Паспорт на пресс PAD40A
чертежи и все схемы PAD40A
Скачать паспорт на пресс PAD40A (демо версия) |
Модель | PAD40A |
Тип оборудования | Пресс автомат листоштамповочный |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- PAD40 |

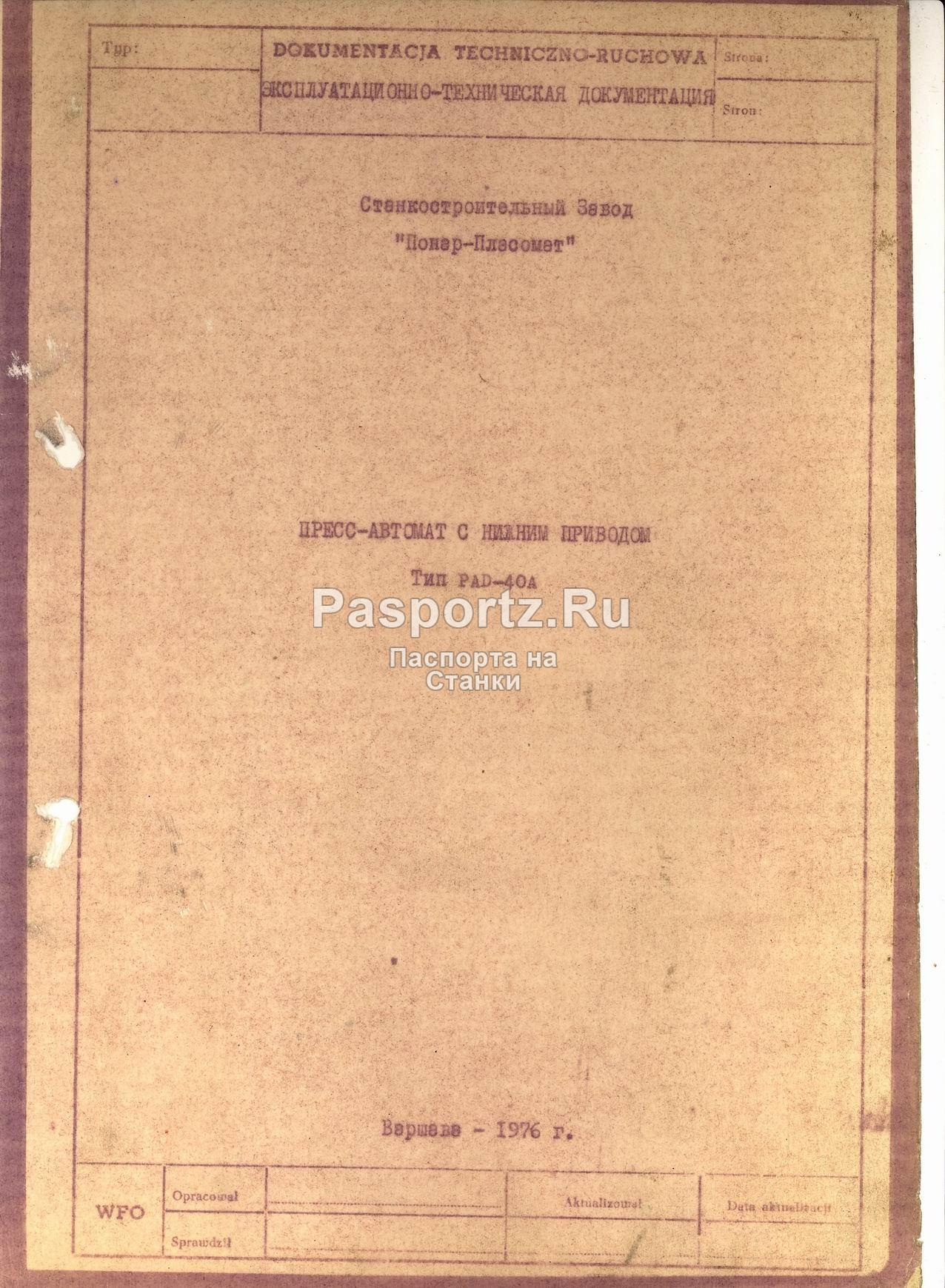

Паспорт на пресс-автомат с нижним приводом PAD-40A (Усилие 40т)
Завод изготовитель: Польша
Год документации: 1980
Комплект поставки
Руководство по эксплуатации - 99 стр.
Электрооборудование - 10 стр.
Каталог запасных частей- 50 стр.
Руководство по эксплуатации
Содержание
1.ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1.1.Назначение пресс-автомате
1.2.Параметры
1.3.Нормальное оборудование
1.4.Специальное оборудование
2.УПАКОВКА И ТРАНСПОРТИРОВКА
3.ИЗГОТОВЛЕНИЕ ФУНДАМЕНТА И УСТАНОВКА МАШИНЫ
4.ПОДГОТОВКА МАШИНЫ К ПУСКУ И ЕЕ ПУСК
4.1.Очистка
4.2.Инструкция по смазке
4.3.Подключение машины к питающей сети
4.4.Элементы обслуживания
4.5.Пуск
5.ЭКСПЛУАТАЦИЯ
5.1.Гигиена и безопасность труда
5.2.Работа на машине
5.3.энергические возможности пресса
5.4.Влияние величины и количество шагов пресса и не шаг штамповки
5.5.Подбор параметров пресса
5.6.Указание по проектированию инструментов
5.7.Инструкция для обслуживающего персонала
6.ОПИСАНИЕ МЕХАИЗМОВ ПРЕССА
6.1.Описание важнейших узлов

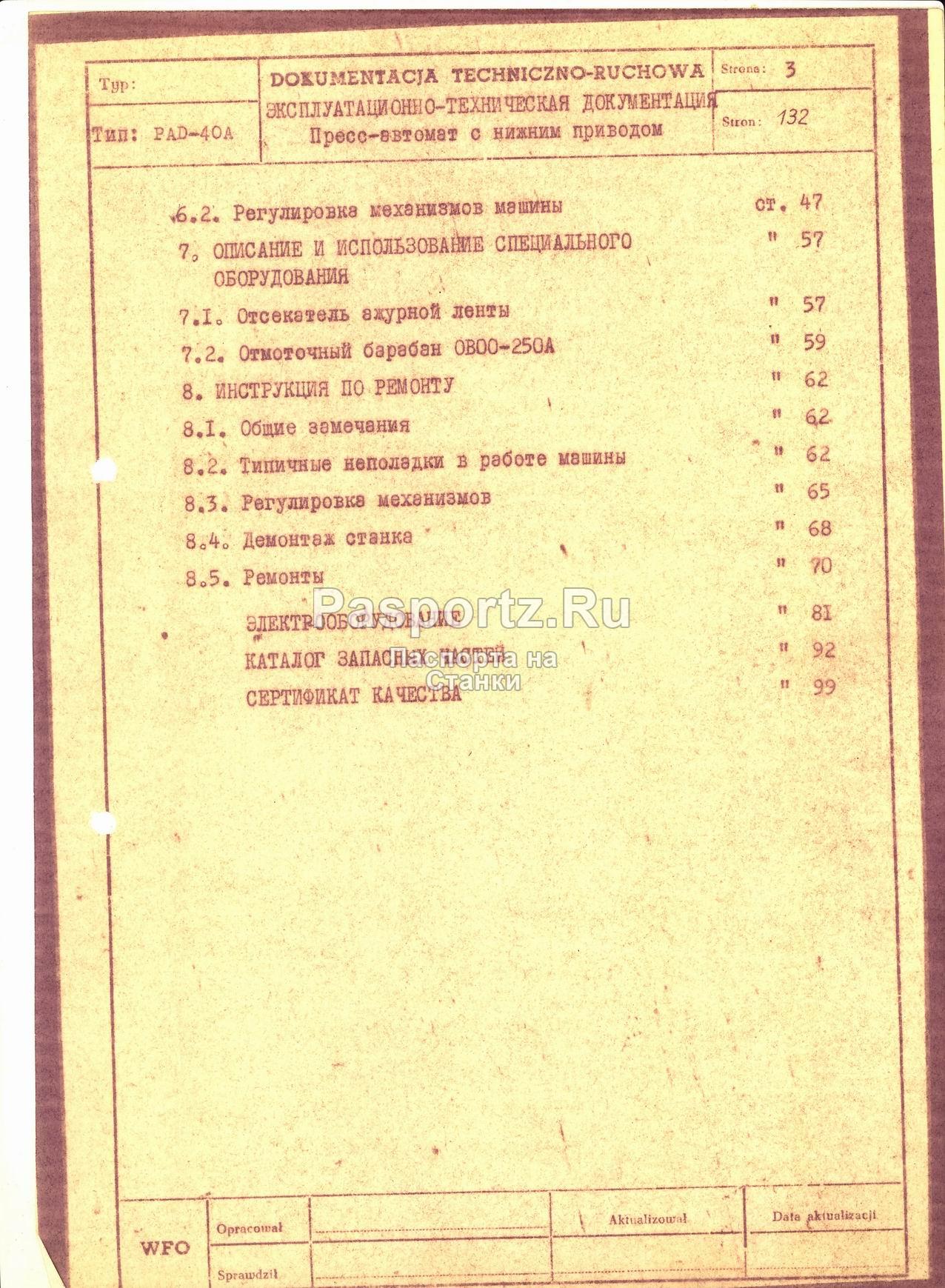

6.2.Регулировка механизмов машины
7.ОПИСАНИЕ И ИСПОЛЬЗОВАНИЕ СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ
7.1.Отсекатель ажурной ленты
7.2.Отмоточный барабан ОВОО-250А
8.ИНСТРУКЦИЯ ПО РЕМОНТУ
8.1.Общие замечания
8.2.Типичные неполадки в работе машины
8.3.регулировка механизмов
8.4.Демонтаж станка
8.5.Ремонты

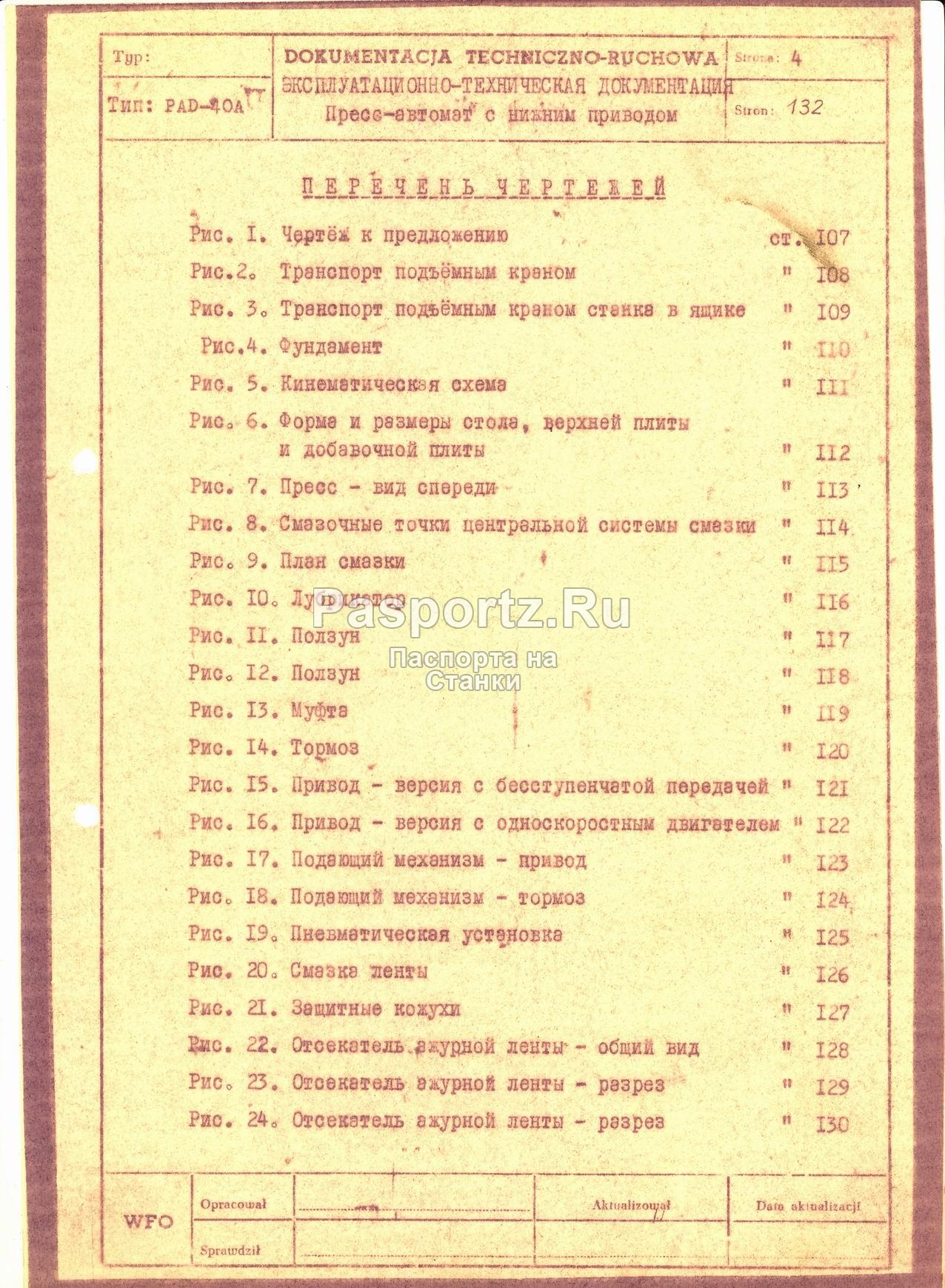

Рис.1.Чертеж к приложению
рис.2.Транспорт подземным краном
Рис.3.Транспорт подземным краном стенка в ящике
Рис.4.Фундамент
Рис.5.Кинематическая схема
Рис.6.Форма и замеры стола, верхней плиты и добавочной плиты
Рис.7.Пресс вид спереди
Рис.8.Смазочная точки центральной системы смазки
РИС.9.План смазки
Рис.10.Лубликатор
Рис.11.Ползун
Рис.12.Ползун
Рис.13.Муфте
Рис.14.Тормоз
Рис.15.Привод - версия с бесступенчатой передачей
Рис.16.Привод - версия с односкоростным двигателем
Рис.17.Падующий механизм - привод
Рис.18.Падующий механизм - тормоз
Рис.19.Пневматическая установка
Рис.20.Смазка ленты
Рис.21.Защитные кожухи
Рис.22.Отсекатель ажурной ленты - общий вид
Рис.23.Отсекатель ажурной ленты - разрез
Рис.24.Отсекатель ажурной ленты - разрез

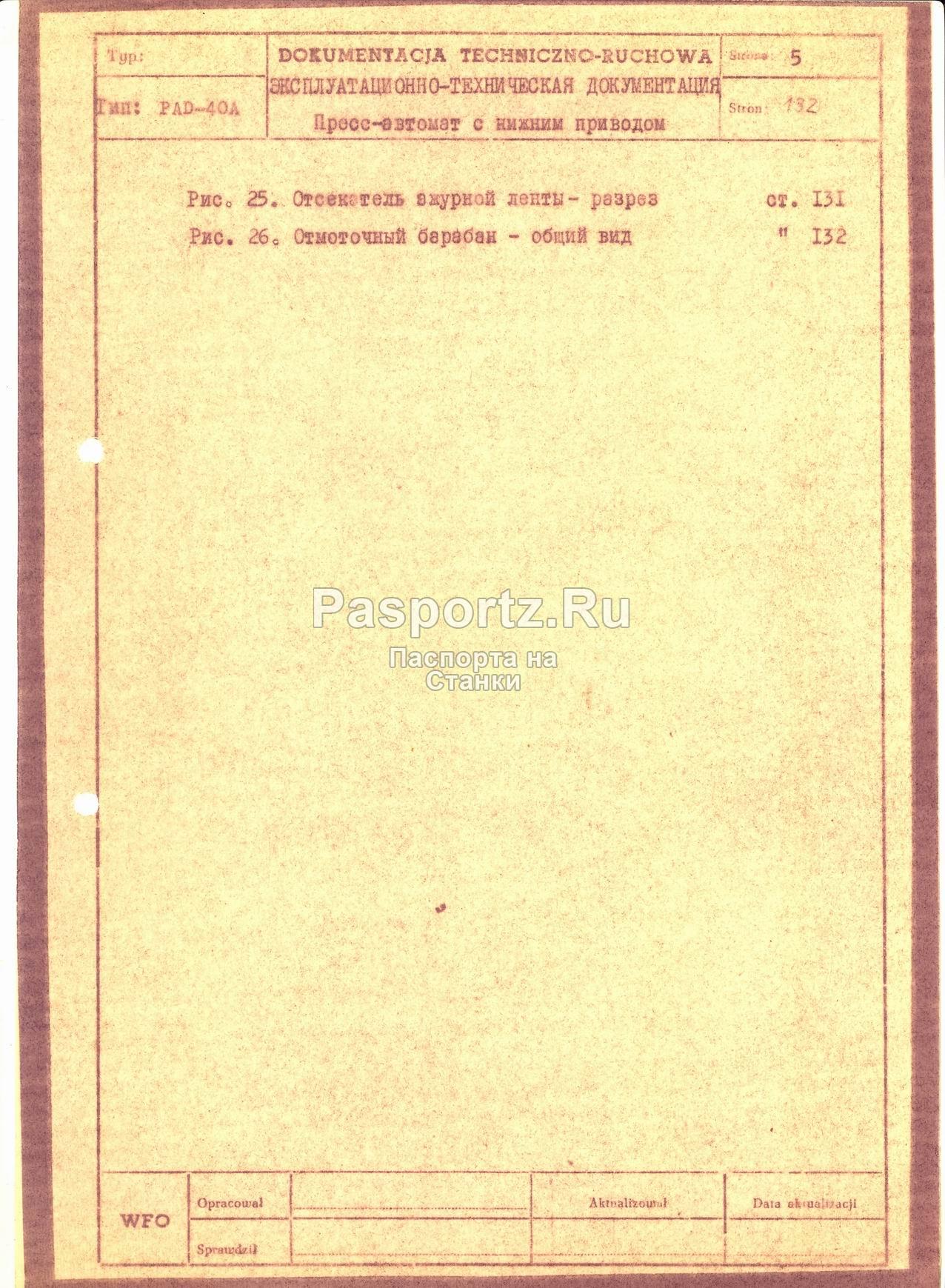

Рис.25.Отсекатель ажурной ленты - разрез
Рис.26.Отмоточный барабан - общий вид
Электрооборудование
1.Техническое описание 11.1.0Е/е
2.Спецификация оснащения 11.2.0Е/ф
3.Принципиальная схема 11.3.ОЕ/с
4.Монтажная схема 11.4.ОЕ/е
