Паспорт на ножницы НА3218 (6,3х3150мм)
чертежи и все схемы НА3218 (6,3х3150мм)
Скачать паспорт на ножницы НА3218 (6,3х3150мм) (демо версия) |
Модель | НА3218 (6,3х3150мм) |
Тип оборудования | Ножницы кривошипные листовые с наклонным ножом |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- НА3222 (16х3150мм) | - НА3221 (12х3150мм) |
- НА3222Ф1 (16х3150мм) | - НА3223 (20х3150мм) |
- НА3225 (32х3150мм) |
Паспорт на ножницы кривошипные листовые с наклонным ножом НА3218 (6,3х3150мм)
Завод изготовитель:
Год документации:
Комплект документации

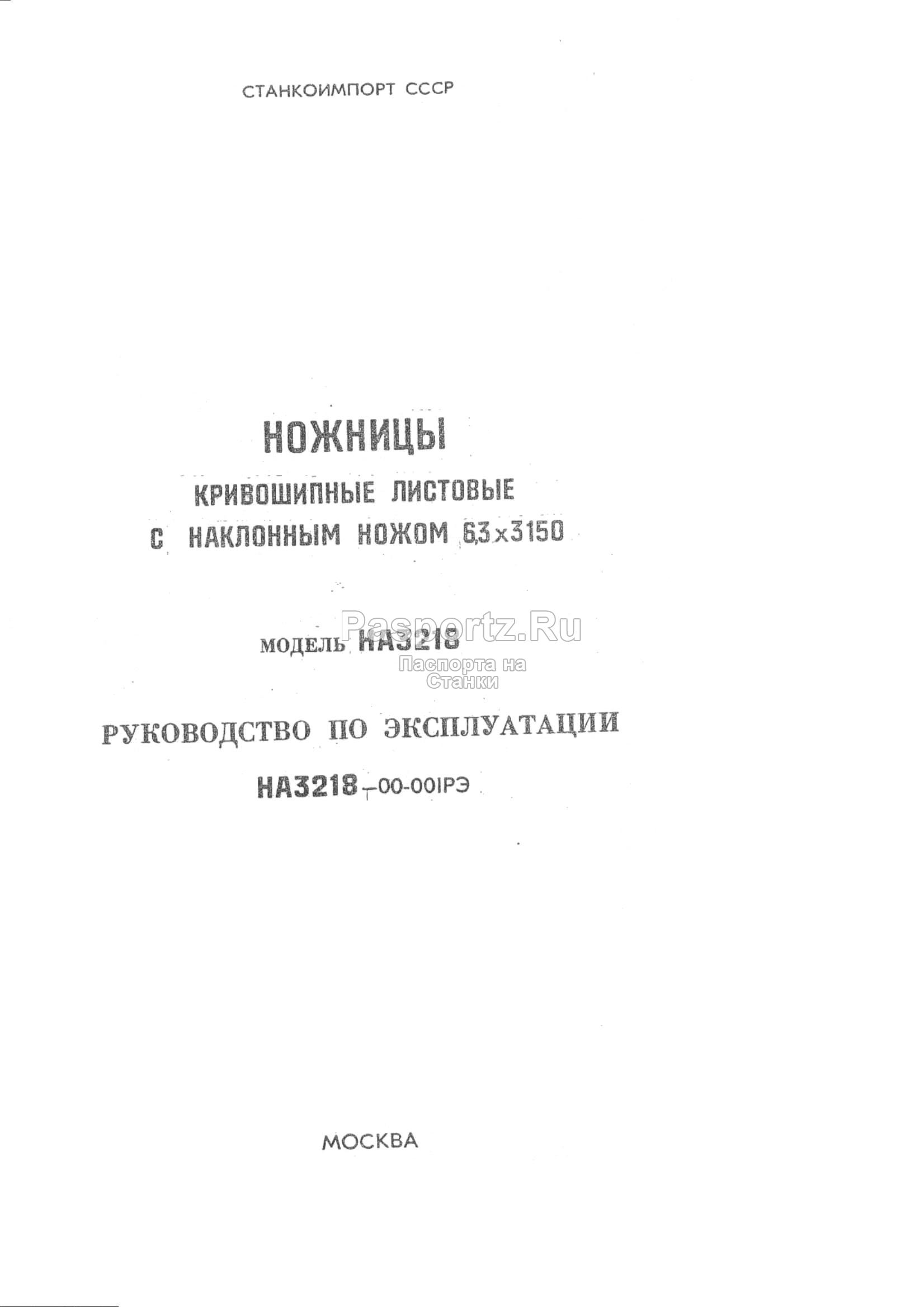

Руководство по эксплуатации – НА3218.00.001РЭ - 44 стр.

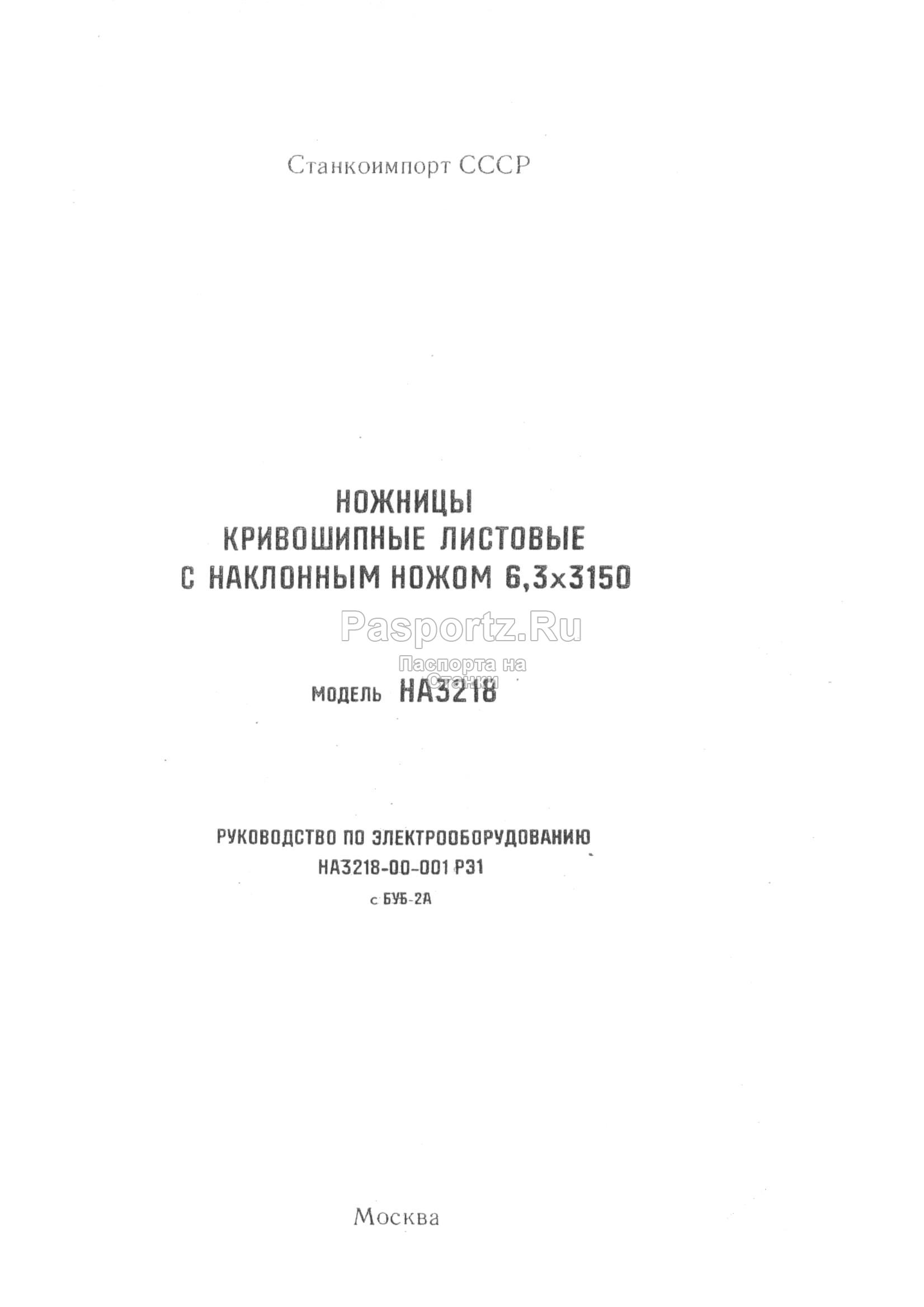

Электрооборудование - НА3218.00.001РЭ1 - 16 стр.
БУБ-2А смотреть отдельно вот тут
Руководство по эксплуатации

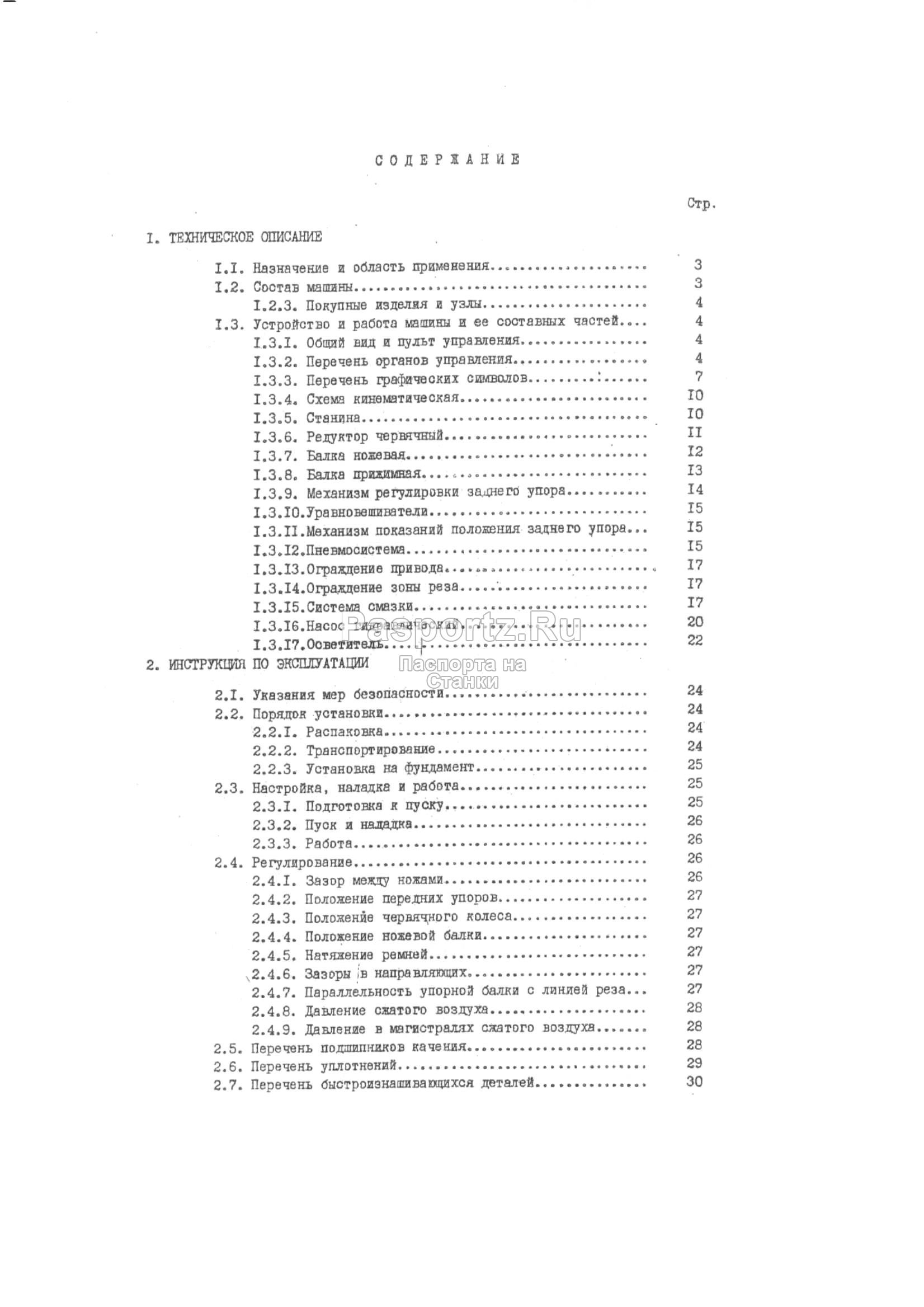

Содержание
1.ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1.1.Назначение и область применения
1.2.Состав машины
1.2.3.Покупные изделия
1.3.Устройство и работа машины и ее составные частей
1.3.1.Общий вид и пульт управления
1.3.2.Перечень органов управления
1.3.3.Перечень графических символов
1.3.4.Схема кинематическая
1.3.5.Станина
1.3.6.Редуктор червячный
1.3.7.Балка ножевая
1.3.8Балка прижимная
1.3.9.Механизм регулировки заднего упора
1.3.10.Уравновешиватели
1.3.11.Механизм показаний положения заднего упора
1.3.12.Пневмасистема
1.3.13.Ограждение привода
1.3.14.Ограждение зоны реза
1.3.15.Система смазки
1.3.16.Насос гидравлический
1.3.17.Осветитель
2.ИНСТРУКЦИЯ ПО ЭКСПЛОТАЦИИ
2.1.Указатель мер безопасности
2.2.Порядок установки
2.2.1.Распаковка
2.2.2.Транспортировка
2.2.3.Установка на фундамент
2.3.Настройка, наладка и работа
2.3.1.Подготовка к пуску
2.3.2.Пуск и наладка
2.3.3.Работа
2.4.Регулирование
2.4.1.Зазор между ножами
2.4.2.Положение передних упоров
2.4.3.Положение червячного колеса
2.4.4.Положение ножевой балки
2.4.5.Натяжение ремней
2.4.6.Зазоры в направляющих
2.4.7.Паралейность упорной балки и линей реза
2.4.8.Давление сжатого воздуха
2.4.9.Давление в магистралях сжатого воздуха
2.5.Перечень подшипников качения
2.6.Перечень уплотнителя
2.7.Перечень быстроизнашивающихся деталей

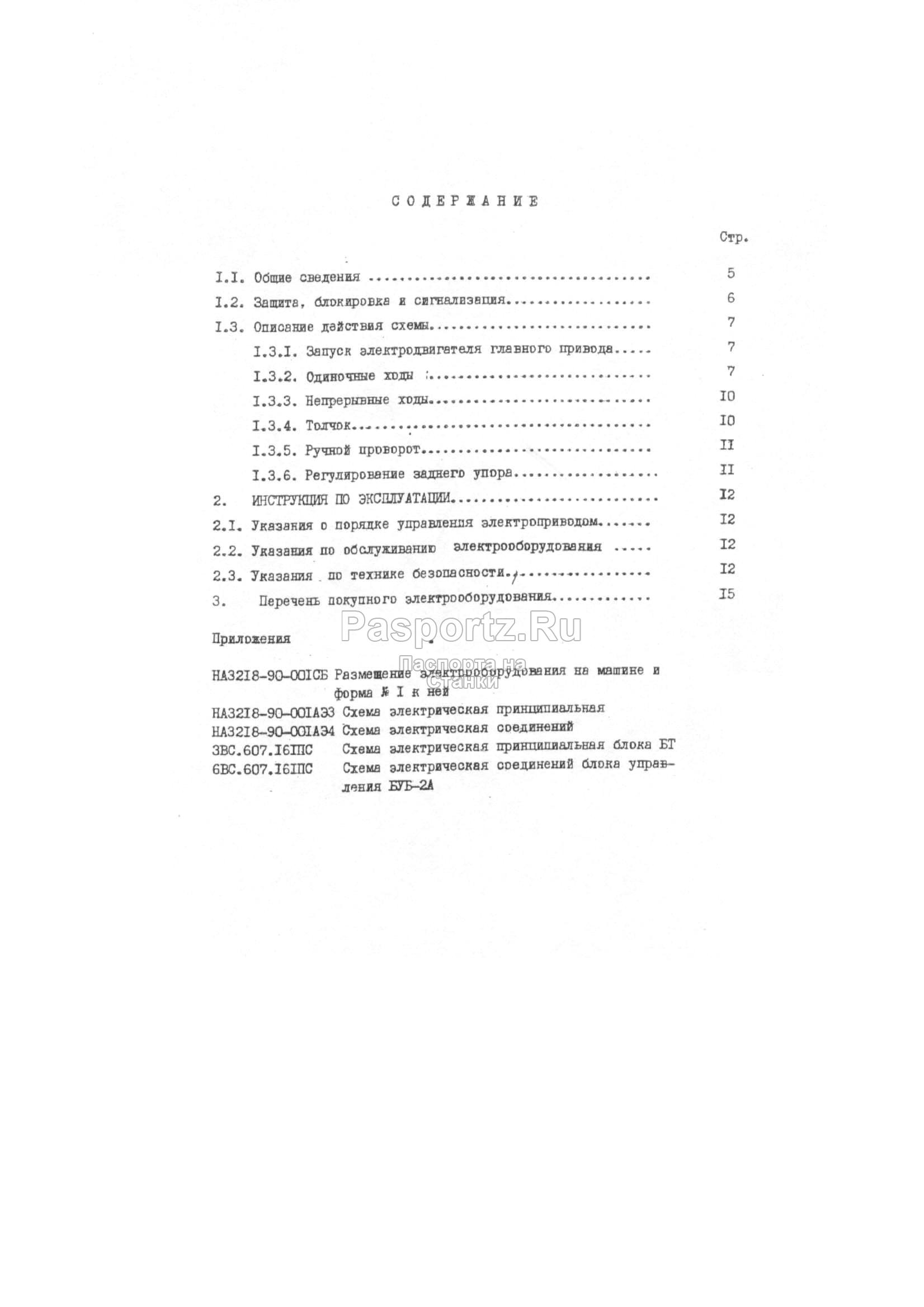

Электрооборудование
1.1.Общие сведения
1.2.Защита, блокировка и сигнализация
1.3.Описание действие схемы
1.3.1.Запуск электродвигателя главного привода
1.3.2.Регулирование заднего упора
2.Инструкция по эксплуатации
2.1.Указания о порядке управления электроприводом
2.2.Указания по обслуживанию электрооборудования
2.3.Указания по технике безопасности
3.Перечень покупного электрооборудования
-Схема расположения электрооборудования на машине НА3218.90.001СБ
-Схема электрическая принципиальная (Серия) НА3218.90.001АЭ3
-Схема электрическая принципиальная (Экспорт) НА3218.90.002АЭ3
-Схема электрическая соединений (Серия) НА3218.90.001АЭ4
-Схема электрическая соединений (Экспорт) НА3218.90.002АЭ4
Чтобы заказать это руководство к станку, воспользуйтесь любым из перечисленных ниже способов связи с нами:
-
Отправить заявку через форму
-
Связаться с нами по любому
-
Отправить письмо на e-mail:
Мы ответим на вашу заявку в кротчайшие сроки и предоставим всю информацию
Ножницы кривошипные листовые с наклонным ножом
