Паспорт на ножницы НБ3221Ф1 (12х3150)
чертежи и все схемы НБ3221Ф1 (12х3150)
Скачать паспорт на ножницы НБ3221Ф1 (12х3150) (демо версия) |
Модель | НБ3221Ф1 (12х3150) |
Тип оборудования | Ножницы кривошипные листовые с наклонным ножом для резки |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- НБ3218Ф1 | - НБ3221 |
Паспорт на кривошипные ножницы листовые НБ3221Ф1 с наклонным ножом для резки листа 12х3150
Завод изготовитель: -
Год документации: 1990 г
Комплект документации
1.Руководство по эксплуатации - 60 стр.
2.Электрооборудование – 20 стр.
3.Схемы
4.Яшик управления Я9102 см отдельно

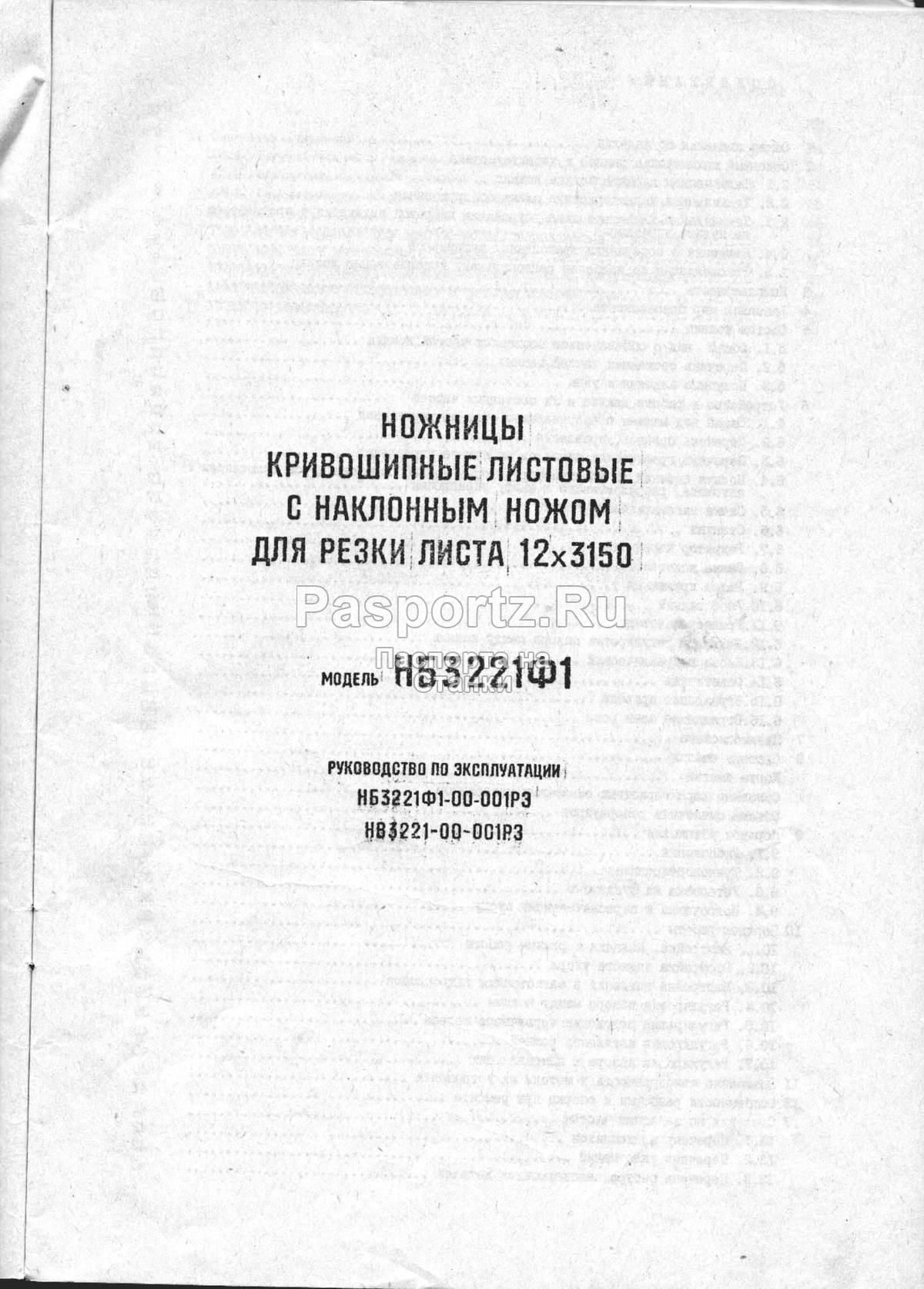

1.Руководство по эксплуатации НБ3221Ф1.00.001РЭ НВ3221.00.001РЭ
Содержание

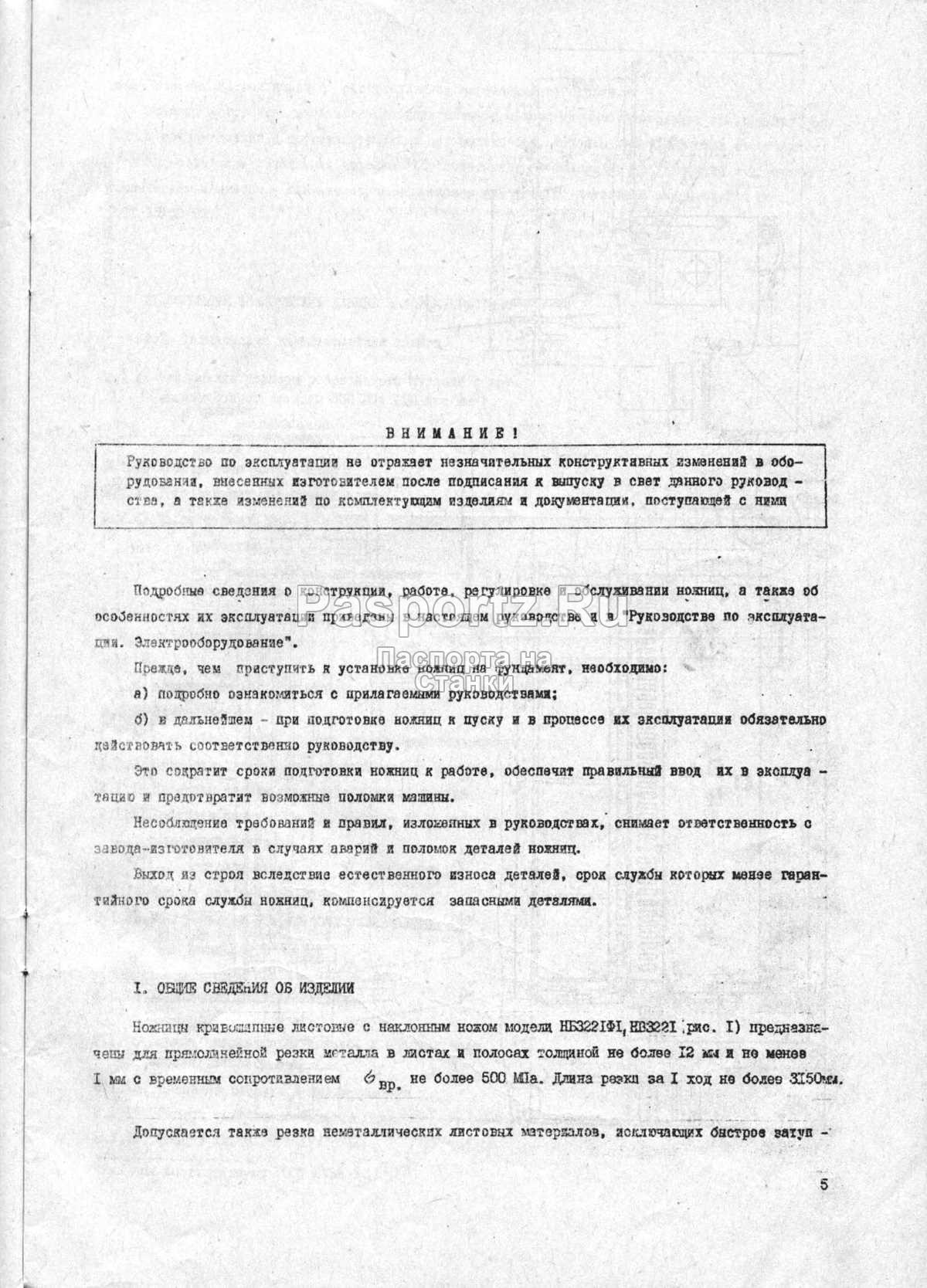

1.Общие сведения об изделия
2.Основные технические данные
2.1.Технические характеристики ножниц НВ3221Ф1
2.2.Технические характеристики электрооборудования
2.3.Технические характеристики устройства цифровой индикации с преднабором на пульте управления
2.4.Сведения о содержание драгоценных металлов
2.5.Рекомендации по наиболее рациональном использованию ножниц
3.Комплектность
4.Указания мер безопасности
5.Состав ножниц

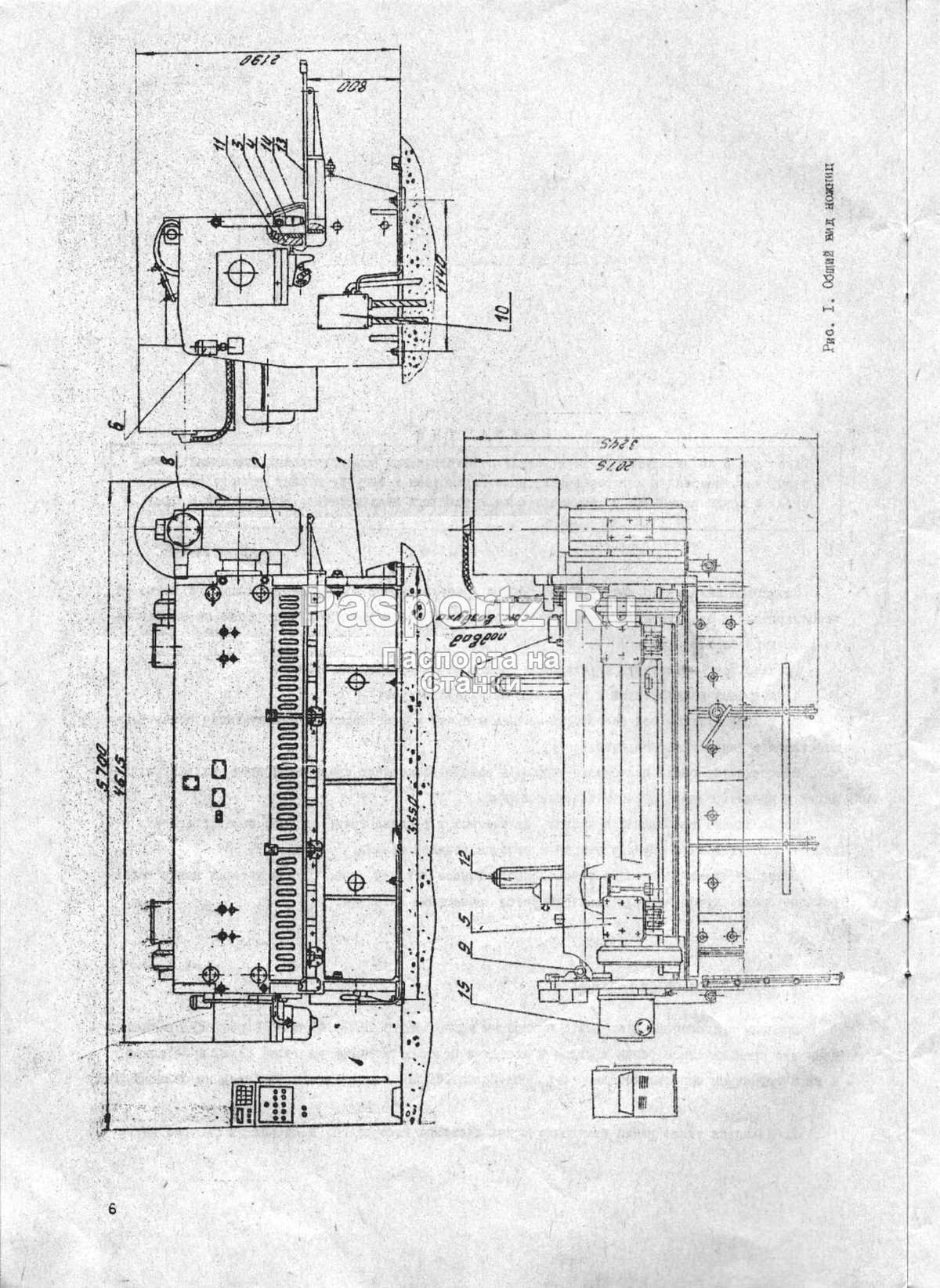

5.1.Общий вид с обозначением составных частей
5.2.Перечень составных частей машины
5.3.Покупные изделия и узлы
6.Устройство и работа ножниц и его составные части
6.1.Общий вид машины и обозначения органов управления
6.2.Перечень органов управления
6.3.Перечень графических символов на пульте управления
6.4.Подача питания на электрооборудование ножниц осуществляется включением автомата, расположенного в шкафу управления
6.5.Схема кинематическая ножниц
6.6.Станина
6.7.Редуктор червячный
6.8.Балка ножевая
6.9.Балка пружинная
6.10.Упор задний
6.11.Уровнавешиватели
6.12.Механизм регулировки зазора между ножами
6.13.Насос гидравлический
6.14.Осветитель
6.15.Ограждение привода
6.16.Ограждение зона реза
7.Пневмосистема
8.Система смазки
-Карта смазки
-Основные характеристика смазочных материалов
-Объемы смазочных резервуаров
9.Порядок установки
9.1.Распаковка
9.2.Транспортирование
9.3.Установка и фундамент
9.4.Подговтовка к первоначальному пуску
10.Порядок работы
10.1.Настройка, наладка и режимы работы
10.2.Настройка заденего упора
10.3.Настройка давления в магистралях гидронасосов
10.4.Регулировка зазора между ножами
10.5.Регулировка положение червячного ножа
10.6.Регулировка натяжения ремней
10.7.Регулировка зазора в направляющих
11.Возможные неисправности и методы их устранения
12.Особенности разборки и сборки при ремонте
13.Сведения по запасным частям
13.1.Перечень подшипников
13.2.Перечень уплотнений
13.3.Перечень быстроизнашивающийся деталей
14.Сведения о приемке
14.1.Свидетельство о приемке
14.2.Свидетельство о консервации
14.3.Свидетельство об упаковке
15.Хранения
16.Указания по техническому обслуживанию, эксплуатации и ремонту
Карта планового технического обслуживания
Инструктивно-технологическая карта технологического обслуживания
Учет технического обслуживания и ремонт ножниц

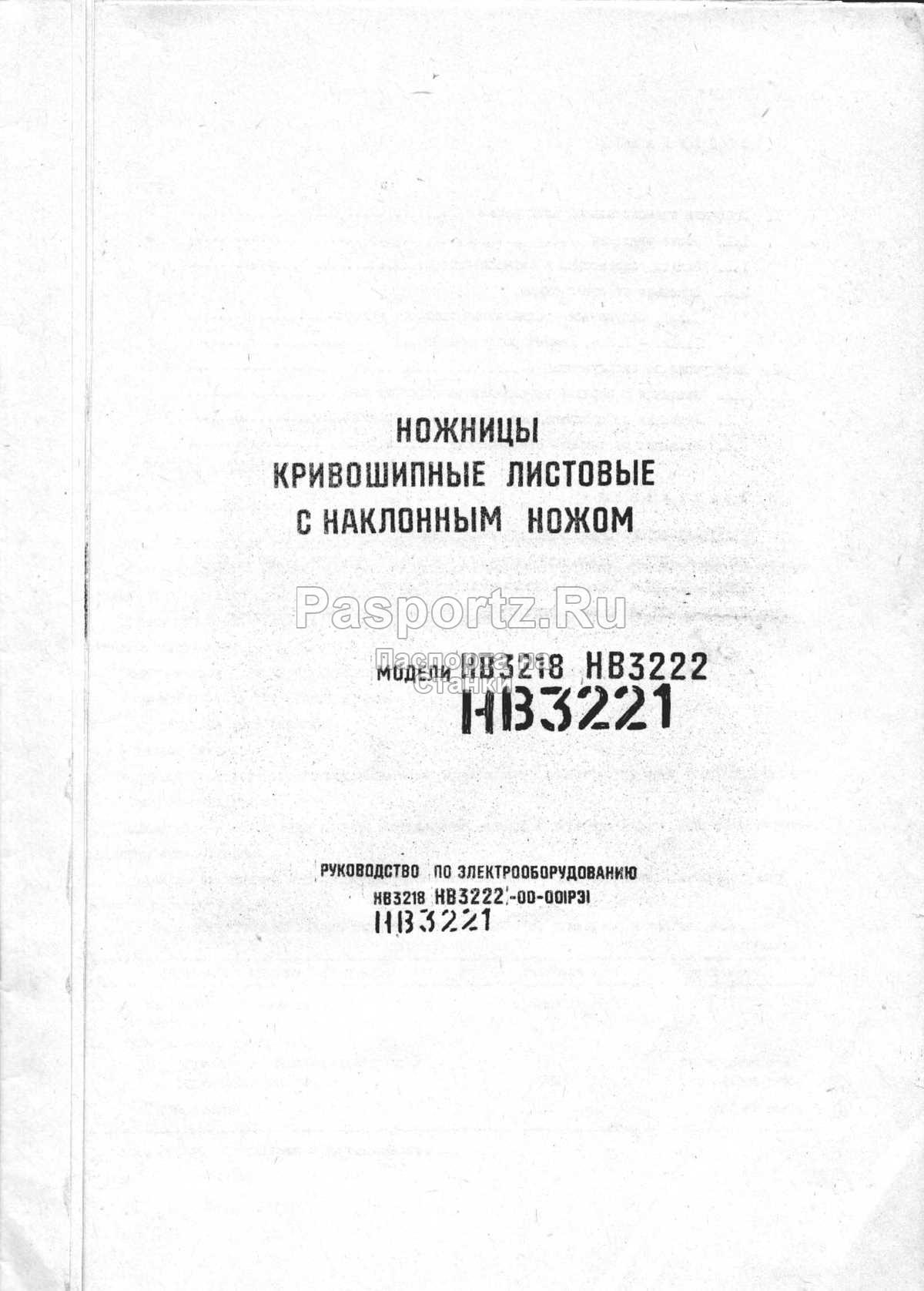

17.Гарантии изготовителяЭлектрооборудование НВ3212, НВ3221, НВ3222.00.001РЭ1
Содержание
1.Описание принципиальной схемы
1.1.Общие сведения
1.2.Защита, блокировка и сигнализация
1.3.Описание действия схемы
1.3.1.Запуск электродвигателя главного привода
1.3.2.-1.3.6.Режимы работы машины
2.Инструкция по эксплуатации
2.1.Указания о порядке управления электроприводом
2.2.Указания по обслуживанию электрооборудования
2.3. Указания по технике безопасности
Приложение:
-НВ3218.91.001Э3 - Схема электрическая принципиальная
-НВ3218.91.001Э4 - Схема электрическая соединений машины (для НВ3218
-НВ3218.92.001Э4 - Схема электрическая соединений электрошкафа
-НВ3218.92.001Э4 - Схема электрическая соединений машины (НБ3222)
Отдельным альбомом:
-НБ3221Ф1.90.001СБ - Размещение электрооборудование
-НБ3221Ф1.90.001 - Электрооборудование. Спецификации
-НА3222Ф1.90.3.001Э3М - Схема электрическая принципиальная
-НБ3221Ф1.90.1.001Э4.2. - Схема электрическая соединений
-НА3222Ф1.91.3.001Э4М - Схема электрическая соединения ящика управления
