Паспорт БУБ-2А
чертежи и все схемы БУБ-2А

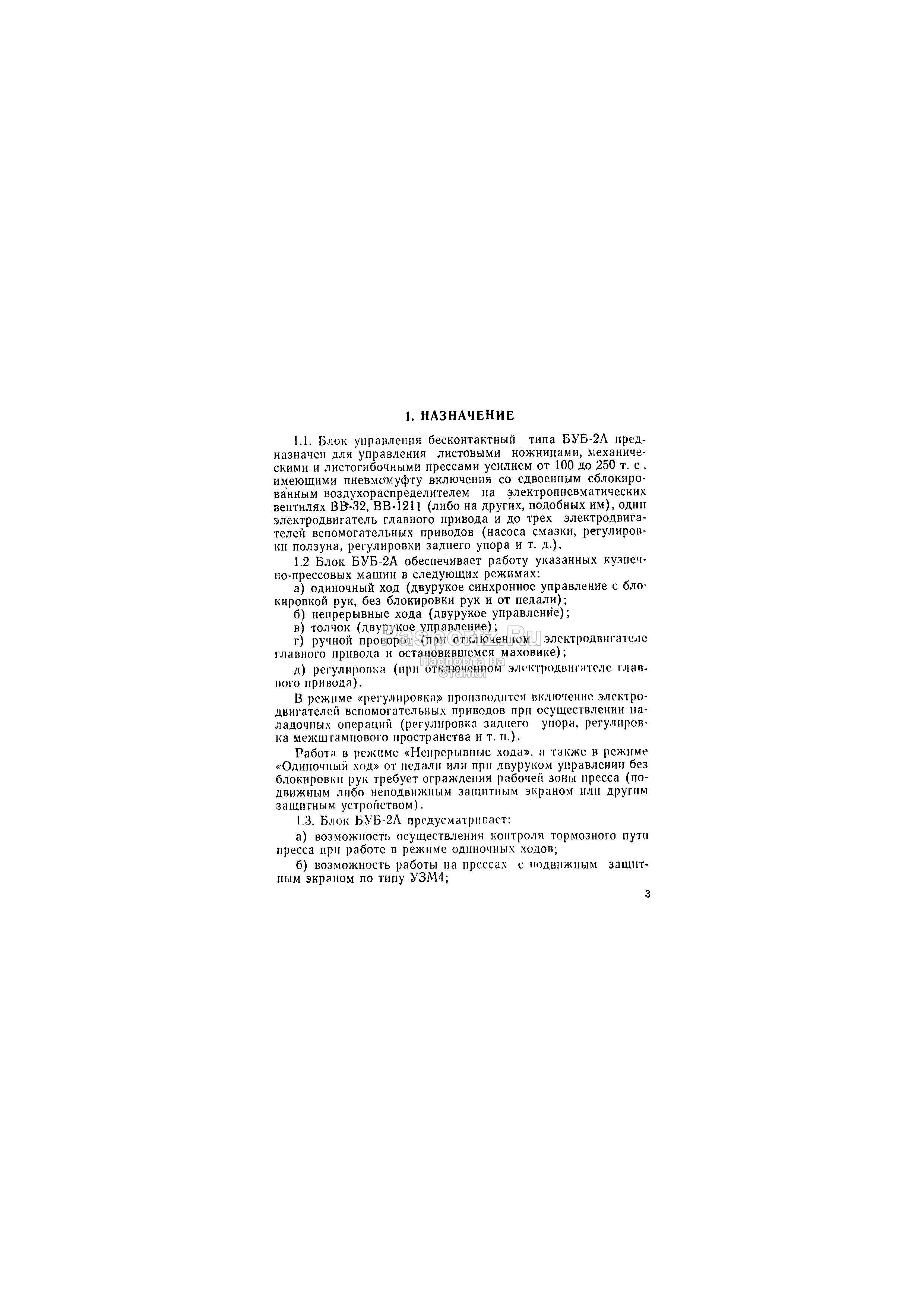

Скачать паспорт БУБ-2А (демо версия) |
Модель | БУБ-2А |
Тип оборудования | Блок управления бесконтактный |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- БУБ-1 | - БУБ-1А |
- БУБ-2М | - БУБ-2Э(Т) БУБ-2МЭ(Т) |
- БУБ-2 |
Документация на блок управления бесконтактный БУБ-2А
Завод изготовитель: -
Год документации: 1984 г.
Паспорт 3ВС.607.161ПС
Содержание.
1.Назначение
2.техническая характеристика
3.Комплект поставки
4.Устройство и принцип работы
5.Указание мер безопасности
6.Подготовка блока к работе
7.Порядок работы
8.Техническое обслуживание
9.Характерные неисправности и методы их устранения
10.Свидетельство о приемке
11.Правила транспортирования и хранения
12.Гарантийные обязательства
Приложение 1.Габаритный чертеж блока
Приложение 2.Схема электрическая принципиальная
Приложение 3.Схема электрическая соединений
Приложение 4.Схемы электрическая принципиальная блока БТ
Приложение 5.Схема электрическая принципиальная платы №1
Приложение 6.Схема расположения элементов на плате №1
Приложение 7.Схема электрическая принципиальная платы №2
Приложение 8.Схема расположения элементов на плате №2
Приложение 9.Схема электрическая принципиальная платы №3
Приложение 10.Схема расположения элементов на плате №3
Приложение 11.Схема электрическая принципиальная платы №4
Приложение 12.Схема расположения элементов на плате №4
Приложение 13.Схема строповки блока БУБ-2А
