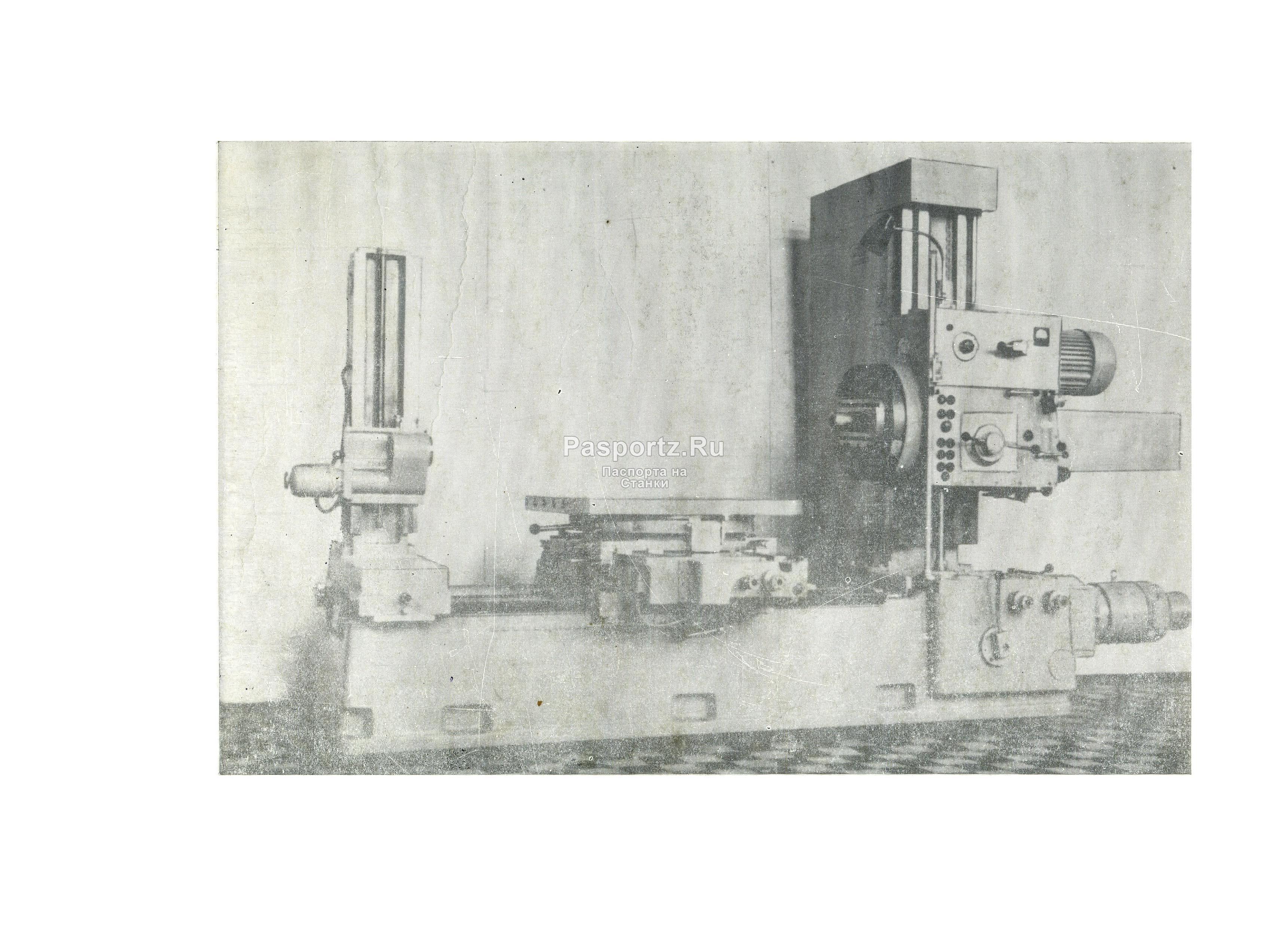

Паспорт на горизонтально-расточной станок 2615
Завод изготовитель: Армянская ССР г Чаренцаван
Год документации:

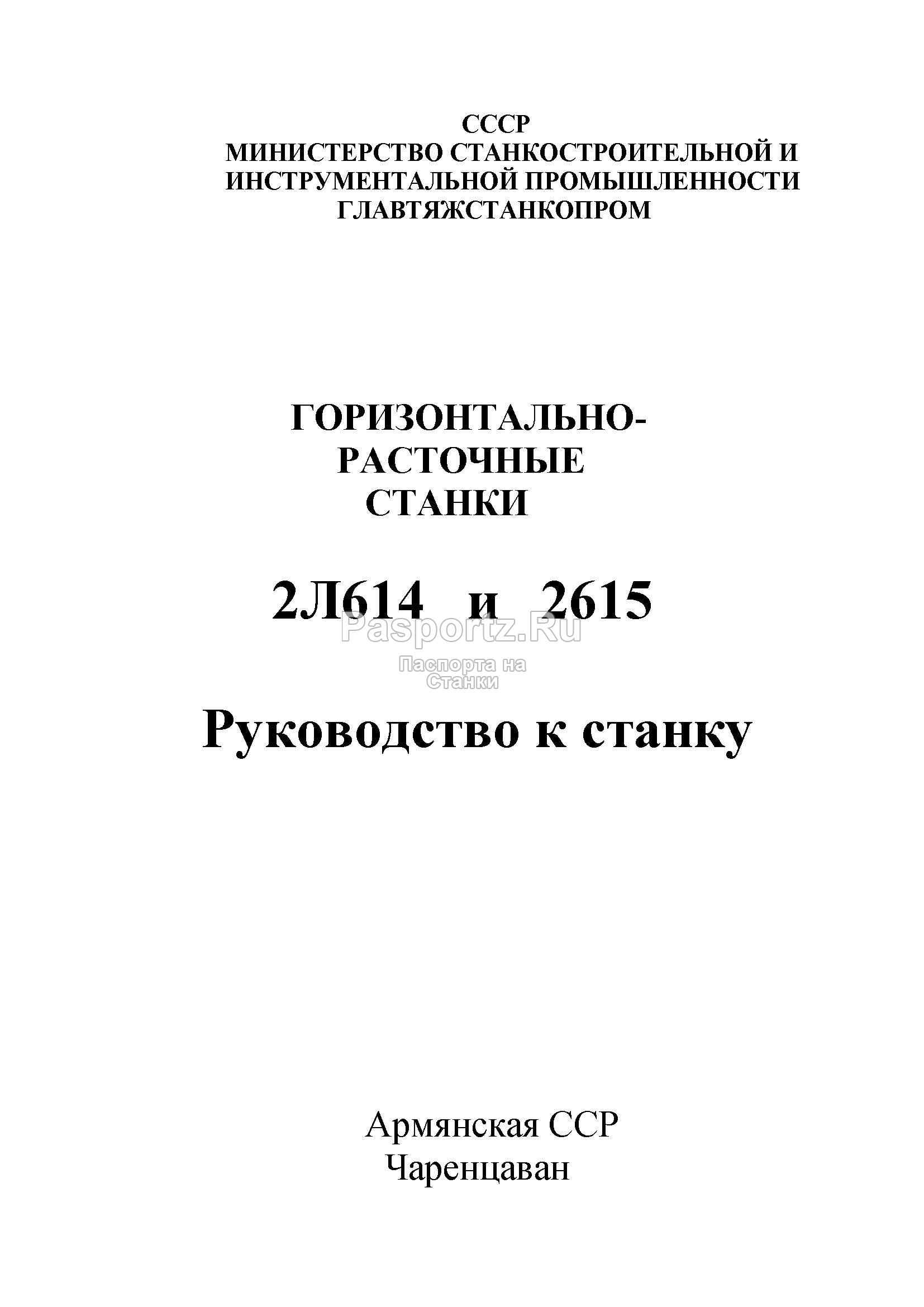

Руководство по эксплуатации

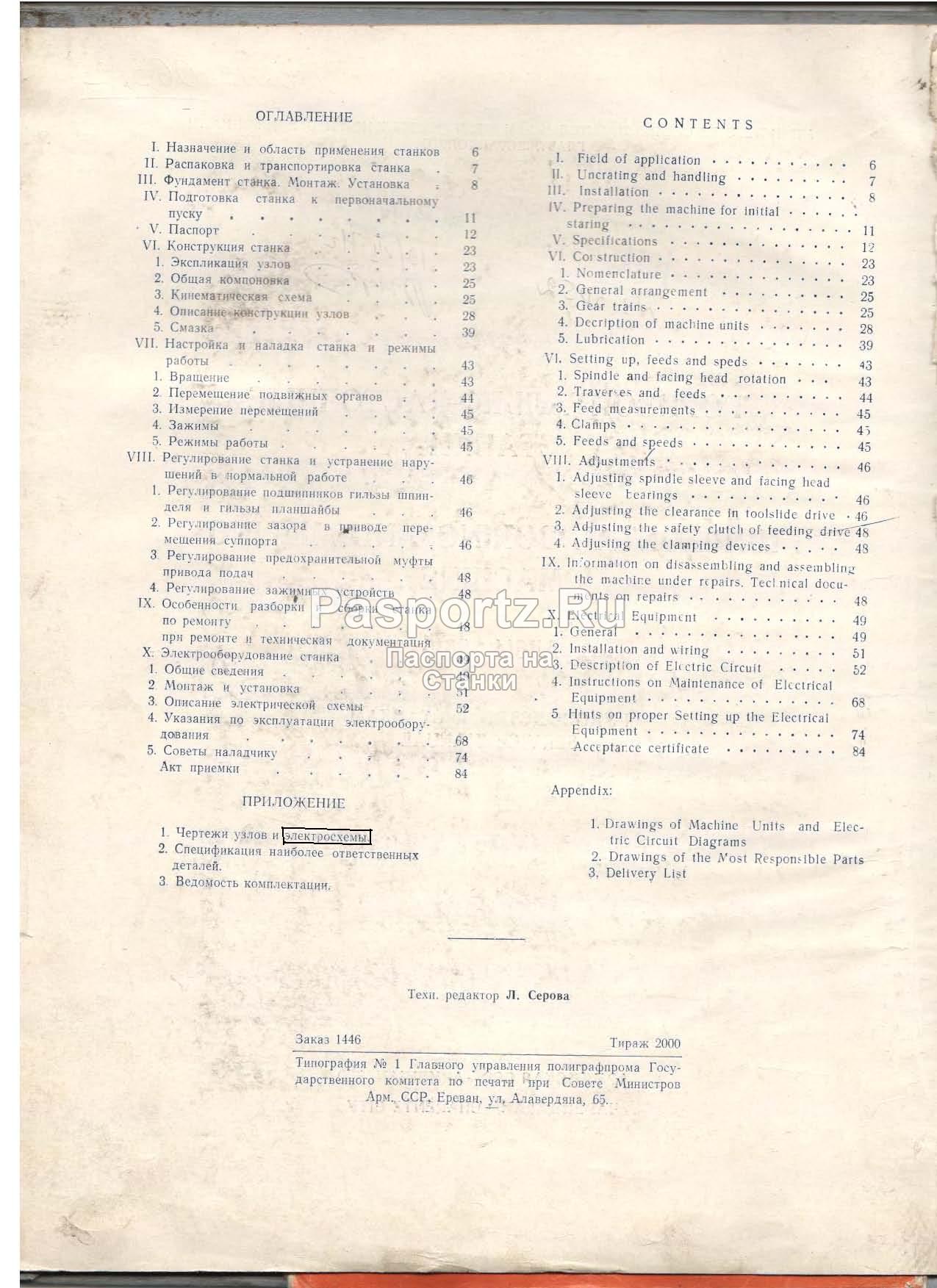

Содержание
1.Назначение и область применения станка
2.Распаковка и транспортировка станка
3.Фундамент станка. Монтаж. Установка
4.Подготовка станка к первоначальному пуску
5.Паспорт
6.Конструкция станка
6.1.Экспликация узлов
6.2.Общая компоновка
6.3.Кинематическая схема
6.4.Описание конструкции узлов
-Схема гидравлическая
6.5.Смазка
-Схема смазки
7.Настройка и наладка станка и режимы работы
7.1.Вращение перемещение подвижных органов измерение
7.2.Измерение перемещений
7.3.Зажимы
7.4.Режимы работы
8.Регулирование станка и устранение нарушений в нормальной работе
8.1.Регулирование зазора в приводе перемещения суппорта
8.2.Регулирование предохранительно муфты привода подач
8.3.Регулирование зажимных устройств
9.Особенности разборки и сборки станка
по ремонту при ремонте и техническая документация
10.Электрооборудование станка
10.1.Общие сведения
10.2.Монтажи и установка
10.3.Описание электрической схемы
-Структурная схема питания основных цепей электрооборудования
-Принципиальная электросхема (2 листа)
-Схема переключения электродвигателя главного привода
-Схема реверсирования электродвигателя главного привода
-Схема применения скорости электродвигателя подачи в система генаратор-двигатель
-Схема автоматического регулирования скоростей электродвигателей подачи
-Схема Электронный усилитель
-Схема устройство ограничения тока главной цепи
-Схема управления подачи
10.4.Указания по эксплуатации электрооборудования
Советы наладчику
Акт приемке
Приложение.
1.Чертежи узлов и электросхемы
2.Спецификация наиболее ответственных деталей
3.Ведомость комплектации
4.Альбом быстроизнашивающихся деталей
