Паспорт на станок 5831
чертежи и все схемы 5831

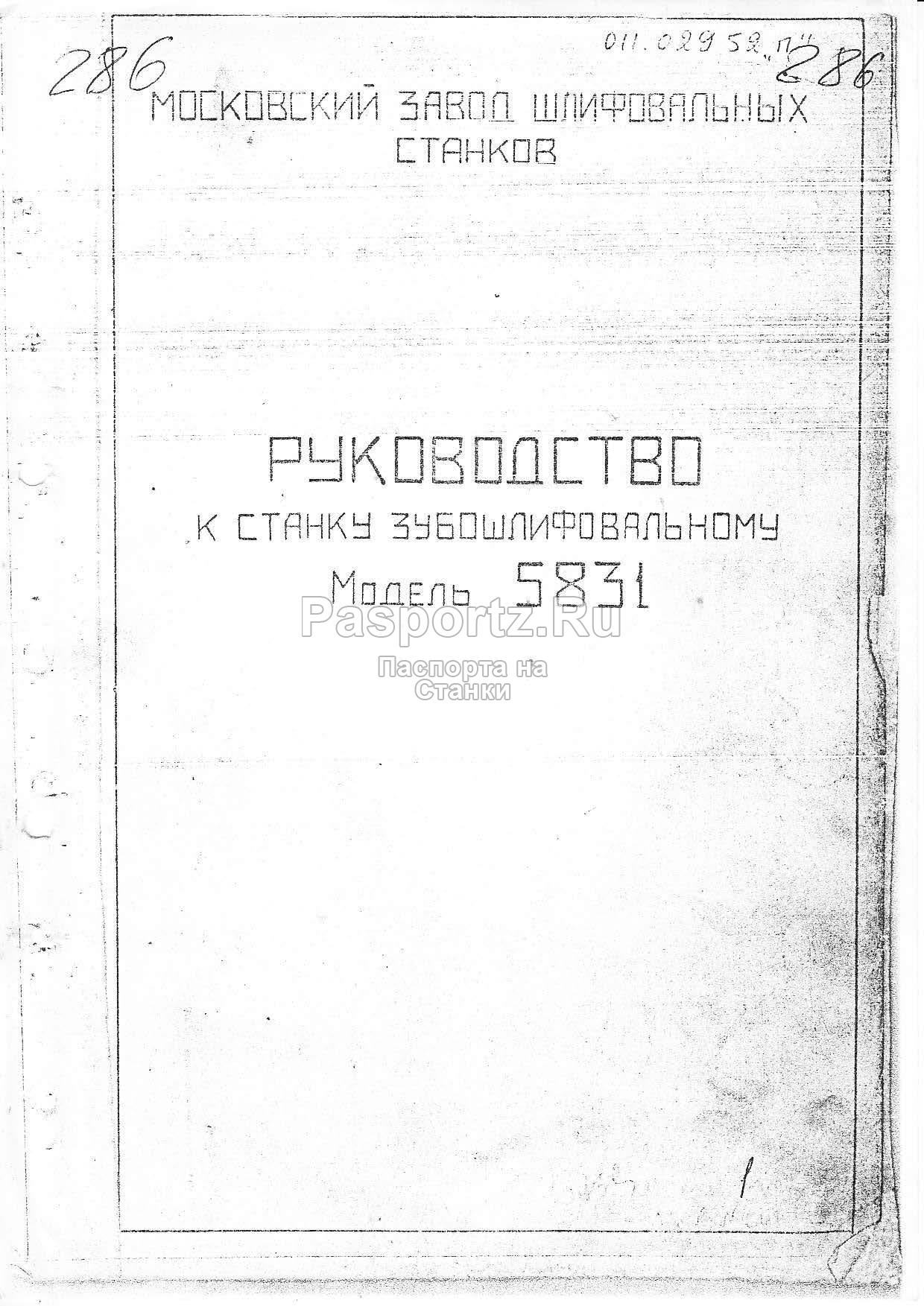

Скачать паспорт на станок 5831 (демо версия) |
Модель | 5831 |
Тип оборудования | Полуавтомат зубошлифовальный горизонтальный для цилиндрических колес |
Состав документации: | 100% полный комплект |
Цена | |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Паспорт на зубошлифовальный станок 5831
Завод изготовитель: Московский завод шлифовальных станков
Год документации:
Руководство по эксплуатации, электрооборудование. паспорт схемы и чертежи
Содержание
1.Назначение и область применения
2.Распаковка и транспортировка
3.Фундамент и установка станка
4.Паспорта станка
Общие сведения
Общий вид станка и спецификация органов управления

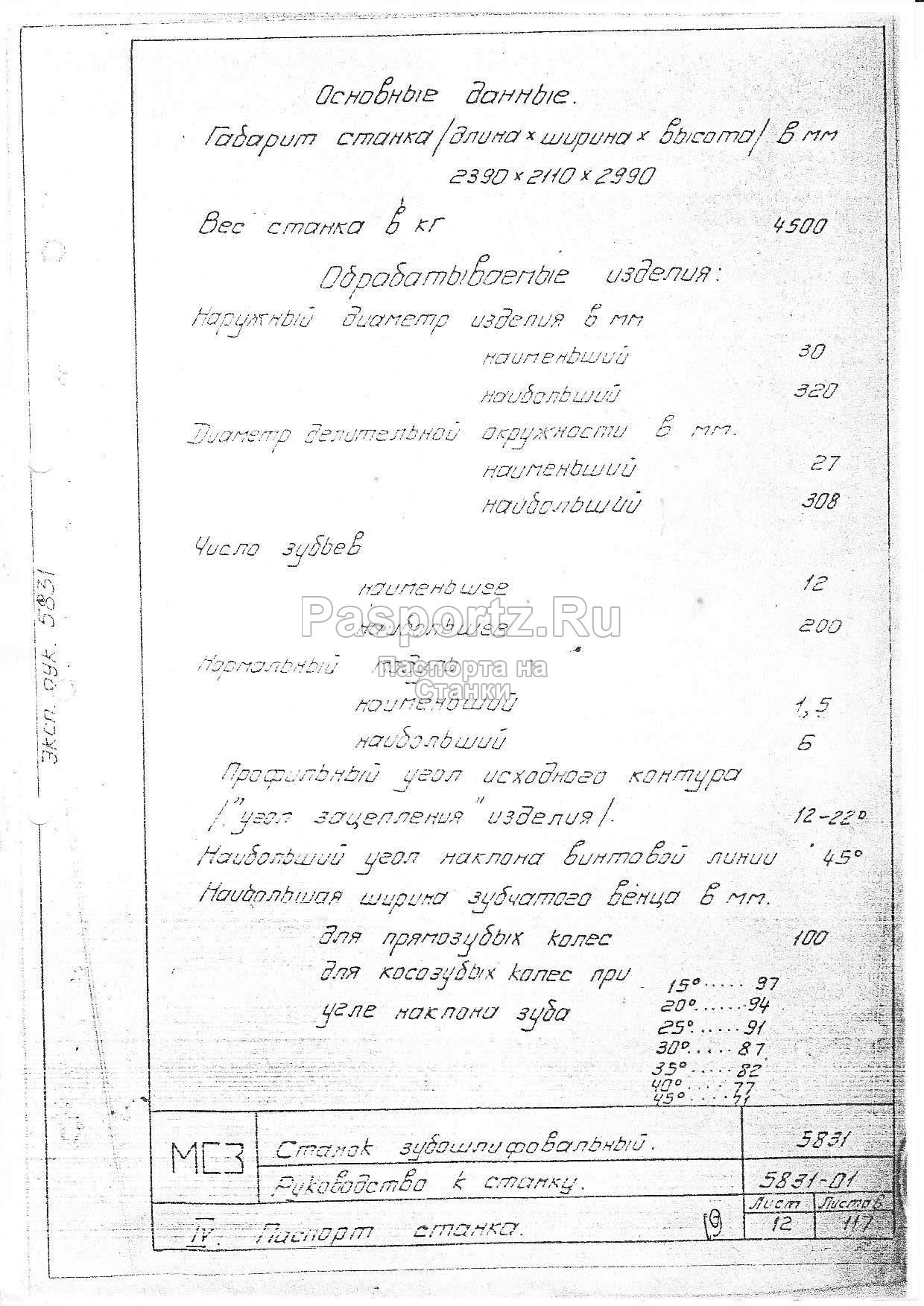

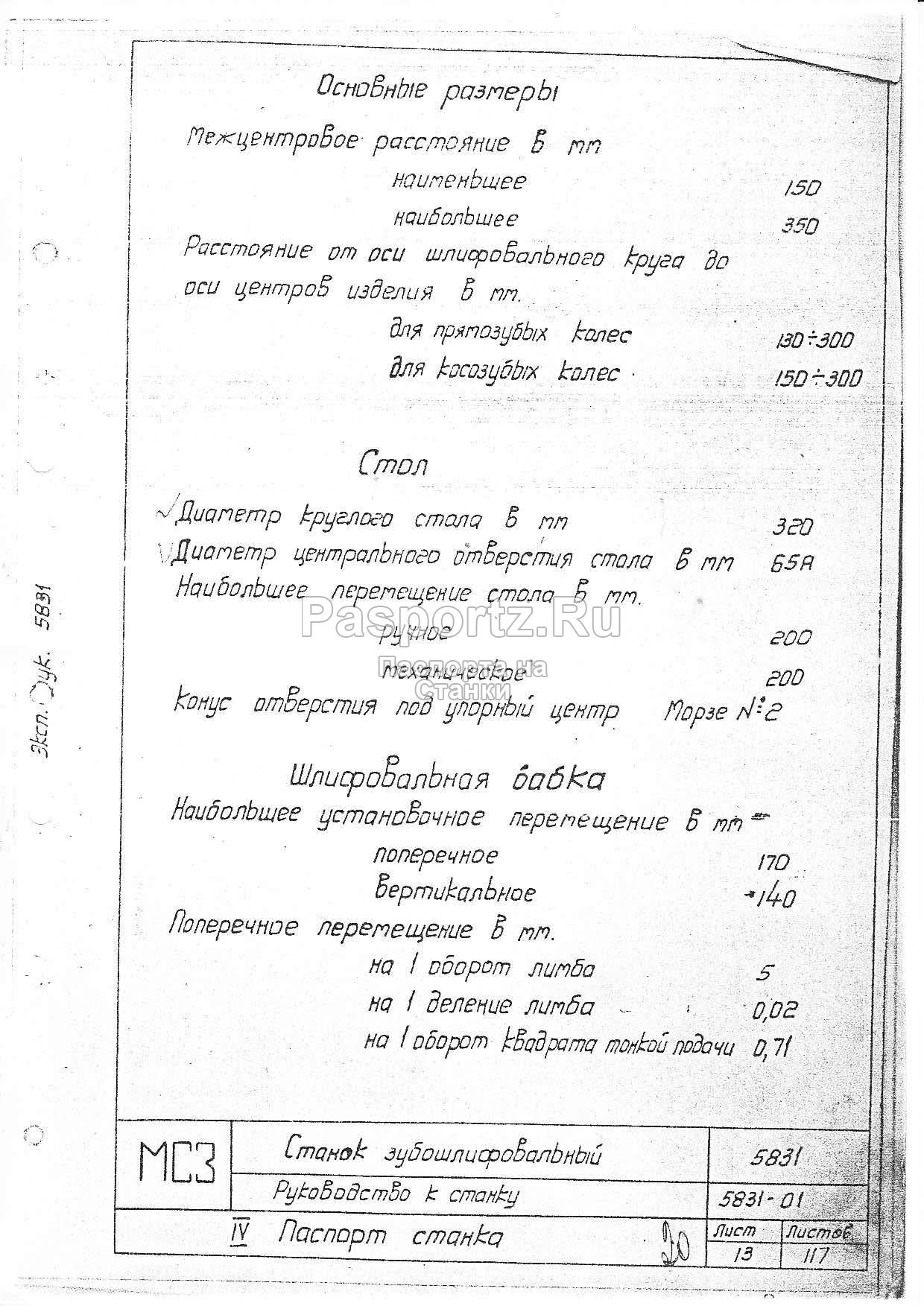

Основные данные
Механика станка
Сведения ремонте
Изменения в станке
Данные о комплектации станка
5.Краткое описание конструкции и работы станка
-Принцип работы станка
-Описание кинематической схемы
-Кинематическая схема
Спецификация подшипников качения
Спецификация зубчатых колес, червяков винтов и гаек
Общая компоновка станка
Конструкция отдельных узлов
6.Электрооборудование станка
Описание принципиальной схемы
-Принципиальная электросхема 5831.90.01
-Монтажная электросхема 5831.90.02
-Размещение электрооборудования 5831.92.01
Спецификация покупного электрооборудования
7.Смазка станка
Указания по обслуживанию смазочной системы
-Схема смазки и спецификация к ней
8.Подготовка станка к первоначальному пуску. Первоначальный пуск и указания по технике безопасности
9.Настройка и наладка станка. Режимы шлифования
Закрепления изделия
Настройка гитары подачи
Настройка гитары обката
Настройка гитары деления
Установка ползуна на угол наклона зуба
Установка длины хода ползуна
Настройка скорости ползуна
Установка каретки стола в рабочее положение
Наладка механизма правки шлифования круга
Настройка счетного механизма
Последовательностью операции при шлифовании
Выявление и устранение дефектов
10.Регулирование станка
Регулирование фрикционной муфты
Регулирование тормоза каретки стола
Регулирование тарельчатой пружины стола
11.Особенности разборки и сборки станка при ремонте и технике документации по ремонту
Приложение
Акт технического испытания и номы точности
Ведомость комплектации
Альбом быстроизнашиваемым деталей
Карта консервации и расконсервация станка
