Паспорт на полуавтомат зубодолбежный 5А122
Завод изготовитель: Корсунь-Шевченковский станкостроительный завод им. Бориса Хмельницкого
Год документации: 1988
Комплект поставки

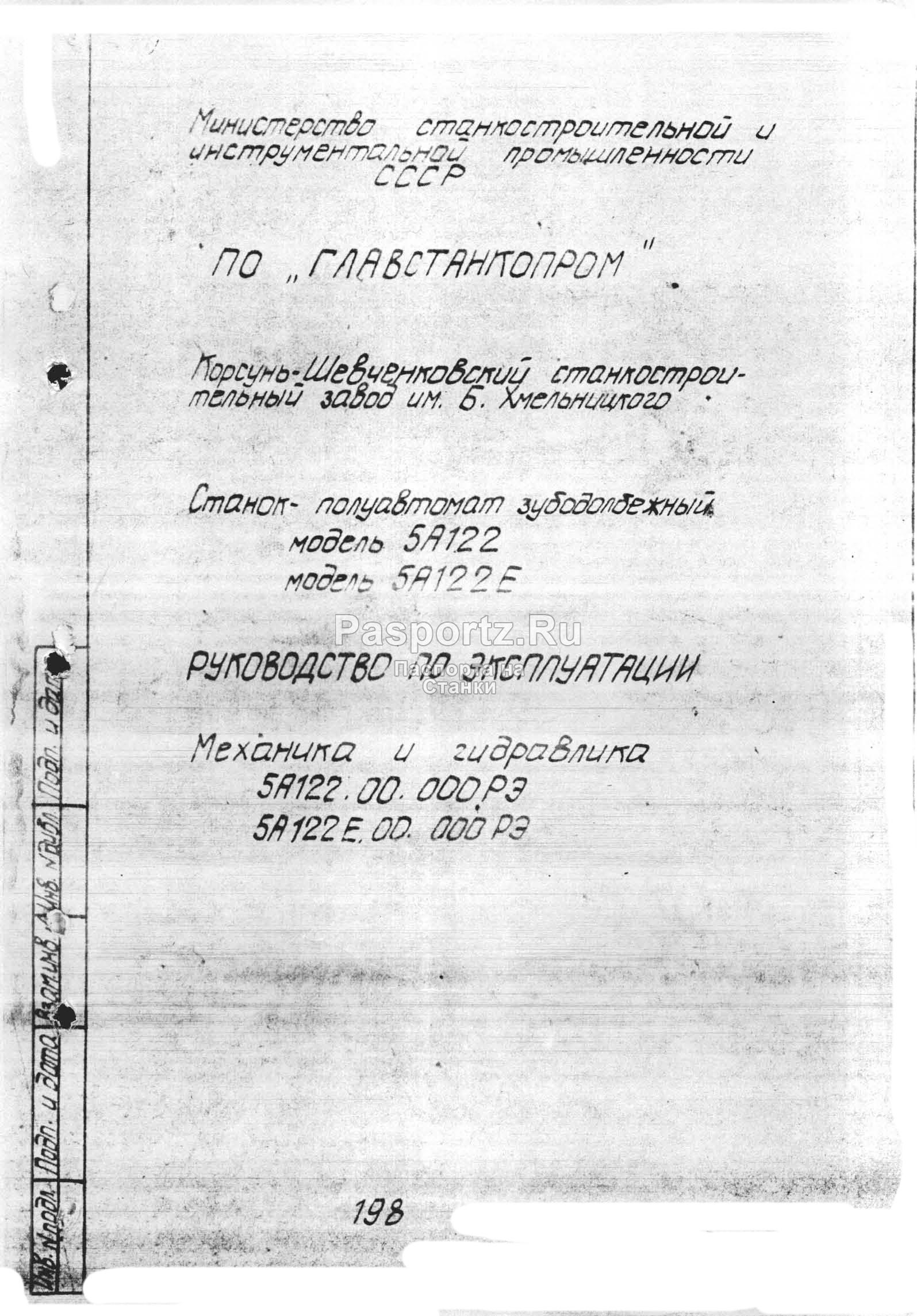

1.Руководство и паспорт к станку
2.Электрооборудование
3.Материалы по запасным частям
1.Руководство и паспорт к станку (5А122.00.000РЭ)
Содержание:
1. Общие сведения о полуавтомате

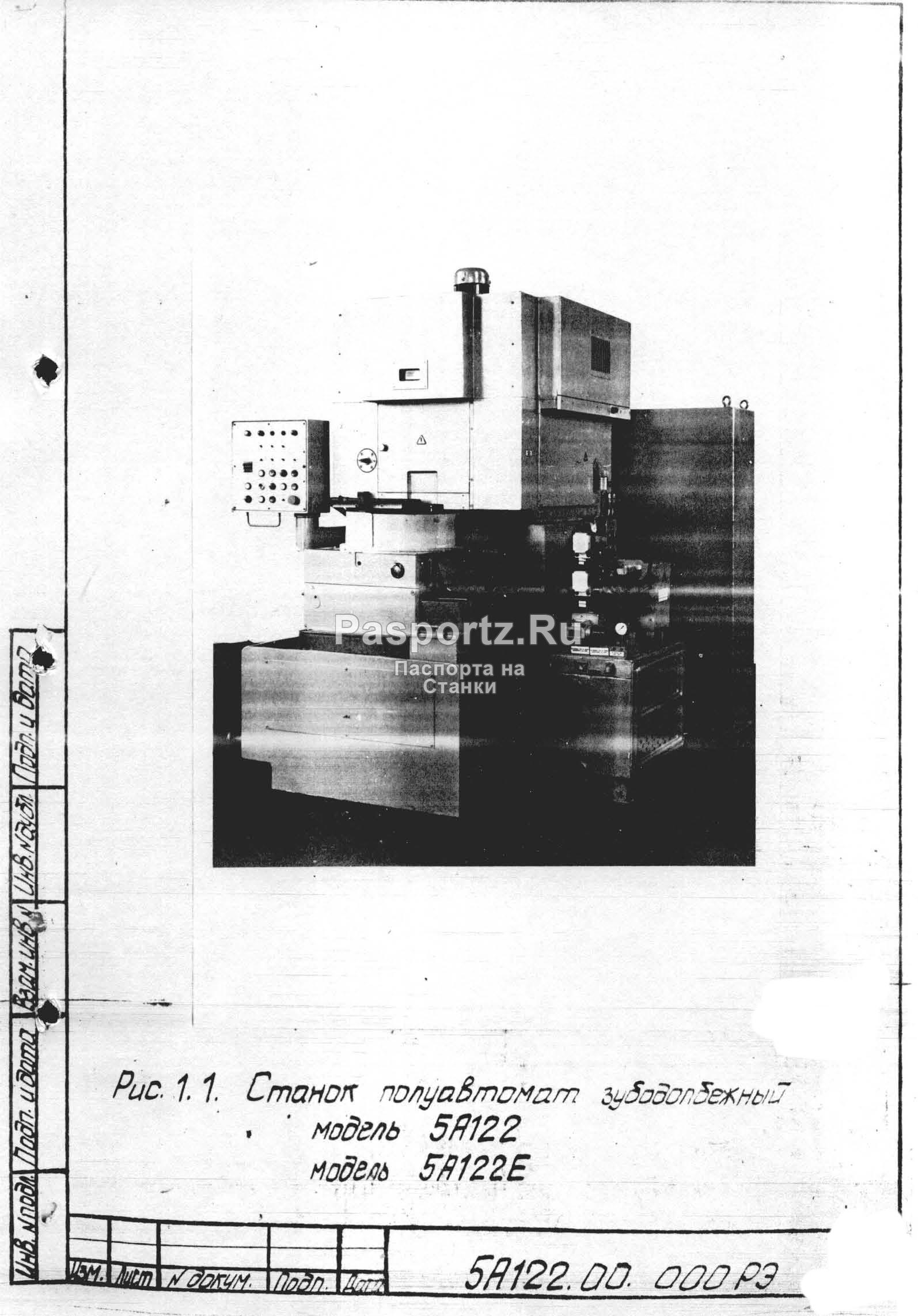

- Станок-полуавтомат зубодолбёжный общий вид на фото

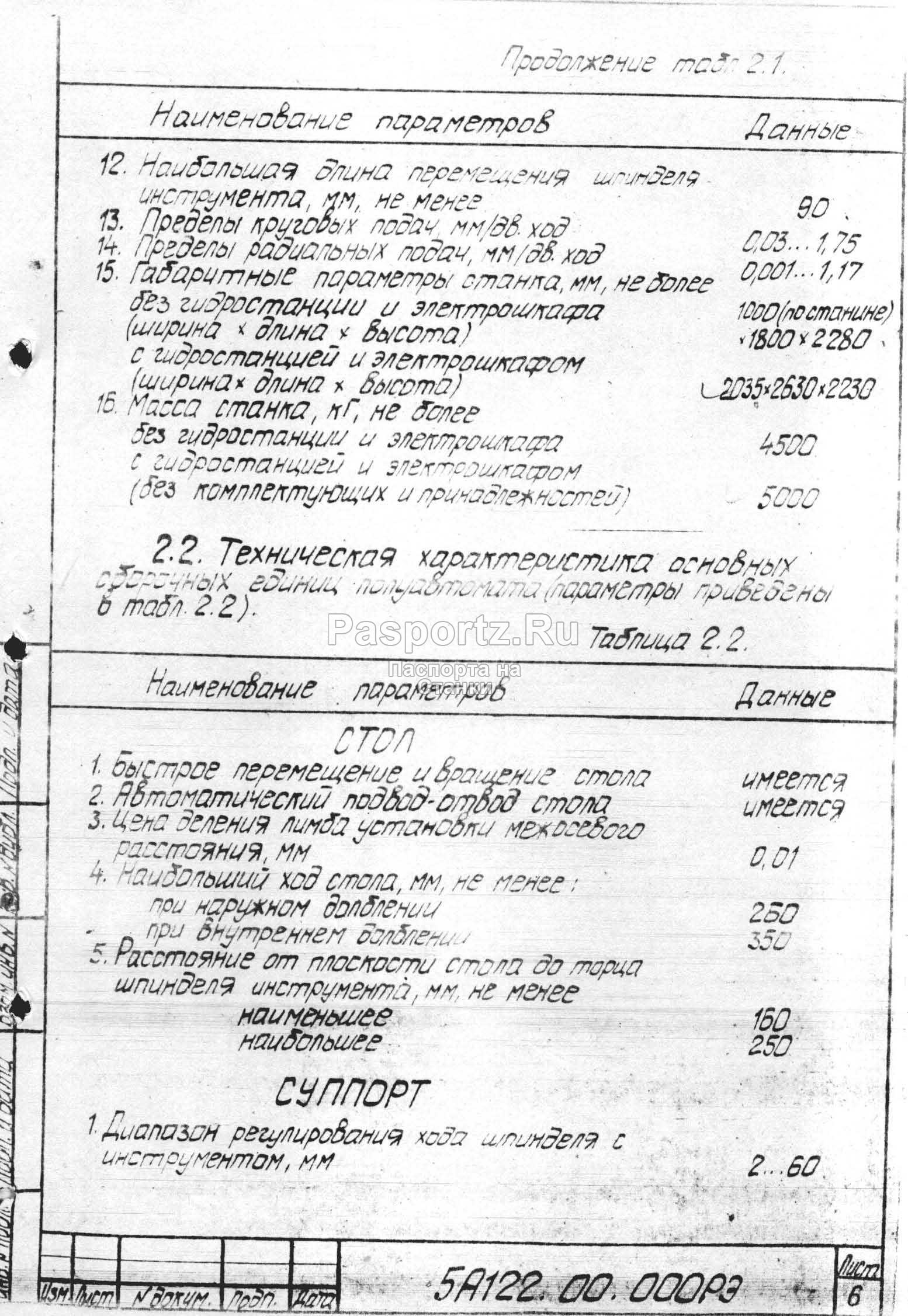

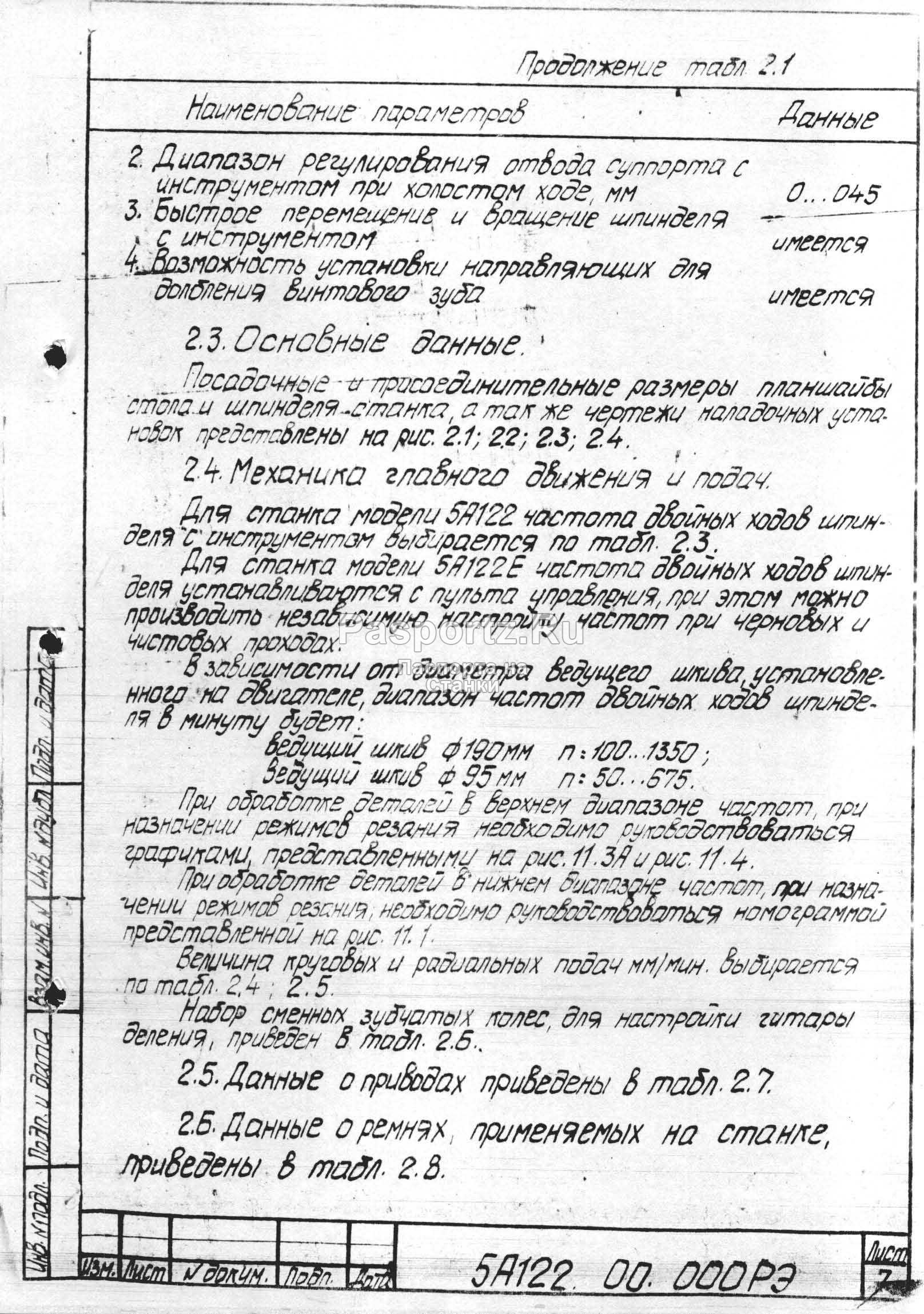

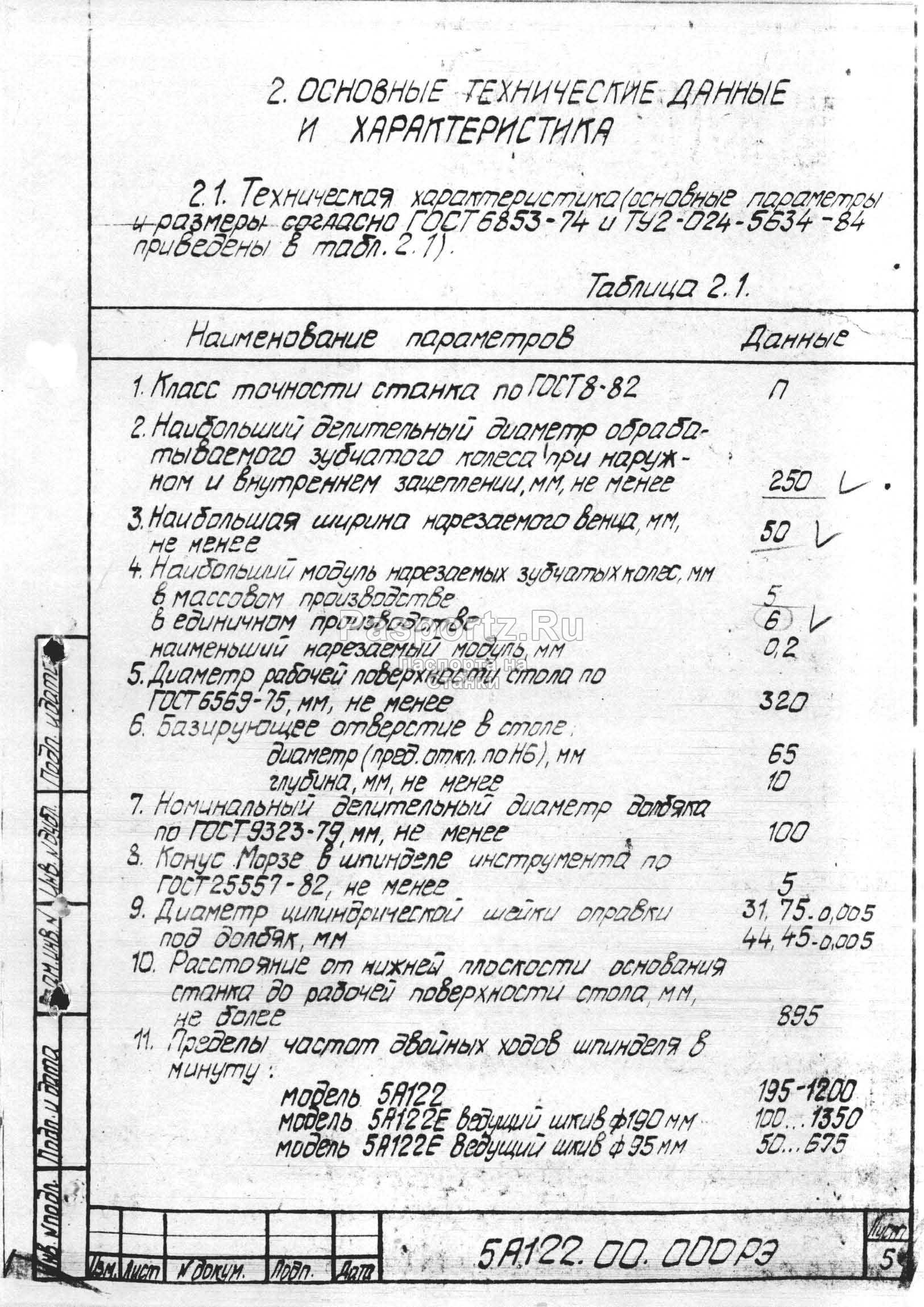

2. Основные технические данные и характеристики
- Шпиндель чертёж
- Планшайба стола чертёж
- Схема наладочных установок чертёж
- Устройство для долбления вал-шестерни в центрах чертёж
3. Комплект поставки
4. Указание мер безопасности
5. Состав полуавтомата
- Схема расположения составных частей полуавтомата
6. Устройство,работа полуавтомата и его составных частей
- Схема расположения органов управления и мест наладки
- Схема кинематическая принципиальная
Перечень к кинематической схеме
- Станина чертёж
- Прокладка чертёж
- Стол чертёж
- Ограждение чертёж
- Стойка чертёж
- Коробка круговых подач чертёж
- Механизм вывода шпинделя чертёж
- Балансир чертёж
- Суппорт чертёж
- Пример крепления изделия с помощью гидропатрона чертёж
- Гидростанция чертёж
7. Гидросистема
- Схема гидравлическая принципиальная
- Схема соединений гидростанции и агрегата смазки со станком
- Схема гидравлическая принципиальная системы смазки
8. Система смазки
- Схема смазки принципиальная
- Агрегат смазки
Перечень точек смазки
9. Система подачи СОЖ
- Схема гидравлическая принципиальная подачи СОЖ
- Система охлаждения чертёж
- Охлаждение долбяка снизу чертёж
10. Порядок установки
- Схема транспортирования полуавтомата
- Схема транспортирования электрошкафа и гидростанции
- Установка станка на фундамент и установочный чертёж
11. Порядок работы
12. Характерные неисправности и методы их устранения
13. Особенности разборки и сборки при ремонте
14. Свидетельство о приёмке
15. Свидетельство о консервации
16. Свидетельство об упаковке
17. Указания по техническому обслуживанию, эксплуатации и ремонту
18. Гарантийные обязательства поставщика и ответственность потребителя
2.Электрооборудование (5А122.00.000РЭ)
1. Электропривод
2. Система питания
3. Первоначальный пуск
4. Описание работы схемы
5. Блокировки
6. Защита
7. Система сигнализации и освещения
8. Указание мер безопасности
9. Указания по монтажу и эксплуатации
Схемы электрические:
- Схема электрическая принципиальная (на 18 листах формата А4)
Перечень элементов схемы электрической принципиальной полуавтомата
- Схема электрическая соединений
- Схема расположения электрооборудования на станке
- Пульт управления полуавтомата чертёж
- Схема расположения аппаратов на панели электрошкафа
3.Материалы по запасным частям
- Схема расположения подшипников
Перечень подшипников
Перечень чертежей быстроизнашиваемых деталей
