Паспорт на станок 5А27С1
чертежи и все схемы 5А27С1

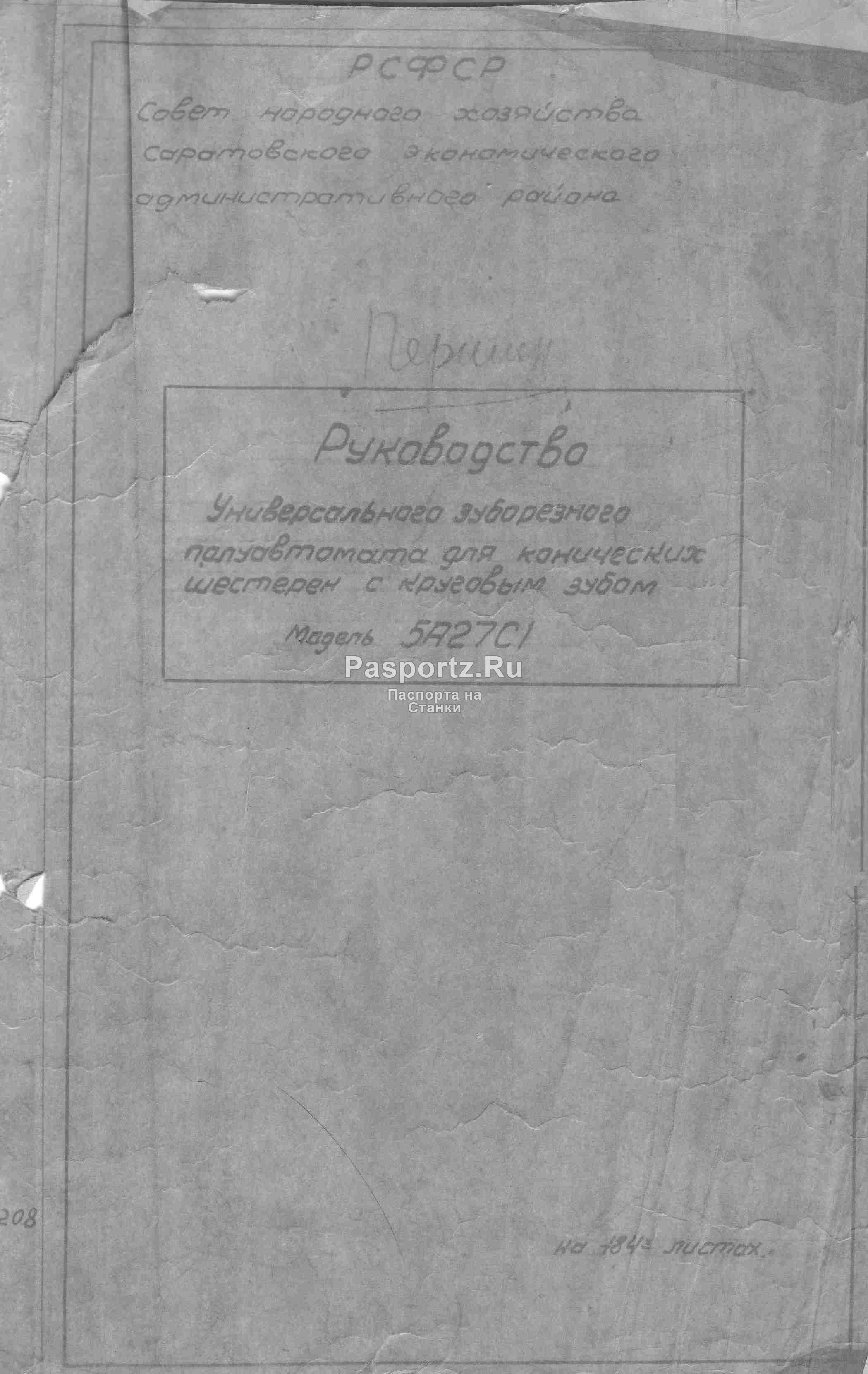

Скачать паспорт на станок 5А27С1 (демо версия) |
Модель | 5А27С1 |
Тип оборудования | Универсального зуборезного полуавтомата для конических шестерен с круговым зубом |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- 5А27С4П |
Паспорт на универсального зуборезного полуавтомата для конических шестерен с круговым зубом модель 5А27С1 г Саратов
Завод изготовитель: Завод тяжелых зубофрезерных станков
Год документации: -
Руководство по эксплуатации

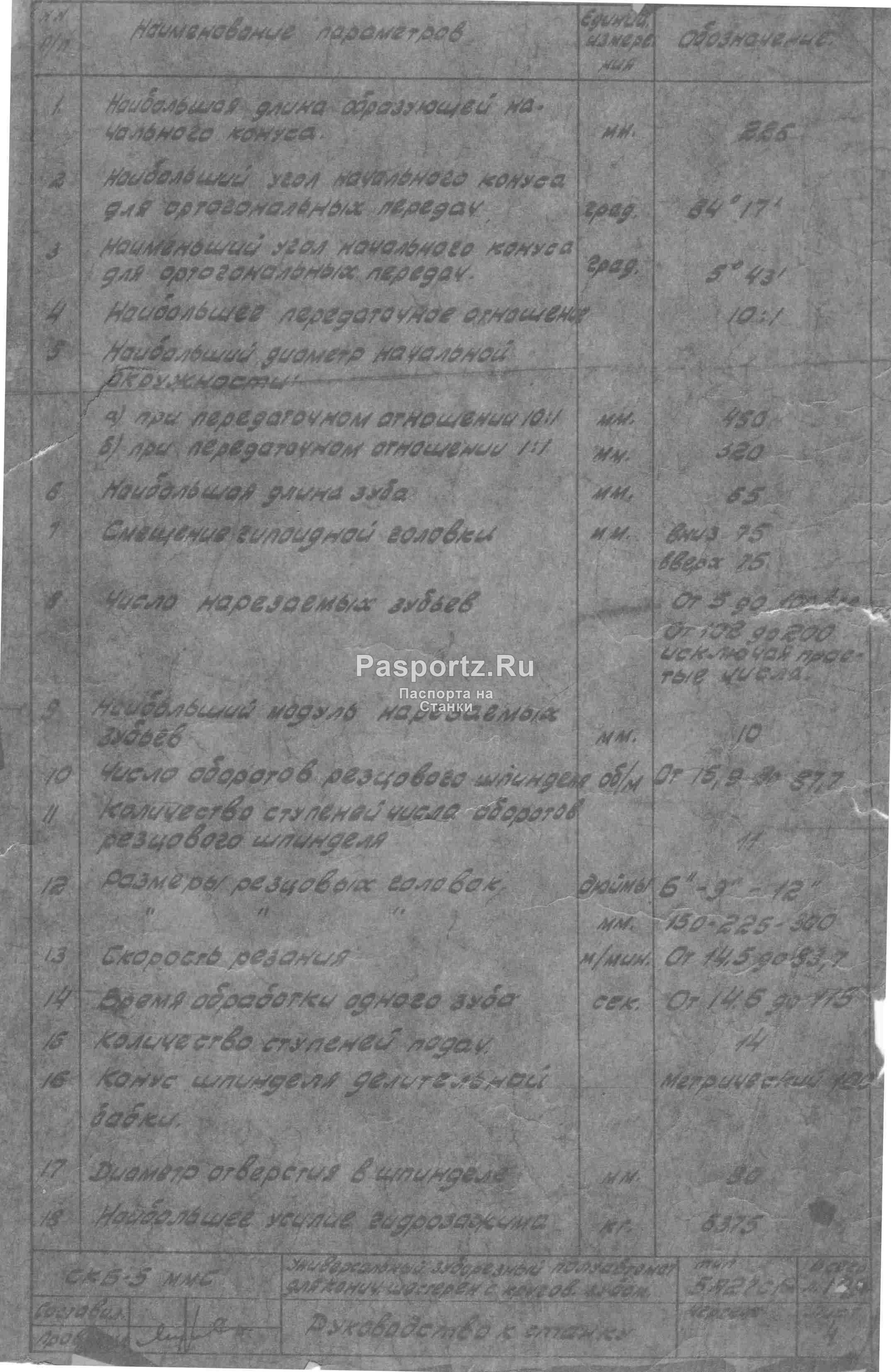

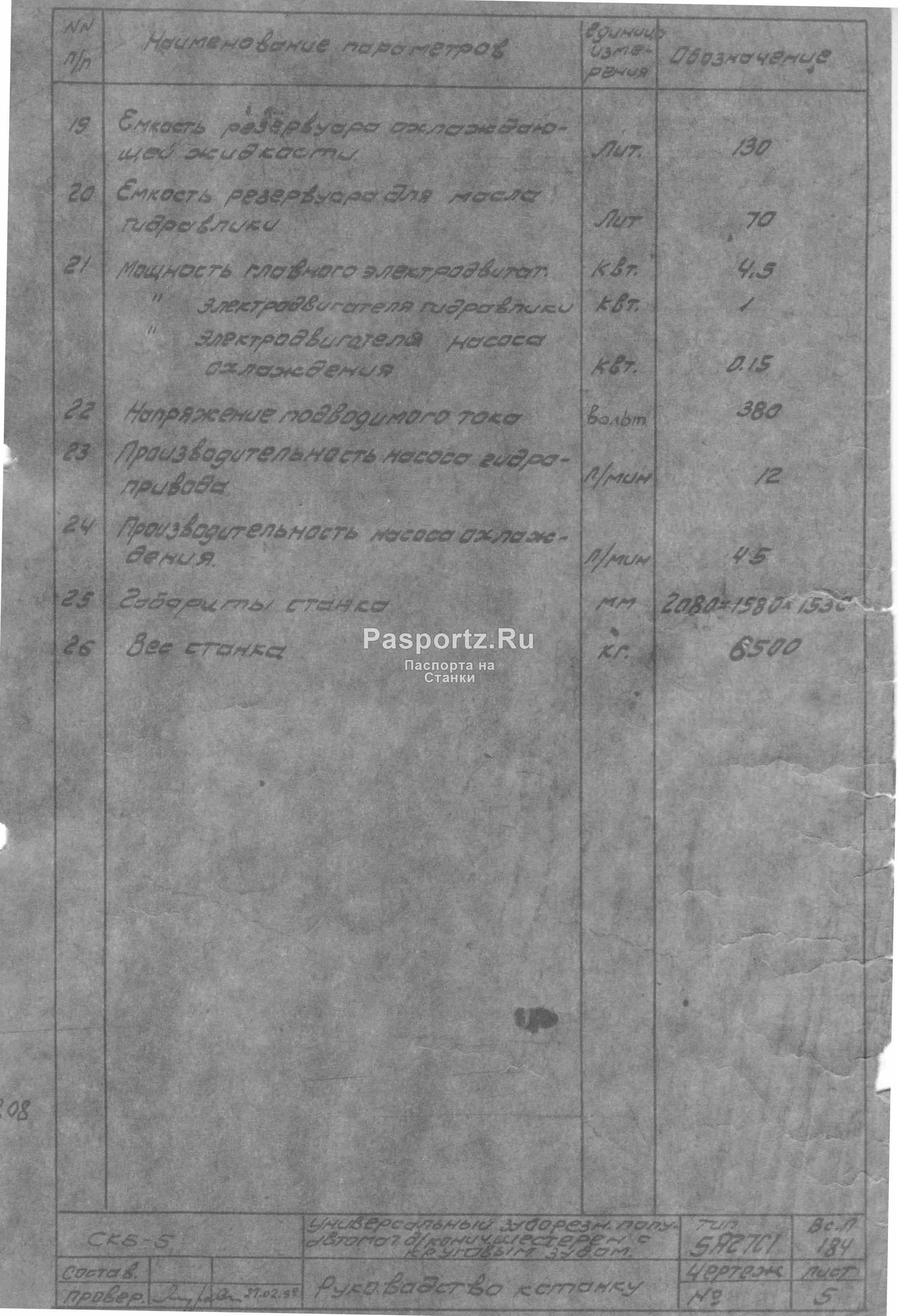

1.Техническая характеристика
2.Назначение станка
3.Принцип работы станка
4.Цикл работы станка
5.Циклограмма
6.Кинематическая схема
7.Электросхема
8.Гидросхема
9.Станина
10.Привод
11.Люлька
12.Механизм обкатки
13.Каретка
14.Делительная бабка
15.Гидрозажим
16.Механизм подачи
17.Автоматические выключатель
18.Калибровка для проверки радиального биение резцов
19.Калиб для установки каретки
20.Деление припуска
21.Режущий инструмент
22.Форма производящего колеса
23.Смазка станка
24.Транспортировка, монтаж и пуск станка
25.Фундамент под станком
26.Схема управления станка
27.Наладка станка
28.Упаравление станком
29.Регулировка люфта в цепи обкатки
30.Регулировка червяка делительной бабки
31.Установка роликов барабана подачи
32.Установка длины хода каретки
33.Установка барабана управления в нулевого положение
34.Установка барабана подачи в нулевого положение
35.Установка и проверка сменных шестерен гитары обкатки
36.Установка и проверка сменных шестерен гитары деления
37.Установка сменных шестеренных шестеренок скорости и подачи
38.Угловая установка люльки
39.Установка и проверка сменных шестерен тела качания люльки
40.Установка хомута при черновом нарезании
41.Установка эксцентрикового барабана на угол
42.Установка на станке и выверка резцовой головки
43.Установки каретки
44.Установка скользящие бабки каретки
45.Осевая установка делительной бабки
46.Установка делительной бабки на рабочей угол
47.Установка заготовки
48.Схема установки и крепления заготовки
49.Установка автоматического выключателя
50.Подготовка зоны касания
51.Характерные отключения от правильной работы станка и меры их устранения
52.Характерные неисправности в работе электросхемы и меры их устранения
53.Порядок операции наладки станка на черновую обработку
54.Порядок операции наладки станка на чистовую обработку
55.Пояснение к типовым расчетам
56.Схема осевой установки делительной бабки
57.Конструктивные элементы конической зубчатой пары с круговым зубом
58.Типовые расчеты конических зубчатой пары при нарезании стандартным методом
59.Наладочные таблицы
60.Карта наладки для стандартного метода
61.Определение основных наладочных дынных при нарезании однонамеринных односторонних методом
62.Карты наладки для одномерного метода
63.Наладочнае таблицы и графики
64.Сводная спецификация узлов
65.Спецификация принадлежности
66.Спецификация быстроизнашивающихся деталей
67.Паспорт станка
68.Схема расположение подшипников
Чтобы заказать это руководство к станку, воспользуйтесь любым из перечисленных ниже способов связи с нами:
-
Отправить заявку через форму
-
Связаться с нами по любому
-
Отправить письмо на e-mail:
Мы ответим на вашу заявку в кротчайшие сроки и предоставим всю информацию
Универсального зуборезного полуавтомата для конических шестерен с круговым зубом
