Паспорт на станок 5330
чертежи и все схемы 5330
Скачать паспорт на станок 5330 (демо версия) |
Модель | 5330 |
Тип оборудования | Зубофрезерный |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |

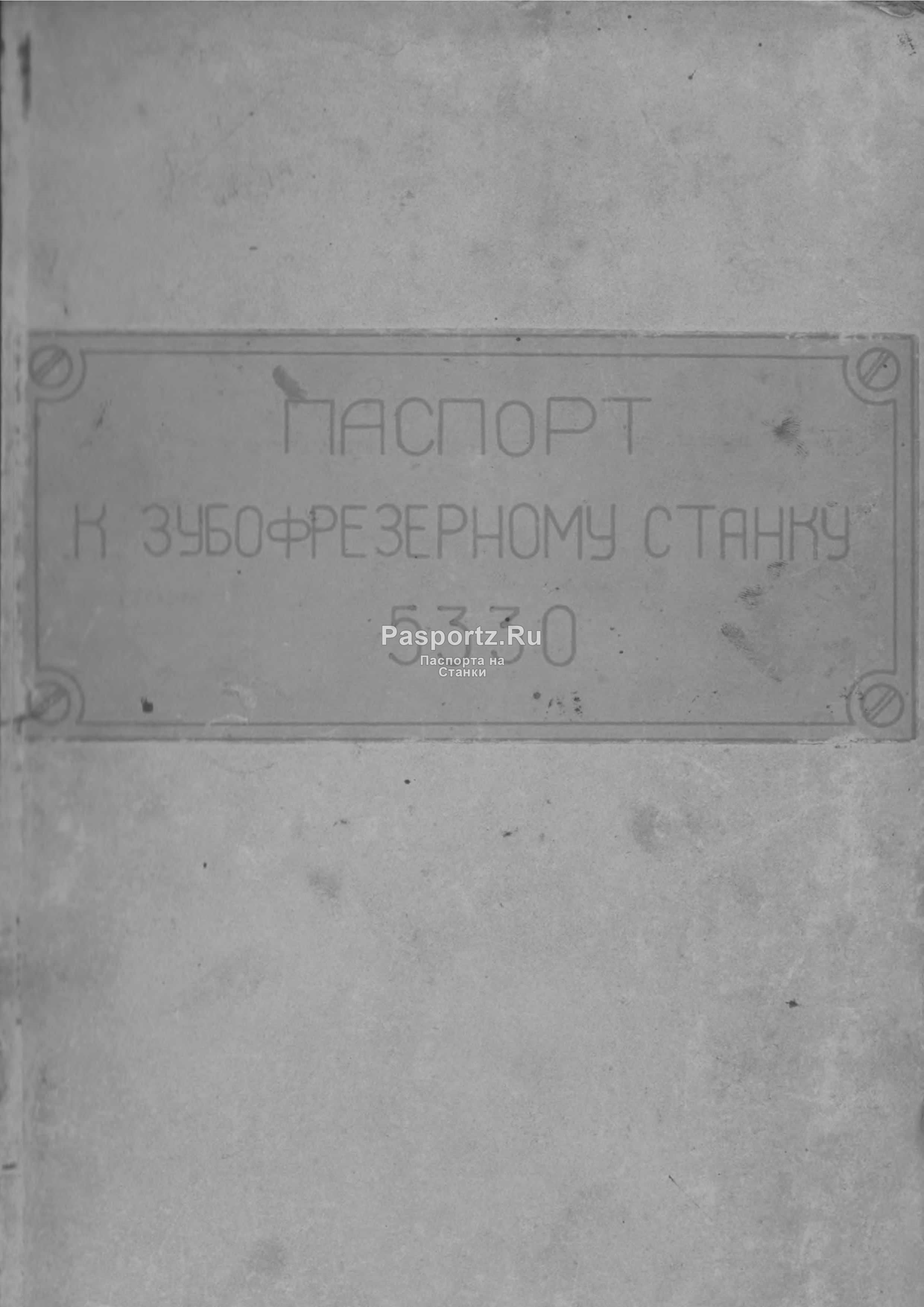

Паспорт на зубофрезерный станок 5330
Завод изготовитель: г Коломна
Год документации: 1949, 1953 г
Комплект поставки
Руководство по эксплуатации - 99 стр.
Акт приемки - 10 стр.
Ведомость комплектации - 12 стр.
Схемы
1.Руководство по эксплуатации

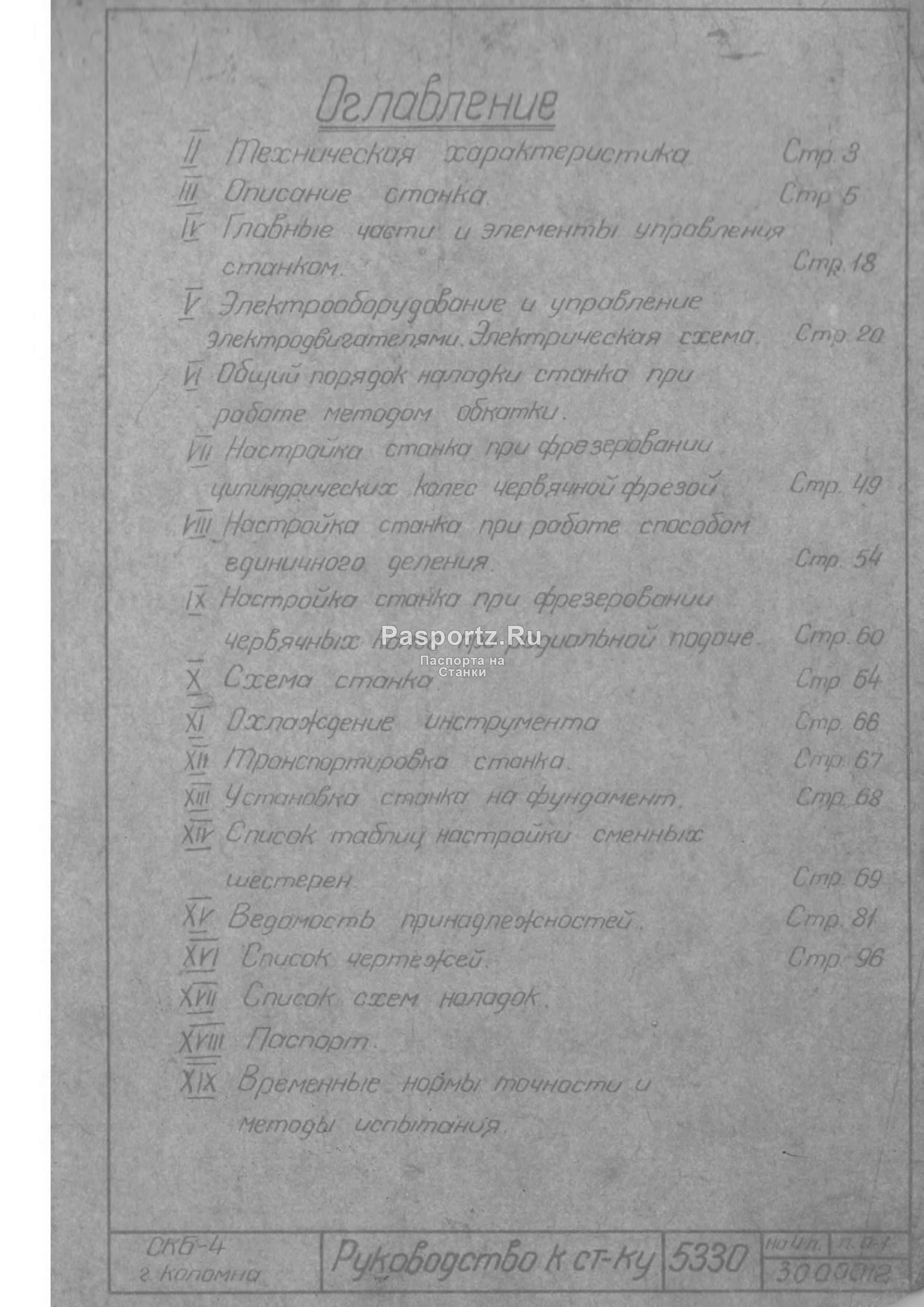

Содержание
2.Техническая характеристика
3.Описание станка
4.Главные части и элементы управления станком
5.Электрооборудование и управление электродвигателями. Электрическая схема
6.Общий порядок наладки станка при работе методом обкатки.
7.Настройка станка прифрезеровании цилиндрических колес червячной фрезой
8.Настройка станка при работе способом единичного деления
9.настройка станка при фрезеровании червячных колес при радиальной подаче
10.Схема станка
11.Охолождение инструмента
12.Транспортировка станка
13.Установка станка на фундамент

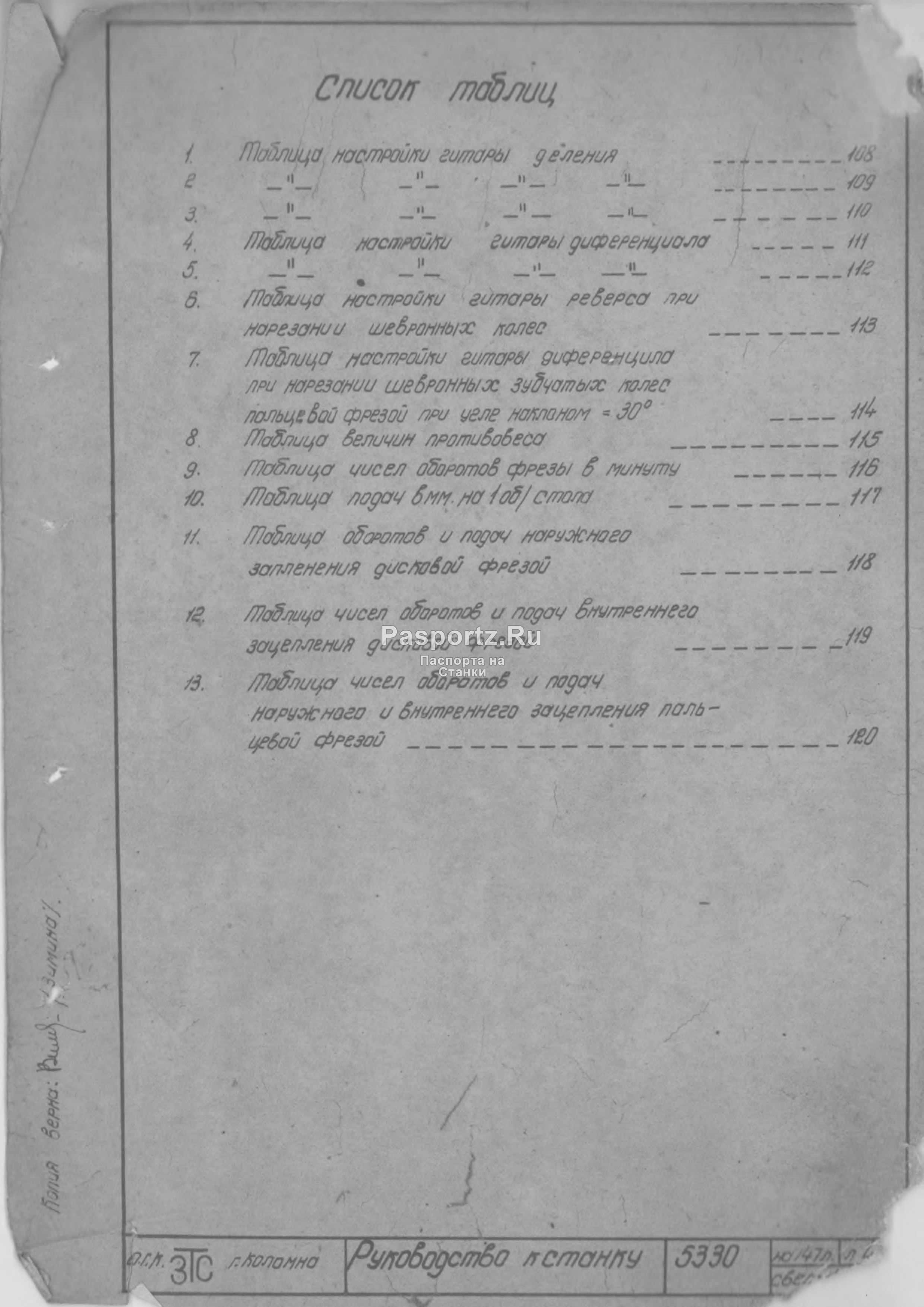

14.Список таблиц настройка сменных шестерен
15.Ведомость принадлежностей
16.Список чертежей
17.Список схем наладок
18.Паспорт
19.Временные нормы точности и методы испытания

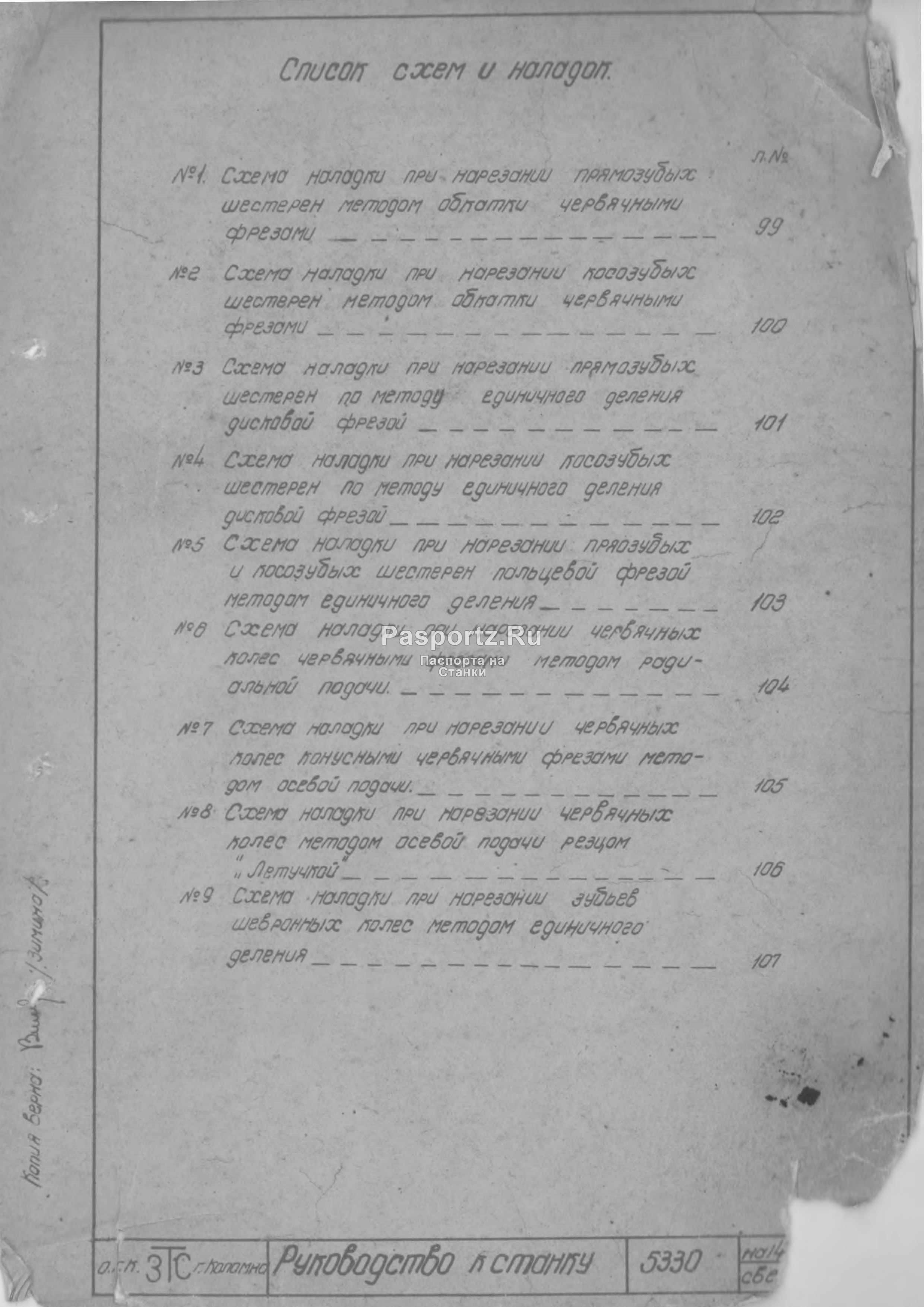

Список схем наладок
-Фрезерования прямозубых шестерен способом обкатки
-Фрезерования косозубых шестерен способом обкатки прямозубых методом ед.деления диск фрезой
-Фрезерования косозубых методом единичного деления диск фрезой

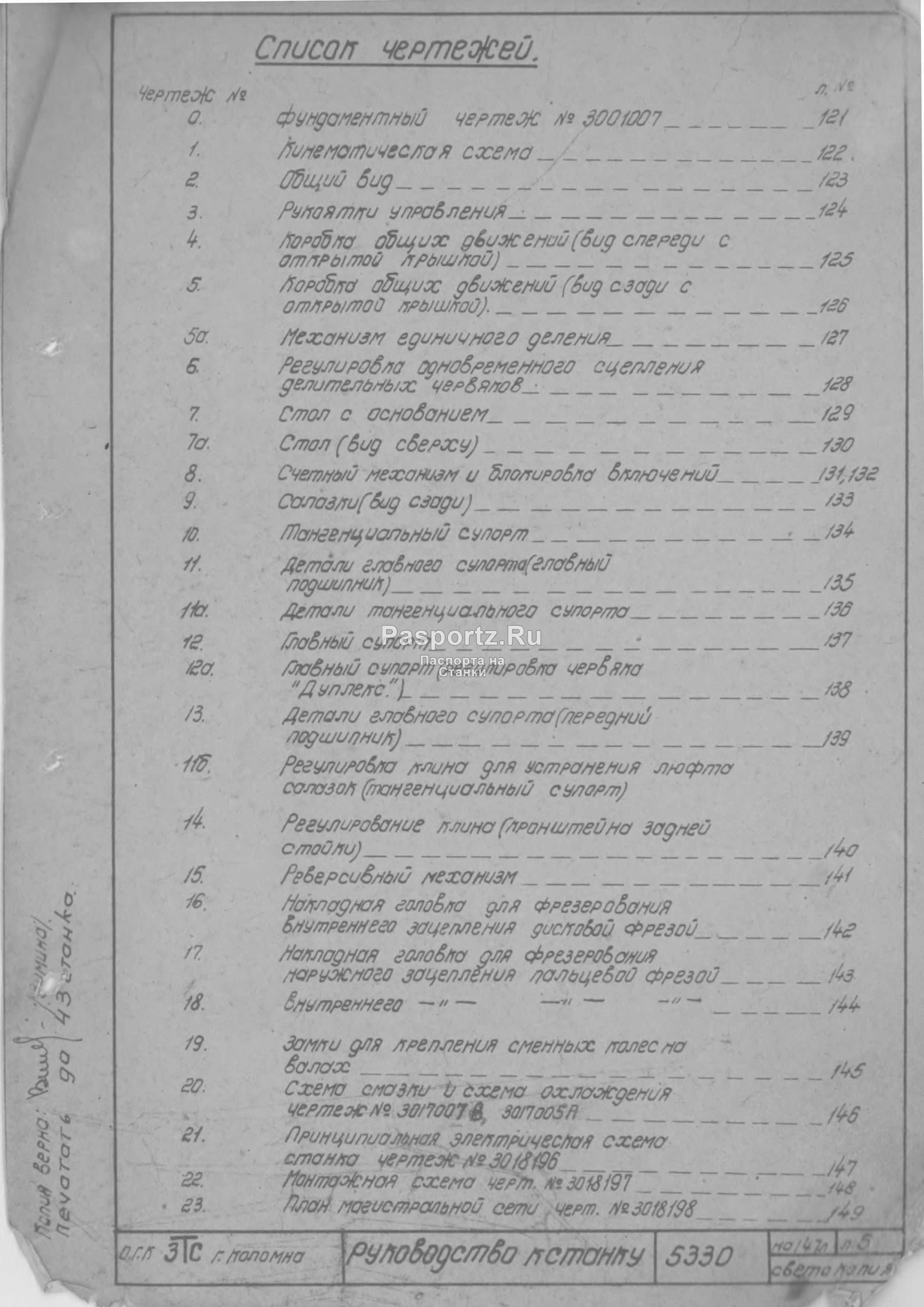

Список чертежей
-Рукоятки переключений
-Механизм единичного деления
-Замок для крепления сменных колес на валах
-Регулировка одновременного сцепления двухделительных червяков
-Основание со столом
-Счетный механизм и блокировка включений
-Главный суппорт
-Детали главный суппорт
-Главный суппорт
-Регулировка клина
-Коробка общих движений
-Общий вид станка
-Фундаментный чертеж
-Кинематическая схема
-Электросхема
-Схема смазки
-Охлаждающая система
Схемы
-Принципиальная схема зубофрезерного станка 5330
-Монтажная схема зубофрезерного станка 5330
-План магистральной сети
-Электромонтажная схема пульта управления станка 5330
-карта смазки
-Фундамент
