Паспорт на полуавтомат токарный СВ141П
Завод изготовитель: Стерлитамакский завод по производству высокоточных станков
Год документации: 1988 г

Комплект поставки
Руководство по эксплуатации - 153 стр.
Сведения по запасным частям - 10 стр.
Электрооборудования

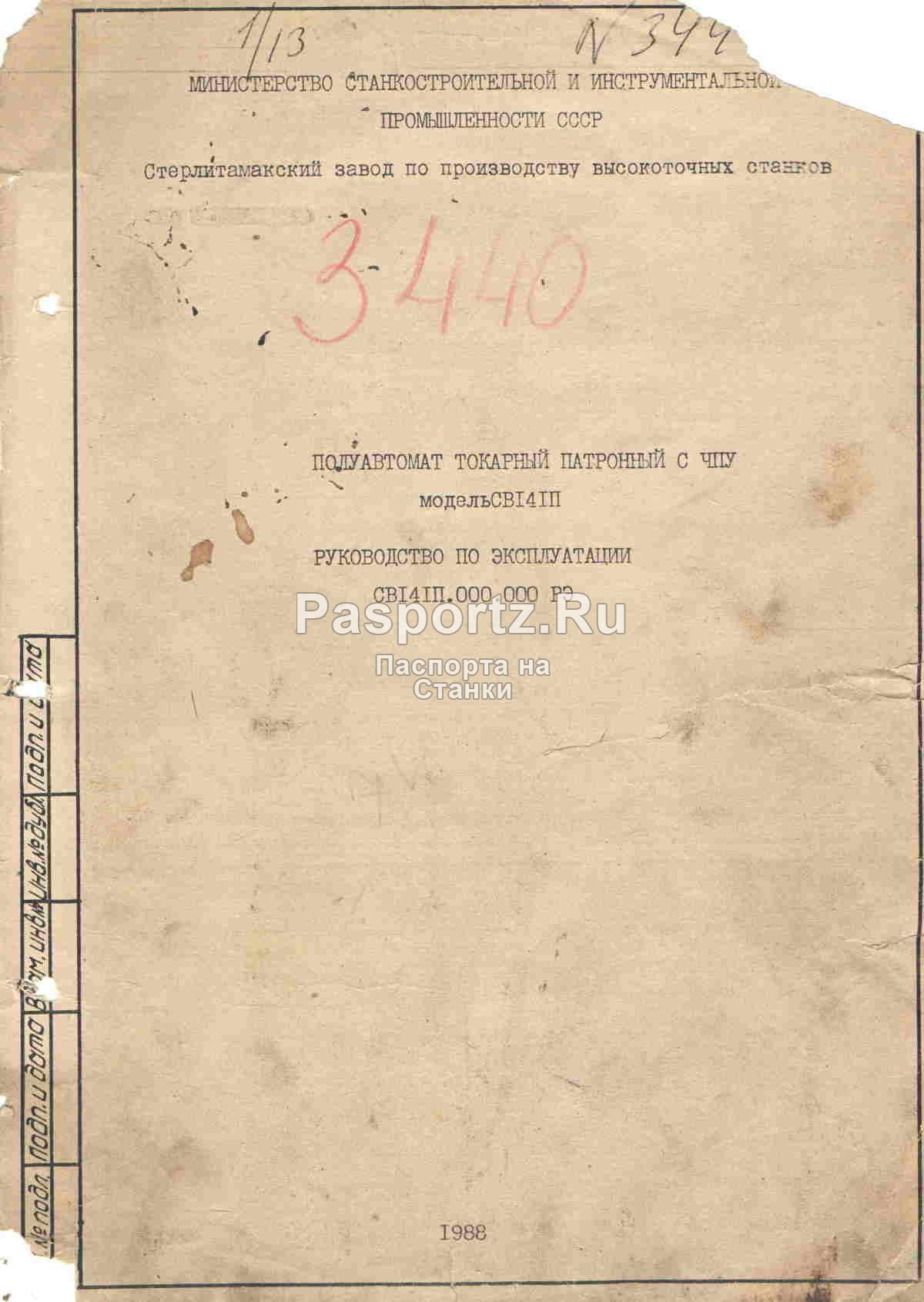

Руководство по эксплуатации - СВ141П.000.000РЭ

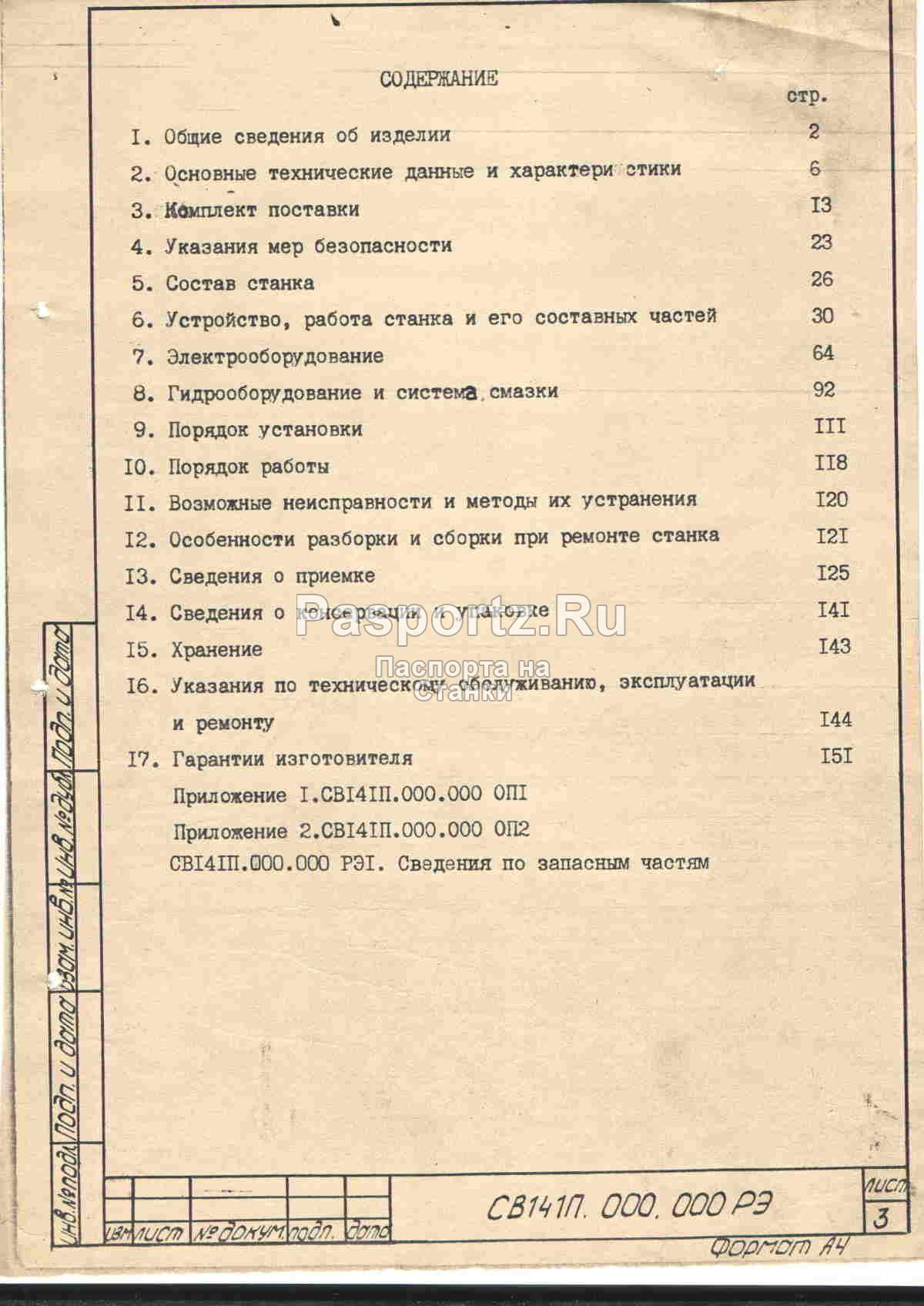

Содержание

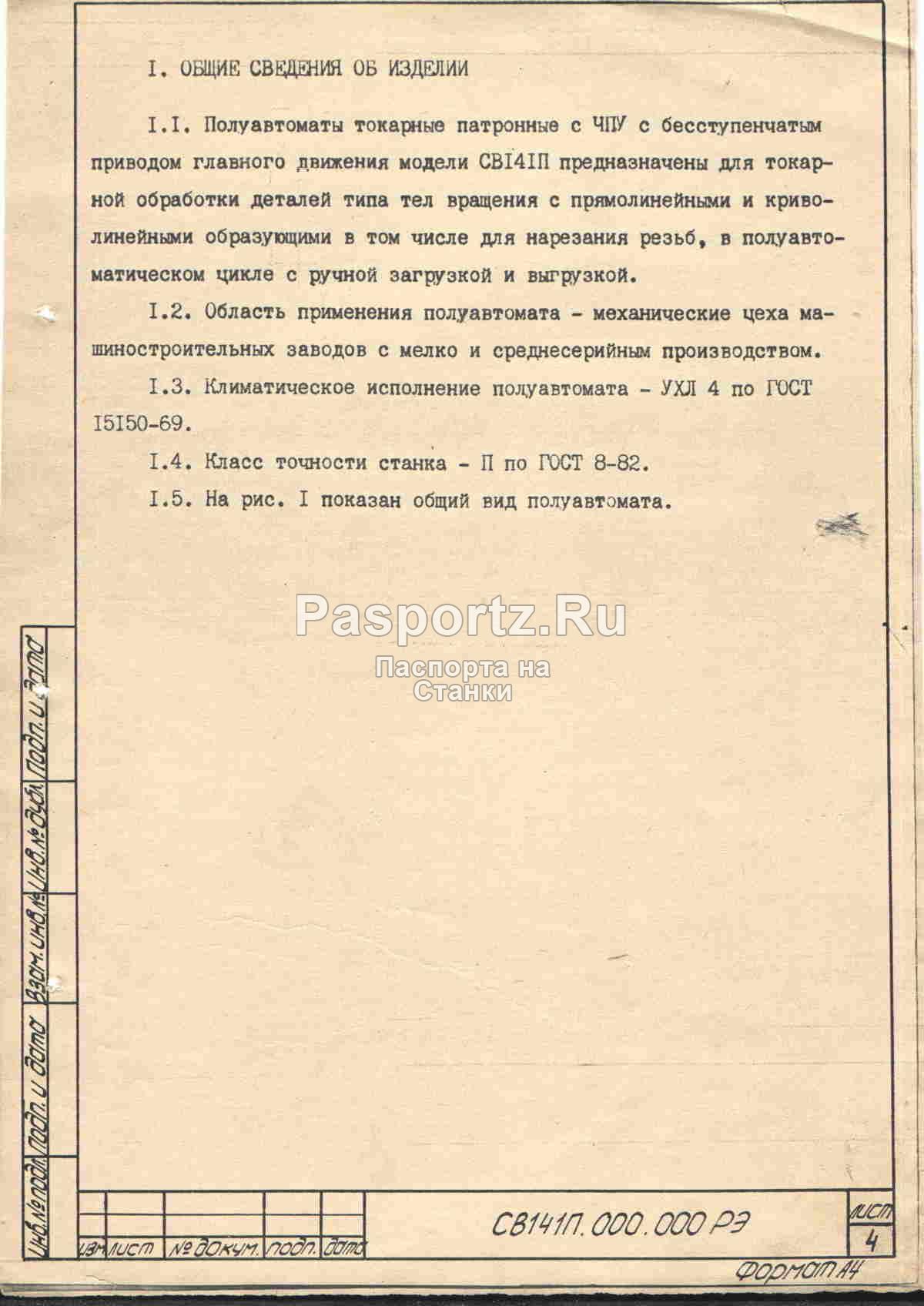

1.Общие сведения об изделии
2.Основные технические данные и характеристики
3.Комплект поставки
4.Указание мер безопасности
5.Состав станка
6.Устройство, работа станка и его составных частей
7.Электроооборудование
8.Гидрооборудование и система смазка
9.Порядок установки
10.Порядок работы
11.Возможные неисправности и методы их устранения
12.Особенности разборки и сборки при ремонте станка
13.Сведения о приемке
14.Сведения о консервации и упаковке
15.Хранения
16.Указания по техническому обслуживанию, эксплуатации и ремонту
Приложение 1.СВ141П.000.000.ОП1
Приложение 2.СВ141П.000.000.ОП2

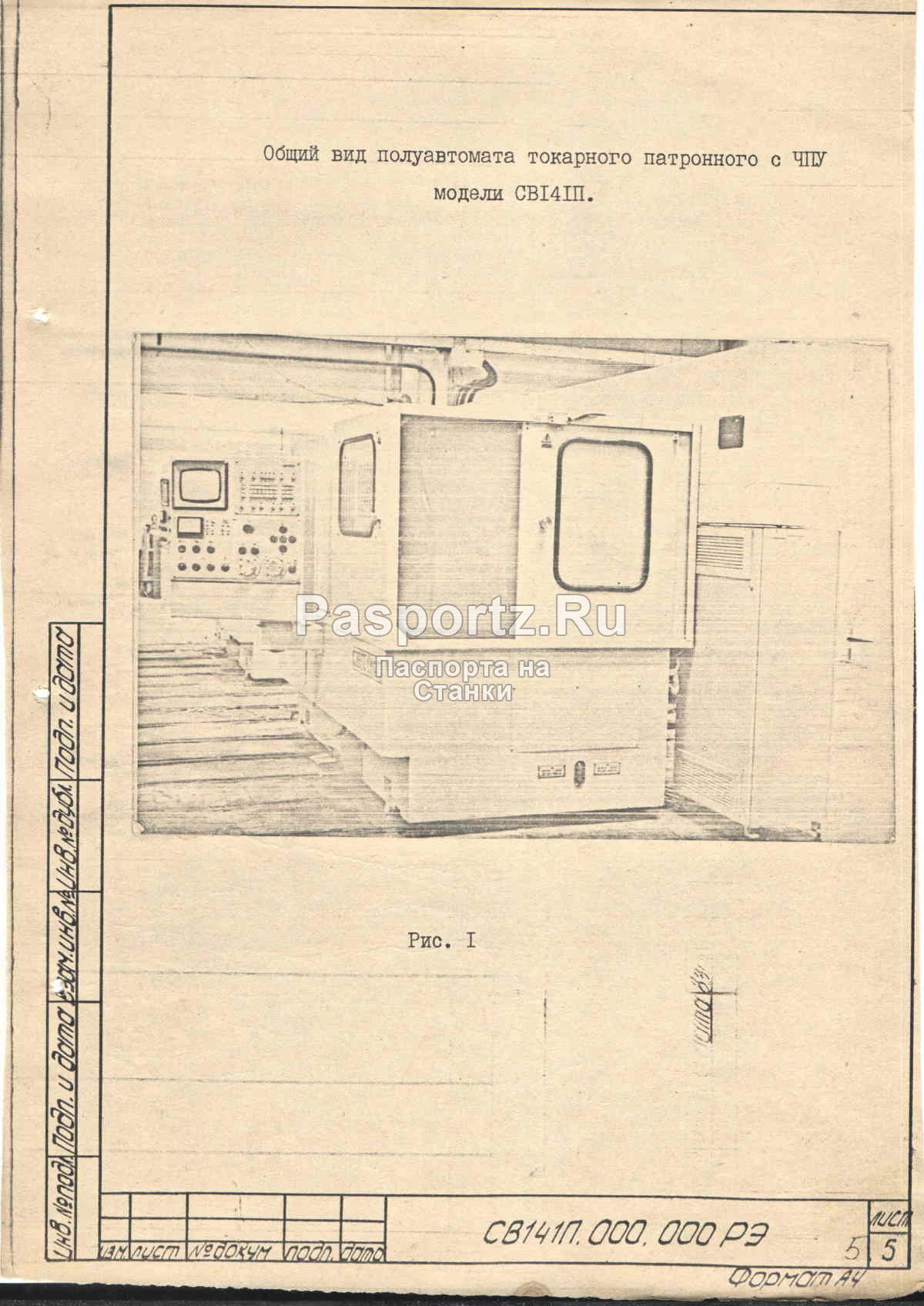

Рис.1. Общий вид полуавтомата токарного патронного с ЧПУ модели СВ141П
Рис.2. Составных частей полуавтомата
Рис.3. Составные части полуавтомата
Рис.4. Органы управления и сигнализации
Рис.5. Шпиндельная бабка вид А
Рис.6. Шпиндельная бабка вид Б
Рис.7. Шпиндельный узел
Рис.8. Суппортная бабка и механизм поворота инструментальной головки вид А
Рис.9. Суппортная бабка и механизм поворота инструментальной головки вид Б
Рис.10. Циклограмма работы механизма поворота инструментальной головки
Рис.11. Рабочая зона полуавтомата
Рис.12. Рабочая зона полуавтомата
Рис.13. Привод продольных подач
Рис.14. Привод поперечных подач
Рис.15. Механизм удаления стружки
Рис.16. Инструментальные державки
Рис.17. Приспособление для установки резцов
Рис.18. Расположение гидроаппаратуры
Рис.19. График зависимости усилия зажима
Рис.20. Принципиальная схема гидростатической смазки
Рис.21. Система гидростатической смазки
Рис.22. Регулятор дроссельной дифференциальный
Рис.23. Система смазки
Рис.24. Схема расположения точек смазки
Рис.24а. Схема расположения точек смазки
Рис.25. Пневмооборудование
Рис.26. Схема подьема
Рис.27. Рекомендуемая схема установки станка
Рис.28. Рекомендуемая схема фундамент станка
Рис.29. Монтаж втулки для винтовых пар
Рис.30. Инструментальной головки наплавлению продольного перемещения суппорта на длине 100мм
Рис.31. Соостность отверстия для концевого инструмента с осью шпинделя
Рис.36.
-Схема кинематическая принципиальная СВ141П.000.000.К3
-Схема гидравлическая принципиальная СВ141П.190.000.Г3
-Крепление суппортной бабки при транспортировке СВ141П.32.000.СБ

Электрооборудование - СВ141П.180.РЭ
Содержание
Схемы
-Схема электрическая принципиальная СВ141П.180.000.Э3.1
-Перечень элементов - СВ141П.180.000.ПЭ3.1
-Схема электрическая принципиальная. Включение ленточного транспортера СВ141П.180.000.Э3.4
-Перечень элементов - СВ141П.180.000.ПЭ3.4
-Схема электрическая принципиальная. Управления резцовой головкой СВ141П.180.000.Э3.5
-Схема электрическая принципиальная. Блок питания СВ141П.180.000.Э3.9
-Схема электрическая принципиальная. Включение комплектных приводов (НРБ) СВ141П.180.000.Э3.13
-Перечень элементов - СВ141П.180.000.ПЭ3.13
-Схема электрическая принципиальная. Стыковка с УЧПУ 2Р22. СВ141П.180.000.Э3.20
-Перечень элементов - СВ141П.180.000.ПЭ3.20
-Схема электрическая принципиальная. Управления механизмами РТК. СВ141П.180.000.Э3.22
-Перечень элементов - СВ141П.180.000.ПЭ3.22
-Схема электрическая принципиальная. Стыковка с роботом М40П.08.01.С42. СВ141П.180.000.Э3.25
-Электрооборудование. Схема электрическая соединений СВ141П.180.1.000.Э4
-Стыковая с роботом М40П.08.01.С42.Схема соединений СВ141П.180.1.000.Э4.25
-Электрооборудование шкафа. Схема электрическая соединений. СВ141П.180.1.000.Э4
-Блок реле. Схема электрическая соединений. СВ141П.180.1.010.Э4
-Панель силовая. Схема электрическая соединений. СВ141П.180.1.020.Э4
-Блок питания. Схема электрическая соединений СВ141П.180.1.030.Э4
-Пульт управления. Схема электрическая соединений СВ141П.180.2.010.Э4

Схемы
