Паспорт на специально четырехшпиндельный вертикально-зенковочный полуавтомат с ЧПУ 65А60Ф3С
Завод изготовитель:
Год документация: 2009 г


Специальный четырехшпиндельный вертикально-зенковочный полуавтомат с ЧПУ с стремя программами осями Х,Z,С, механизм автоматического зажима трубной заготовки и вспомогательным рольцангом предназначен для высокопроизводительной зенковки труб диаметром: 114; 102; 89; 75 мм длинойдо 6 метров


Комплект документация
Руководство по эксплуатации – 115 стр.
Электрооборудование - НЕТ
Чертежи - 62 стр.

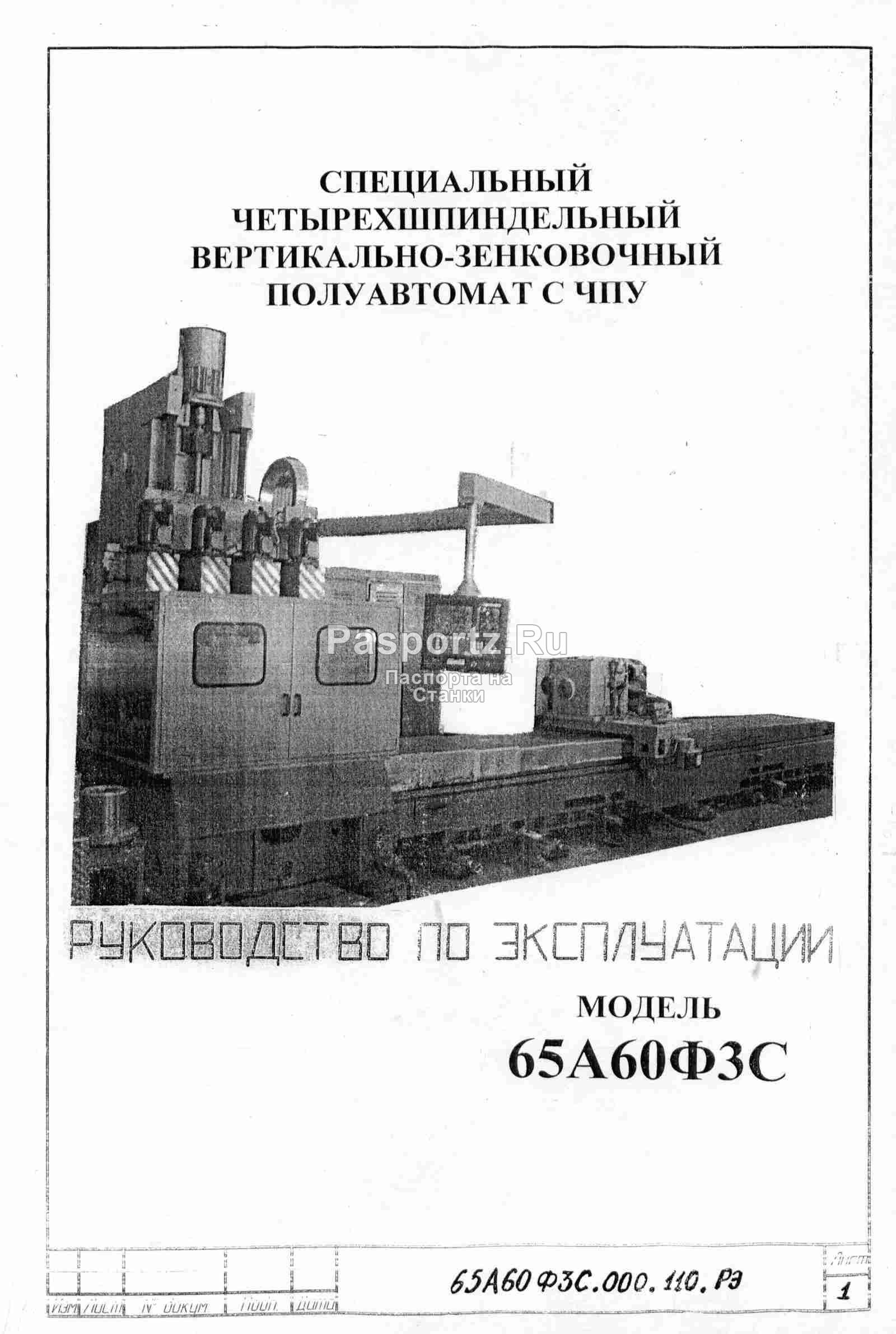

Руководство по эксплуатации
Содержание
1.Техническое описание
-Информационный лист
Назначение и область применения
Состав станка
-Общий вид
-Общий вид расположение составных частей
-Общий вид, вид сверху
Устройство и работа станка
-Схема кинематическая
-Станина
-Стойка
-Вставка
-Реконструкция станка
-Противовес
-Монтажный чертеж противовеса
-Ползун
-Шпиндельная
-Корпус
-Шпиндель
-Станина продольного хода по оси Х
-Вставка на горизонтальное направления продольного хода
-Вставка направляющие продольного хода
-Чертеж доработки каретки
-Плита III
-Бабка шпиндельная
-Рама
-Опора
-Рольганга
Пневмосистема
-Пневмогидравлическая схема
Гидросистема
Система смазки
-Бабка шпиндельная 1-схема смазки
-Схема смазка по оси Х
2.Инструкция по эксплуатации
Требование безопасности
Указание мер безопасности
Порядок установки
Настройка наладка
-Схема транспортирования станка
Регулирование
Особенности разборки сборки при ремонте
Схема расположение и перечь подшипников
-Схема расположение подшипников
3.Паспорт
Общие сведения
Технические данные и характеристики
Сведения о ремонте
Сведения об изменениях
Комплект поставки
Свидетельство о приемке
Свидетельство о консервации

Чертежи:
-Концы шпинделя по оси С
-Концы шпинделя по оси Z
-Фундамент станка
-65А60Ф3.06.00.001 - Колесо
-65А60Ф3.06.00.002 - Штреверь
-65А60Ф3.06.00.003 - Плита под двигатель
-65А60Ф3.06.01.001 - Шкив на поворотное устройство
-65А60Ф3.06.01.002 - Шкив на поворотное устройство
-65А60Ф3.06.01.003 - Фланец
-65А60Ф3.06.01.004 - Шкив на поворотное устройство (энкодор)
-65А60Ф3С.06.01.004/1 - Вставка
-65А60Ф3С.06.01.005 - шкив на поворотное устройство (энкодор)
-65А60Ф3С.06.01.006 - Кольцо
-65А60Ф3С.06.01.007 - Кольцо
-65А60Ф3С.06.01.008 - Кронштейн
-65А60Ф3С.06.01.009 - Фланец
-65А60Ф3С.06.01.010 - Ось
-65А60Ф3С.06.01.011 - Крышка под энкодер
-65А60Ф3С.06.01.012 - Кольцо 1
-65А60Ф3С.06.01.013 - Кольцо 2
-65А60Ф3С.06.01.014 - Кольцо 3
-65А60Ф3С.06.01.015 - Кольцо 4
-65А60Ф3С.06.01.016 - Крышка
-65А60Ф3С.06.01.017 - Гайка круглая
-65А60Ф3С.06.01.018 - Планшайба
-65А60Ф3С.06.01.020 - Кольцо
-65А60Ф3С.11.16.000СБ - Рольцанг
-65А60Ф3С.11.16.001 - Ось
-65А60Ф3С.11.16.002 - Ролик
-65А60Ф3С.11.16.003 - Втулка
-65А60Ф3С.11.15.000/1СБ - Телескопическое зацепное устройство на стойку секция 1
-65А60Ф3С.11.15.000/2СБ - Телескопическое зацепное устройство на стойку секция 2
-65А60Ф3С.11.15.000/3СБ - Телескопическое зацепное устройство на стойку секция 3
-65А60Ф3С.11.15.001 - Рейка на телескопическое защитное устройство стойки
-65А60Ф3С.11.00.001 - Фланец под винт швп
-65А60Ф3С.11.00.002 - Фланец под двигатель
-65А60Ф3С.11.00.003 - Зажимное устройство
-65А60Ф3С.08.01.000СБ - Рольцанга
-65А60Ф3С.08.01.001 - Ролик
-65А60Ф3С.08.01.002 - Крышка
-65А60Ф3С.08.01.003 - Фиксатор
-65А60Ф3С.08.01.004 - Кольцо
-65А60Ф3С.08.01.005 - Ось
-65А60Ф3С.03.04.001 - Основание
-65А60Ф3С.03.04.002 - Стойка
-65А60Ф3С.03.04.003 - Валик
-65А60Ф3С.03.04.004 - Втулка
-65А60Ф3С.03.04.005 - Втулка
-65А60Ф3С.04.04.000СБ - Монтажный чертеж ШВП ось Х
-65А60Ф3С.04.04.000СБ - Монтажный чертеж ШВП ось Х от правой опоры до двигателя
-65А60Ф3С.04.04.000 - Сп. Винт ШВП
-65А60Ф3С.04.04.002 - Крышка
-65А60Ф3С.04.04.003 - Корпус
-65А60Ф3С.04.04.004 - Втулка
-65А60Ф3С.04.04.07 - Муфта
-65А60Ф3С.04.04.009 - Кольцо компенсаторное
-65А60Ф3С.04.04.008 - Вал
-65А60Ф3С.04.04.006 - Оправка для проверки на точность
-65А60Ф3С.04.04.007 - Фланец (планшайбы переходной)
-65А60Ф3С.02.00.001 - Оправка дл проверки на точность
-65А60Ф3С.03.00.003 - Сухарь
-65А60Ф3С.03.00.005 - Оправка (технологическая оснастка)
