Паспорт на горизонтально копировально-фрезерный станок 6Б444Г
Завод изготовитель: Завод им. Я.М.Свердлова
Год документации: 1979,1980 г

Комплект поставки
Электрооборудование - 22 стр.
Сведения о содержании драгоценных материалов - 33 стр.
Гидравлика станка 6Б443Г -12 стр.

Электрооборудование - 6Б444Г.900.001ТО1

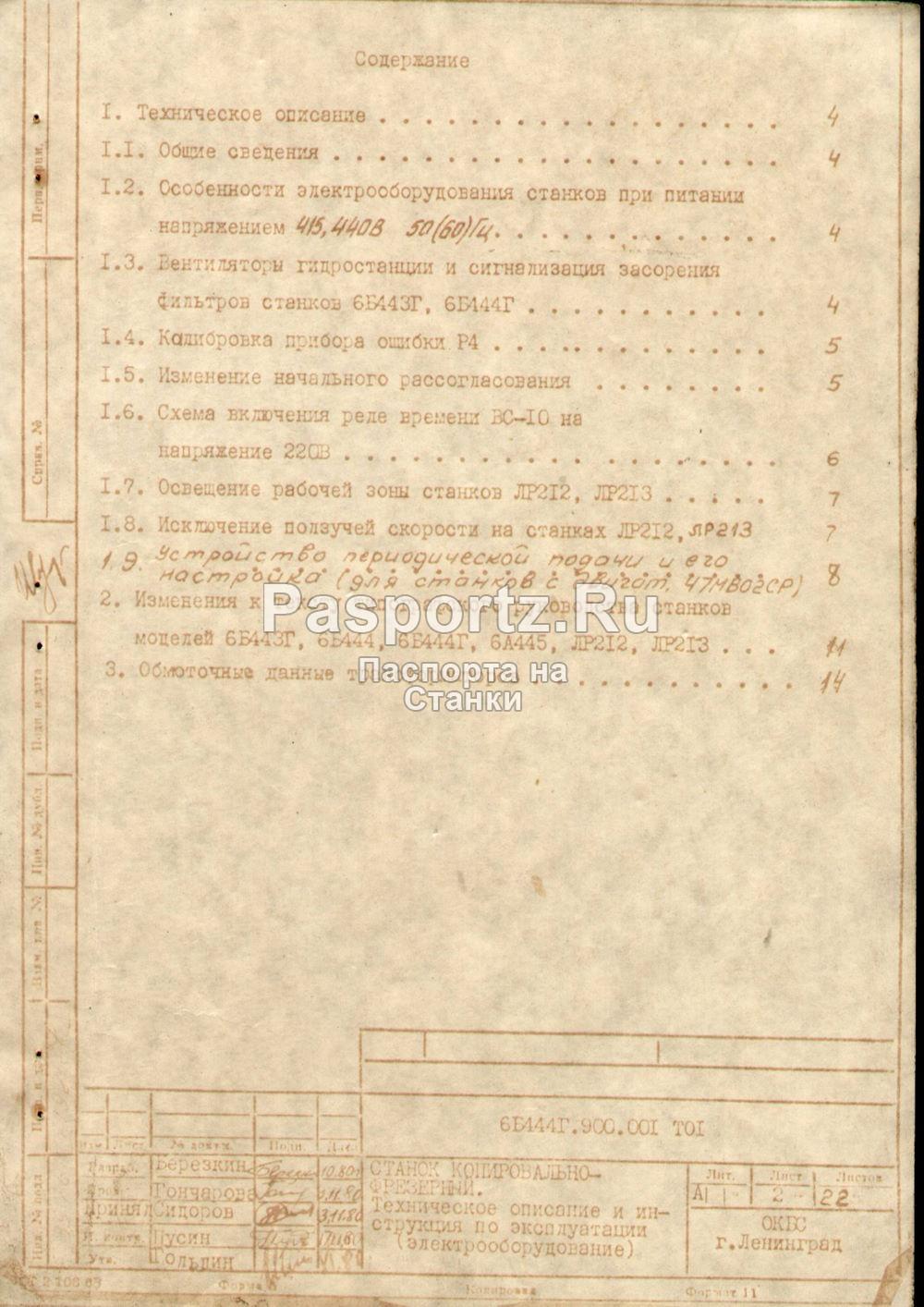

Содержание
Техническое описание
1.1.Общие сведения
1.2.Особенности электрооборудования станка при питании напряжением
1.3.Вентиляторы гидростанции и сигнализация засорения фильтров станков 6Б443Г, 6Б444Г
1.4.Калибровка прибора ошибки Р4
1.5.Изменение начального рассогласования
1.6.Схема включения реле времени ВС-10 на напряжение 220В
1.7.Освещение рабочей зоны станков ЛР212, ЛР213
1.8.Исключение ползучей скорости на станках ЛР212, ЛР213
1.9.Устройство периодической подачи и его настройка (для станков с двигателем 47МВ02СР)
2.Изменения к тексту типографического руководство станков
3.Обмоточные данные трансформаторов
Схемы:
6А445.913.001Э4 - Схема электрическая соединений. Монтаж в электрошкафу (схема 1 из 5-ти)
6А445.923.001Э4 - Схема электрическая соединений. Панель (схема 1 из 8-ми)
6А445.981.001Э4 - Схема электрическая соединений. Пульт блока ограничения мощности (Схема из 2-х)
6А445.983.001Э4 - Схема электрическая соединений. Пульт опорных стоек (Схема 1 из 3-х)
6Б444Г.900.003Э4 - Схема электрическая соединений. Патрон копировального прибора. (схема 1 из 2-х)
6Б444Г.911.000Э4 - Схема электрическая соединений. Монтаж в электрошкафу (схема 1,2,3 из 18)
6Б444Г.921.000Э4 - Схема электрическая соединений. Панель 1 (схема 1 из 30-х)
6Б444Г.925.000Э4 - Схема электрическая соединений. Панель 5 (схема 1 из 7-ми)
6Б444Г.926.000Э4 - Схема электрическая соединений. Панель 6 (схема 1 из 24)
6Б444Г.928.000Э4 - Схема электрическая соединений. Панель 8 (схема 1 из 39-ти)
6Б444Г.929.000Э4 - Схема электрическая соединений. Панель 9 (схема 1 из 9-ти)
6Б444Г.935.000Э4 - Схема электрическая соединений. Блок релейный (схема 1,2,3 из 11-ти)
6Б444Г.941.000Э4 - Схема электрическая соединений. Счетчик (схема 1 из 11-ти)
6Б444Г.980.000Э4.1 - Схема электрическая соединений. Таблица правая главного пульта (схема 1 из 9-ти)
6Б444Г.980.000Э4.2 - Схема электрическая соединений. Таблица левая главного пульта (схема 1из 11)
6Б444Г.981.000Э4 - Схема электрическая соединений. Пульт координат (схема 1 из 3-х)
6Б444Г.983.000Э4 - Схема электрическая соединений. Пульт переносный (схема 1 из 3-х)
6А445.900.031Э4 - Схема электрическая соединений. Бабка шпиндельная (схема 1 из 6-ти)
6А445.900.021Э4 - Схема электрическая соединений. Станок (схема 1 из 12-ти)
6А445.900.026Э4 - Схема электрическая соединений. Опорной стойки
6Б444Г.971.000Э4 - Схема электрическая соединений. Датчик периодической подачи
6Б444Г.993.000СБ - Усилитель фазочувствительный. Сборочный чертеж
6Б443Г.932.000СБ - Реле касания. Сборочный чертеж
6Б443Г.939.000СБ - Плата печатная. Сборочный чертеж
6Б443Г.940.000СБ - Формирователь импульсов. Сборочный чертеж
А90623.018 - Схема электрическая соединений. Панель привода подач с ПИ-регулятором
А90623.019 - Схема электрическая соединений. Блок управления
А93537.000СБ - Блок нелинейной коррекции. Сборочный чертеж
А93544.000СБ - Блок управления фазой. Сборочный чертеж
А93545.000СБ - Блок сигналов. Сборочный чертеж
А93612.000СБ - Блок стабилизированного питания (БСП) Сборочный чертеж
А93.110.000СБ - Блок усилителей. Сборочный чертеж
А93.105.001(001-1) - Решающий усилитель(РУ)
А93.511.001(001-Т) - Фазосдвигающее устройство (ФСУ)
А93.512.003(003-Т) - блок логики (БЛ)

Сведения о содержании драгоценных материалов - 6А445.000.000ПС3

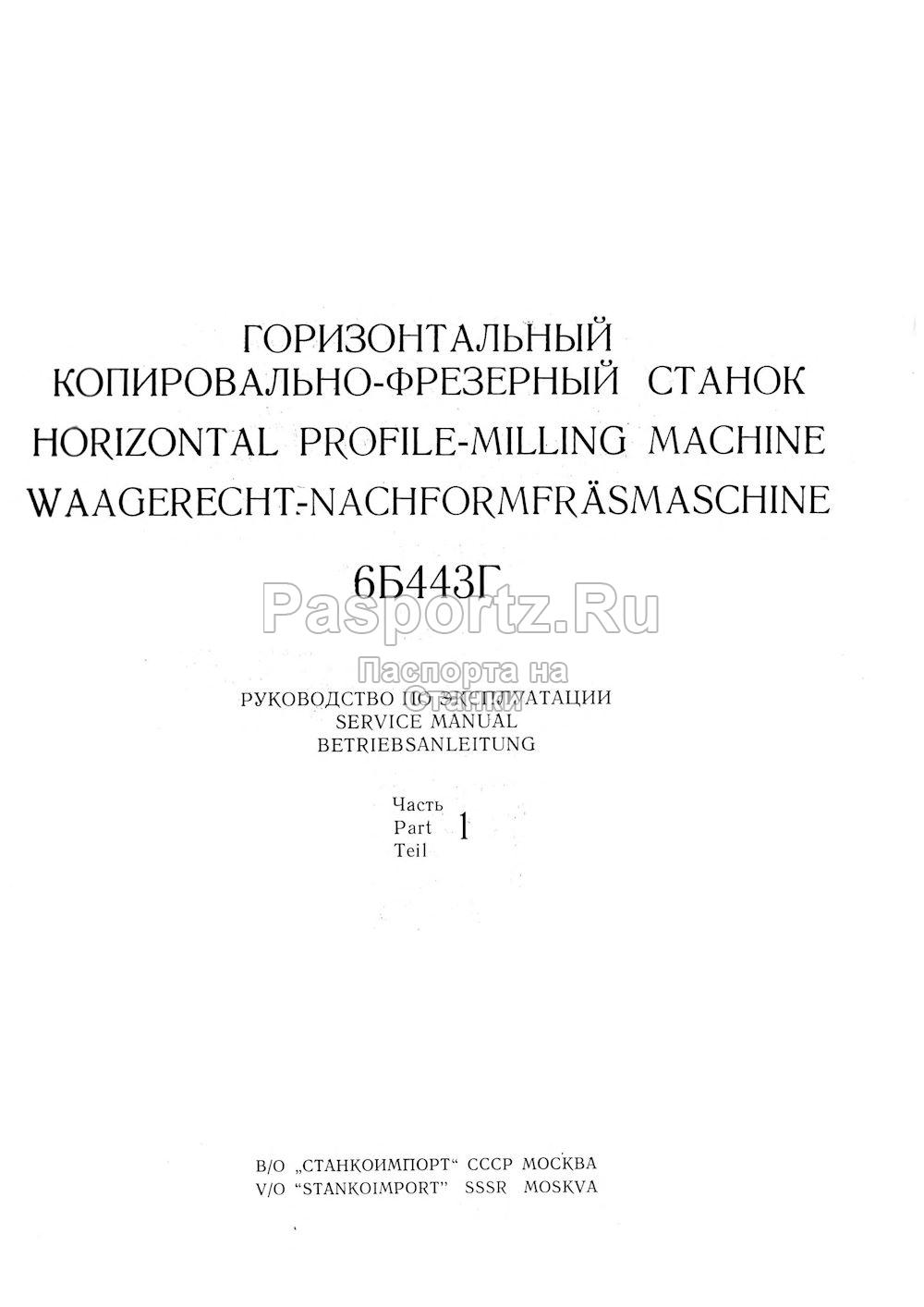

Гидравлика станка 6Б443Г
-Гидрораспределители Р-102
-Пневмогидроаккумуляторы типа АР
-Станция гидропривода Г48-8
-Фильтры пластинчатые Г41-1, Г41-2
