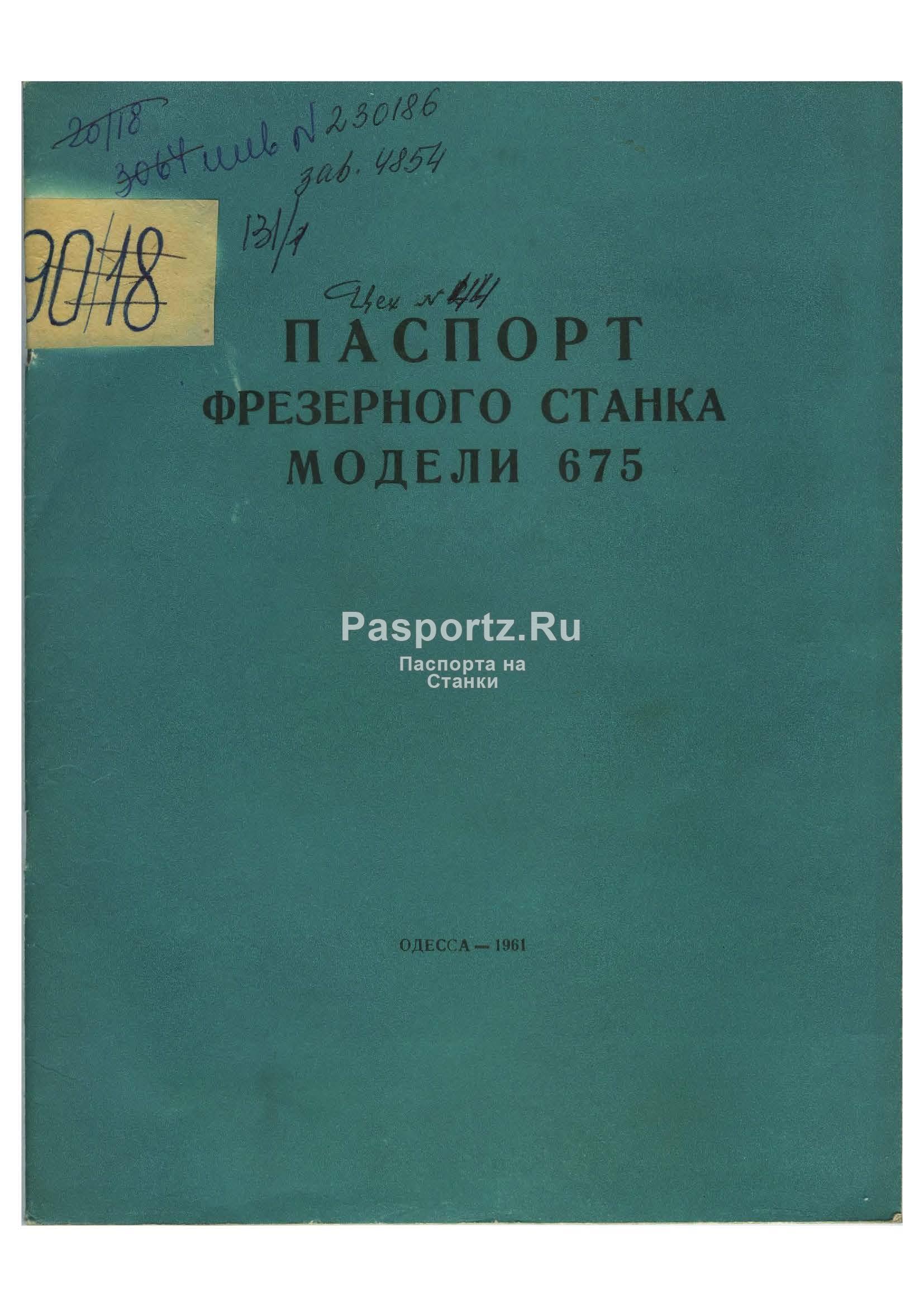

Паспорт на станок 675
чертежи и все схемы 675
Скачать паспорт на станок 675 (демо версия) |
Модель | 675 |
Тип оборудования | Инструментальный широкоуниверсальный фрезерный |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- 675 г Вильнюс | - 675 г Ереван |
Паспорт на 675 инструментальный широкоуниверсальный фрезерный
Завод изготовитель: Станкостроительный завод С.М.Кирова г Одесса
Год документации: 1961 г
1.Руководство по эксплуатации -
Содержание
1.НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ СТАНКА
2.РАСПАКОВКА И ТРАНСПОРТИРОВКА СТАНКА
Указания по распаковке и транспортировке
-Схема транспортировки станка 675
3.ФУНДАМЕНТ СТАНКА, МОНТАЖ, УСТАНОВКА
Указания по установке станка
Установочный чертеж
4.ПОДГОТОВКА СТАНКА К ПЕРВОНАЧАЛЬНОМУ ПУСКУ

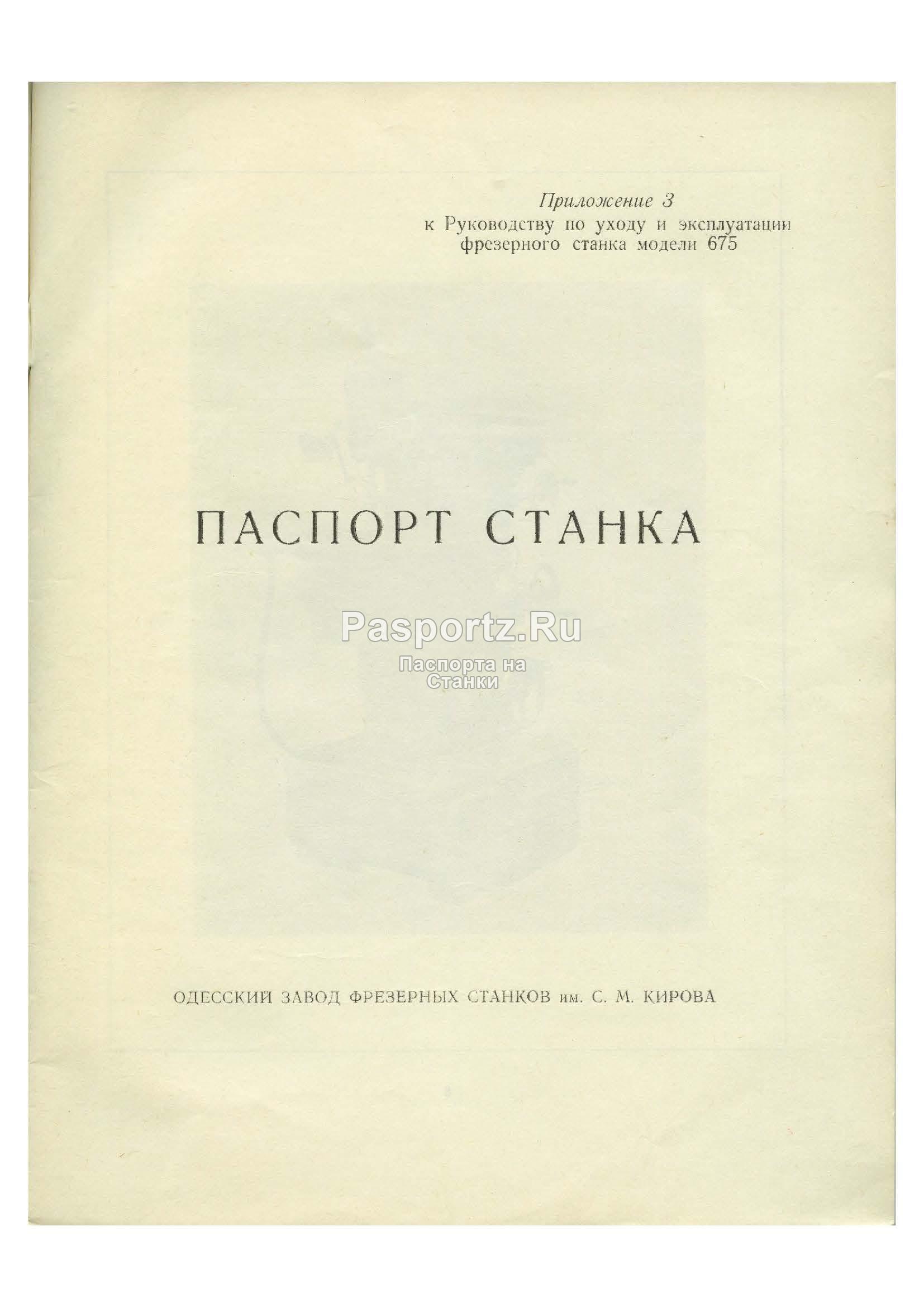

5.ПАСПОРТ СТАНКА 675
Общие сведения, основные данные
Основные размеры и посадочные места
-Схема расположение органов управления
Спецификация органов управления
-Кинематическая схема
Спецификация зубчатых и червячных колес, червяков, винтов, гаек, цепных звездочек
-Кинематическая схема принадлежности
Спецификация зубчатых, червячных, колес, червяков, винтом, гаек, принадлежностей
Механизм главного движения
Механизм подач и кинематический расчет подачи стола и горизонтальной бабки
-Схема расположение подшипников
Спецификация подшипников качения
Эксплуатационная характеристика станка
Ведомость принадлежностей и инструмента
6.ОПИСАНИЕ СТАНКА

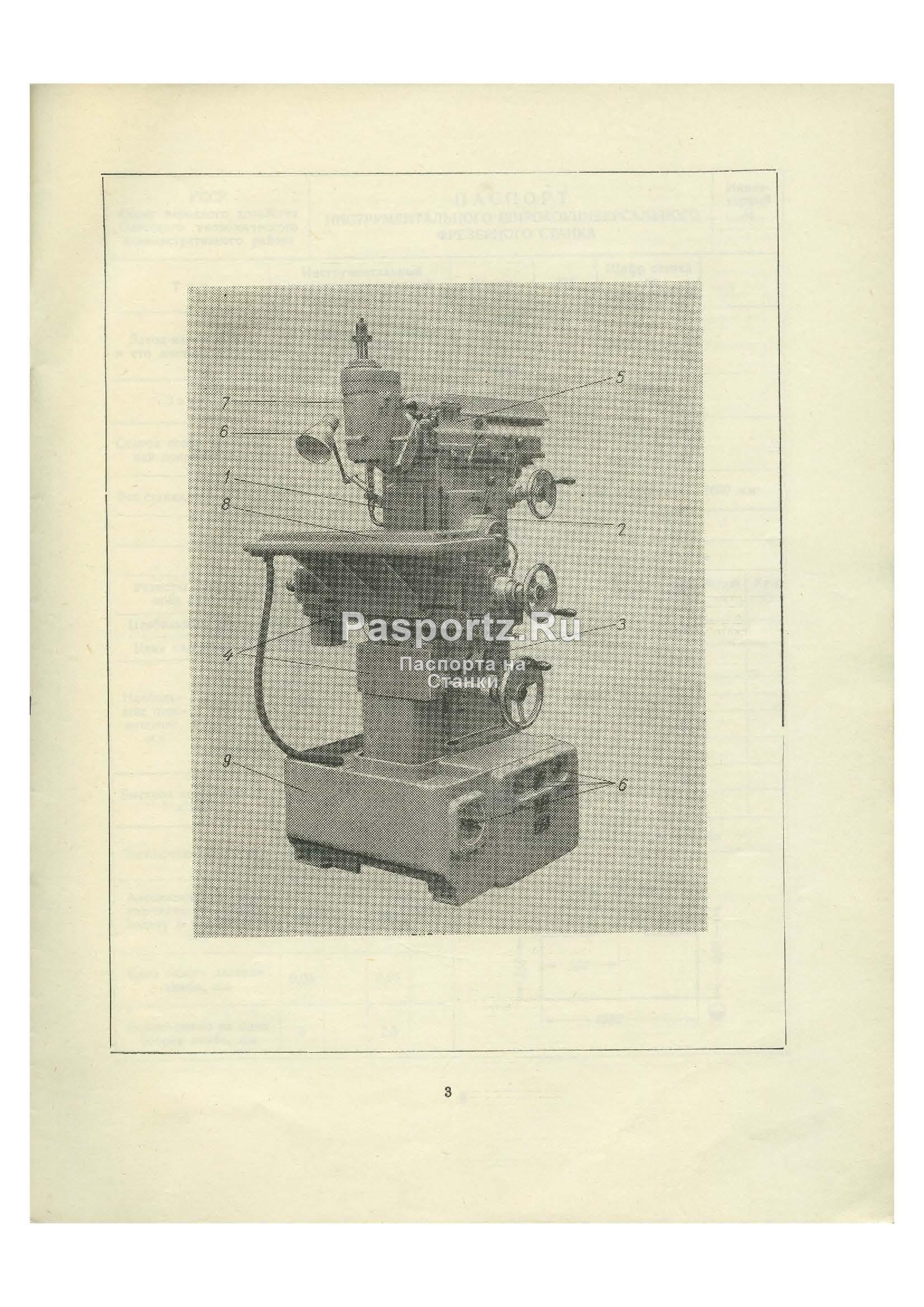

Общая компоновка станка
Краткое описание узлов и принадлежностей станка
Общие виды узлов и принадлежностей
7.ПАСПОРТ ЭЛЕКТРООБОРУДОВАНИЯ СТАНКА
-Принципиальная электросхема
-Монтажная электросхема
-Общий вид размещения электрооборудования
Спецификация электроаппаратуры
Описание электросхемы станка
8.СМАЗКА СТАНКА
-Схема смазки
Спецификация смазочных мест станка
спецификация смазочных мест принадлежностей
Указания по обслуживанию смазочной системы
9.ПЕРВОНАЧАЛЬНЫЙ ПУСК СТАНКА
10.НАЛАДКА СТАНКА
11.РЕГУЛИРОВКА СТАНКА
Акт приемки - 15 стр.
Чтобы заказать это руководство к станку, воспользуйтесь любым из перечисленных ниже способов связи с нами:
-
Отправить заявку через форму
-
Связаться с нами по любому
-
Отправить письмо на e-mail:
Мы ответим на вашу заявку в кротчайшие сроки и предоставим всю информацию
Инструментальный широкоуниверсальный фрезерный
