Паспорт на станок 6А75В
чертежи и все схемы 6А75В
Скачать паспорт на станок 6А75В (демо версия) |
Модель | 6А75В |
Тип оборудования | Консольно-фрезерный |
Состав документации: | Не полный |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- 6А75ВФ1 |
Паспорт на инструментально широкоуниверсальный фрезерный станок 6А75В
Завод изготовитель: Станкоимпорт
Год документации:
Комплект документации

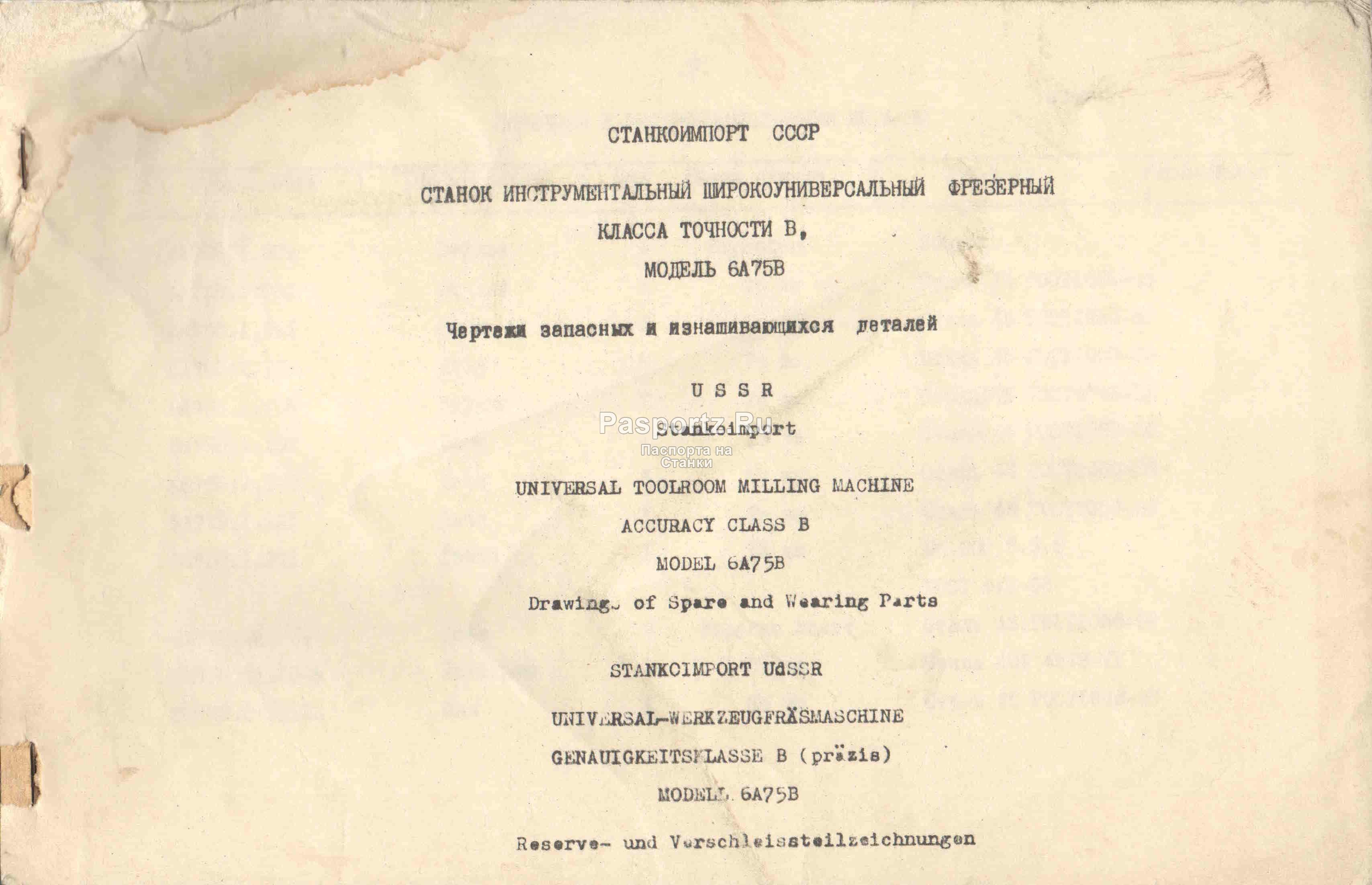

1.Чертежи запасных и изнашивающихся деталей - 141 стр.
1.Чертежи запасных и изнашивающихся деталей
Содержание
Вариатор
6А75В.1.002 - Втулка
6А75В.1.002/1 - Втулка
6А75В.1.102 - Винт
6А75В.1.105 - Диск
6А75В.1.106 - Втулка
6А75В.1.107 - Диск
6А75В.1.120 - Диск
6А75В.1.121 - Диск
6А75В.1.201 - Гайка
Коробка подач
6А75В.2А.103 - Диск
6А75В.2А.104А - Шестерня
6А75В.2А.111А - Вал
6А75В.2А.112 - Шестерня
6А75В.2А.113 - Полумуфта
6А75В.2А.114А - Шестерня
6А75В.2А.115 - Вал-шестерня
6А75В.2А.116 - Шестерня
6А75В.2А.118 - Вал
6А75В.2А.119 - Шестерня
6А75В.2А.120 - Кольцо
6А75В.2А.121 - Шестерня
6А75В.2А.122 - Шестерня
6А75В.2А.125А - Диск
6А75В.2А.126 - Шестерня
6А75В.2А.154 - Шестерня
6А75В.2А.163А - Сухарь
6А75В.2А.201 - Втулка
6А75В.2А.202 - Втулка
6А75В.2А.203 - Втулка
Суппорт
6А75В.3А.019 - Клин
6А75В.3А.020 - Клин
6А75В.3А.042 - Диск наружный
6А75В.3А.101 - Винт
6А75В.3А.107 - Шестерня
6А75В.3А.115 - Муфта кулачковая
6А75В.3А.134 - Вал
6А75В.3А.168 - Ступица
6А75В.3А.223 - Диск внутренний
6А75В.3А.301 - Гайка
6А75В.3А.302 - Гайка
Головка
6А75В.4А.101 - Гильза
6А75В.4А.102А - Шпиндель
6А75В.4А.103А - Шестерня коническая
6А75В.4А.104А - Шестерня коническая
6А75В.4А.105Б - Шестерня
6А75В.4А.121А - Шомпол
Редуктор
6А75В.5.014А - Шкив
6А75В.5.101А - Вал
6А75В.5.102Б - Шестерня
6А75В.5.105В - Вал-Шестерня
6А75В.5.202А - Сухарь
Шпиндель горизонтальный
6А75В.6.101А - Шпиндель
6А75В.6.105А - Шомпол
6А75В.6.110А - Втулка
6А75В.6.115 - Шестерня
6А75В.6.201 - Гайка
6А75В.6.202 - Гайка
Станина
6А75В.7А.018 - Клин
6А75В.7А.028 - Втулка
6А75В.7А.029 - Шкив
6А75В.7А.030 - Шкив
6А75В.7А.101А - Винт
6А75В.7А.102А - Вал
6А75В.7А.104 - Шестерня коническая
6А75В.7А.105 - Шестерня коническая
6А75В.7А.106Б - Муфта
6А75В.7А.107 - Шестерня
6А75В.7А.110 - Шестерня
6А75В.7А.111 - Шестерня
6А75В.7А.125Б - Муфта
6А75В.7А.130Б - Эксцентрик
6А75В.7А.131В - Ось шестерня
