Паспорт на фрезерный станок FA3V TOS
Завод изготовитель: Чехословакия
Год документации: -

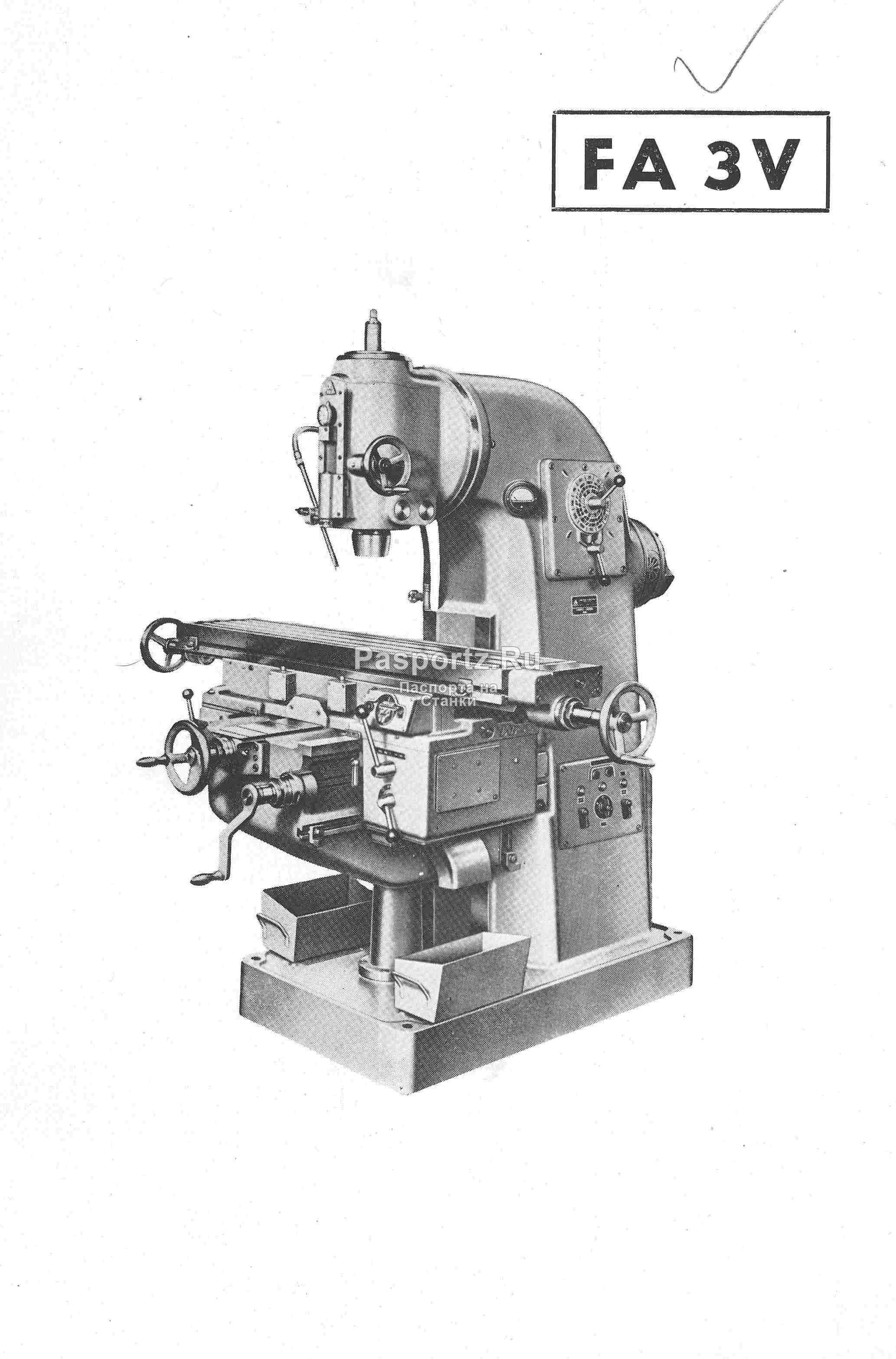

Фрезерный станок FA3V представляет собой станок консольного типа для обработки изделий средних и мелких размеров, весом не более 250 кг. Привод станка осуществляется от двух электромоторов. Привод шпинделя исполнен от самостоятельного электромотора с непосредственной передачей зубчатыми колесами без ремней. Привод подач исполнен также от самостоятельного электромотора зубчатыми колесами без ремней. Индивидуальным электромотором приводится в движение насос для охлаждения и насос для смазки. Основание станка исполнено в качестве резервуара для охлаждающей жидкости. Переключение чисел оборотов коробки скоростей осуществляется при помощи двух рукояток, а коробки механизма подач при помощи одной рукоятки. Направление движений включается при помощи одной рукоятки, причем одновременно загоряет-ся контрольная лампочка включенного движения. Рабочая подача включается отдельной рукояткой, причем включение можно производить только при вращающемся шпинделе. Ускоренный ход включается той же рукояткой и можно его включать как во время хода шпинделя, так и при остановленном шпинделе. Электрооборудование расположено в нижней части стойки.


Руководство по обслуживанию и уходу за станком FA3V
Содержание

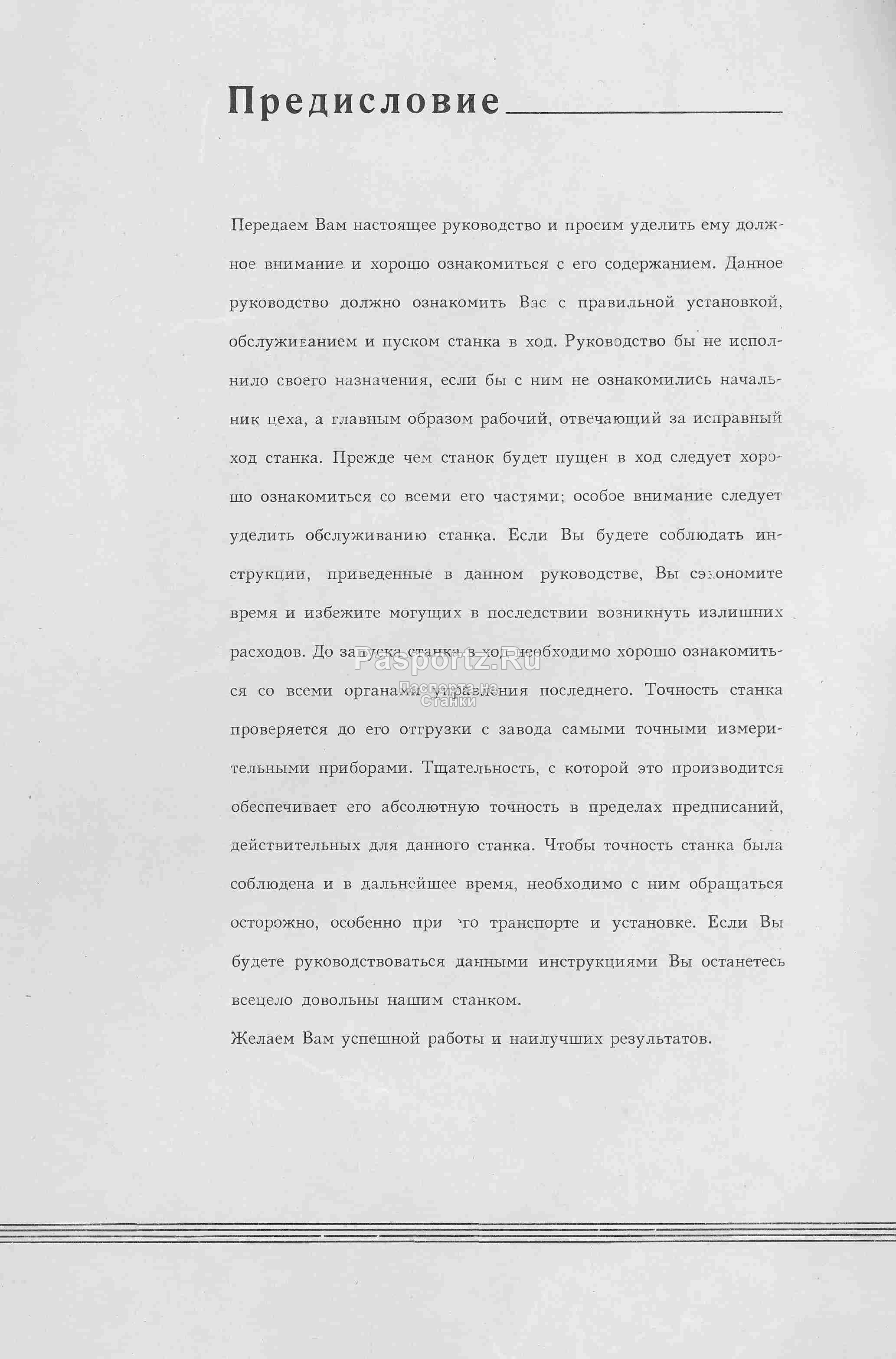

Предисловие
Список чертежей
Ориентиробочные данные станка
Нормальные принадлежности

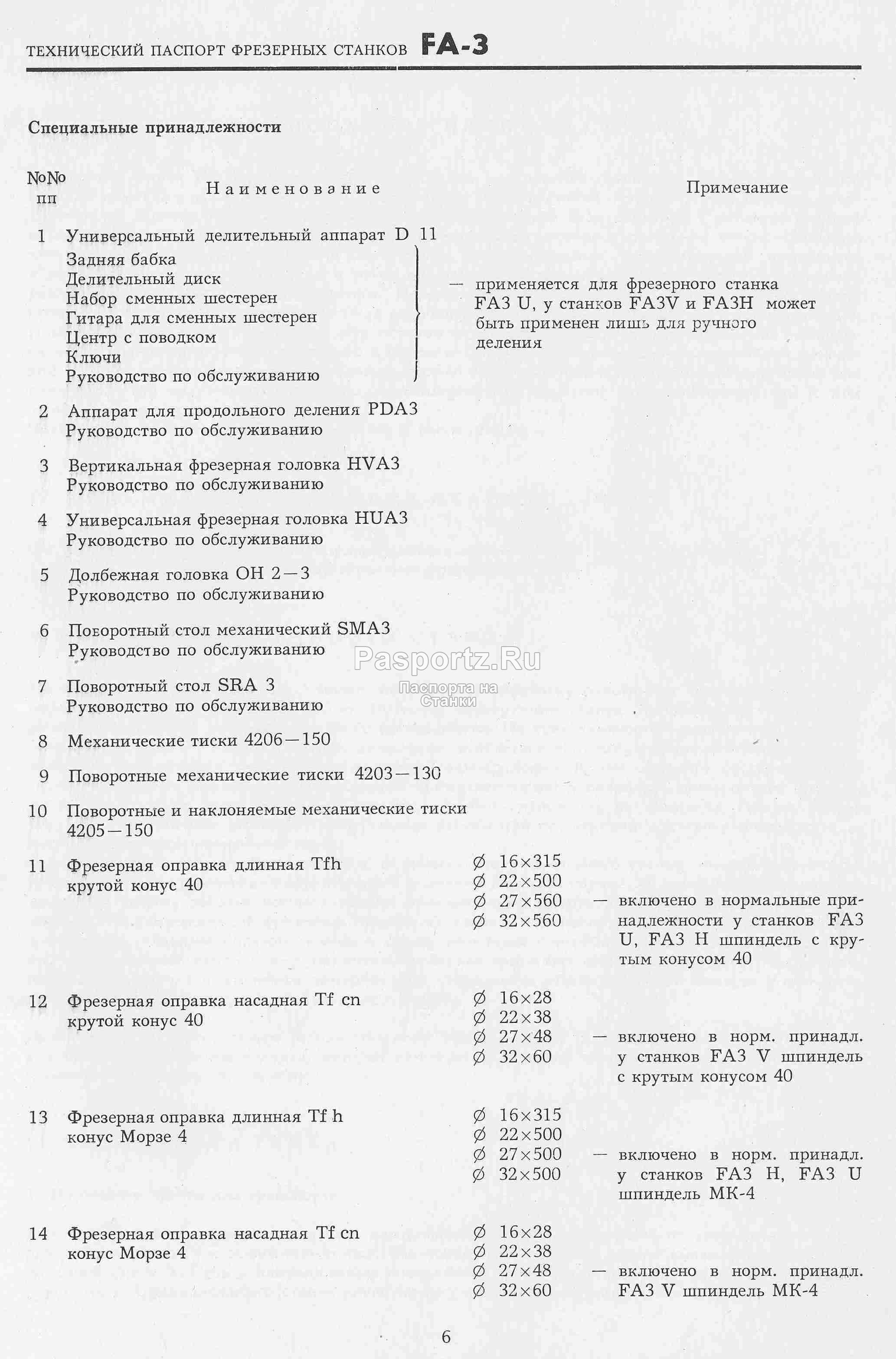

Специальные принадлежности
Основные данные
Техническое описание и принцип станка
Рабочие возможности станка
Транспортировка станка
Размеры станка и рабочего места
Установка станка- план фундамента
Электрооборудование станка и подключение станка к сети
Спецификация предохранителей и тромозащит
Примененные электромоторы
Описание главных частей станка, обслуживание и ухода за ними
Список главных частей
Стойка фрезерного станка
Шпиндельной головка
Редукторная коробка шпинделя
Таблица скоростей резания
Консоль
Столы
Коробка механическая подач
Распределительная коробка
Приработка станка после его установки
Смазка станка
Охлаждение
Инструкции по запазыванию запасных частей
Смазка станка
План смазки
Список быстроизнашивающихся деталей
Список подшипников качения
Заключение

Список чертежей
Кинематическая схема FA3 H,V
Кинематическая схема FA3 U
Подвешивание станка на крюк крана FA3V
Подвешивание станка на крюк крана FA3H,U
Главные размеры FA3V
Главные размеры FA3H
Главные размеры FA3U
План фундамента
Электросхема
Органы обслуживания FA3V
Органы обслуживания FA3H,U
Включение подач
Шпиндель с крутым конусом 40 FA3H, U
Шпиндель с крутым конусом 40 дюймовое исполнение FA3H,U
Шпиндель с конусом Морзе 4 FA3H,U
Шпиндель с крутым конусом 40 FA3V
Шпиндель с крутым конусом 40, дюймовое исполнение FA3V
Шпиндель с конусом Морзе 4 FA3V
Закрепление фрезерной оправки
Закрепление фрезерной оправки с редукциаонной вставкой и муфтой
Включение скоростей шпинделя
Калькулятор
Стойка FA3H,U
Шпиндель с крутым коносом 40 в сборе FA3H, U
Шпиндель с коносом 4 в сборе FA3H, U
Стойка FA3V
Шпиндельная головка FA3V
Шпиндель с крытым конусом 40 в сборе FA3V
Шпиндель с конусом Морзе 4 в сборе FA3V
Шпиндель с крутым конусом 40 в сборе, дюймовое исполненине FA3V
Шпиндель с крутым коносом 40 в сборе, дюймовое исполнение FA3V
Коробка скоростей
Консоль
Столы FA3H, v
Столы FA3U
Коробка механизма подач
Распределительная коробка
Хобот с подшипниками и подпорками FA3H,U
Охлаждение и смазка FA3H,V
Охлаждение и смазка FA3U
Размеры зажимныех пазов стола
Список быстроизнашивающихся частей
