Паспорт на фрезерный вертикальный с ЧПУ ФП-7МН6
Завод изготовитель: Савеловский произодственное объединение ПРОГРЕСС
Год документации: 1987 г

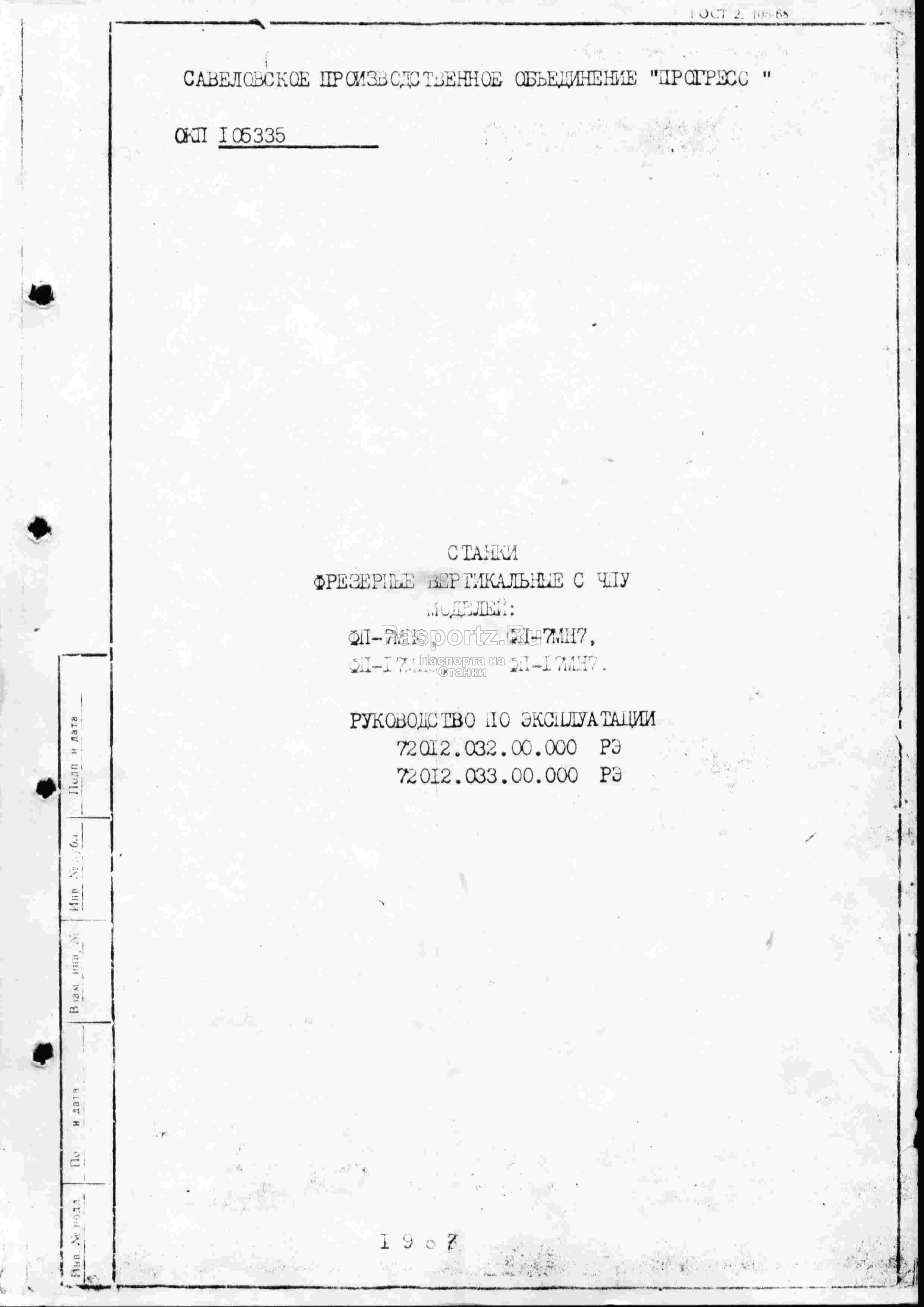

Руководство по эксплуатации 72012.032.00.000РЭ 72012.033.00.000РЭ - 178 стр.
Содержание
1.ТЕХНИЧЕСКОЕ ОПИСАНИЕ

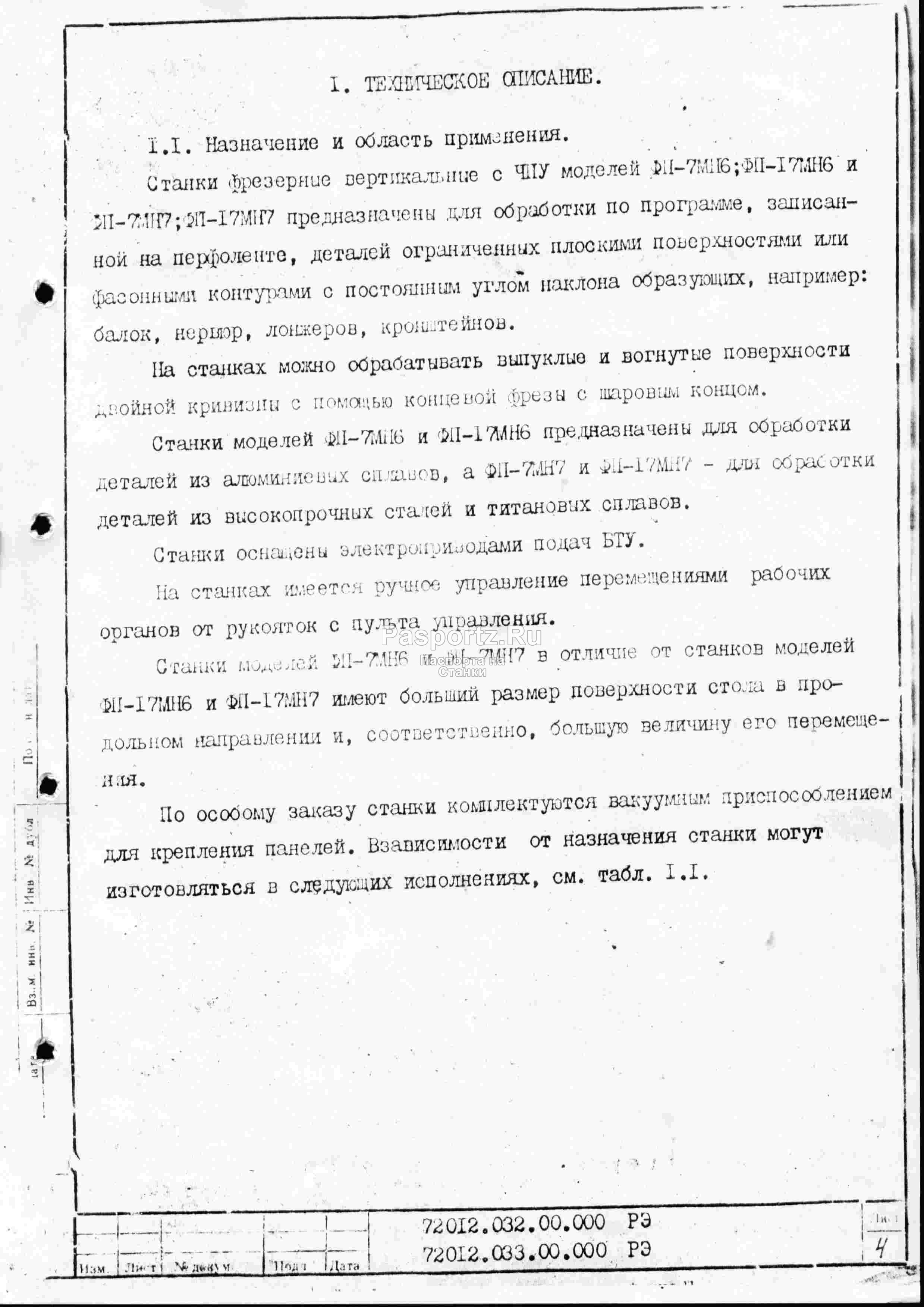

1.1.Назначение и область применения
1.2.Состав станка
1.3.Устройство и работа станка и его составных частей
-Схема кинематическая ФП-17МН
Электрооборувание 72012.032.000
1.5.Гидрооборудование
-Схема гидравлическая принципиальная
Установка гидропанели и насосно-моторного агрегата
1.6.Система смазки
-Схема смазки
2.ИСНТРУКЦИЯ ПО ЭКСПЛУАТЦИИ
2.1.Общие указания
2.2.Указание мер безопасности
2.3.Порядок установки
-Схема транспортировки
Установка станка
2.4.Регулирование
2.5.Схема расположения подшипников
-Схема расположение подшипников
3.ИНСТРУКЦИЯ ПО ПРОГРАММИРОВАНИЮ
3.1.Область применения инструкции
3.2.Код и перфолента
3.3.Структура программы
3.4.Задание подготовительных фунцкий
3.5.Методы програмирования интерполяции
3.6.Задания скорости передач
3.7.Пауза
3.8.Коррекция
3.9.Задание смешанной функции
3.10.Переключение числа оборотов шпинделя и смены инструмента
3.11.Особенности программирования для станка ФП-7МН управляемого устройством Лул 43м
3.12.Пример программирования для станка ФП-7М с управлением устройством Луч 43М
4.ПАСПОРТ
4.1.Общие сведения
4.2.Основные технические данные и характеристики
4.3.Комплект поставки
4.4.Свидетельство о приемке
4.5.Свидетельство о выходном контроле электроборудования
4.6.Свидетельство об упаковке
4.7.Свидетельство о консервации
4.8.Сведеня об изменениях
Комплект ЗИП - 7 стр.
2.Схема модернизированная с нц-210 - 2005 года - 17 чертежей
- Описание к чертежам нет.
3.Схема модернизированная ФП17М.903.000Э3 - 26 чертежей
- описание к чертежам нет
