Паспорт на консольно горизонтально-фрезерный станок FU450RApUG
Завод изготовитель: РУП Гомельский станкостроительный завод им. С.М. Кирова
Год документации: 2003-2006

Комплект документации не полный вот что есть:

Рис 6.9 - Схема кинематическая принципиальная
Рис 6.10 - Схема кинематическая принципиальная головки фрезерной
7.Электрооборудование
7.1. Описание элементов управления
7.1.1.Элементы управления пульта
7.1.2.Элементы управления панели
-Пульт управления FU450RApUG
-Панель управления FU450RApUG
7.1.3.Элементы управления, находящиеся на станке
7.2.Обслуживание станка
7.2.1.Подготовка станка к работе
7.2.2.Работа станка
7.2.2.1.Привод вращения шпинделя
7.2.2.2.Аварийное отключение
7.2.2.3.Включение станка
7.2.2.4.Режим работы Ручное управление
7.2.2.5.Изменение скорости подачи при вращающемся шпинделе с ускоенной и наоборот
7.2.2.7.Изменение оси перемещения
7.2.2.8.Режим работы ""Толчок""
7.2.2.9.Режим работы Наладка
7.2.2.10.Специальная функция
7.2.2.11.Привод вращения шпинделя головки ApUG
7.2.3.Устройство электромеханического зажима инструмента
7.2.3.1.Зажим инструмента
7.2.3.2.Режим инструмента
7.2.4.Станочный светильник
7.2.5.Режим автоматического управления
7.3.Указания мер безопасности
8.Система смазки и ее описание, всех точек смазки станка
-Точки смазки
-Схема смазки принципиальная
9.Установка станка
-Схема транспортировка станка
-Схема транспортирования головки
-Монтажный чертеж FU450RApUG-01, 02, 06
10.Порядок работы на станке
11.Возмоные неисправности и методы их устранения
12.Особенности разборки и сборки при ремонте
14.Свидетельство о приемке
15.Хранение
16.Указания по техническому обслуживанию, эксплуатации и ремонту

Чертежи в паспорте:
Рис.6.9.Схема кинематическая принципиальная
Рис.6.10.Схема кинематическая принципиальная головки фрезерной

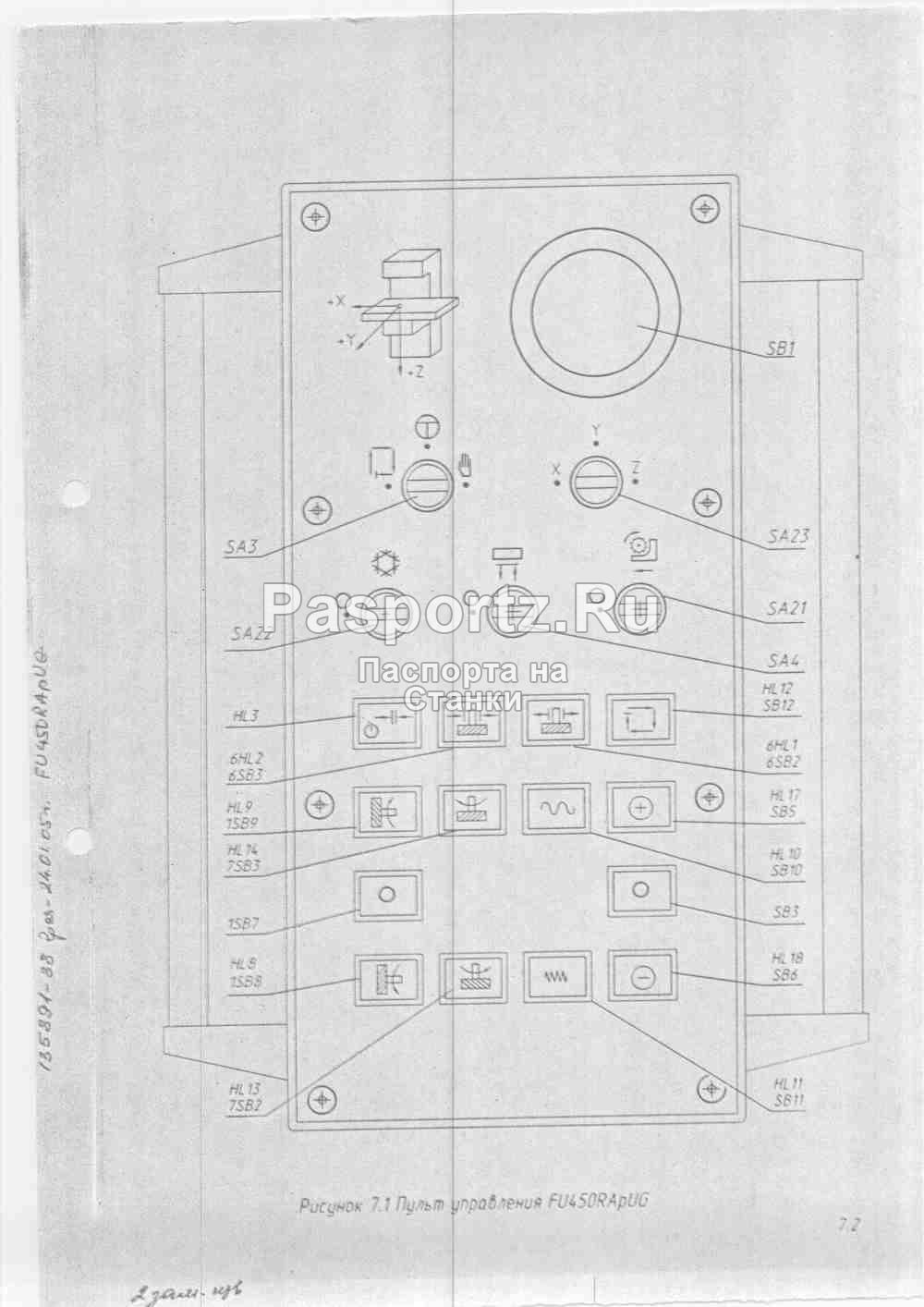

Рис.7.1.Пульт управления FU450RApUG

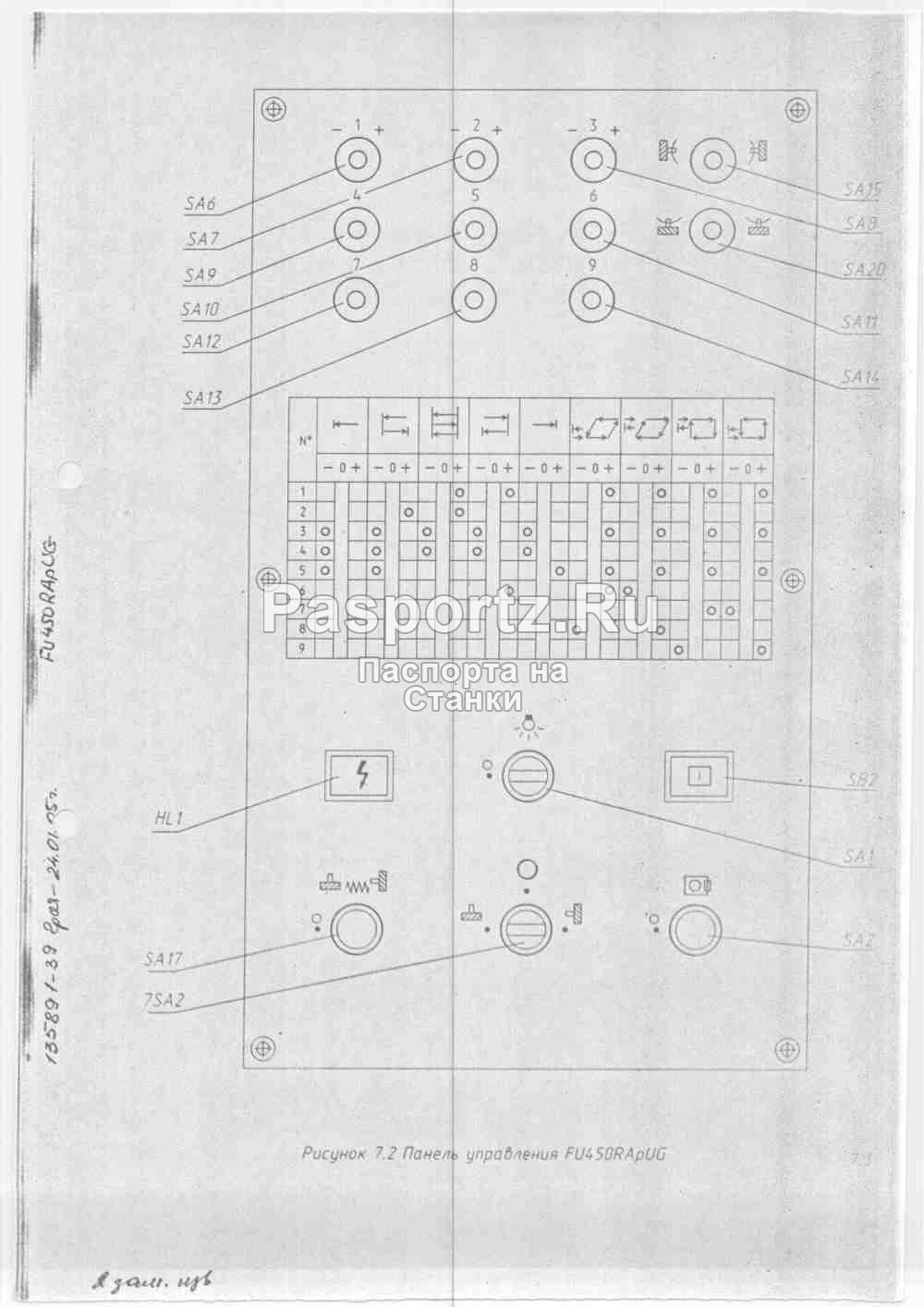

Рис.7.2.Панель управления
Рис.8.1.Точки смазки
Рис.8.2.Смазка дозированная. Схема смазки принципиальная
Рис.8.3.Схема точек смазки универсальной фрезерной головки
Рис.9.2.Схема транспортировка станка
Рис.9.3.Установка фрезерной головки
Рис.9.4, 9.4а, 9.5, 9.6.Монтажный чертежи
Рис.9.7.Темплет станков
Рис.9.8.Чертежи деталей крепления
Рис.9.9.Узлы, снимаемые при транспортировки
Рис.10.1.Диаграмма
Рис.10.2.График мощности и крутящего момента
Рис.10.3.Типы командных упоров
Рис.10.4.Вертикальный шпиндель
Рис.10.5.Варианты обработки
Рис.10.6,7,8,9,10,11.Установка упор
Рис.10.12.Напряжение клиновых ремней привода шпинделя
Рис.10.13.Привод маслянного насоса коробки скоростей
Рис.10.16.Расположение муфт в механизме
Рис.12.1.Приспособление для демонтажа коробки скоростей из стойки
Рис.12.2.Крепежные детали коробки скоростей
Рис. Схема расположение подшипников
Вставка - FU400.30.00.601
Гайка - FU400.20.10.201
Винт - FU400R-06.20.10.302
Гайка -FU400.20.10.304
Гайка поперечная - FU.00.40.00.201
Гайка правая - FU400.40.00.204
Гайка левая - FU400.40.00.205
Гайка синхронизирующая - FU400.40.00.205
Вал - FU400.40.00.301
Вал - FU400.40.00.365
Схемы электрические:
-FU400Rap.00.00.000Э3 - Схема электрическая принципиальная
-FU400Rap.00.00.000ЭП3 - Перечень к схеме
-FU400Rap.65..00.000Э4 - Схема электрическая соединения
-FU400Rap.60.00.000Э4.0 - Схема электрическая соединения
-FU400R.60.00.000.Э4.1 - Схема электрическая соединения
-FU400R.60.00.000.Э4.2 - Схема электрическая соединения
-FU400R.60.00.000.Э4.3 - Схема электрическая соединения
