Паспорт на пресс Ф1734 (Усилием 250т)
чертежи и все схемы Ф1734 (Усилием 250т)
Скачать паспорт на пресс Ф1734 (Усилием 250т) (демо версия) |
Модель | Ф1734 (Усилием 250т) |
Тип оборудования | Пресс винтовой с дугостаторным приводом |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- Ф1730А (Усилием 100т) | - Ф1732А (Усилием 160т) |
- Ф1734А (Усилием 250т) | - Ф1736А |
- Ф1738 |
Паспорт на пресс винтовой с дугостаторным приводом Ф1734 (250 т.с.)
Завод изготовитель: В/О "Станкоимпорт" г Москва
Год документации:
Комплект поставки
1.Руководство по эксплуатации - 36 стр.
2.Электрооборудование - 14 стр.

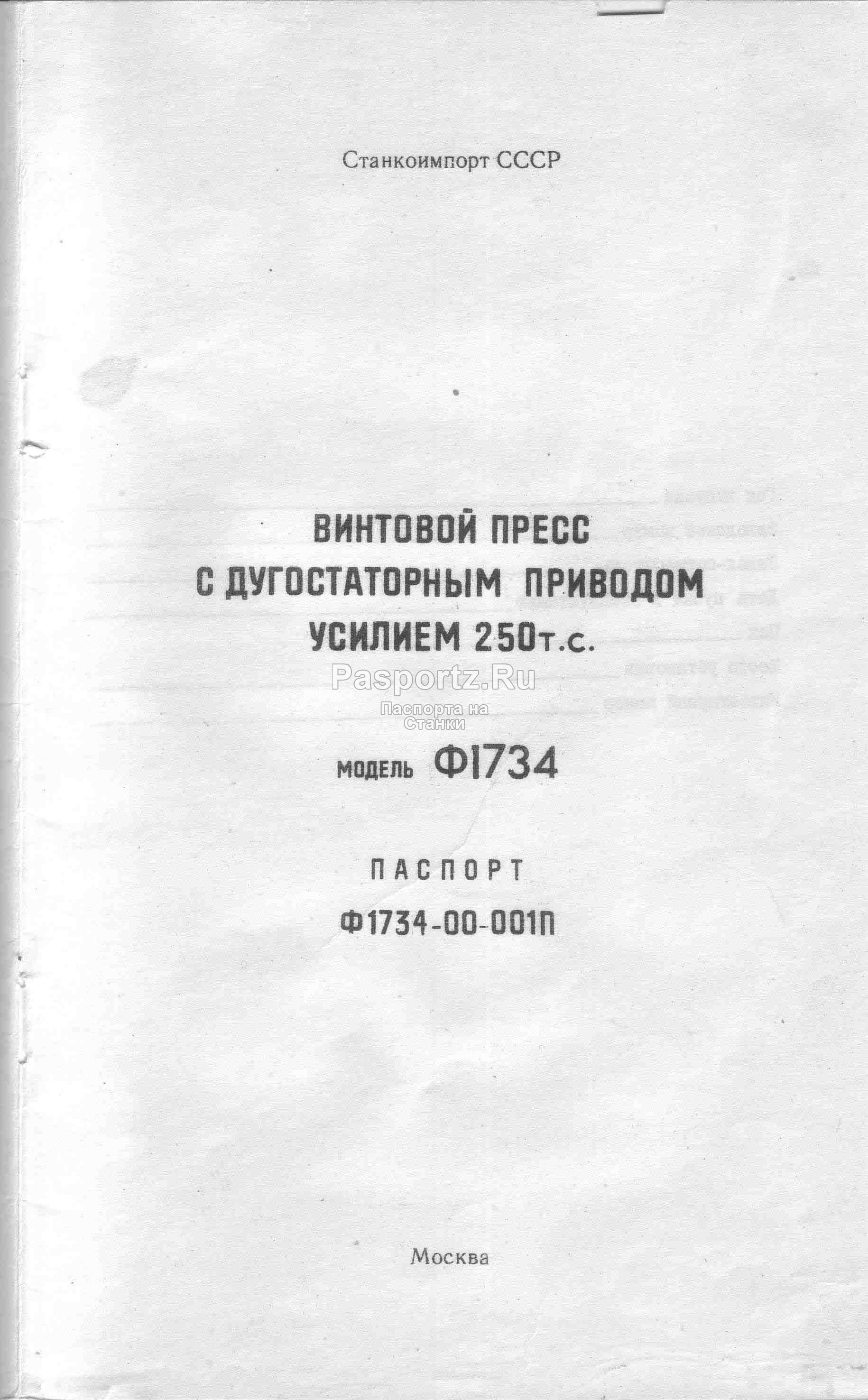

3.Паспорт - 22 стр.

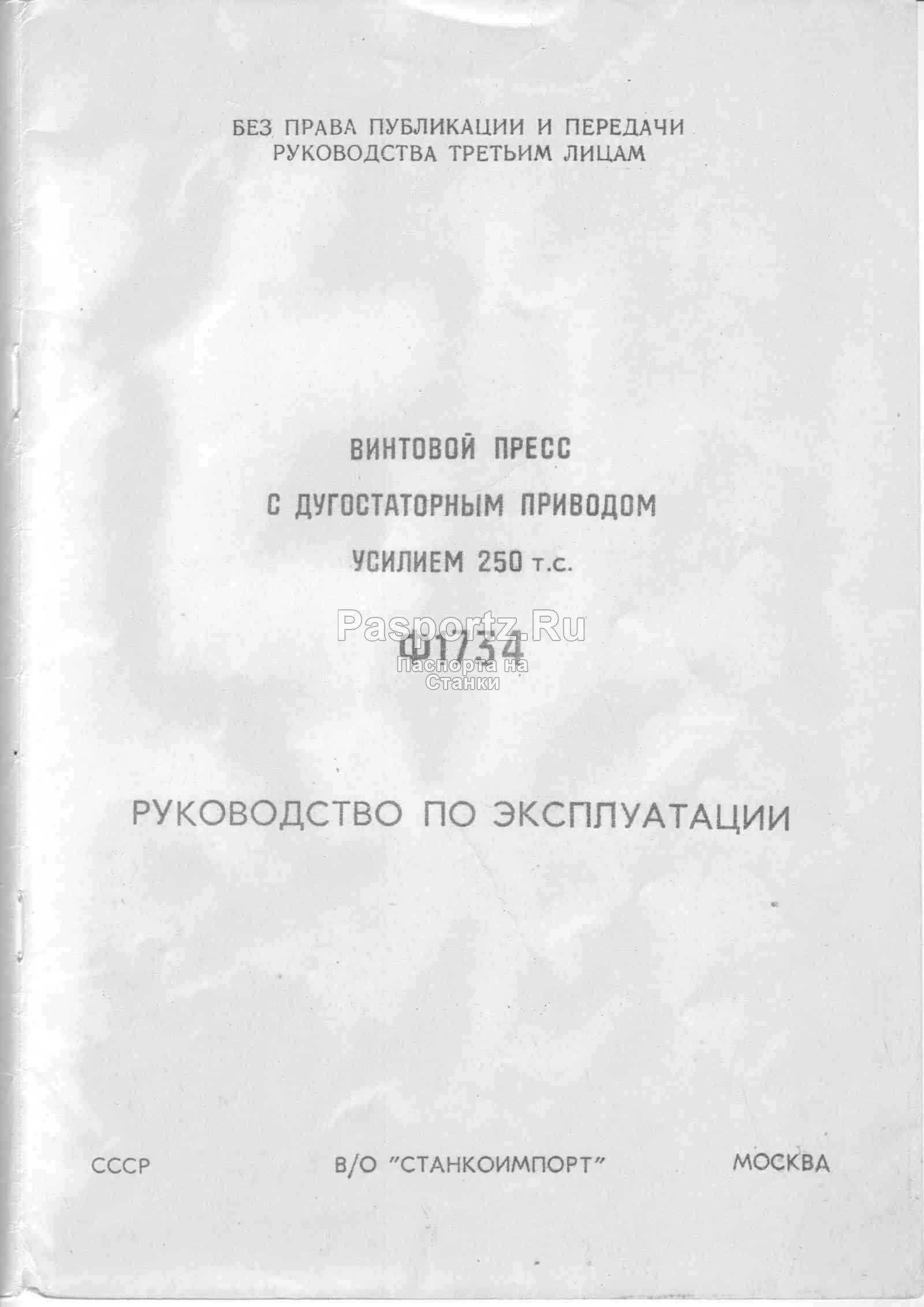

1.Руководство по эксплуатации
Содержание
1.ОБЩИЕ СВЕДЕНИЯ
2.ИНСТРУКЦИЯ ПО МОНТАЖУ
2.1.РАСПАКОВКА И ТРАНСПОРТИРОВАНИЕ
2.2.УСТАНОВКА ПРЕССА НА ФУНДАМЕНТ
3.ТЕХНИЧЕСКОЕ ОПИСАНИЕ
3.1.ПРИНЦИП ДЕЙСТВИЯ
3.2.УСТРОЙВО РАБОТА УЗВЛОВ
3.2.1.Станина
3.2.2.Ползун, винт
3.2.3.Электродугостаторный привод
3.2.4.Тормоз
3.2.5.Выталкиватель нижний
3.2.6.Система управления ходом ползуна и энергией удара
3.2.7.Пневмооборудование
3.2.8.Смазка
3.2.9.Площадка обслуживания привода
3.3.УПРАВЛЕНИЕ РАБОТОЙ ПРЕССА
3.3.1.Режим "Наладка" (толчковые перемещения по ползуна)
3.3.2.Резям "Одиночный ход (движение ползуна вниз,удар. возвращение ползуна в верхнее положение)
3.3.3.Непрерывыне возвратно-поступательные движения ползуна вниз-вверх
3.4.РАБОТА ВЫТАЛКИВАТЕЛЯ
3.5.ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ
4.РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
4.1.ПОДГОТОВКА ПРЕССА К ПУСКУ
4.2.ТЕХНОЛОГИЧЕСКОЕ ВАОЗМОЖНОСТИ ПРЕССА
4.3.ИНСТРУКЦИЯ ПО НАЛАДКЕ И РЕГУЛЕРОВКЕ
4.3.1.Регулировка эффективной энергии удара
4.3.2.Регулировка тормоза
4.3.3.Регулировка зазоров в пяте я в направляющих
4.3.4.Регулировка давления воздуха и подачи смазки
4.3.5.Регулировка хода выталкивателя
4.4.ИНСТРУКЦИЯ ПО УХОДУ И ОБСЛУЖИВАНИЮ
4.5.ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПРЕССА И СПОСОБЫ ИХ УСТРАНЕНИЯ
4.6.ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
5.ПРИЛОЖЕНИЯ
5.1.СПЕЦИФИКАЦИЯ БЫСТРОИЗНАШИВАЮЩИХСЯ ДЕТАЛЕЙ
5.2.ЧЕРТЕЖИ БЫСТРОИЗНАШИВАЩИСЯ ДЕТАЛЕЙ

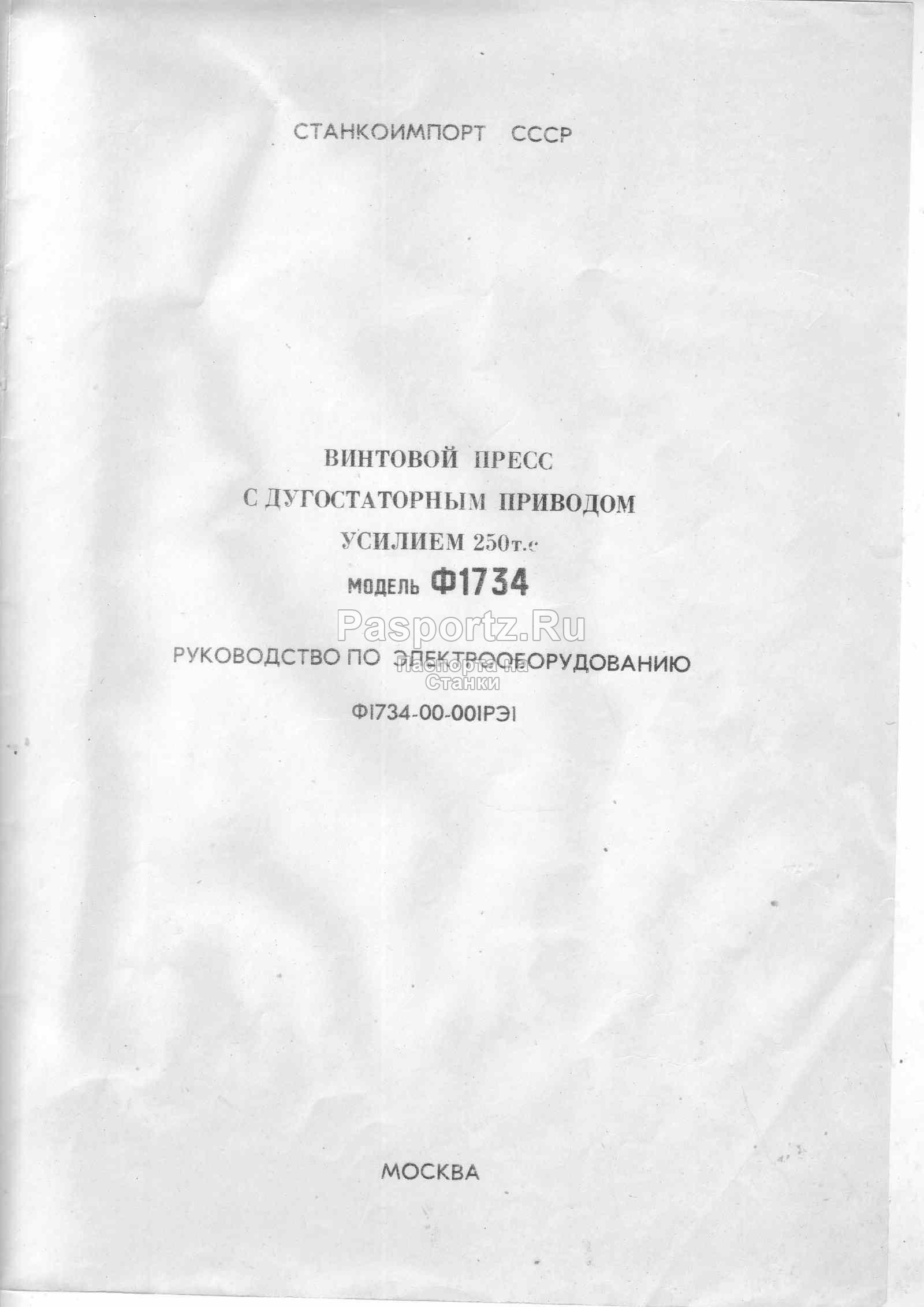

Электрооборудование - Ф1734.00.001РЭ1
Содержание
1.ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ
1.1.Общие сведения
1.2.Действие электросхемы
1.2.1.Одиночный ход с автоматической работой выталкивателя
1.2.2.Одиночный ход с ручной работой выталкивателя
1.2.3.Толчок (наладочный режим)
1.2.4.Непрерывные ходы (автоматическая работа)
1.3.СИГНАЛИЗАЦИЯ И БЛОКИРОВКА
2.УКАЗАНИЯ О ПОРЯДКЕ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ
3.УКАЗАНИЯ ПО ОБСЛУЖИВАНИЮ ЭЛЕКТРООБОРУДОВАНИЮ
4.ТЕХНИКА БЕЗОПАСНОСТИ
5.Инструкция по наладке
5.1.Режим "Наладка" с отключенным электроприводом
5.2.Расторшжявание
5.3.Наладка вниз
5.4.Наладка вверх
5.5.Одиночный ход
5.6.Проверка рабочего цикла в режиме одиночного
6.ПЕРЕЧЕНЬ ПОКУПНОГО ЭЛЕКТРООБОРУДОВАНИЯ
7.ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Приложения
-Ф1734-93Б-001СБ Сборочный чертеж
-Ф1734-93Б-001Э3 Схема электрическая принципиальная
-Ф1734.93А-002АЭ2 Схема электрическая принципиальная
-Ф1734-93Б-001Э4 Схема электрическая соединений машины
-Ф1734-96-001Э4 Схема электрическая соединений электрошкафа
-Ф1734-92А-002АЭ4 Схема электрическая соединений электрошкафа
-Схема обмотки дугостаторов 5УВ.671.008-03
-Схема внешних соединений выключателя путевого бесконтактного
Строительное задание Ф1730А-01-001СБ
Строительное задание Ф1736А-01-001СБ
