Паспорт на ножницы Н481А
чертежи и все схемы Н481А
Скачать паспорт на ножницы Н481А (демо версия) |
Модель | Н481А |
Тип оборудования | Ножницы листовые |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Паспорт на Ножницы кривошипные листовые с наклонным ножом Н481А
Завод изготовитель: Азовский завод КПО
Год документации: 1982 г
Комплект документации Н481А

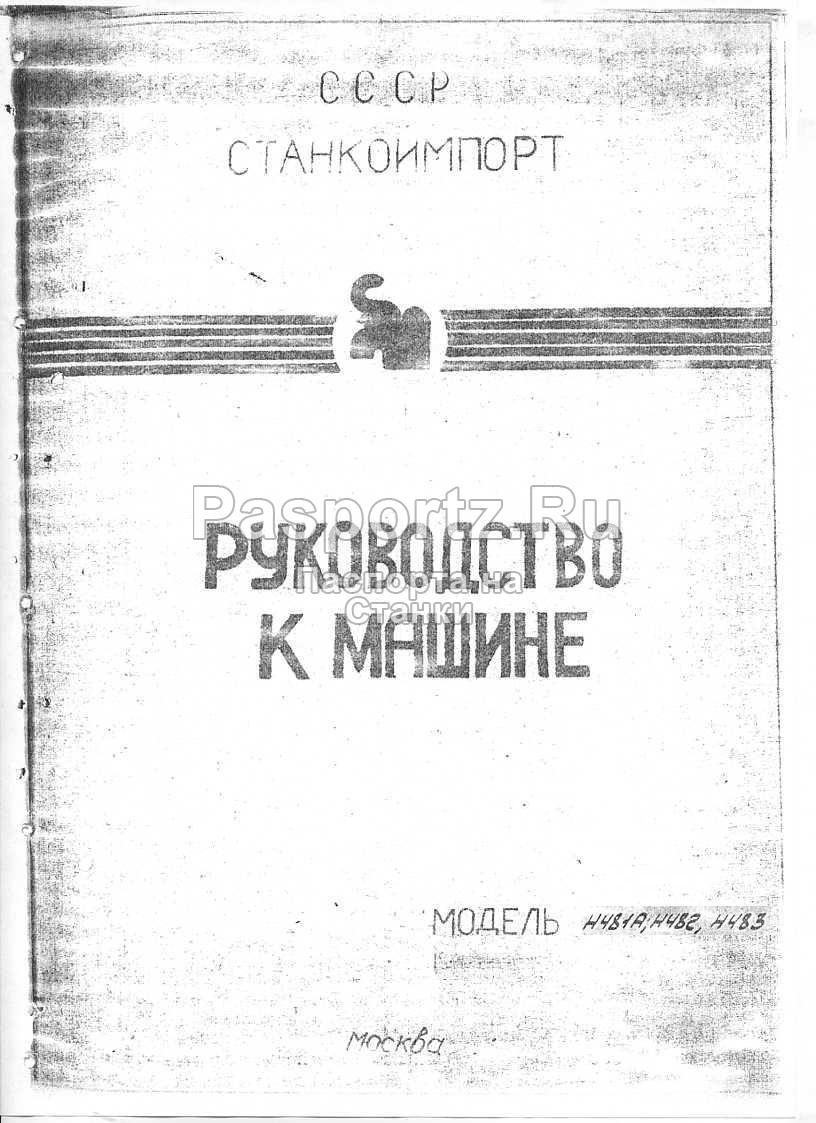

Руководство по эксплуатации

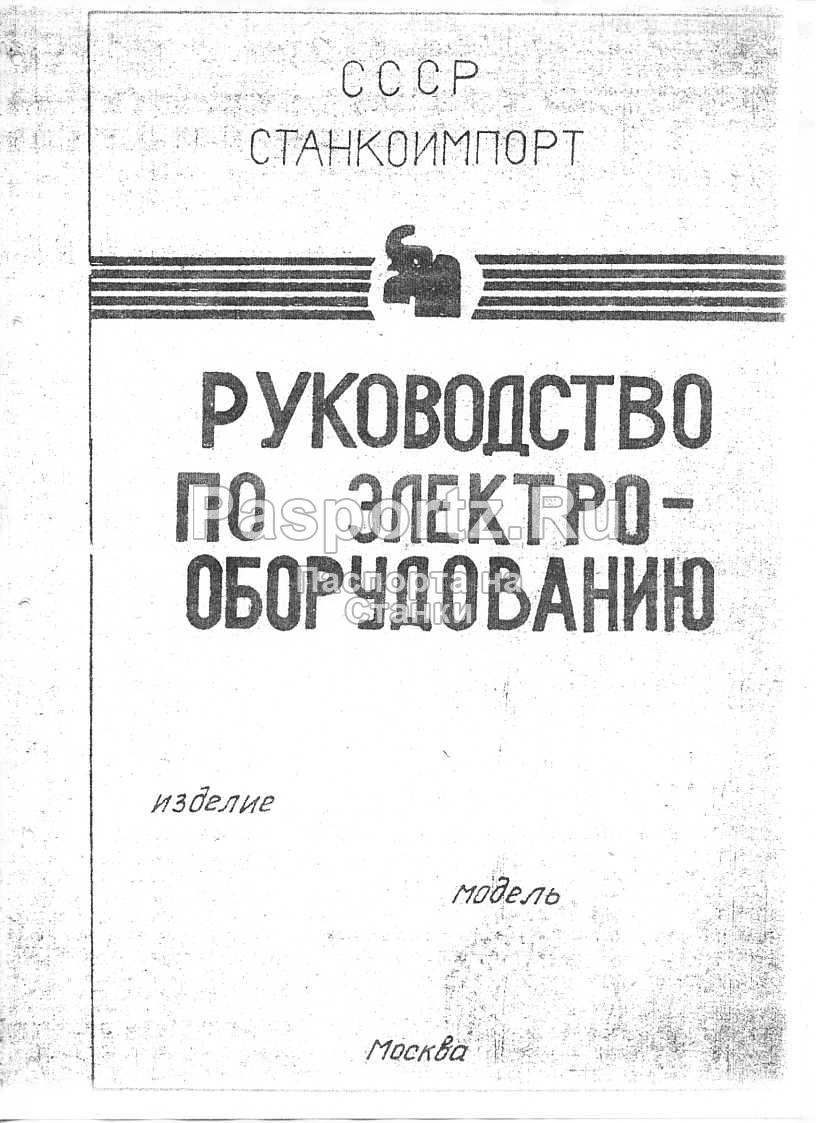

Электрооборудование

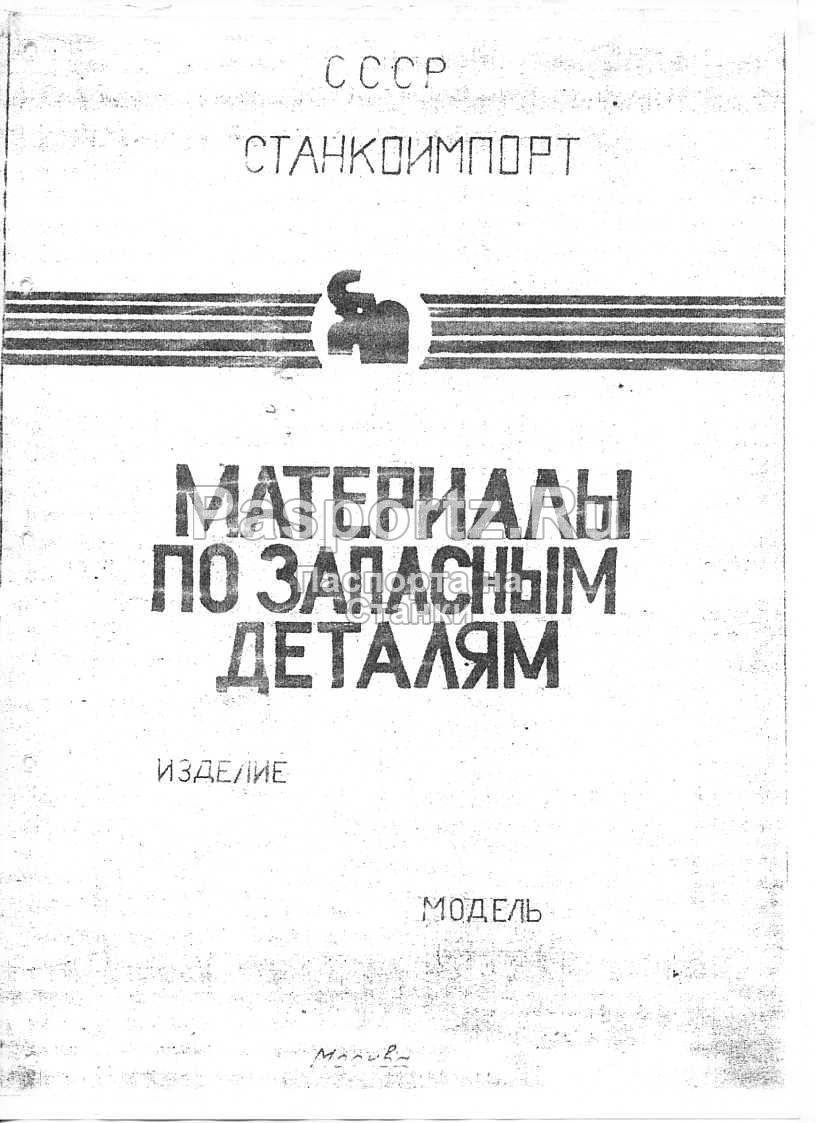

Материалы по запасным частям

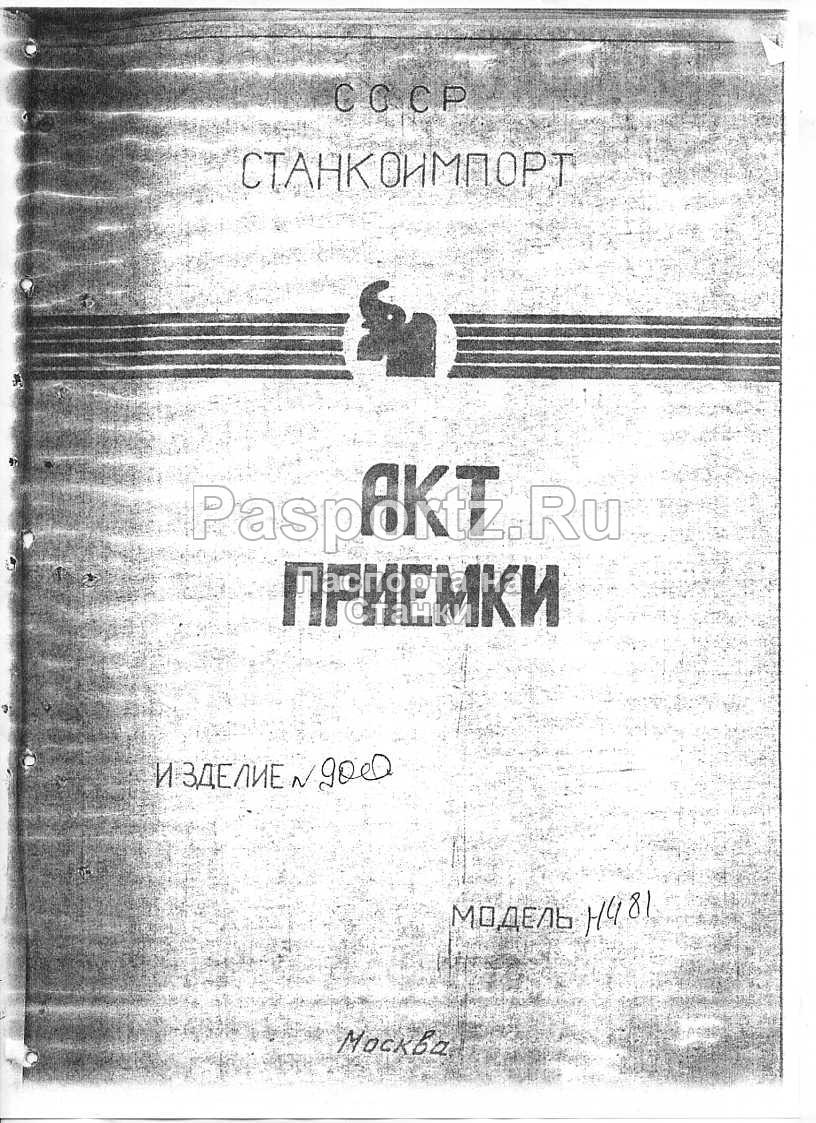

Акт приемке
Паспорт БУБ-2АХЛ4 Блок управления бесконтакный (ЗВС 607.161ПС) см отдельно
Руководство по эксплуатации
Содержание:
Руководство к машине
1. Вниманию потребителей
2. Назначение и область применения ножниц
3. Распаковка и транспортировка ножниц
- Схема транспортировки машины
- Схема транспортировки блока управления
4. Фундамент и установка
- Фундамент
5. Паспорт ножниц
6. Краткое описание конструкции
- Станина
- Привод
- Ножевая балка
- Балка прижимная с гидравлическими прижимами
- Насос гидравлический
- Передний упор
- Упор задний
- Механизм показания положения заднего упора
- Схема принципиальная пневматическая
Воздухопровод
- Схема работы пневмораспределителя
- Пневмораспределитель сдвоенный трёхлинейный модели У7122А
- Головка для подвода воздуха
- Уравновешиватель
Смазка
- Схема смазки принципиальная
7. Подготовка ножниц к первоначальному пуску
8. Первоначальный пуск
9. Указание по технике безопасности
- Стопорение ножевой балки
10. Настройка ножниц и режим работы
Регулировка зазора между ножами
Смена и регулировка ножей
Регулировка положения заднего упора
Установка упора в положение для резки полос длиной (шириной) более 1000мм
Регулировка натяжения ремней
Регулировка зазоров направляющих ножевой балки
Регулировка износа червячного колеса
Регулирование остановки ножевой балки
Материалы по запасным частям
- Чертежи материалов по запасным частям
- Схема расположения подшипников
Электрооборудование (Н483-00-001РЭ1)
1. Общие сведения
2. Первоначальный пуск
3. Описание работы электросхемы
4. Блокировки
5. Указания по технике безопасности
6. Возможные неисправности и методы их устранения
7. Символы, применяемые на машине и БУБ-2А
- Схема электрическая принципиальная (Н483-90-001 Э3)
- Схема электрическая внешних соединений (Н483-90-001 Э4)
Акт приёмки
