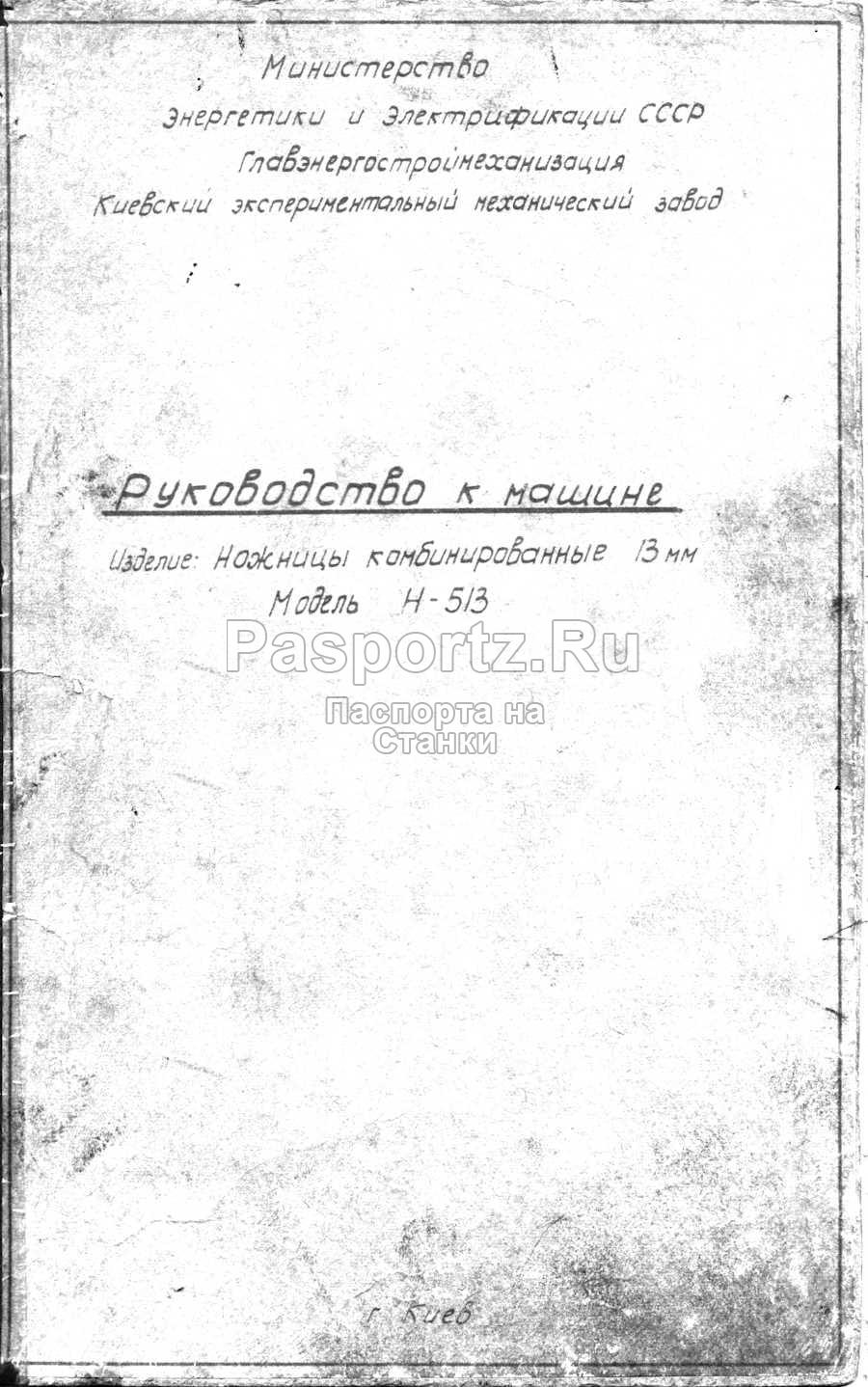

Паспорт на ножницы комбинированые Н513
Завод изготовитель: Киевский экспериментальный механический завод
Год документации: 1966 г
Кол-во стр: 65

Руководство к машине, паспорт, электрика схемы чертежи

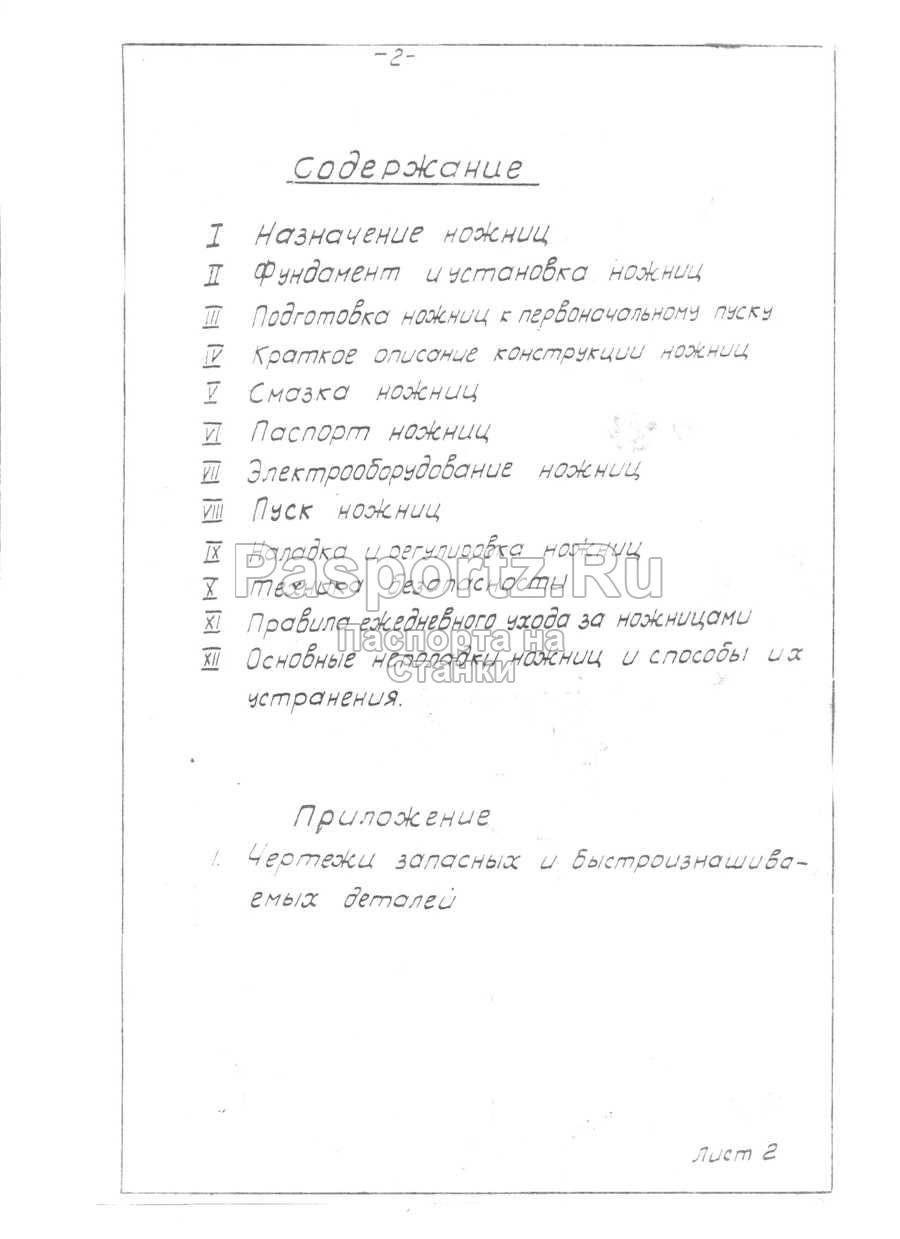

Содержание:
1.Назначение ножниц

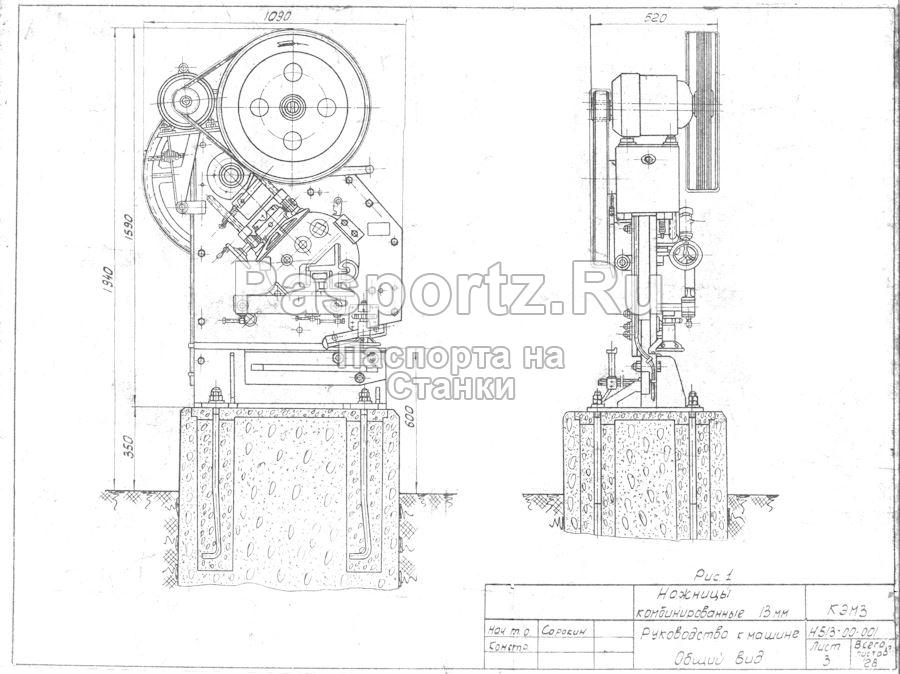

-Общий вид ножниц чертёж
2.Фундамент и установка ножниц
-Фундаментный чертёж ножниц
-Фундаментный болт чертёж
3.Подготовка ножниц к первоначальному пуску
4.Краткое описание конструкции ножниц
- Станина чертёж
- Ползун чертёж
-Привод чертёж
-Управление ползуном чертёж
5.Смазка ножниц
-Схема смазки ножниц
Марки масел и режим смазки - Таблица
6.Паспорт ножниц
Основные параметры - Таблица
Наименование параметров - Таблица
Характеристика электродвигателя
Тип электродвигателя
Характеристика механизма управления
Точность машины - Таблица
Характеристика клиноременной передачи - Таблица
Шкив электродвигателя
Клиновой ремень
-Схема кинематическая ножниц
-Крепление ножей сортовых ножниц чертёж
-Крепление ножей листовых ножниц чертёж
Установка ножей и материала при резке угловой стали:
-Неподвижные ножи чертёж
-Подвижные ножи чертёж
-Резка под прямым углом чертёж
-Левая резка под углом 45 градусов чертёж
-Правая резка под углом 45 градусов чертёж
7.Электрооборудование ножниц
-Схема электрическая принципиальная ножниц
8.Пуск ножниц
9.Наладка и регулировка ножниц
10.Техника безопасности
11.Правила ежедневного ухода за ножницами
12.Основные неполадки ножниц и способы их устранения - Таблица
Комплект поставки - Таблица
Спецификация подшипников качения - Таблица
-Ножевая плита неподвижная для резки уголка, круга и квадрата чертёж (Н513-34-401)
-Ножевая плита подвижная для резки уголка, круга и квадрата чертёж (Н513-33-401В)
Протокол
Спецификация ножей - Таблица
Приложение
Чертежи запасных и быстроизнашиваемых деталей
-Нож чертёж (Н513-33-402)
-Нож чертёж (Н513-33-403)
-Нож чертёж (Н513-33-404А)
-Нож чертёж (Н513-33-405)
-Нож чертёж (Н513-34-402)
-Нож чертёж (Н513-34-403)
-Нож чертёж (Н513-34-404)
