Документация ЭР1023
чертежи и все схемы ЭР1023
Скачать Документация ЭР1023 (демо версия) |
Модель | ЭР1023 |
Тип оборудования | Электропривод |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |

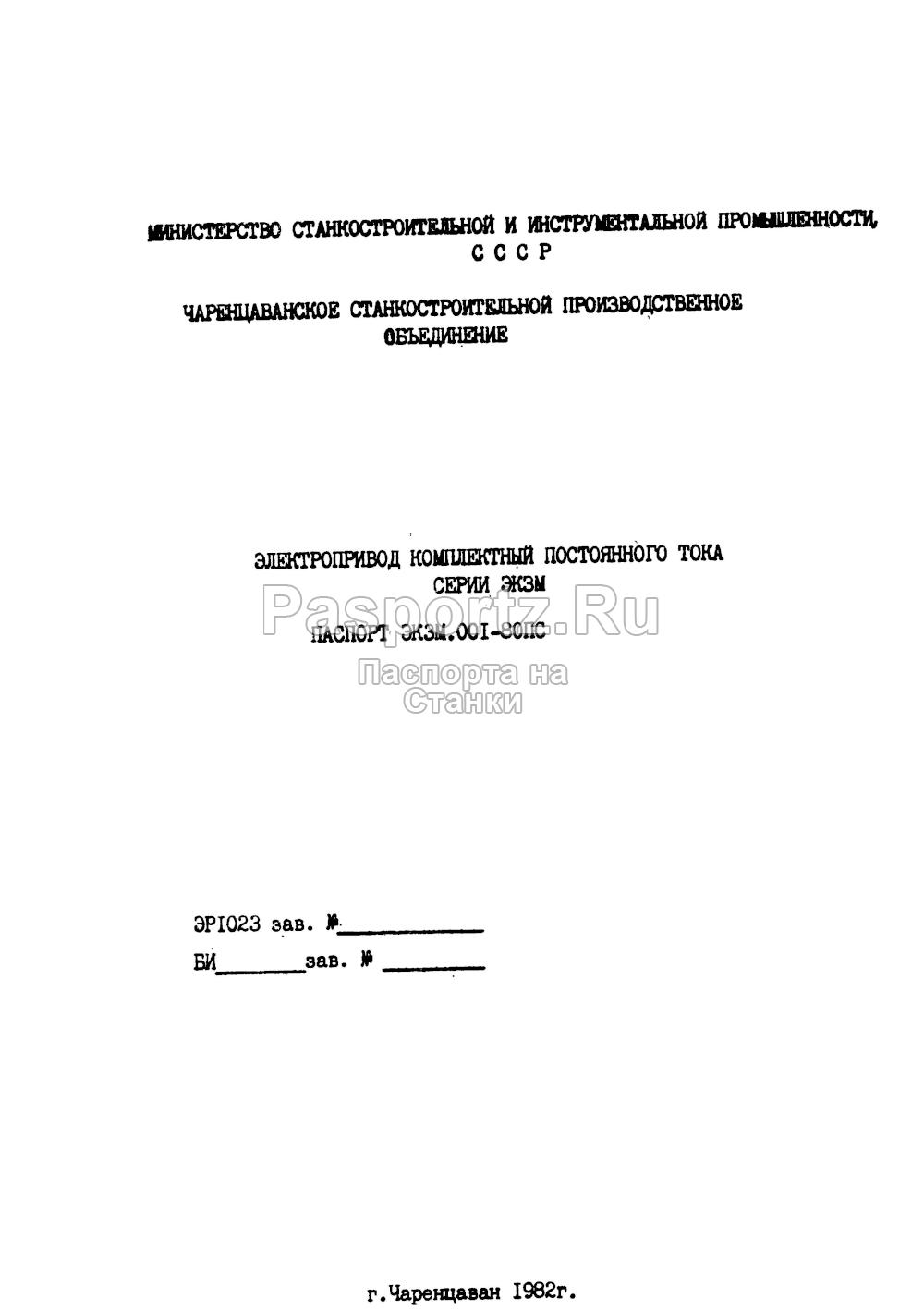

Паспорт на электропривод комплектный постоянного тока серии ЭКЗМ (ЭР1023)
Завод изготовитель: Чаренцаванское станкостроительное ПО
Год документации: 1982 г
Паспорт ЭКЗМ.001.80ПС
Содержание

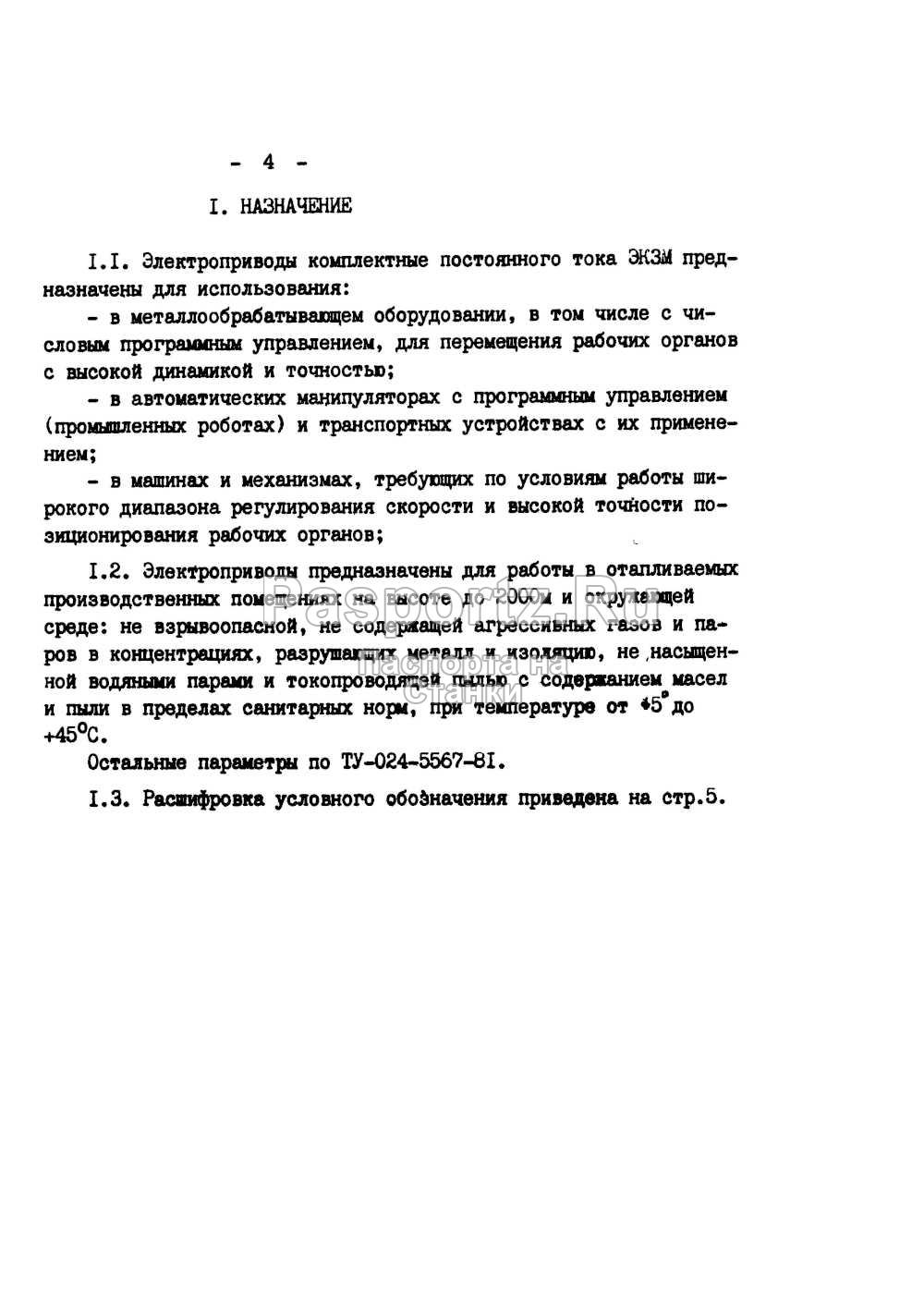

1.Назначение
2.Основные технические данные и характеристики
3.Комплект поставки
4.Конструкция электропривода
5.Устройство и принцип работы
6.Указание мер безопасности
7.Размещение и монтаж
8.Подготовка к работе
9.Порядок работы
10.Характерные несправности, методы их устранения
11.Техническое обслуживание
12.Правила хранения
13.Транспортирование
14.Гарантийные обезательства
15.Свидетельство о приемке
16.Свидетельство о консервации
17.Свидетельство об упаковке
18.Ведомомсть заменных элементов пр изготовлении и эксплуатации
Приложение 1.
Рис.1.Электронный регулятор ЭР1023
Рис.2.Трансформатор СТ
Приложение 2.
Рис.1.Функционального схема электронного регулятора ЭР1023
Рис.2.Принципиальная схема платы Е1... электронного регулятора
Рис.3.Принципиальная схема платы Е2... электронного регулятора
Рис.4.Схема электрическая, принципиальная ЭР1023
Рис.5.Схема электрическая, принципиальная ЭР1023-10
Рис.6.Функционалы схемы СИФУ
Приложение.3.Расчет параметров коррекции электронного регулятора
Приложение.4.рекомендуемая схема задачика частоты вращения ЗЧВ
Приложение.5.Методика, настройка электропривода, выполненого на базе электронного регулятора ЭР1023
Приложение.6.Данные трансформаторов электронного регулятора
Приложение.7.Перечень нормативно-техничеких документов на элементы,применяймых в электроприводе
Приложение.8.Диапазон изменения угла регулирования при различных схемах соединения силового трансформатора
Приложение.9.Ведомость ЗИП
