Паспорт на станок координатно-расточной станок модели 2А450

Завод изготовитель: Московский завод координатных станков
Год документации:-

Комплект поставки
Руководство по эксплуатации
Электрооборудования
Материалы по запасным частям

Руководство по эксплуатации
Содержание

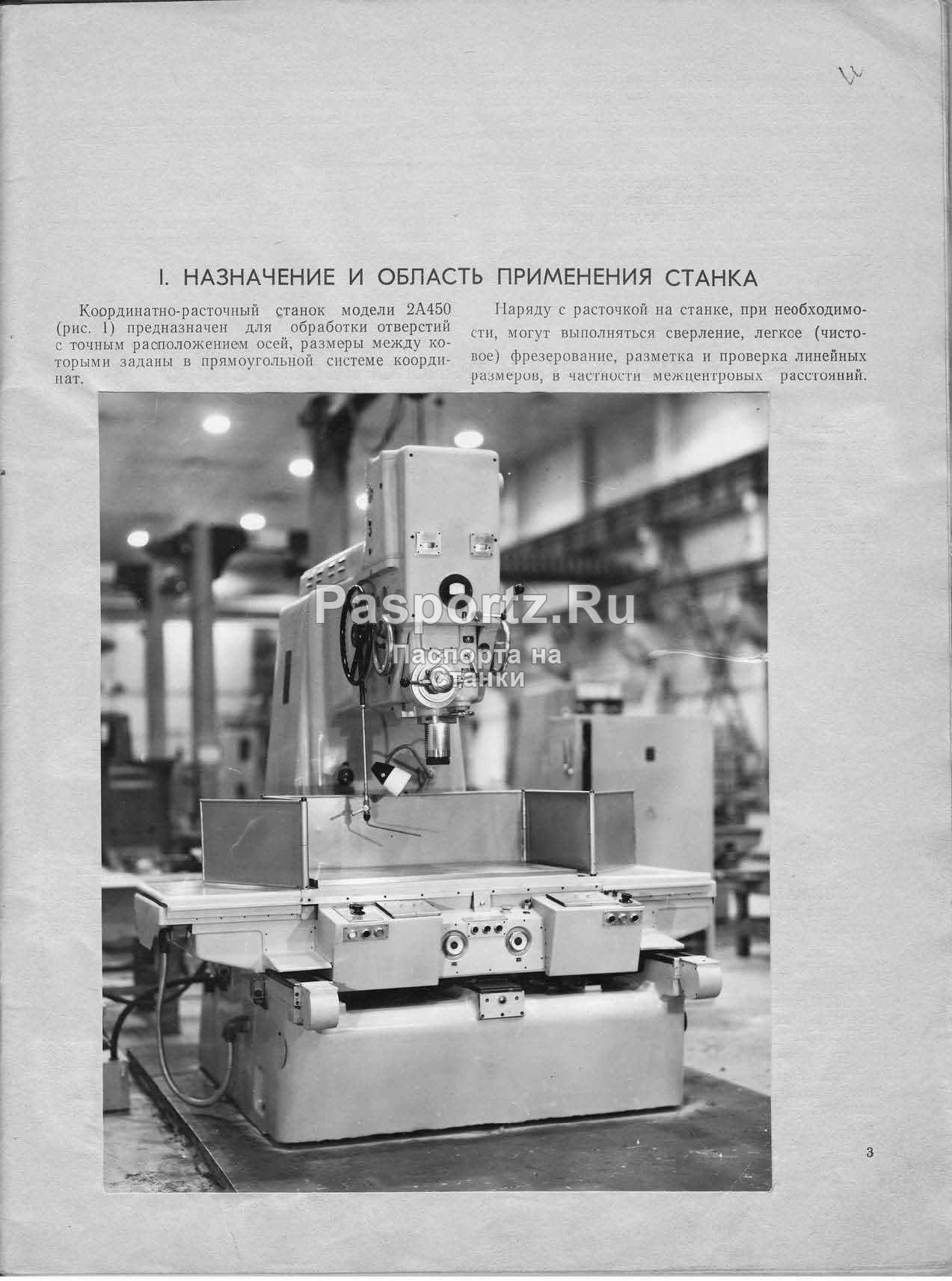

I.Назначение и область применения станка
II.Распаковка и транспортировка станка
III.Фундамент станка, монтаж, установка
IV.Паспорт станка
Общие сведения
Общий вид станка с обозначением органов управления
Спецификация органов управления
Основные данные станка
V.Краткое описание конструкции и работы станка
Описание кинематической схемы
Оптическая система отсчета координат
Краткое описание конструкции станка
VI.Смазка станка
VII.Подготовка к пуску станка и указания по технике безопасности
Подготовка к пуску станка
Техника безопасности при работе на станке
VIII.Инструкция по регулировке механизмов станка
Регулировка механизма зажима стола
Регулировка механизма предварительного набора координат
Регулировка механизма зажима салазок
Регулировка натяжения клиноременной передачи привода главного движения
Регулировка механизма отключения подачи на заданной глубине и выключения вращения шпинделя
Регулировка фрикционного механизма в цепи подач
Регулировка и замена уравновешивающих пружин шпинделя
IX.Принадлежности и оснастка
Центроискатели
Резцедержатели и борштанги
Вспомогательный и режущий инструмент
Охлаждение и щитки ограждения

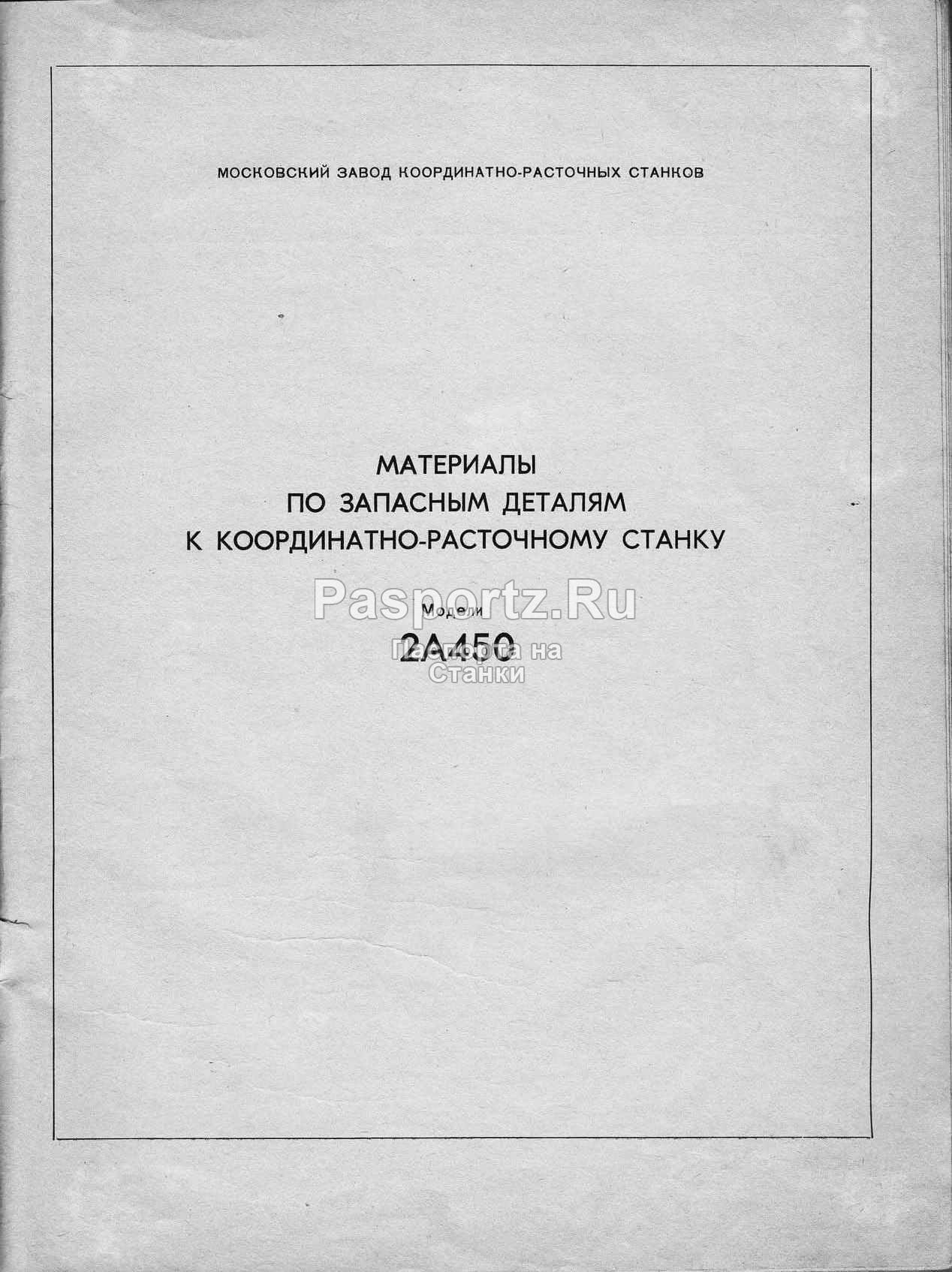

Материалы по запасным деталям к координатно-расточному станку модели 2А450 45 Ведомость комплектации
Приложение № 1. Акт приемки координатно-расточного станка модели 2А450
Приложение № 2. Паспорт электрооборудования
Схемы электрические
-Схема электрическая принципиальная - 2А450.984.011 (2 лист)
-Схема монтажная - 2А450.984.012 (1 лист)
-Схема монтажная салазок - 2А450.984.013 (1 лист)
-Схема монтажная шкафа - 2А450.984.014 (2 лист)
-Схема монтажная схема блока управления (1 лист)
