Паспорт на станок горизонтально-расточному станку 2Б660

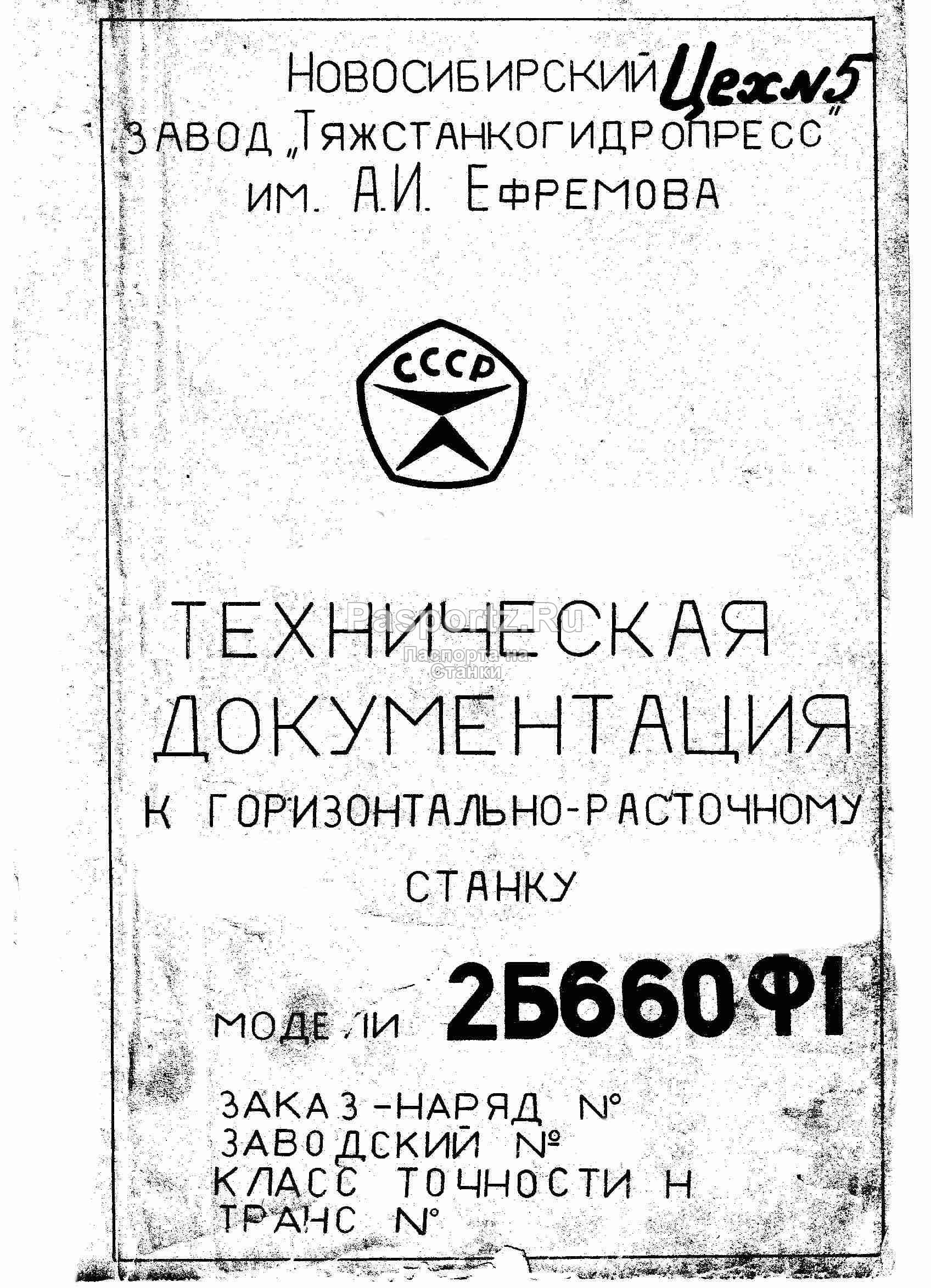

Завод изготовитель: Тяжстанкогидропресс имени А.И. Ефремова. г.Новосибирск
Год документации: -

Комплект поставки
1.Руководство по эксплуатации - 2Б660 - 165 стр.
1.Руководство по эксплуатации - 2Б660Ф1 - 166 стр.
2.Руководство к транспортеру стружки - 9 стр.
3.Электрооборудование - 2Б660Ф1 - 176 стр.
4.Акт приемки - 2Б660Ф1
5.Инструкция по управлению подвесного пульта управления станка 2Б660Ф1- 8 стр.
6.Схемы электрические - 4 шт.
7.Паспорт - 26 стр.

Руководство по эксплуатации
Содержание:

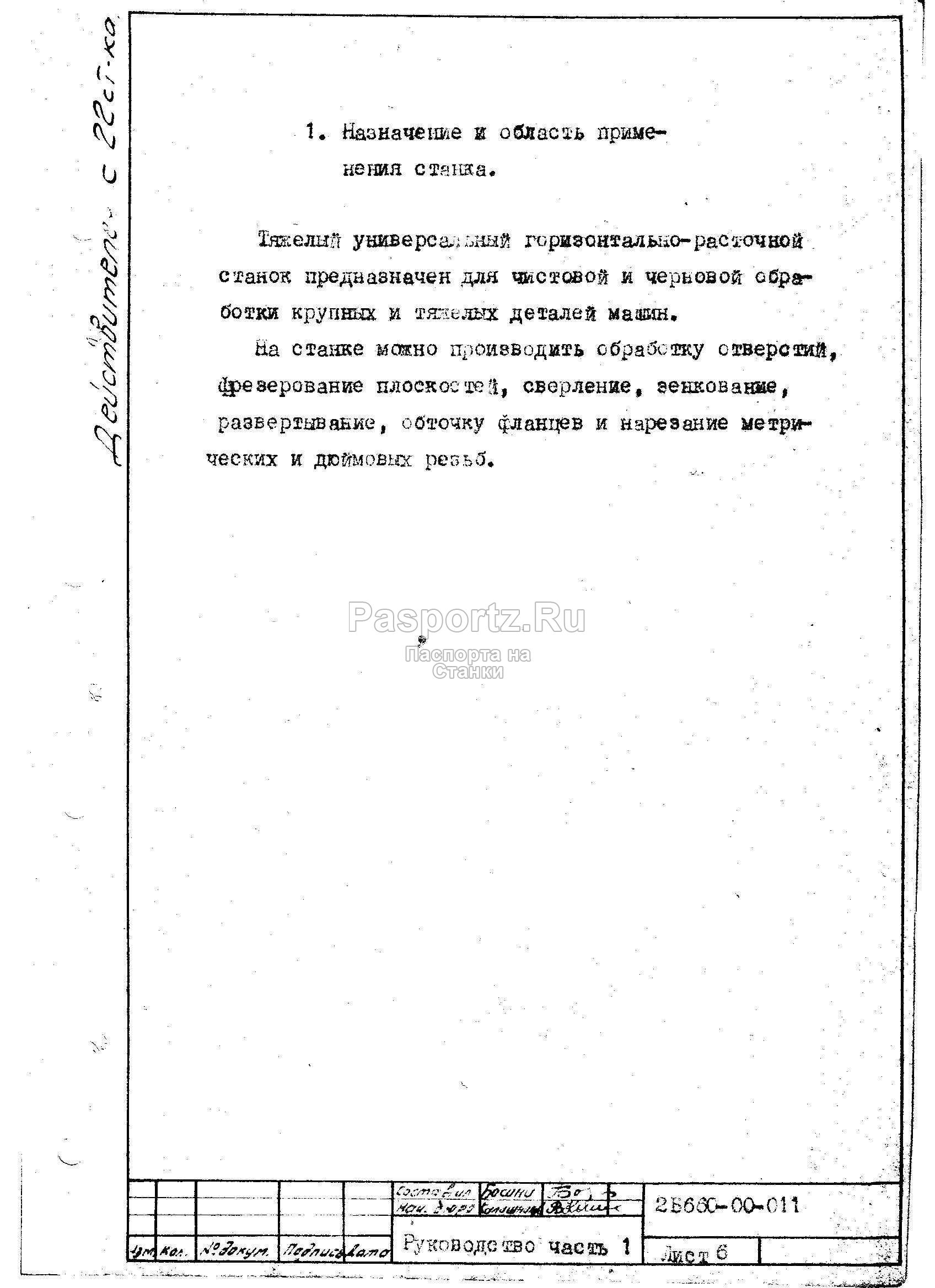

1.Назначение к области применения станка.
2.Распаковка и транспортировка станка.
3.Фундамент станка, монтаж, установка
Изготовление фундамента
Правила монтажа
Монтаж и установка станка.
4.Паспорт станка
Приложение черт:2Б660-00-006.
5.Краткое описание конструкции и работы станка.
Станина.
Нижние сани.
Верхние сани.
Передняя стойка.
Шпиндельная бабка и хвостовая часть.
Задняя стойка.
Консоль поворота электростали и пульта.
Приложение:
Общий вид станка.
Кинематическая схема станка.
Схема расположения подшипников.
6.Электрооборудование станка.
7.Гидрооборудование и смазка станка.
Охлаждение режущего инструмента.
Описание гидравлической схемы станка.
Приложение:
1.Гидравлическая схема станка.
2.Система смазки нижних и верхних саней.
3.Система зажима нижних и верхних саней.
4.Система смазки гидравлического управления шпиндельной бабки и хвостовой части.
5.Насосы примененные в гидрооборудования и в системе смазки.
6.Спецификация гидроаппаратуры общие указания по обслуживанию смазочной системы.
Приложение:
Карта смазки.
Спецификация к карте смазки.
Основная характеристика примененяемых смазочных материалов.
7.Подготовкастанка к первоначальному пуску и первоначальный пуск.
8.Пуск станка.
9.Регулирование станка.
10.Регулировка зажима нижних и верхних саней.
11.Регулировка зажима шпиндельной бабки.
12.Регулировка зажима саней задней стойки.
13.Предохранительный штифт гитары для нарезания резьбы.
14.Регулировка клиньев шпиндельной бабки.

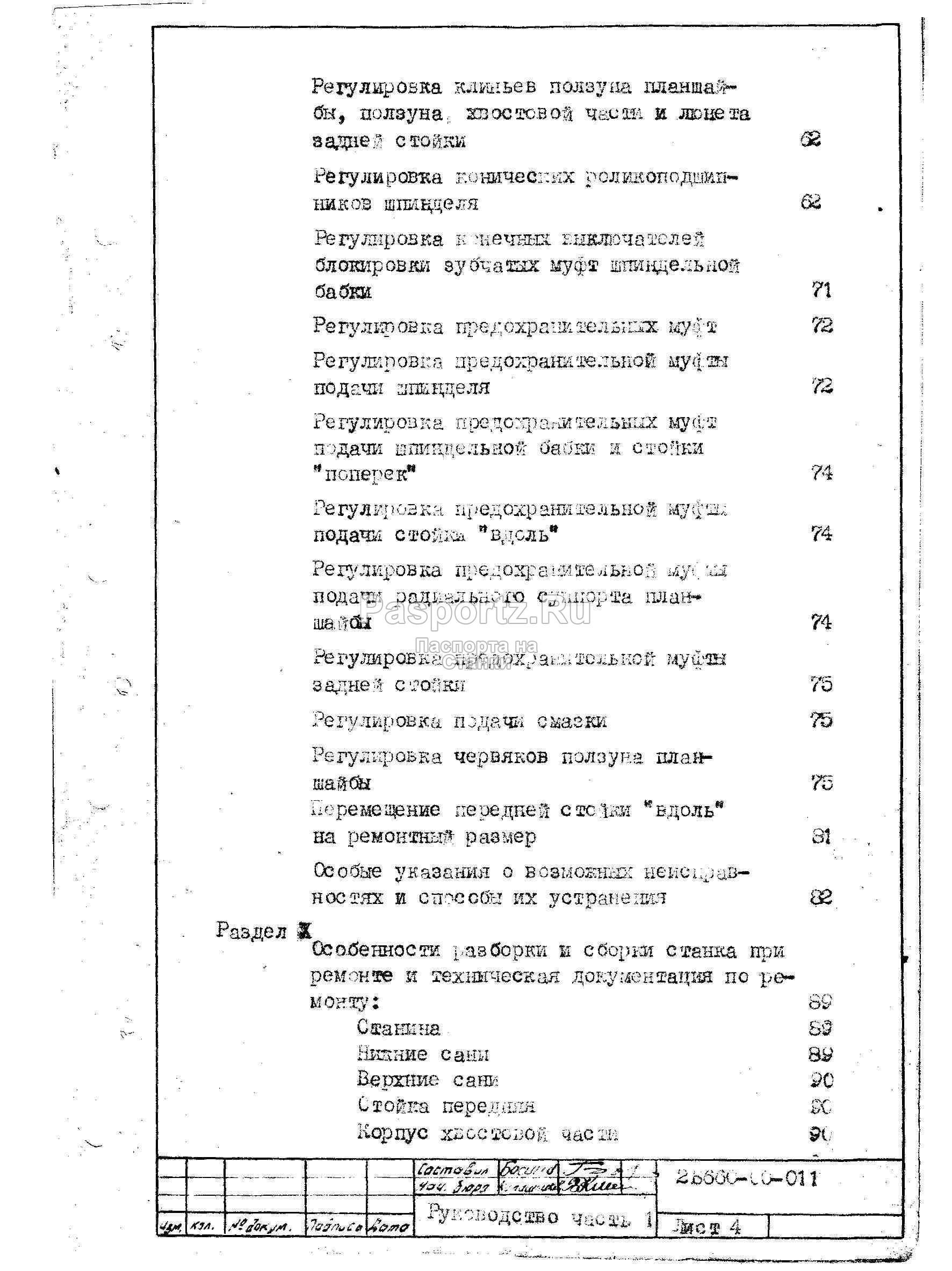

15.Регулировка клиньев ползуна планшайбы, ползуна хвостовой части и люнета задней стойки.
16.Регулировка конических роликоподшипников шпинделя.
17.Регулировка конечных выключателей блокировки зубчатых муфт шпиндельной бабки.
18.Регулировка предохранительных муфт.
19.регулировка предохранительных муфт подачи шпинделя.
20.Регулировка предохранительных муфт подачи шпиндельной бабки и стойки поперек.
21.регулировка предохранительной муфта подачи стойки вдоль.
22.Регулировка предохранительной муфты подачи радиального суппорта планшайбы.
23.Регулировка предохранительной муфты задней стойки.
24.Регулировка подачи смазки.
25.Регулировка червяков ползуна планшайбы.
26.Перемещение передней стойки вдоль на ремонтный размер.
27.Особые указания о возможных неисправностях и способы их устранения.
28.Особенности разборки и сборки станка при ремонте и техническая документация по ремонту:
Станина.
Нижние сани.
Стойка передняя.
Корпус хвостовой части.
-фундамент строительного здание 2Б660Ф1-00-006
-2А660-Шестерня-муфта.
-2А660-Шестерня.
-2Б660-Вал-шестерня.
-2Б660-Рейка.
-2Б660-Гайка ходовая.
-2Б660-Шестерня коническая.
-2Б660-Винт ходовой.
-2Б660-Колесо зубчатое.
-2А660-Червяк-шестерня.
-2Б660-Диск.
-2Б660-Муфта.
-2Б660-Полумуфта.
-2Б660-Вал.
-2Б660-Втулка.
-2Б660-Блок.
-2Б660-Обойма.

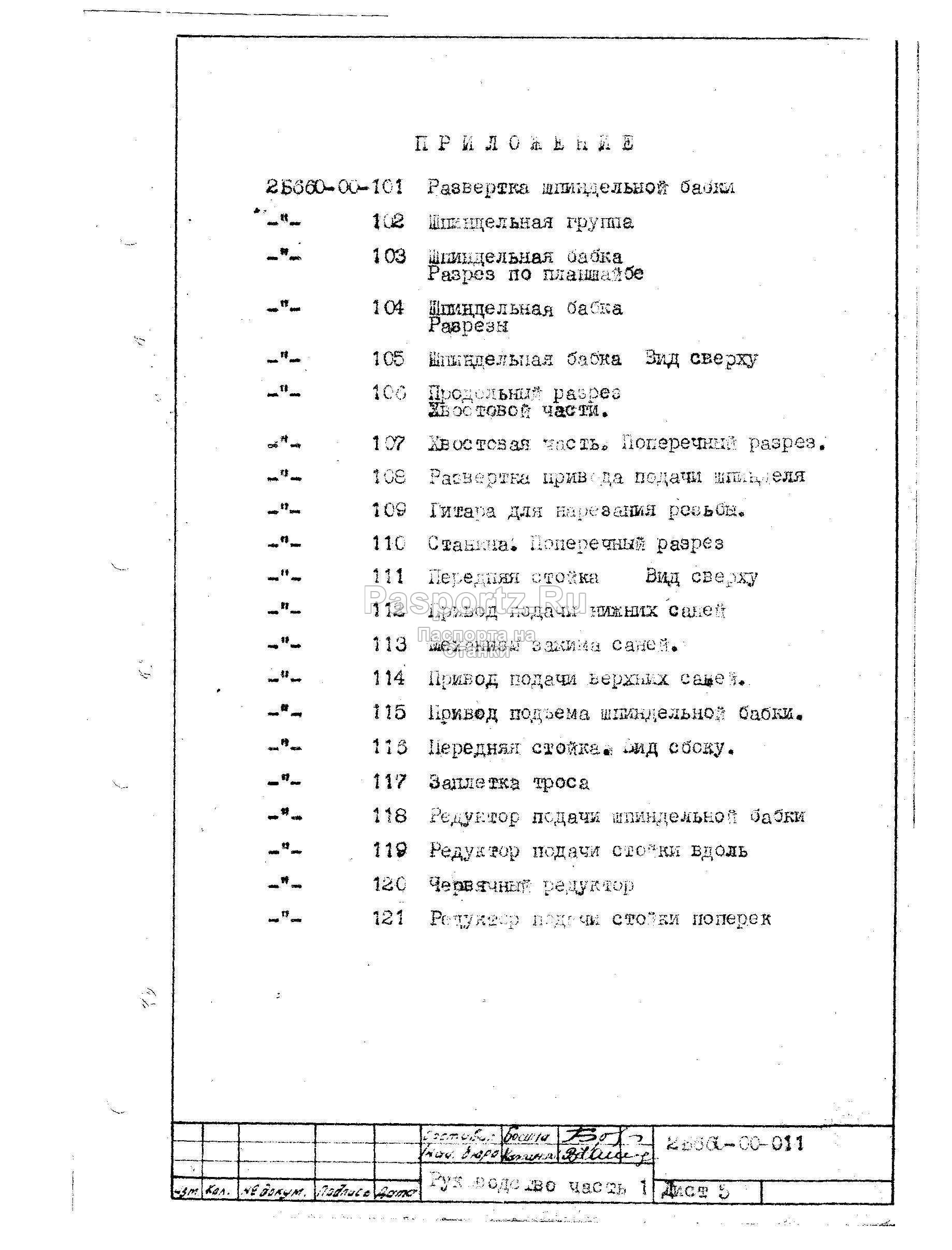

-2б660-00-001 Развертка шпиндельной бабки
-102 Шпиндельная группа
-103 Шпиндельная бабка Разрез по планшайбе
-104 Шпиндельная бабка Разрезы
-105 Шпиндельная бабка Вид сверху
-106 Продольный разрез. Хвостовой части
-107 Хвостовая часть. Поперечный разрез
-108 Развертка привода подачи шпинделя
-109 Гитара для нарезания резьбы
-110 Станина. Поперечный разрез
-111 Передняя стойка. Вид сверху
-112 Привод подачи нижних саней
-113 Механизм зажима саней
-114 Привод подачи верхних саней
-115 Привод подъема шпиндельной бабки
-116 Передняя стойка вид сбоку
-117 Заплетка троса
-118 Редуктор подачи шпиндельной бабки
-119 Редуктор подачи стойка вдоль
-120 Червячный редуктор
-121 Редуктор подачи стойки поперек

Электрооборудование
Содержание
1.Введение
2.Аппаратура пульта управление
3.Электрооборудовоание станка
4.Описание работы электрооборудования станка:
-Исходное положение
-Работа схемы управления электроприводами
-Работа схемы управления электроприводами подачи группы Е (шпиндельная бабка, шпиндель, суппорт).
-Работа схемы управления электроприводами
подачи группы И (стойка поперек, стойка вдоль оси шпинделя).
-Защита, блокировки и сигнализация.
-Управление станком с использованием уци=11м.
-Управление вспомогательными приводами.
5.Регулируемые электроприводы:
-система автоматического регулирования главного привода.
-Система автоматического регулирования приводов подачи.
Схемы:
-2Б660Ф1-300-001 - Схема электрическая принципиальная - 7 листов

Инструкция по запуску на станке устройства цифровой индикации УЦИ-11М.
Содержание.
1.Установка и монтаж УЦИ-11М.
2.Контрольно-измерительная аппаратура.
3.Подготовка к работе.
4.Выставка датчиков положения механизмов.
5.Выставка оптимальных величин подач.
6.Выставка оптимальных величин уставок торможения для каждого механизма.
7.Объем и периодичность контрольно-профилактических работ.
8.Возможные неисправности и методы их устранения.

7.Паспорт - 26 стр
