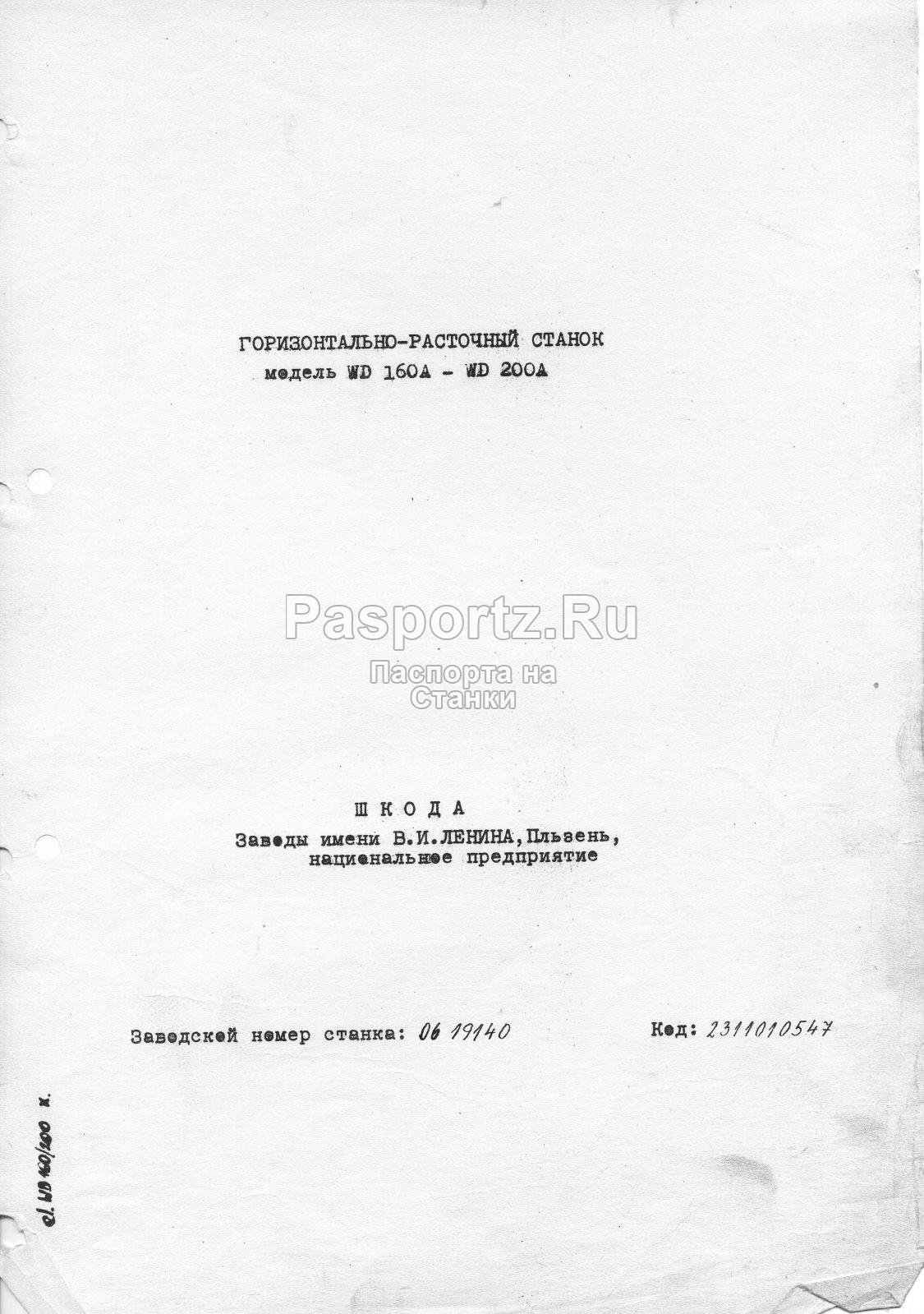

Паспорт на горизонтально-расточной станок WD160A
Завод изготовитель: Шкода Завод им. В.И.Ленина Пльэень
Год документации: 1962. 1965

Комплет документации
1.Руководство по эксплуатации - 65 стр.
2.Схемы и чертежи - 37 стр.
3.Поворотный стол - 31 стр.
4.Фрезерные головки для фрезерования под углом IFW1, IFW2, IFW3 и наставки к ним - 61 стр.
5.Трехфазный шунтовой коллекторный двигатель с питанием с ротора (система Шраге ) до напряжения 550в   -14 стр.

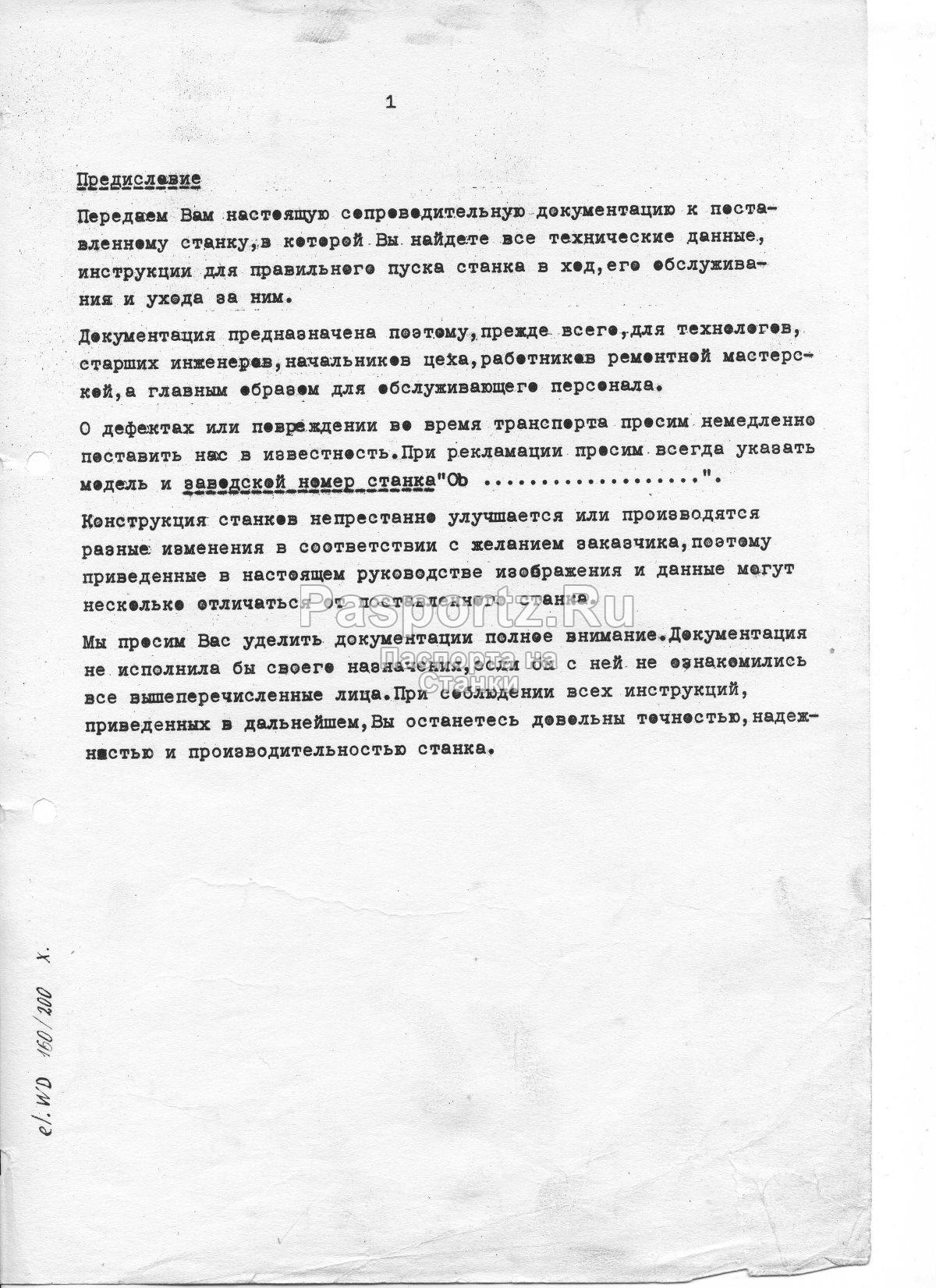

1.Руководство по эксплуатации
Содержание
Основные технические данные
Принадлежности
Рабочие возможности станка
Транспортировка станка
Оснавные узлы станка
Исполнение фундамента и установка станка
-Исполнение фундамента
-Установка и выверка станка
-Сборка станка
-Чистка
Выверка  станка кливовидными планками
Обслуживание станкаа:
-Пуск и оснавные агрегаты Вард-леонарда
-Панель управления
-Предварительный выбор и включение скоростей
-Предварительный выбор и включение подач
-Перечень ораганов управления на панели
-Переносная кнопочная станция
-Максимально допустимая нагрузка шпинделя
-Пример перерасчета подач /мин. на подачу/
-Дисковое измерение устройства/шкала/
-Нарезание резьбы
-Фиксирование положение
-Распределение воздуха
Смазка станка:
-Смазка шпиндельной бабки
-Смазка механизма подач
-Смазка наплявляющих поверхностей нижней части стойки
-Смазка воздушных сервицилиндров
-Смазка сервомотора шунтового регулятора
-Смазка плеча панели
-Рекомендуемое масло
-План смазки
Пробный прогон
Уход за зажимными единицами
Наполнение зажимных единиц
Огранечение зазора и гайках
Огранечение зазора  шпинделя
Светевая и звуковая сигнализация
Охлаждение
Люнет
Смазка люнета
Переносная кнопочная станция люнета
Разьеснения к кинемотической схеме
Разьеснения к обслуживающим табличкам
Список табличек для обслуживания станка
Список табличек на панели
Применяемые подшипники
Список таблиц
Уход за цепью противогруза шпиндельной бабки
Приложение:
I.Инструмент для обслуживания станка - ob 14485S - WD200A
II.Подвещивание главных углов на кран - ob 14486S - WD160/200
III.Габаритный чертеж и главные узлы станка - ob 14488S - WD200A
IV.Электрооборудование станка - ob 14489S - WD160-200

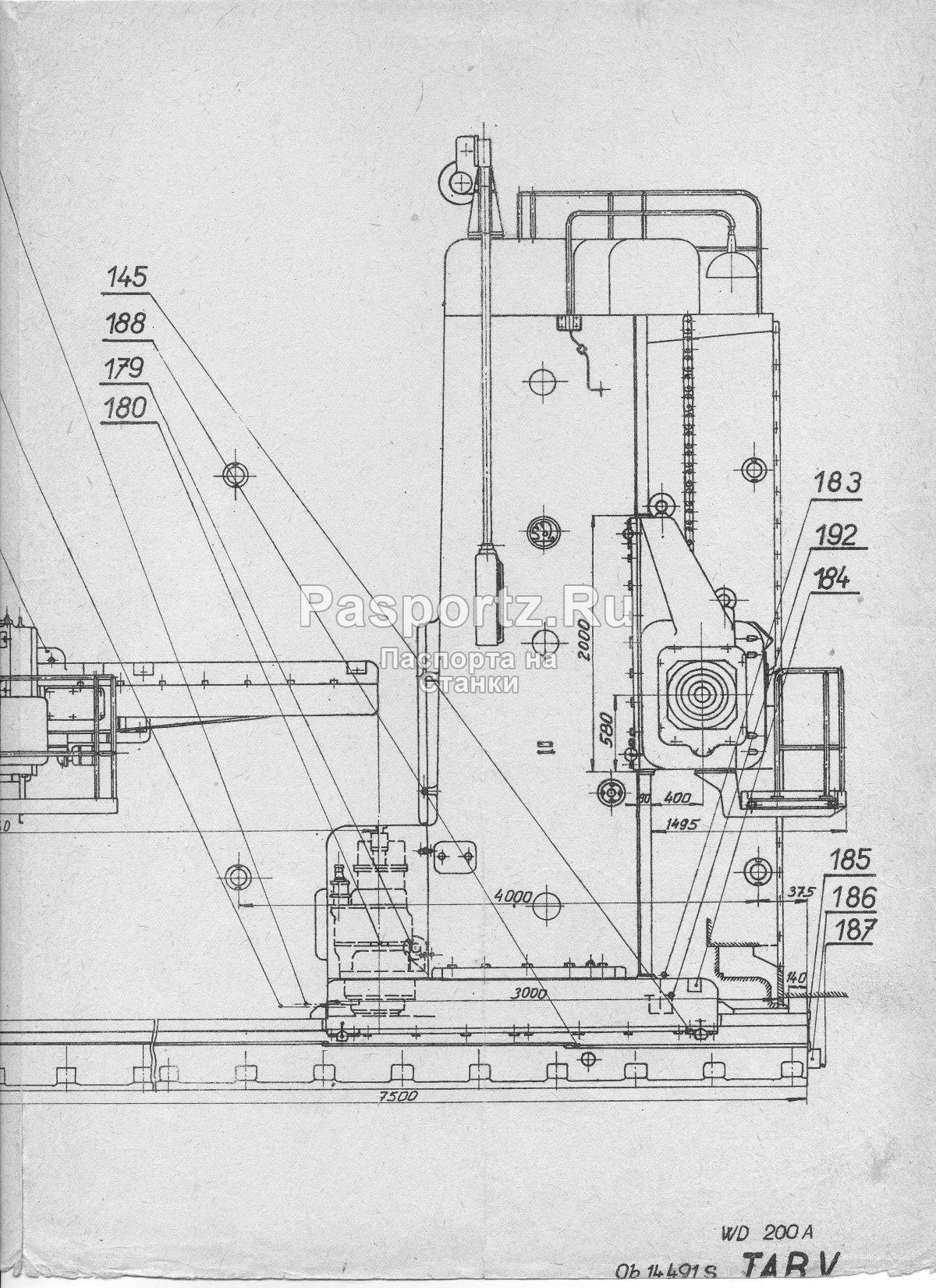

V.Органы управления станка и смазка станка ob14491S WD200A
VI.Фланец полого шпинделя - ob 14493S - WD200A
VII.Кинематическая схема - ob 14494S -  WD160/200A
VIII.Органы управления - ob 14495S WD160/200A
IX.Переносная кнопочная станция - ob 14496S - WD160-200A
X.Дисковый измерительный инструмент - ob 14497S - WD160/200
XI.Табличка для пересчета подачи в мм/мин на мм/об - ob 14499S -WD200A
XII.Нарезание резьбы - ob 144500S - WD160/200A
XIII.Табличка с менных зубчатых колес для нарезания резьбы - ob 14501S - WD160/200A
XIV.Воздухораспределение шпнпдельной бабки - ob 14502S WD160/200A
XV.Смазка шпиндельной бабки - ob 14503S -  WD160/200A
XVI.Зажим единиц - ob 14504S - WD160/200A
XVII.Ограничеине зазора у гаек - ob 14505S - WD160/200A
XVIII.Огранечение зазора шпинделя-разрез шпиндельной бабки -  ob 14425S - WD160/200
XIX.Табличка предельной доступной нагрузки шпинделя - ob 14506S - WD160/200A
XX.Охлаждение - ob 14728S - WD160/200A
XXI.Люнет - ob 14726S - WD160/200
XXII.Люнет и смазка люнета - ob 14508S - WD160/200A
XXIII.Ограничение зазора- ob 14509S - WD160/200
XXIV.Дисковый измерительный инструмент - ob 14510S - WD160/200A
XXV.Смазка плеча панели - ob 14511S - WD160/200
XXVI.Замена смазки в подшипниках шпинделя - ob 14220S - WD160A/200
Отдельно чертежи
-ob 316199 - POHONNA SKRIN - Привод коробки
-ob 316195 - POHONNA SKRIN - Привод коробки
-ob 330185 - VRETENIK - Передняя бабка
-ob 325916 - VRETENIK - Передняя бабка
-ob 289964 - REZANI ZAVITU - Нарезания резьбы
-ob 329913 - ZAKLAD DESKA  - Фундамент
-ob 329978 - ZAKLAD DESKA  - Фундамент 6400х1885
-ob 333135 - ZAKLADOVY PLAN - Фундамент план
-ob 311651 - ZAKLAD SROUB - Фундамент винта
-ob 329993 - PRIVOD VZDUCHU - Подача воздуха
-ob 316033 - UPINACI JEDNOTKA - Зажимное устройство
-ob 318490 - UPINACE JEDNOTKA - Зажимное устройство
-ob 323951 - VYSILAC
-ob 330260 - CELKOVE SESTAVENI
-ob 311547 - STOJAN SPODEK
-ob 293456 - ELEKTRICKE MERIDLO - Электрооборудование
-ob 330255 - KRYTI LOZA -
-ob 333177 - RAMENO PANELU - Плечо панели
-ob 330162 - VZDUCHOVY ROZVOD - Воздухоразводка
-ob 330256 - LOZE
-ob 341771 - ROZMISTNENI OTVORU ZAKLADOVYCH DESEK -Растояние между отверстиями в опорной плите
-ob 325998 - PLOSINA  - Платформа
-ob 330160 - CHLAZENI - Охлаждение
-ob 330086 - KOTEVNI MATERIAL - Анкер
-ob 15283S - SCHEMA ZAPOJENI NA STROJI - Схема электрическая подключение на станке
-ob 15284S - SCHEMA PRIPOJENI NA STROJI  - Схема электрическая подключение к станку
-ob 14959S - SCHEMA POSUVU DLAGRAM OF FEEDS - Схема электрическая
-ob 14864S - SCHEMA POHONU - Схема электрическая
-ob 14960S - Схема электрическа общая
-ob 315196 - TELESO
-ob 314548 - KROUZEK
-ob 316995 - KROUZEK
-ob 306208 - KROUZEK
-ob 314549 - UNASEC
-ob 307972 - KROUZEK
-ob 307973 - SROUB
-ob 307952 - DESKA
