Паспорт на станок горизонтальный многоцелевой сверлильно-фрезерно-расточной пятикоординатный 2206ВМФ4
Завод изготовитель: Витебский станкостроительный завод им. С.М.Кирова
Год документации: 1985,2007 г

Комплект документации:
1.Руководство по эксплуатации - 123 стр.
2.Электрооборудование -1985 г
4.Инструкция оператору и инструкции по программированию
5.Наладка для испытания станка на образцах
6.Блок питания У31-880.808.002
Отдельно:

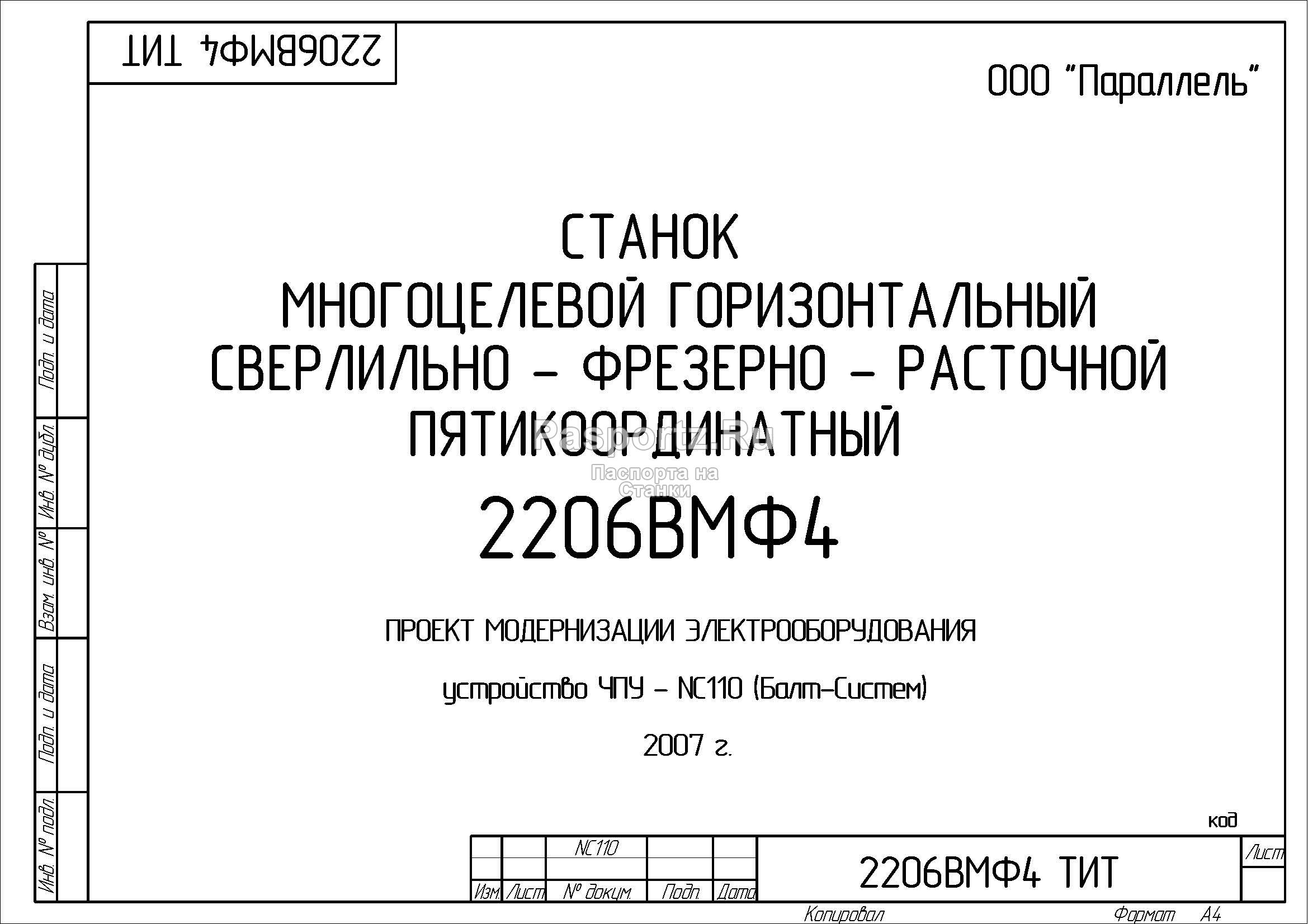

7.Есть отдельно электросхемы (проект модернизации электрооборудования устройство ЧПУ - NC110 (Балт-Система) -2007 г - 21 схемы
8.Дополнение к руководству оператора

Руководство по эксплуатации
Содержание
1.Общие сведения о станке
-Общий вид станка
2.Общие технические данные и характеристики
-Базовые и присоединительные размеры станка
-Габариты рабочего пространства
3.Комплект поставки
4.Указания мер безопасности
5.Состав станка
6.Устройство и работа станка и его составных частей
-Расположение составных частей станка
-Расположение составных частей станка
-Расположение органов управления и сигнализации станка
-Расположение органов управления и сигнализации
-Схема кинематическая 3 рисунка
7.Система смазки
-Схема смазки
8.Порядок установки
-Схема транспортировки станка
-Схема транспортировки стола
-Установочный чертеж крепления станка фундамента болтами
-План фундамента для крепления станка фундаментами болтами
9.Порядок работы
10.Характерные неисправности и методы их устранения
11.Особенности разборки и сборки при ремонте
12.Свидетельство о приемке
13.Сведения о консервации и упаковке
14.Указания по техническому обслуживанию, эксплуатации и ремонту
15.Схемы расположения подшипников
Материалы по запасным частям
Приложение 1. Материалы по быстроизнашиваемым деталям
-Скребок 2 чертежа
-Втулка
-Сектор
-Ролик 2 чертежа
-Сухарь
-Ось
-Хвостовик
-Тяга
-Прокладка
-Шайба сферическая
-Упор
-Колесо червячное
-Кулачек
-Ролик
-Шестерня 2 чертежа
-Ролик
-Ось
-Серьга
-Ось
-Рычаг
-Кольцо
-Сухарь
-Винт
-Втулка
-Толкатель
-Ролик
-Вал-шестерня
-Колесо зубчатое
-Кулак
-Блок зубчатый колес
-Колесо зубчатое
-Клин
-Кольцо
-Шестерня - 5 чертежей
-Сепаратор
-Рычаг
-Шестерня коническая
-Шестерня коническая
Приложение 3. Таблица параметров
