Паспорт на станок 2421
чертежи и все схемы 2421
Скачать паспорт на станок 2421 (демо версия) |
Модель | 2421 |
Тип оборудования | Координатно-расточной, одностоечный, особоточный |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- 2421С | - 2421СФ10 |
Документация на кординатно-расточной одностоечный станок 2421
Завод изготовитель: Каунасское станкостроительное производственное объединение им.Ф.Дзержинского
Год документации: 19821. Руководство по эксплуатации (46 стр.)
2. Электрооборудовние (41 стр.)

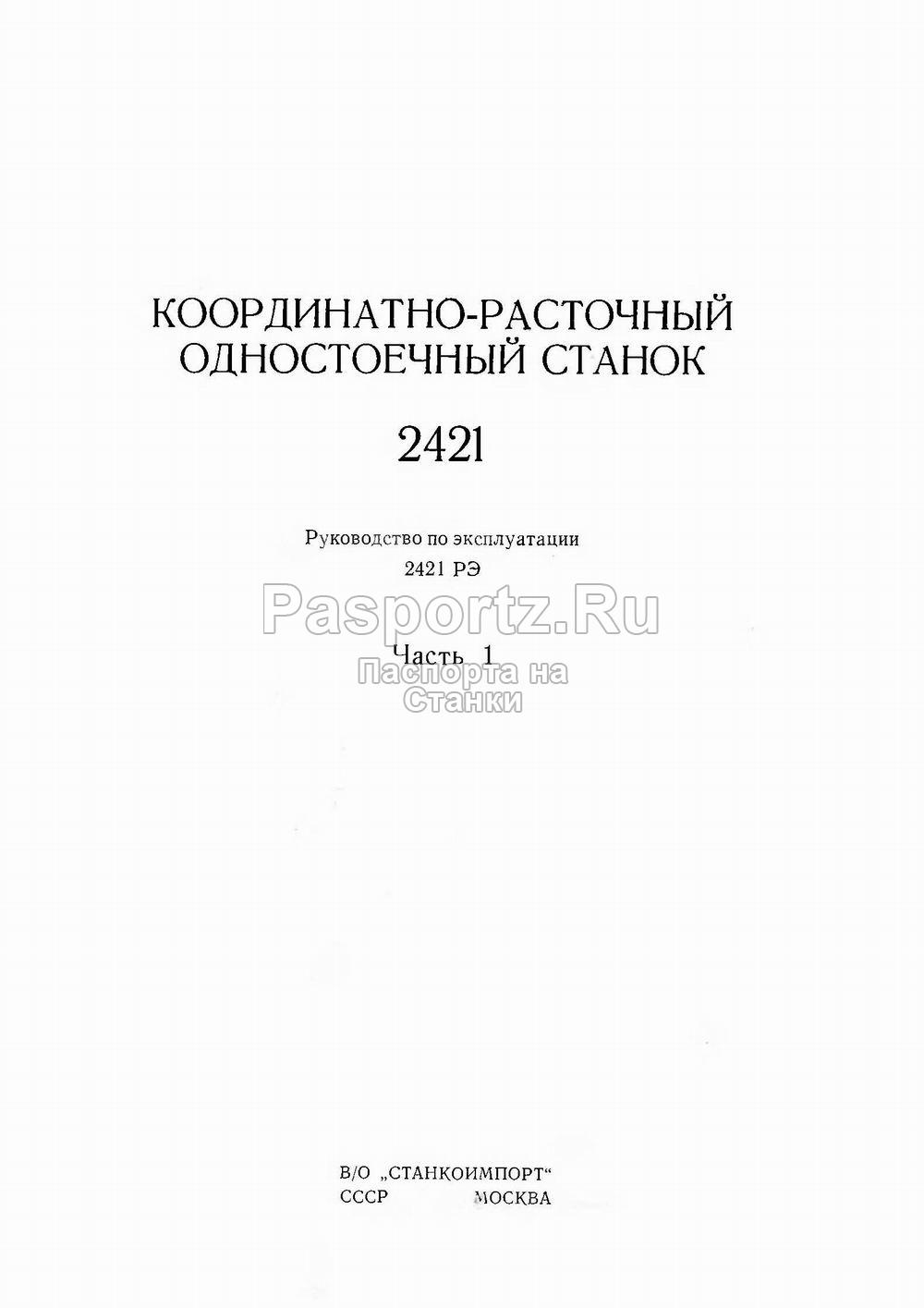

Руководство по эксплуатации
Содержание:
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Назначение станка
СОСТАВ, УСТРОЙСТВО И РАБОТА

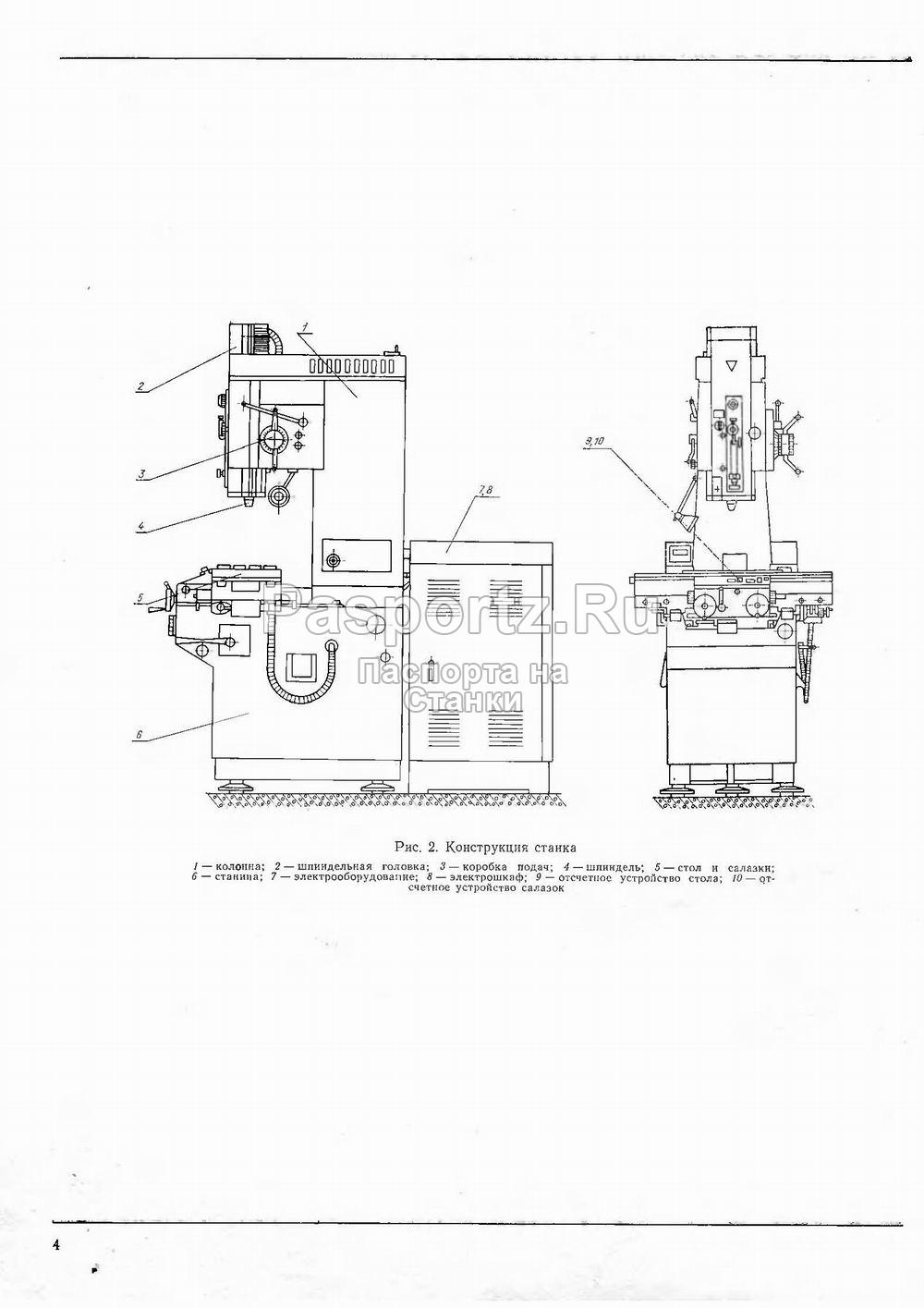

Конструкция и особенности станка
Кинематическая схема
СОСТАВНЫЕ ЧАСТИ СТАНКА
ОТСЧЕТНОЕ ОПТИЧЕСКОЕ УСТРОИСВОСИСТЕМА СМАЗКИСВЕДЕНИЯ О ПРИСПОСОБЛЕНИЯХ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ПОРЯДОК РАБОТЫ
Распаковка Транспортировка
ФУНДАМЕНТ И УСТАНОВКА СТАНКА
Монтаж
ПОДГОТОВКА К ПЕРВОНАЧАЛЬНОМУ ПУСКУПОДГОТОВКА К РАБОТЕ НАСТРОЙКА И НАЛАДКА СТАНКА, РЕЖИМ РАБОТЫ
Установка скорости вращения шпинделя
Установка инструмента
Настройка на заданную глубину обработки
Зажим шпиндельной головки и гильзы шпинделя
РЕГУЛИРОВАНИЕ
Регулировка механизма зажима стола
Регулировка механизма зажима салазок
Регулировка механизма зажима шпиндельной головки
ЗАМЕНА И РЕГУЛИРОВКА НАТЯЖЕНИЯ ПЛОСКОРЕМЕННЫХ ПЕРЕДАЧ ПРИВОДА ГЛАВНОГО ДВИЖЕНИЯ

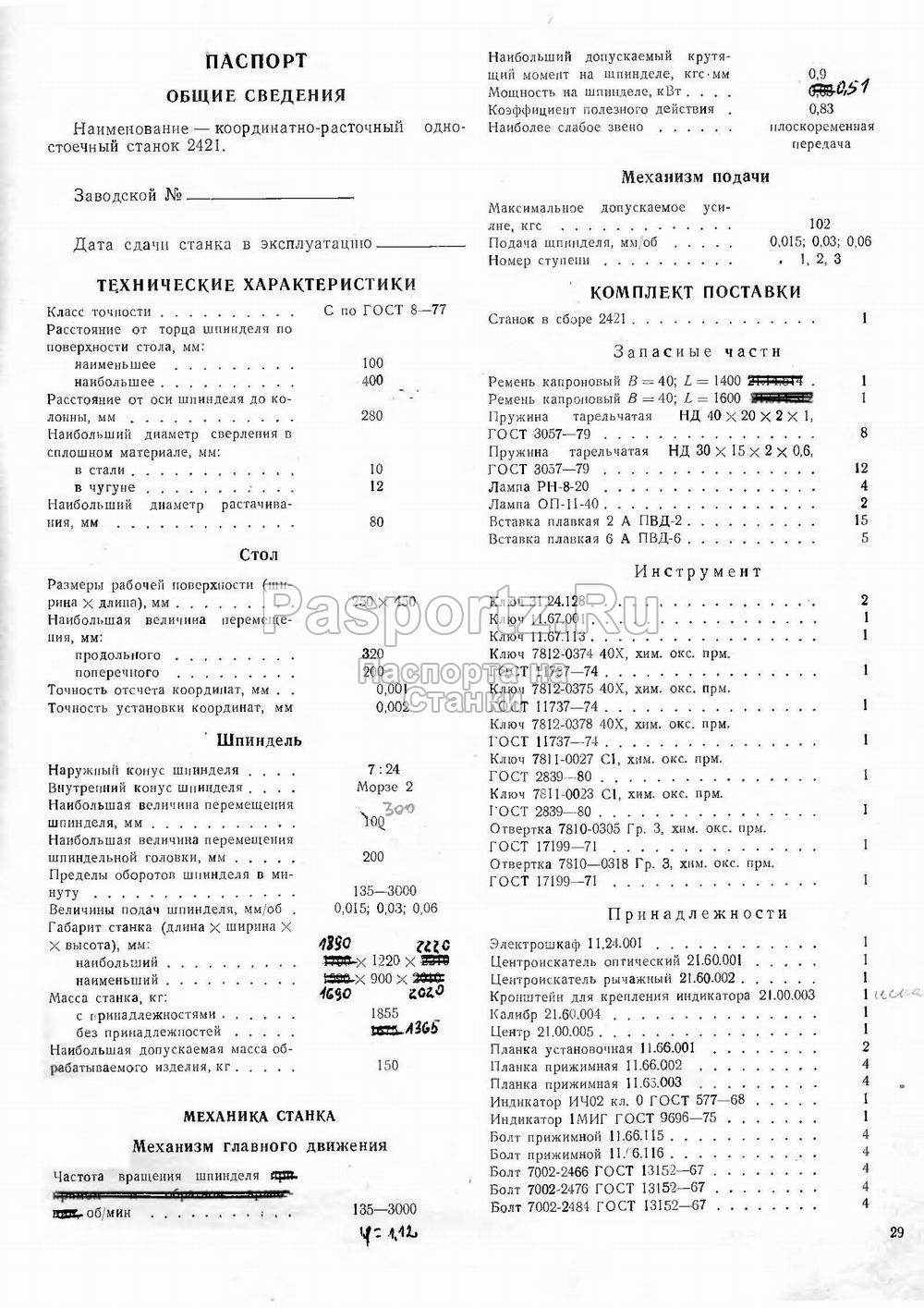

ПАСПОРТ
Общие сведения
Технические характеристики
МЕХАНИКА СТАНКА
Механизм главного движения
Механизм подачи
КОМПЛЕКТ ПОСТАВКИ
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИСВИДЕТЕЛЬСТВО ОБ УПАКОВКЕСВЕДЕНИЯ О РЕМОНТЕСВЕДЕНИЯ ОБ ИЗМЕНЕИЯХ В СТАНКЕ
БЫСТРОИЗНАШИВАЮЩИЕСЯ ДЕТАЛИ
Электрооборудование (0.21.00.00.070.2.0РЭ1)
Содержание:
Общие сведения
Описание работы
Питание делительных столов
Указания по монтажу и эксплуатации
Первоначальный пуск станка
Указание мер безопасности
Перечень покупного электрооборудования (табл.1)
Схема электрическая принципиальная
Схема электрические соединений
Таблица разъемов
Таблица соединений
Чтобы заказать это руководство к станку, воспользуйтесь любым из перечисленных ниже способов связи с нами:
-
Отправить заявку через форму
-
Связаться с нами по любому
-
Отправить письмо на e-mail:
Мы ответим на вашу заявку в кротчайшие сроки и предоставим всю информацию
Координатно-расточной, одностоечный, особоточный
