Паспорт на станок 2620ГФ-1

Тип: Горизонтально-расточной
Полная техническая документация, руководство по эксплуатации,
чертежи и все схемы 2620ГФ-1
Паспорт на станок 2620ГФ-1 паспорт станка 2620ГФ-1 скачать паспорт 2620ГФ-1 техпаспорт станка 2620ГФ-1 схема 2620ГФ-1
Информация о техдокументации к станку 2620ГФ-1
Тип оборудования Горизонтально-расточной
Объем: 100% полный комплект
Цена Уточнить
Срок поставки От 15 минут
Варианты исполнения В печатном и электронном виде
Изображение 1
Цена на техдокументацию 2620ГФ-1 зависит от производителя и года выпуска, а так же формы поставки и оплаты. Что бы уточнить вашу цену с максимальными скидками, сделайте пожалуйста заявку на этом сайте и мы ответим вам в кротчайшие сроки. Или свяжитесь с нашими менеджерами по телефону или эл.почте.

Похожие паспорта

- 2620 г.Ленинград- 2620А г. Ленинград
- 2620В г. Иванова- 2620В г. Ленинград
- 2620ВФ-1- 2620Г
- 2620Е г. Ленинград- 2620П
- 2620Б
Описание паспорта и руководства на 2620ГФ-1

Паспорт на горизонтальный расточной станок 2620ГФ1
Завод изготовитель: Завод им. Я. М. Свердлова
Год документации: 1970 г

Комплект поставки
Руководств по эксплуатации
Электрооборудование
Схемы

Руководство по эксплуатации
Содержание
1.Назначение станка
2.Паспортные данные станка
2.1.Основные параметры станка
2.2.Механика станка
2.3.Органы управления
2.4.Комплектация станка
2.5.Принадлежность
2.6.Сведения о ремонте станка
3.Краткое описание конструкция станка
3.1.Кинематика станка
3.2.Управления станками
3.3.Оптическое устройство
3.4.Зажимы подвижных органов
3.5.Блокировки и предохранительные устройства
4.Смазочные устройства
5.Регулировка станков
Регулировка подшипников шпинделей
Регулировка винтовой пары, радиального суппорта
Регулировка центрального предохранителя
Регулировка зажимов
Регулировка делительного устройства стола
6.Указания по эксплуатации и мероприятия по технике безопасности
7.Фундамент, монтаж, установка
8.Ремонт станка
Особенности ремонта
Особые указания о возможных ошибках при ремонте
Документация по ремонту станка
-Схема расположения подшипников и ремней станка
-Спецификация подшипников и ремней
-Спецификация чертежей
-Прилагаемые чертежи деталей


Электрооборудование
Содержание

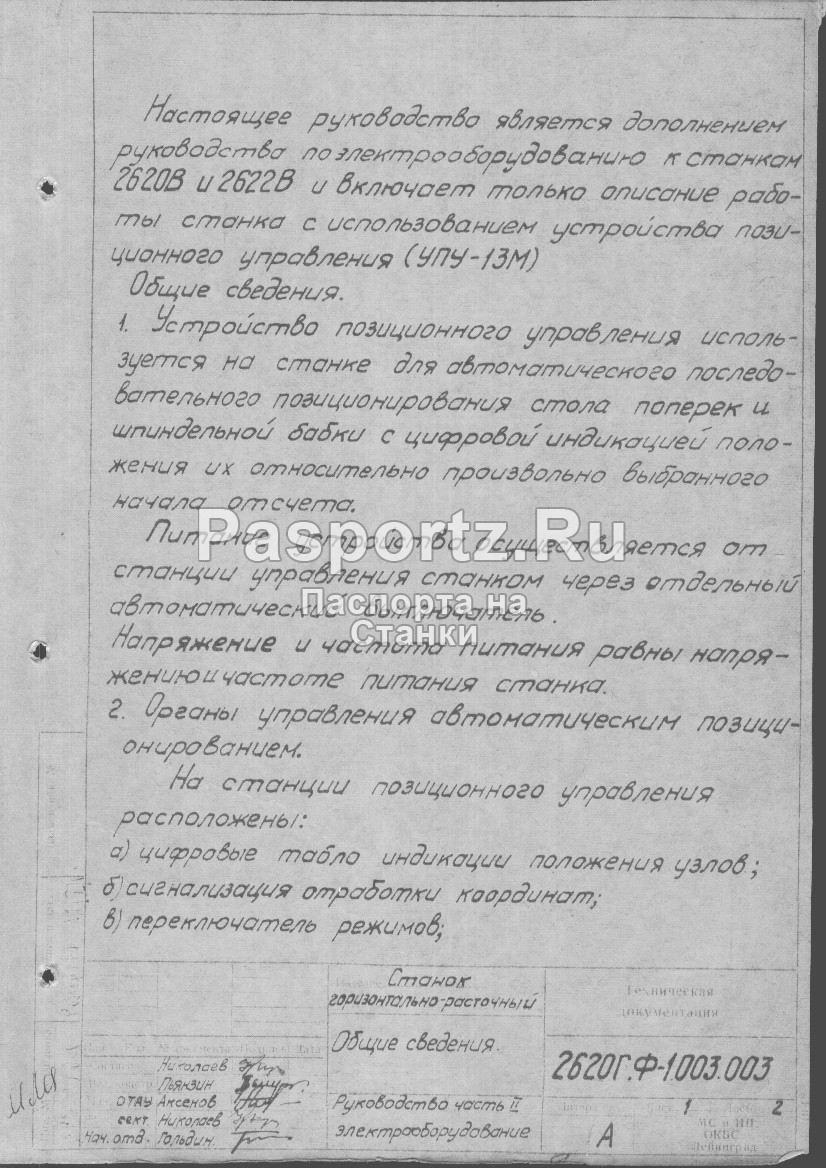

Общие сведения
Расположение электрооборудования на станке

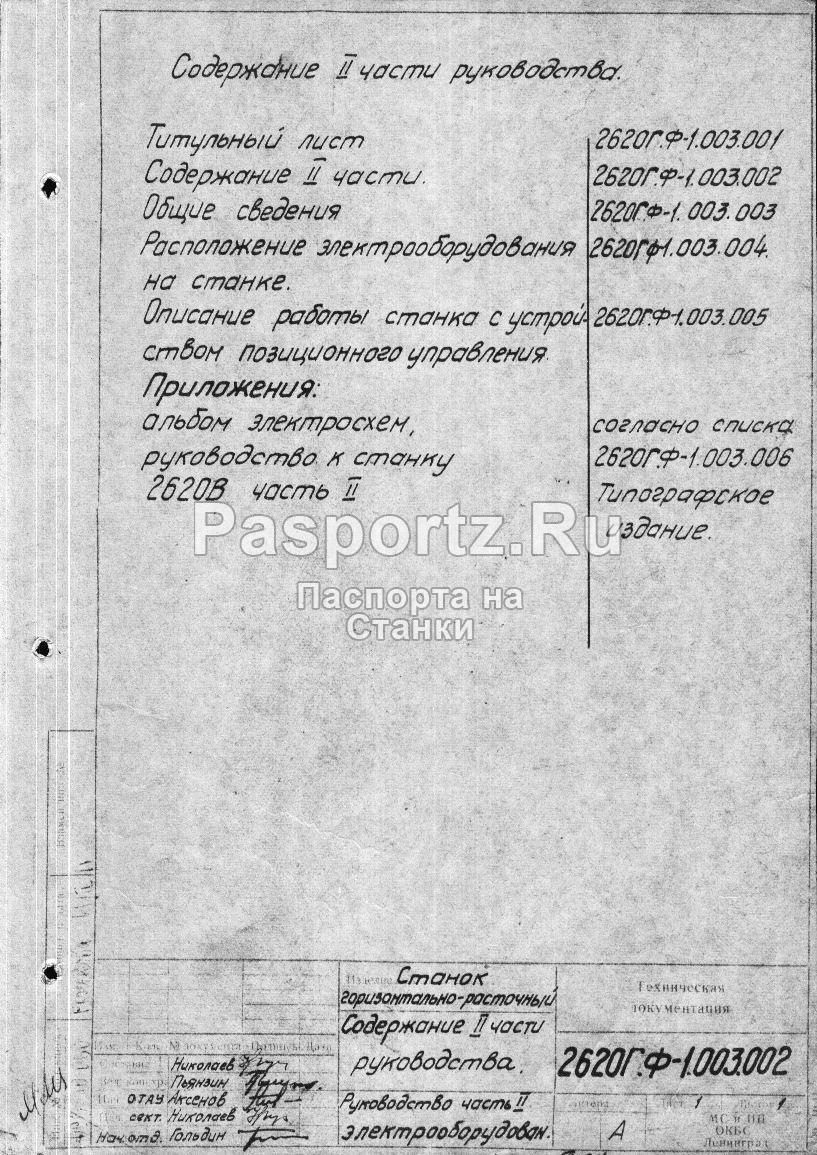

Описание работы станка с устройством позиционного управления

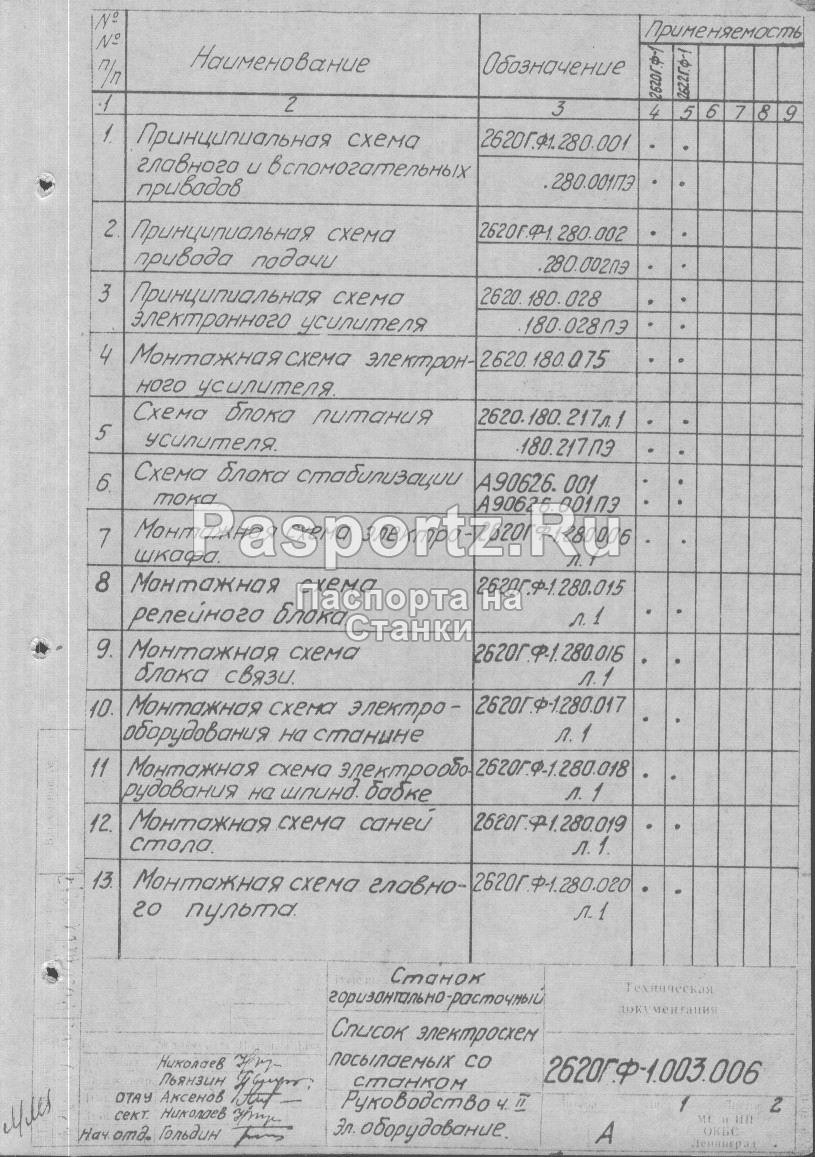

-Принципиальная схема главного и вспомогательного привода -2620ГФ1.280.001ПЭ
-Принципиальная схема приводов подачи - 2620ГФ1.280.002ПЭ
-Принципиальная схема электронного усилителя - 2620.180.028ПЭ
-Монтажная схема электронного усилителя -2620.180.075
-Схема блока питания усилителя -2620.180.217ПЭ1
-Схема блока стабилизации тока А90626.001ПЭ
-Монтажная схема электрошкафа -2620ГФ1.280.006
-Монтажная схема релейного блока -2620ГФ1.280.015
-Монтажная схема блока связи -2620ГФ1.280.016
-Монтажная схема электрооборудования на станине -2620ГФ1.280.017
-Монтажная схема электрооборудования на шпинделе бабке -2620ГФ1.280.018
-Монтажная схема электрооборудования саней стола 2620ГФ1.280.019
-Монтажная схема электрооборудования главного пульта 2620ГФ1.280.020
-Монтажная схема переносного пульта -2620ГФ1.280.021
-Монтажная схема вариатора - 2620ГФ1.280.022
-Монтажная схема ЭМУ 2620.180.212
-Монтажная схема внешних соединений
Перечень технических документов к покупным изделиям.
