Паспорт на координатно-расточной особо высокой точности с числовым программным управлением станок 2Д450АФ2
Завод изготовитель: Московский Завод координатно-расточных станков
Год документации: 1974 г

Комплект поставки
1.Руководство по эксплуатации 2Д450АФ2.РЭ (204 стр.)
2.Электрооборудования 2Д450АФ2.000.0РЭ1 (45 стр)
4.Привод электродвигательный типа ПТР-04М
5.Электропривод серии ЭТШД-2

Руководство по эксплуатации

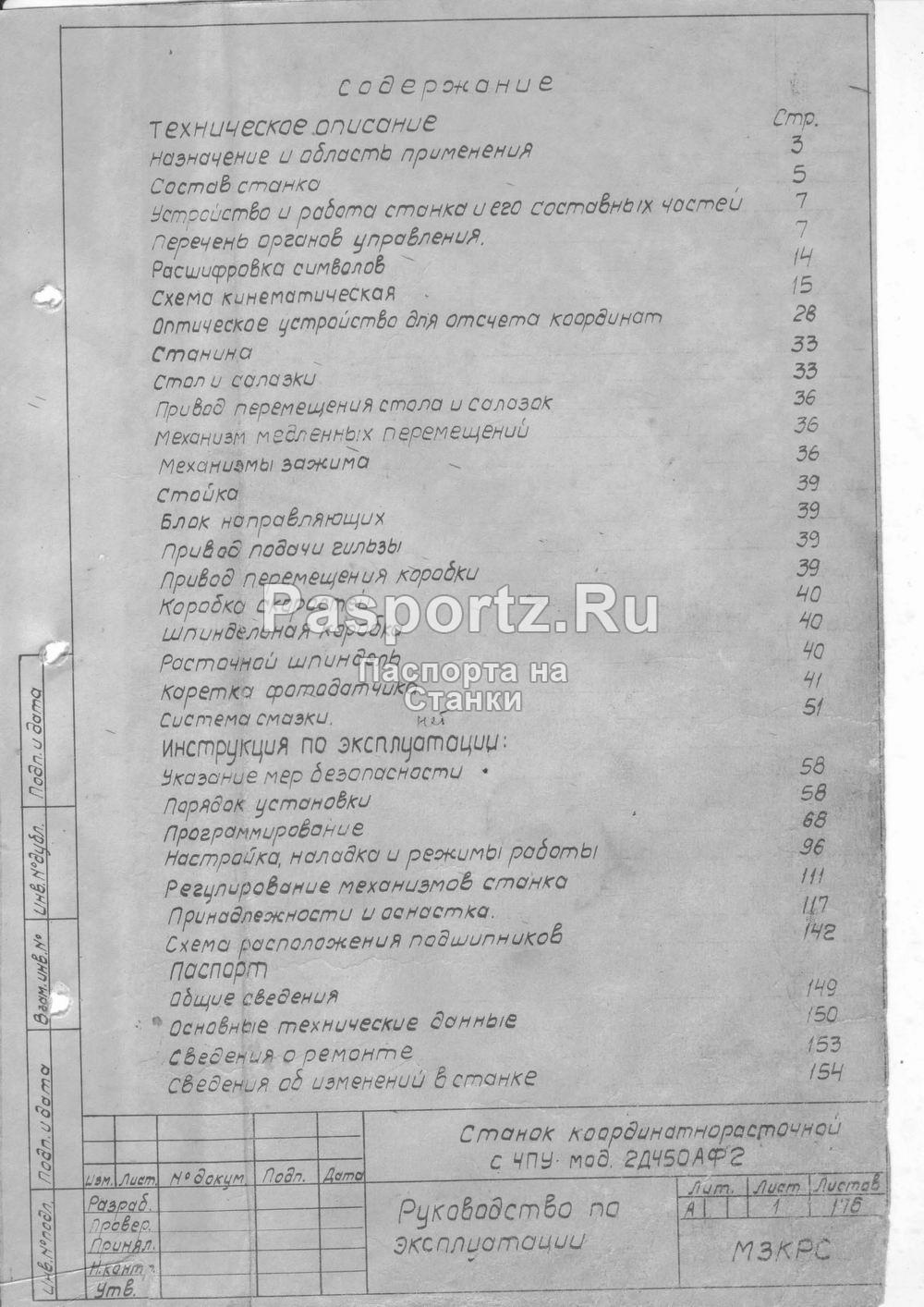

Содержание
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Назначение и область применения

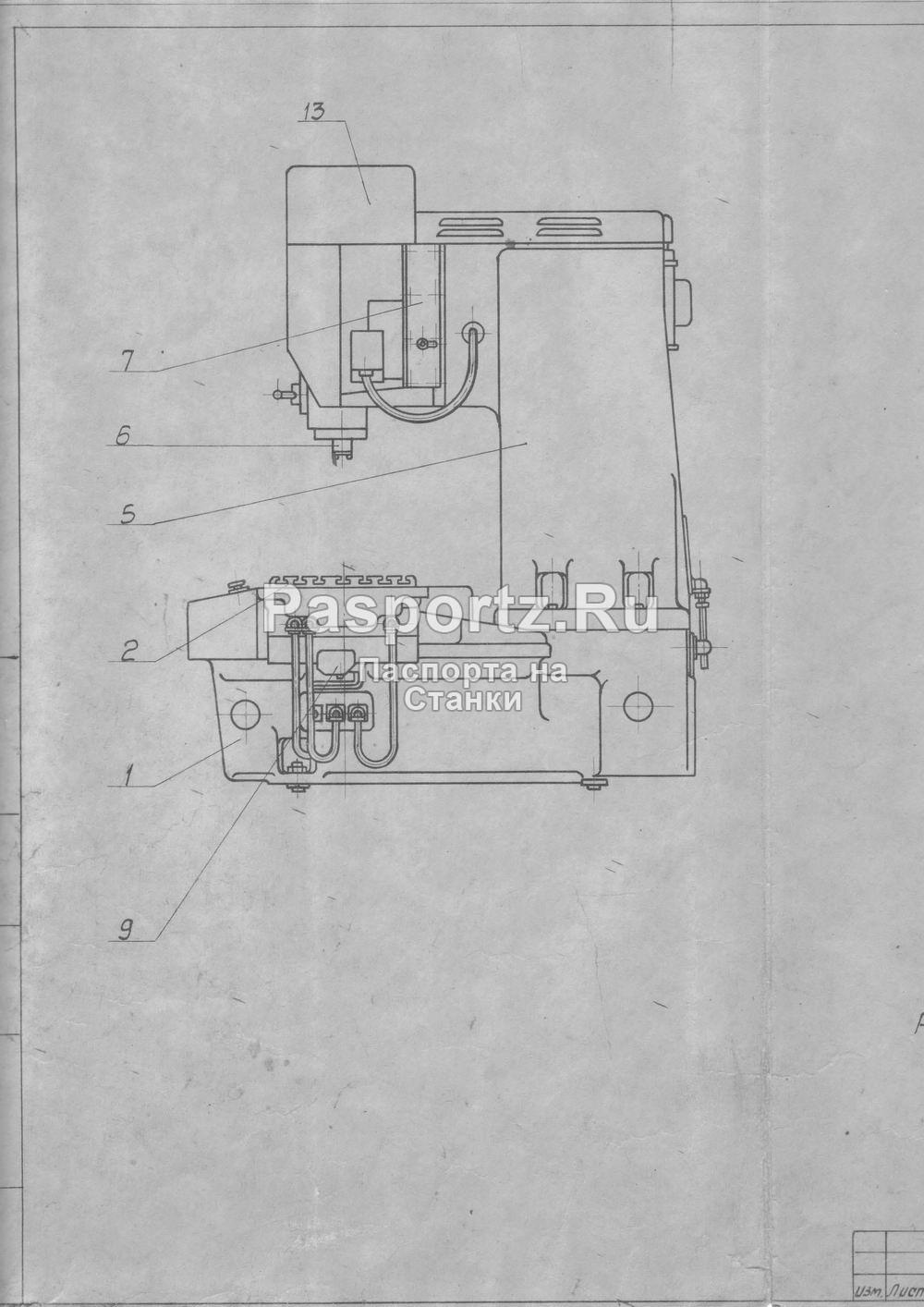

Состав станка
Устройство и работа и его составных частей
Перечень органов управления
Расшифровка символов
-Схема кинематическая
Оптическое устройство для отсчета координат
Станина
Стол и салазки
Привод перемещения стола и салазок
Механизм медленных перемещений
Механизм зажима
Стойка
Блок направляющих
Привод подачи гильзы
Привод перемещения коробки
Коробка скоростей
Шпиндельная коробка
Расточной шпиндель
Каретка фотодатчика
Система смазки
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Указание мер безопасности
Порядок установки
Программирование
Настройка наладка и режимы работы
Регулирование механизмов станка
Принадлежности и оснастка
Схема расположения подшипников
ПАСПОРТ
Общие сведения
Осиновые технические данные станка
Сведения о ремонте
Сведения об изменениях произведенных в станке при эксплуатации и ремонте, которые повлекли изменения паспортные данные

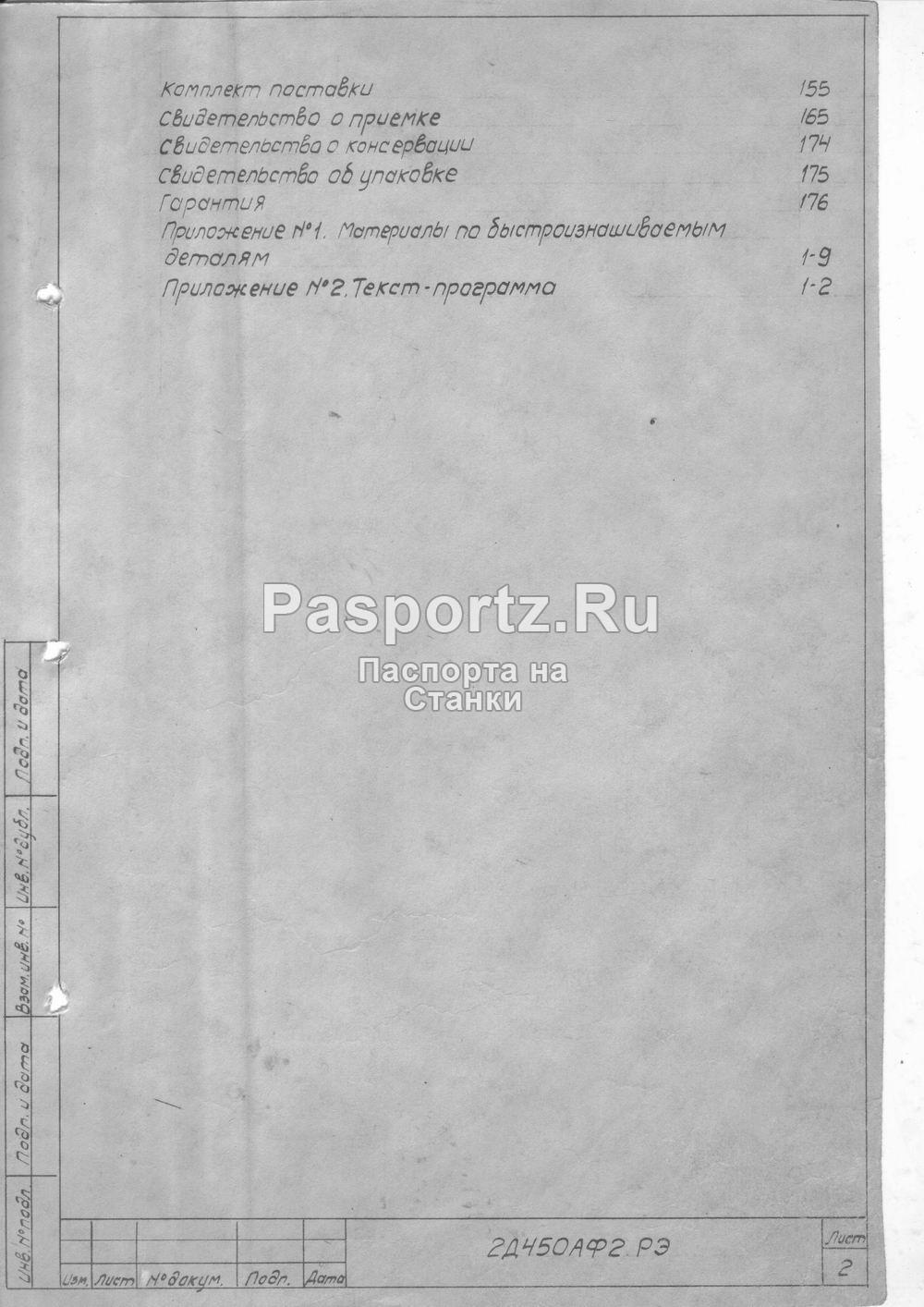

Комплект поставки
Свидетельство о приемке
Свидетельство о консервации
Свидетельство об упаковке
Приложение.1. Материалы по быстроизнащивающим частям
Приложение.2. Текст-программа

Электрооборудование
Содержание
Краткая характеристика электрооборудования
Система питания электрооборудования
Первоначальный пуск электрооборудования
Пояснения к пользованию электросхемами
Описание привода шпинделя
Описание привода стола и салазок, кареток
Фотоэлектрическое отсчетное устройство
Привод подачи гильзы и перемещения шпиндельной коробки
Цепи связи с устройством программного управления
Блокировки, сигнализация и зашита. Меры безопасности.
Необходимые регулировки, устранения возможных нарушений нормальной работы
Указания по эксплуатации
Указания о порядке демонтаже на время транспортирования и последующем монтаже на заводе потребителе
-Схема электрическая принципиальная общая - 2Д450АФ2.982.0.Э3
-Схема электрическая принципиальная распределения сигналов устройства П32-3А
-Схема электрическая принципиальная Фотоусилитель -2Д450АФ2.982.М.Э3
-Схема электрическая принципиальная привода подачи коробки и гильзы - 2Д450АФ2.982.П.Э3
-Схема электрическая принципиальная привода стола и салазок - 2Д450АФ2.982.М.Э3
-Схема электрическая принципиальная индикация номера инструмента - 2Д450АФ2.982.Т.Э3
-Схема электрическая принципиальная привод вращения шпинделя - 2Д450АФ2.982.Ш.Э3
-Схема электрическая соединений общая - 2Д450АФ2.982.010.Э4
-Схема электрическая соединений станок - 2Д450АФ2.982.020.Э4
-Схема электрическая соединений салазки - 2Д450АФ2.982.021.Э4
-Схема электрическая соединений Каретка 2Д450АФ2.982.022.Э4
-Схема электрическая соединений Регулятора станка салазок 2Д450АФ2.982.023а.Э4
-Схема электрическая соединений Фотоусилитель 2Д450АФ2.982.024.Э4
-Схема электрическая соединений Пульт 2Д450АФ2.982.030.Э4
-Схема электрическая соединений Блок индикации инструмента 2Д450АФ2.982.032.Э4
-Схема электрическая Шкаф - 2Д450АФ2.982.040.Э4
-Схема электрическая соединений Центральной панель шкафа - 2Д450АФ2.982.041.Э4
-Схема электрическая соединений. Блок распределения сигналов, блок точного останова - 2Д450АФ2.982.043.Э4
-Схема электрическая соединений. Блок точного останова - 2Д450АФ2.982.044.Э4
-Схема электрическая соединений. Блок шпинделя - 2Д450АФ2.982.045.Э4
-Схема электрическая соединений. Блок подачи - 2Д450АФ2.982.046.Э4
-Схема электрическая соединений. Блок стола (салазок) - 2Д450АФ2.982.047.Э4
-Схема электрическая соединений. Приставка шкафа - 2Д450АФ2.982.050.Э4
