Паспорт на специальный многоцелевой ИР500ПМФ4
Завод изготовитель: Станкостроительный завод С.М. Кирова
Год документации: 1989 г

Комплект поставки все состоит из 12 книг
Книга 1.Руководство по эксплуатации - ИР500МФ4.001РЭ - 194 стр. Зав №347
Содержание
Общие сведения об оборудований
Основные технические данные
Комплектность
Указание мер безопасности
Состав оборудования
Устройство, работа оборудования и его составных частей
Гидро и пневмосистема и смазочная система
Порядок установки
Порядок работы
Возможные неисправности и методы их устранения
Особенности разборки и сборки при ремонте
Сведения о приемке
Указания по техническому обслуживанию эксплуатации и ремонту
Рисунки

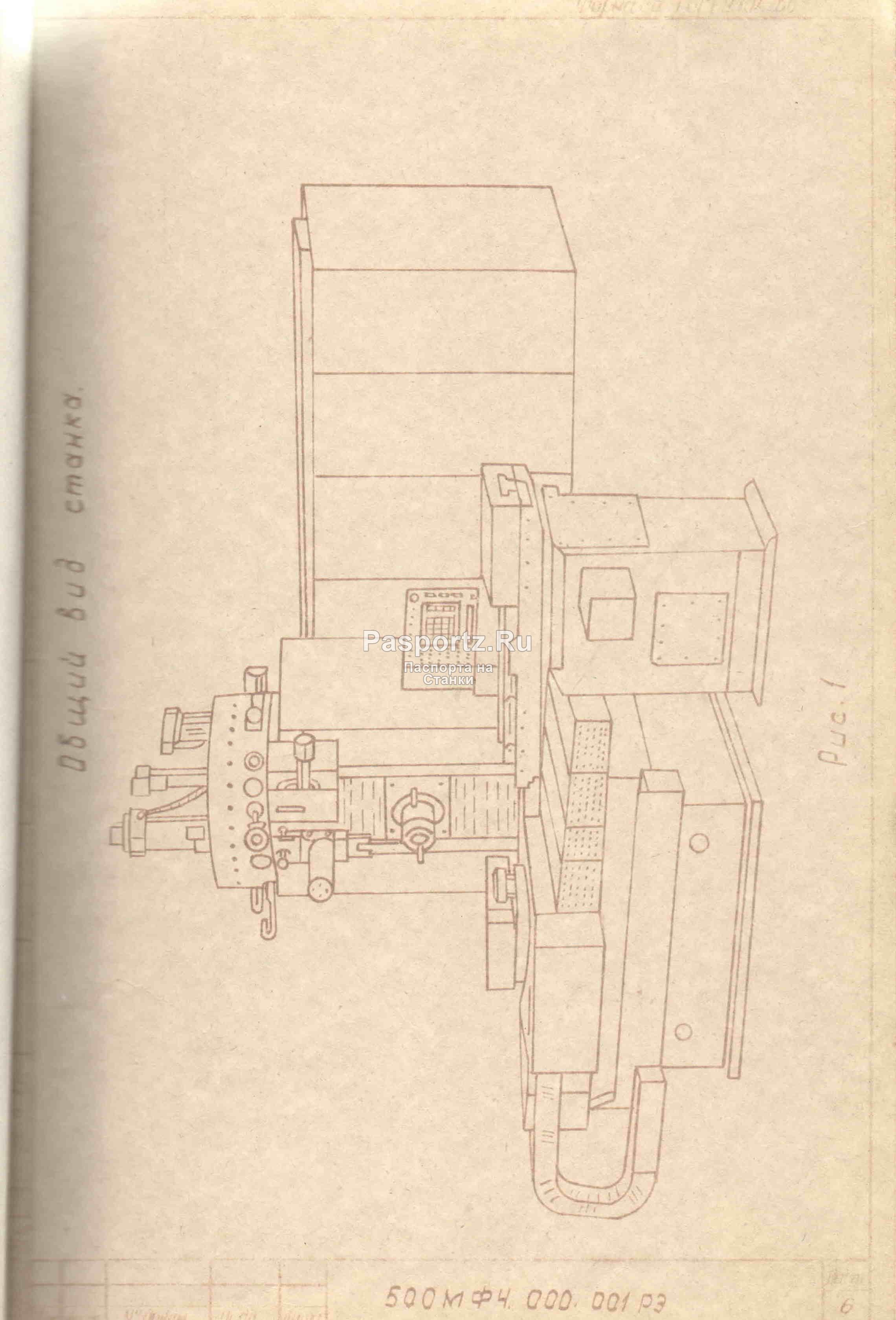

1.Обший вид станка
2.Стол спутник
3.Эскиз конца шпинделя станка
4.Конец инструментальной оправки в сборе
5.Конусная часть инструментальной оправки
6.Переходник инструментальной оправки
7.Обший вид станка с обозначением составных частей
8.Панель управления
9.Диаграма скоростей главного привода
10.График подач
11.Схема кинематическая
12.Устройство отчетно-оптическое стола
13.Устройство отчетно-оптическое шпиндельной бабки
14.Устройство отчетно-оптическое стойка
15.Привод вращения шпинделя
16.Механизм переключения скоростей
17.Шпиндельное устройство (Механизм зажима инструмента в шпинделе)
18.Механизм ориентации шпинделя
19.Гидроцилиндр уравновешивания шпиндельной бабки
20.устройство подводки и охлаждения жидкостей
21.Привод подач шпинельной бабки
22.Привод подачи стойки
23.Привод подач стола
24,25.Магазин инструментальный
26,27,28.Устройство АСИ
29,30.Стол поворотный
31,32,33,34,35.Устройство автоматической смены столов-спутников
36.Схема соединений гидросистемы станка
37.Схема гидравлическая принципиальная гидростанции и гидравлического уравновешивания шпиндельной бабки
38.Гидросхема шпиндельной бабки
39.Гидросхема устройства автоматической смены инструментов
40.Гидросхема поворотного стола
41.Гидросхема устройства автоматической смены столов-спутников
42.Схема смазки механизмов шпиндельной бабки
43.Схема централизованной дозированной смазки
44.Схема расположение точек смазки станка
45.Схема пневматическая станка
46.Схема транспортировки станка в сборе
47.Схема транспортировки УАСЗ
48.Схема транспортировки гидростанции исполнение 1,2
49.Схема транспортировки бабки СОЖ
50.Схема транспортировки электрошкафом для системы чпу 2С42-65
51.Схема пломбирования электрошкафа
52.Транспортировка шнекового транспортера
53.Схема пломбирования пульта управления
54.Монтажный чертеж станка
55.Лист А-А Строительное задание
56.Болт фундаментный
57.Смена действующих нагрузок на фундамент
58.Проверка жесткости фундамента
59.Установочный чертеж станка
60.Установочный чертеж станка устройства смены столов -спутников лист А-А
61.Место установки уровня
62.Схема работы манипулятором с инструментальном диаметром более 160 мм при свободных гнездах магазин.
63.Схема рабочего хода по оси У при работе манипулятора с инструментальном диаметре свыше 125 мм
64.График мощностей и крутящего момента
65.Теоретические кривые крутящих моментов на шпинделе при различных видах обработки
66.Теоретические кривые мощности на шпинделе при различных видах обрабоки
67,68.Комплект инструментальных оправок
69.Регулировка конечных выключателей положений стола по ОСИ Х
70.Регулировка конечных выключателей положений стола по ОСИ У
71.Регулировка конечных выключателей положений стола по ОСИ Z
72.Регулировка соединительных муфт и спор шариковых винтов
73.Регулировка натяжения опор качения направляющих
74.Оправка с конусом 50АТ5
75.Устройство и регулировка торможения гидравлических устройств
76,77.устройство зарядное
78.Узел подготовки воздуха
79.Смена монтажных шпиндельной бабки
80.Монтажный чертеж 500МФ4.000.002М4.1

Книга 2.Материалы быстроизнашиваемым детали - ИР500МФ.000РЭ5 - 54 стр.
Содержание
Схемы расположение подшипников
Перечень подшипников
Перечень резиновых уплотнительных изделий
Перечень быстроизнашиваемым деталей
Чертежи быстроизнашиваемых деталей
Чертежи:
-Блок зубчатых колес
-500МФ4.204.118 - Колесо зубчатое
-500МФ4.204.405 - Колесо зубчатое
-500МФ4.204.406 - Колесо зубчатое
-500МФ4.204.407 - Колесо зубчатое
-500МФ4.203.404 - Вал шестерня
-500МФ4.204.501 - Вал шестерня
-500МФ4.204.418 - Колесо зубчатое
-500МФ4.204.501 - Колесо зубчатое
-500МФ4.204.502 - Колесо зубчатое
-500МФ4.204.501 - Вал-шестерня
-500МФ4.204.404 - Колесо зубчатое
-Вилка
-Уплотнение
-Шпиндель
-Поршень
-Манжета
-Кольцо
-500МФ4.401.466,500МФ4-76.401.302 - Колесо червячное
-Палец
-500МФ4.401.080 - Вал червяк
-Вилка
-Планка
-Губка
-Пружина
-Ролик
-500МФ4.502.465-Венец
-500МФ4.502.461-Шестерня
-Поршень
-500МФ4.602.053-Колесо зубчатое
-Рейка
-500МФ4.602.402-Рейка
-Упор
-Компенсатор
-Захват
-Корпус
-Планка
Книга 3.Электрооборудования ИР500МФ4.900.000.26РЭ1 - 42 стр. Зав № 347
Книга 4.Комплект поставки ИР500МФ4.001.РЭ2 - НЕТ
Книга 5.Сведения о приемке ИР500МФ4.001.РЭ3- 40 стр.
Книга 6.Сведения о приемке электрооборудования ИР500МФ4.001.РЭ4 - 25 стр зав № 167
Книга 7.Электрооборудование Приложение 1.Схемы электрические принципиальная 500ПМФ4.000.000.26РЭ1
Книга 8.Электрооборудование Приложение 1.Схемы электрические соединений станка 500ПМФ4.000.000.26РЭ1
Книга 9.Электрооборудование Приложение 1.Схемы монтажные станции управления
Книга 10.Ведомость электрическая соединений станции управлении.
Книга 11.Таблица сигналов, Алгоритм управления
Книга 12.Чертежи к руководству
-Схема гидравлическая -500МФ4.00.00.000Г3
-Сборочный чертеж. Станина А01.110.000СБ - 2 листа
-Монтажный чертеж строительного фундамента 500МФ4.000.003МЧ1
-Схема монтажа схемных деталей 500МФ4.000.000СМ1- 2 листа
-Схема расположения коробов гидроразводки 500МФ4.000.000СМ-01
-Ключ 500МФ4.801.052СБ
-Помост 500МФ4.801.061
-Основание 500МФ4.801.062СБ
-Лестница 500МФ4.801.063.СБ
-Подставка 500МФ4.801.064.СБ
-Поручень 500МФ4.801.501
-Труба 500МФ4.801.502
-Сектор 500МФ4.801.510
-Ручка 500МФ4.801.511
-Труба 500МФ4.801.512
-Каркас 500МФ4.801.513
-Полоса 500МФ4.801.522
-Боковина 500МФ4.801.523
-Лист 500МФ4.801.531
-Защелка 500МФ4.801.536
-Ушко 500МФ4.801.537
-Ось 500МФ4.801.538
-Втулка 500МФ4.801.802
-Устройство зарядное сборочный чертеж 500МФ4.715.001 - 3 листа
-Маховичок 500МФ4.715.101
-Корпус 500МФ4.715.401
-Винт 500МФ4.715.402
-Штуцер переходной 500МФ4.715.404
-Муфта 500МФ4.715.405 - 2 листа
-Гайка 500МФ4.715.407
-Штуцер 500МФ4.715.408
-Винт 500МФ4.715.409
-Гайка 500МФ4.715.410
-Устройство зарядное ГДВ400.00.94.СБ
-Спецификация ГДВ400.00.94.000
-Гайка ГДВ400.00.94.201
-Переходник ГДВ400.00.202
-Штуцер ГДВ400.00.203
-Труба ГДВ400.00.204
-Прокладка ГДВ400.00.506
-Прокладка 21104.71.72.412

13.Электрооборудования. Приложение 4.Преобразователь SH70/SH140 BOSCH - 46 стр.
14.CNC600 -схемы
15.Преобразователь линейный перемешенияфотоэлектрические ВЕ164 - 31 стр.
16.
Еще Книги
Электрооборудование. Приложение 1.Схемы соединений
-500МФ4.00.900.032.Э4
-500МФ4.00.900.037.Э4
-500МФ4.00.900.040.Э4
-500МФ4.00.900.042.Э4
Электрооборудование. Приложение 1. Схемы принципиальная
-С90.900.101.Э3.42.00 ч1
Электрооборудование. Приложение 1. Схемы соединений
-С90.900.101.Э4.11.00
-С90.900.101.Э4.11.01 ч2
Агрегаты насосные, Насосы, Станции насосные
-Насосы радиально-поршневые нерегулируемые типа НПР-50
-Агрегаты насосные типа А50НР
-Насосы пластичные на давление Г12-2М Г12-3М - 1988 г
-Насосы пластичные регулируемые типа НПлР - 1988 г
-Насосы аксильно-поршневые регулируемые РНА-1Р - 2000 г
-Насосы пластичные регулируемые типа Г12-5М 1988 г
-Питатели смазочные одномагистральные
-Станция гидропривода типа С100-500 ПМФ4 1988 г
-Гидророссель с обратным клапаном ДКМ5/3 1987 г
-Реле давления РДР6/3 1988 г
-Гидроклапоны редукционные типа КРМ6-1 - 1987 г
-Системы смазочные централизованные периодической подачи ГП и СП
-Смазочные станции модульной конструкции с электрическим и механическим приводом

Идет отдельно по заказу:
Электрооборудование схемы с УЧПУ NC110 "НПП Квалитет
-Схемы электрические принципиальная С90.900.101Э3.01-26 - 101 стр.
-Схемы монтажные - С90.900.101Э4.01-26 - 14 стр.
