Паспорт на многоцелевой станок ИР800ПМФ4
Завод изготовитель: Ивановский станкостроительный завод
Год документации: 1980-1983 г

Комплект поставки
1.Руководство по эксплуатации - 209 стр.
2.Приложение 2.Узлы особого исполнения - 31 стр.
3.Приложение 3.Методика обслуживания - 28 стр.
4.Электрооборудование - 52 стр.
5.Электросхемы - 70 стр.

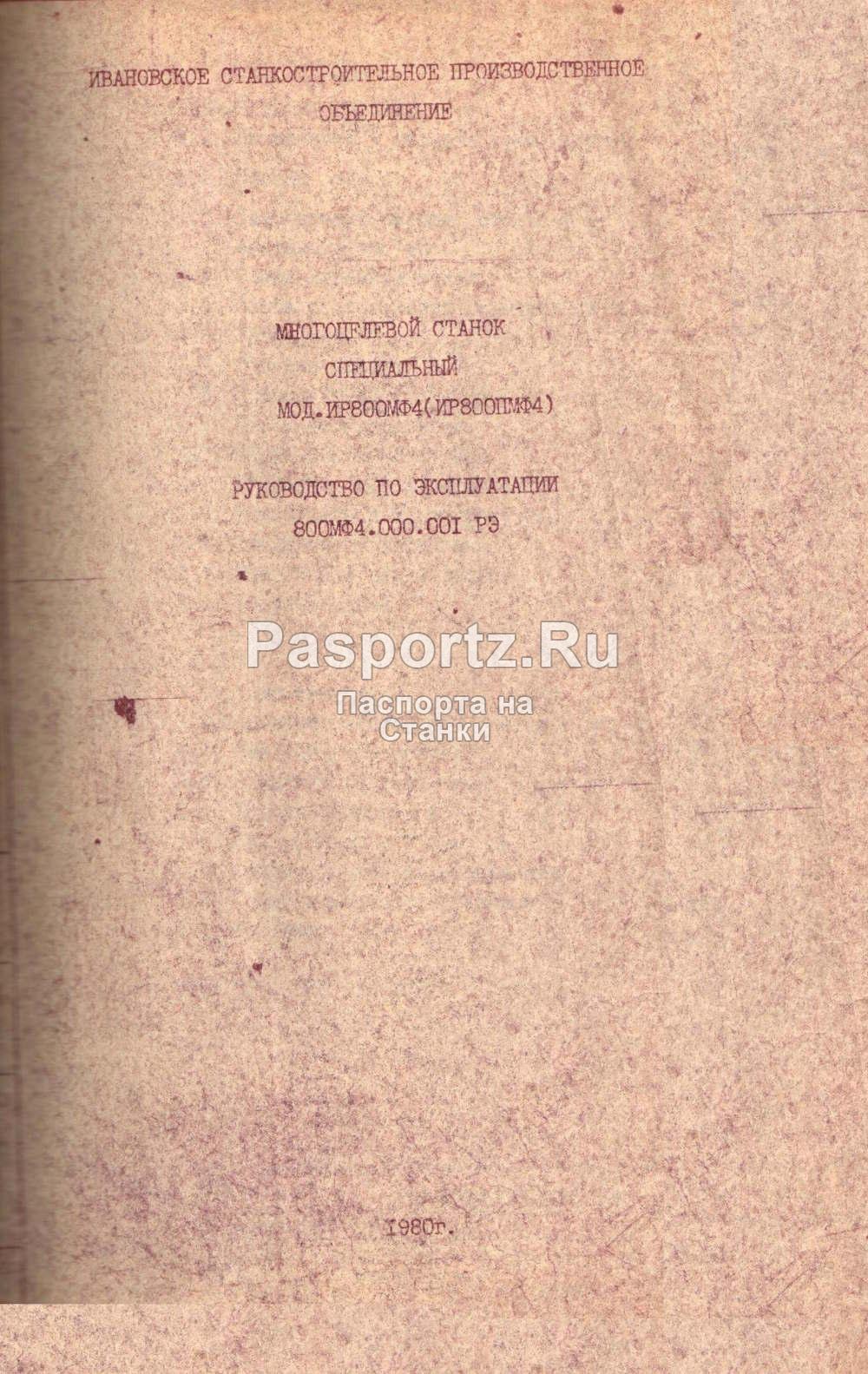

Руководство по эксплуатации - 800МФ4.000.001РЭ

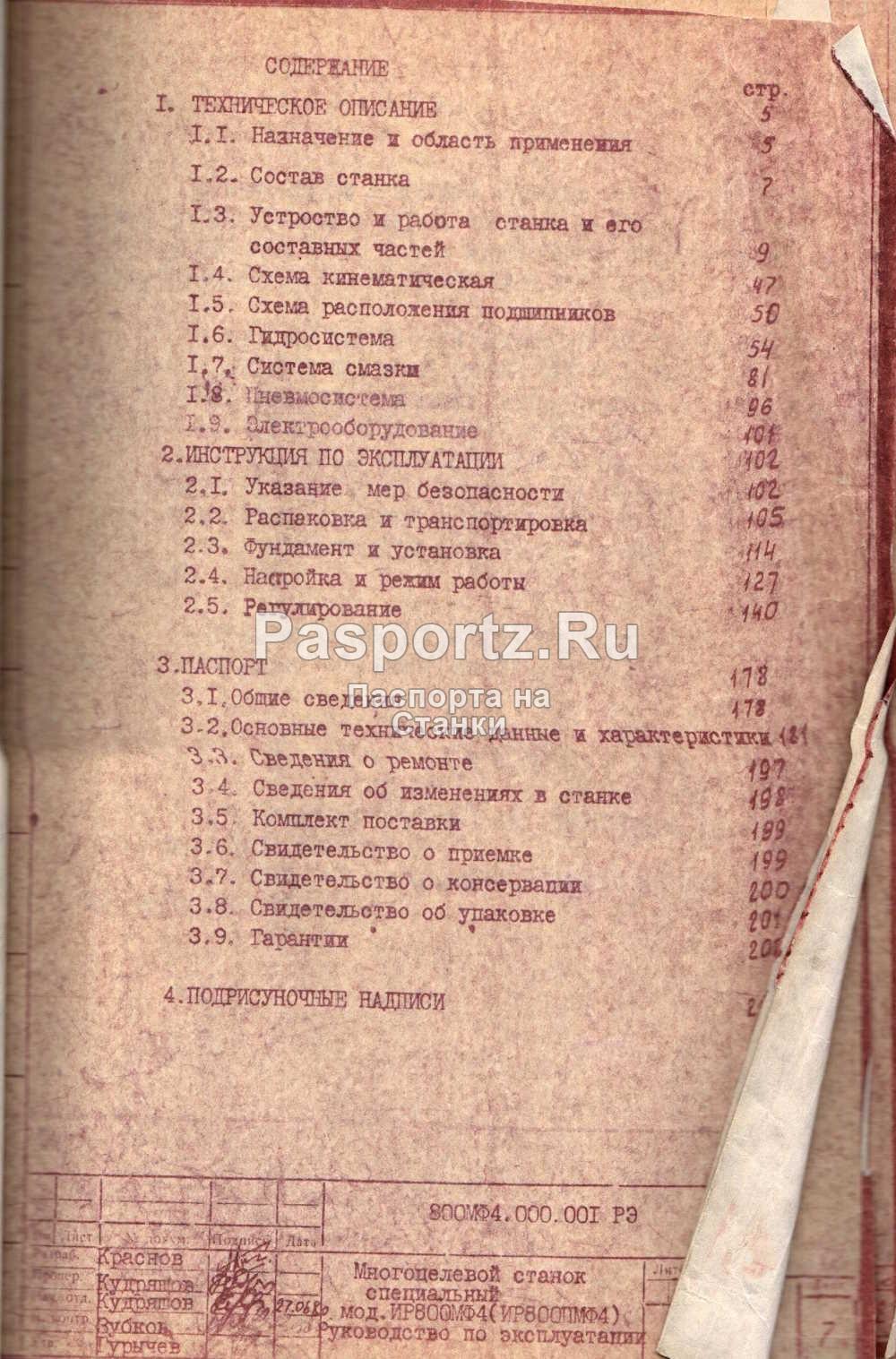

Содержание
1.ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1.1.Назнаение и область применения
1.2.Состав станка
1.3.Устройство и работа станка и его составных частей
1.4.Схема кинематическая
1.5.Схема расположение подшипников
1.6.Гидросистема
1.7.Система смазки
1.8.Пневмосистема
1.9.Электрооборудование (Идет отдельно)
2.ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
2.1.Указание мер безопасности
2.2.Распаковка и транспортировка
2.3.Фундамент станка
2.4.Настройка и режим работы
2.5.Регулирование
3.ПАСПОРТ
3.1.Общие сведения
3.2.Основные технические данные и характеристики
3.3.Сведения о ремонте
3.4.Сведения об изменениях в станке
3.5.Комплект поставки
3.6.Свидетельство о приемке
3.7.Свидетельство о консервации
3.8.Свидетельство об упаковке
3.9.Гарантии

2.Приложение 2.Узлы особого исполнения - 800МФ4.00.001
Содержание
1.Исполнение конуса инструмента по портам МАS 403
2.Транспортер для уборки стружки
3.Устройство СОЖ
4.Поворотный стол с непрерывной круговой подачи
Техническое описание
4.Назначение и применения
-Чертеж поворотный стол
-Привод поворота
-Датчик углового положения поворотного стола
-Схема кинематическая
-Схема расположение подшипников
Гидросистема поворотного стола
Схема гидравлическая поворотного стола
Система смазки

3.Приложение 3 Методика обслуживания
1.Обслуживание
2.Перечень резиновых уплотнительных изделий

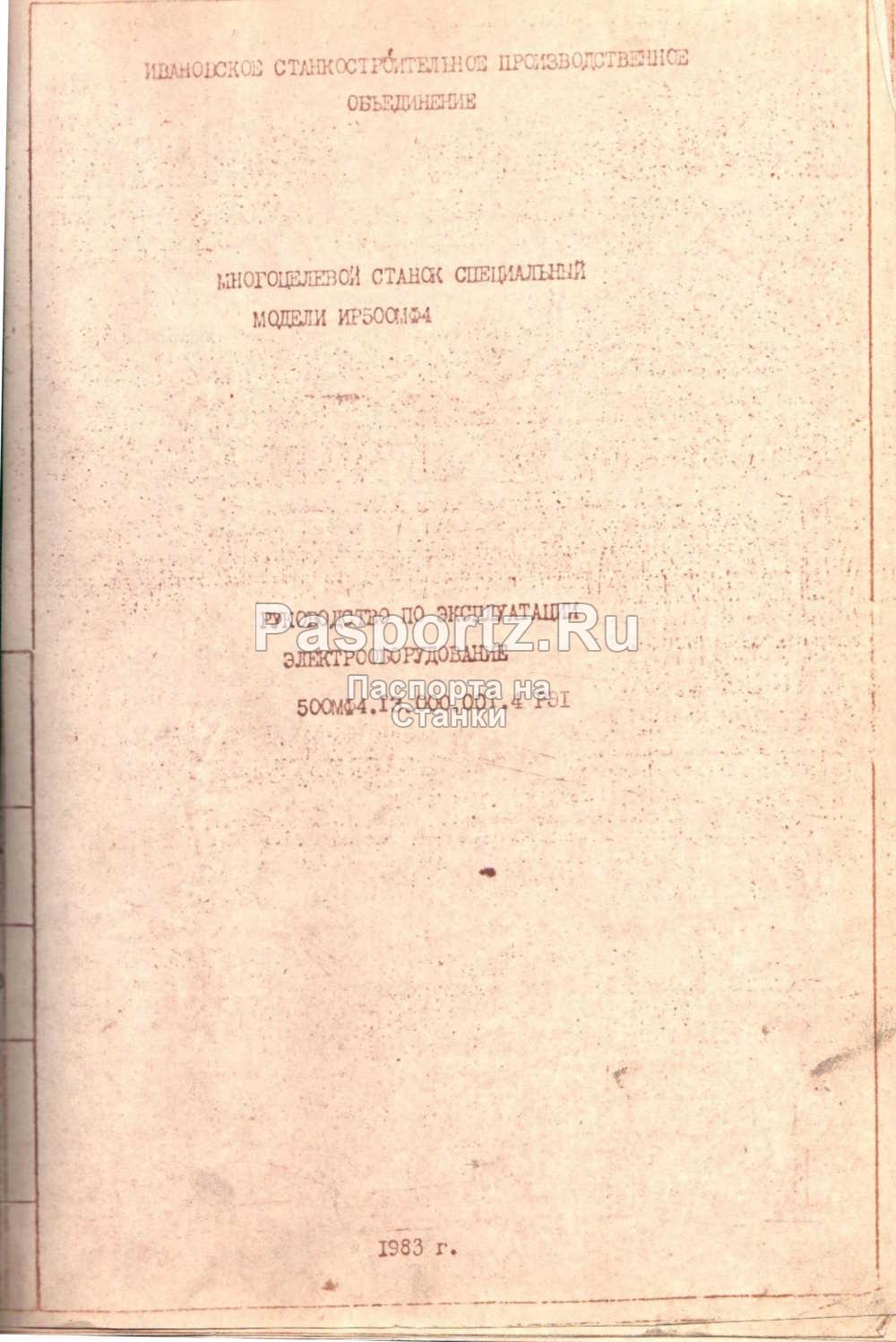

Электрооборудование - 500МФ4.13.000.001.4РЭ1 - 1983 г
Содержание
1.Электрооборудование
2.Размещение и монтаж электрооборудования
3.Органы управления станком
4.Управление станком
4.1.Абсолютный нуль осей Х,У,Z
4.2.Исходная позиция поворотного стола
4.3.Исходная позиция инструментального магазина
4.4.Разрешение подачи по осям Х,У,Z (В)
4.5.Аварийный стоп
4.6.Управление приводом подач осей Х,У,Z
4.7.Управление электроприводом вращение шпинделя
4.8.Управление манипулятором
4.9.Управление поворотным столом
4.10.Управление инструментальным магазином
4.11.Управление вспомогательными приводами
5.Подготовка станка к работе
6.Управление устройством смены столов-спутников станка ИР500МФ4
7.Управление устройством смены столов-спутников станка ИР800МФ4
8.Рабочие параметры станка
9.Дополнительные к инструкции по программированию
10.Указание безопасности
Схемы электрические
