Паспорт на продольно - строгальный станок 7216
Завод изготовитель: Минский станкостроительный завод им. Октябрьской революции.
Год документации: 1970 г

Комплект документации
1.Руководство по эксплуатации (92 стр.)
2.Альбом чертежей запасных деталей (96 стр).
3.Электрооборудование (102 стр).

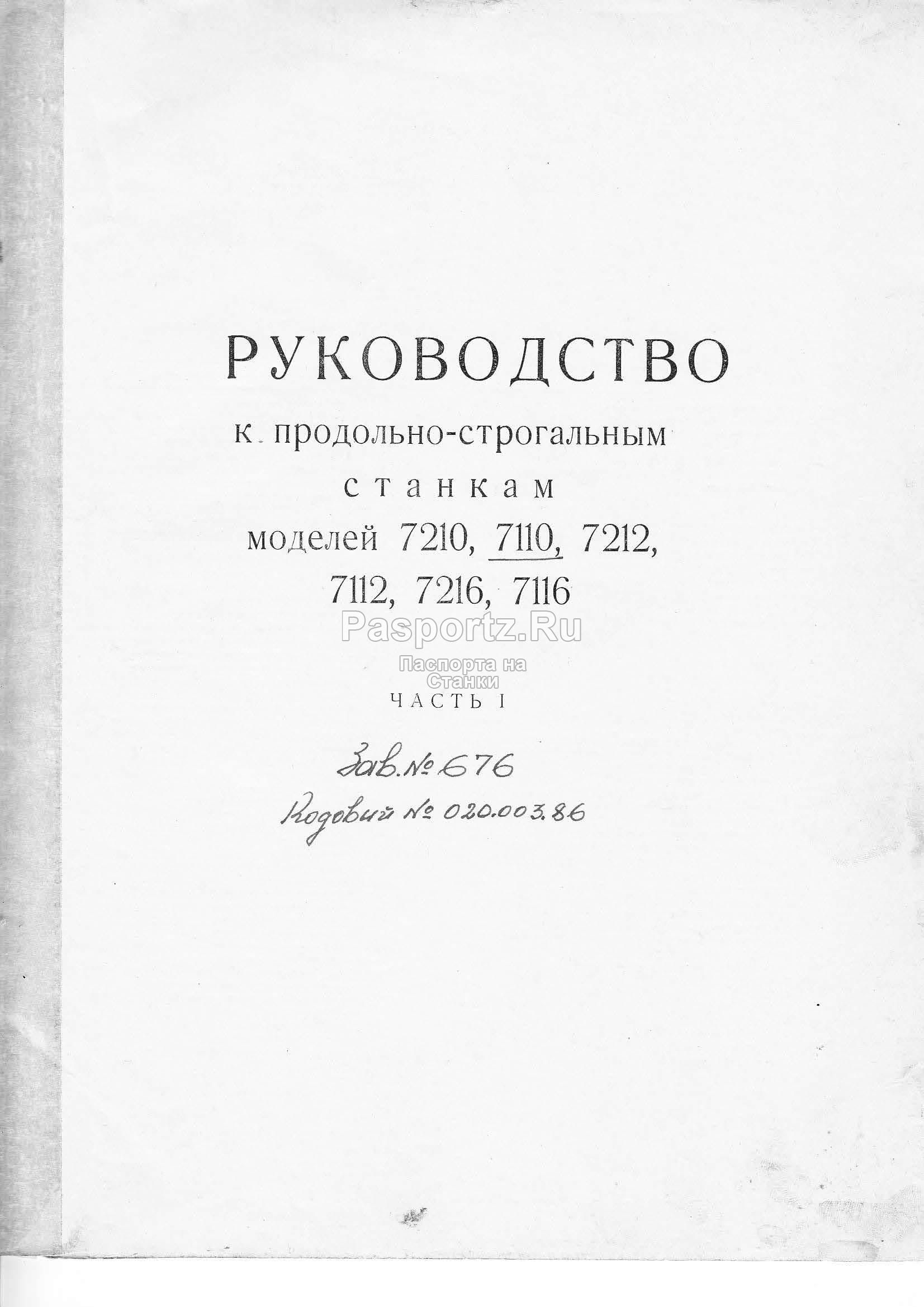

Руководство по эксплуатации
Содержание
Акт приемке станка
1.Испытание станка на соответствие нормам точности
2.Испытание станка на соответствие остальным техническим условиям
3.Принадлежности и приспособления к станку
4.Общее заключение по испытанию станка
5.Гарантия
6.Дополнительные замечания
Паспорт станка
1.Общие сведения
2.Спецификация органов управления
3.Основные данные станка
4.Габариты рабочего пространства. Посадочные и присоединительные базы станка
5.Графики скоростей и тягового усилия главного привода
6.Сведение о ремонте станка
7.Изменение в станке
8.Данные о комплектации станка
Руководство к станку
1.Название станка
2.Распаковка и транспортировка узлов станка
1.Указания по распаковке и транспортировки узлов и вес отдельных мест
2.Спецификация к эскизам транспортировки узлов и вес отдельных мест
3.Фундамент станка
1.Выбор места для установки станка
2.Изготовления фундамента
3.Спецификация к чертежу фундамента
4.Перечень узлов, имеющих электровводы, основные установочные размеры, сочинения труб и проводов для соединения выносного электрооборудования
Монтаж станка
1.Порядок монтажа
2.Описание монтажа двухстоечных станков
3.Описание монтажа одностоечных станков
Краткое описание конструкции и работы станка
1.Особенности конструкции
2.Описание кинематической системы
3.Общая компоновка
4.Станина
5.Стол
6.Поперечина
7.Привод стола
8.Суппорты
9.Кретка бокового суппорта
10.Каробка подач поперечины
11.каробка подач бокового суппорта
12.Мехапнизм зажима поперечины
13.Механизм перемещения поперечины
14.Пульт управления
15.Подвеска подвесного пульта
16.Спецификация зубчатых и червячных колес, червяков, винтов и гаек
Смазка станка
-Схема смазка
1.Смазка направляющих станины и реечной
шестерни привода подач
2.Смазка шестерен и подшипников редукторов и коробок подач
3.Смазка направляющих поперечины и стойки
4.Указания по обслуживанию смазочной системы
5.Примечание к схеме смазки
6.Спецификация к схеме смазки
Первоначальный пуск станка
1.Подготовка к пуску
2.Проверка работы при наладочном режиме
3.Проверка работы при автоматическом цикле
4.Проверка станка по нормам точности и подготовка рабочей поверхности стола
Настройка станка и техника безопасности
1.Настройка
2.Рекомендаци по работе на станке
3.Рекомендации по назначению режимов резания
4.Правила техники безопасности при работе на станке
Уход за станком и его регулировка
1.Общие указания
2.Уход за приводом стола
3.Регулировка коробки стола
4.Регулировка суппортов
5.Регулировка поперечины и механизма ее
перемещения
6.Регулировка механизма зажима поперечины
7.Уход за пультом управления
8.Ухо за порталом
9.регулировка и уход за электрооборудованием и смазкой станка
10.Востоновлене работоспособности аварийного тормоза стола
Приспособления, поставляемые со станком по заказу за особую плату
1.Приспособление для дозированной подачи
активизирующей жидкости
2.Приспособления для высокого подъема рездержателя
3.Защитный экран
4.Левый боковой суппорт
Указания по разборке и сборке станка при ремонте

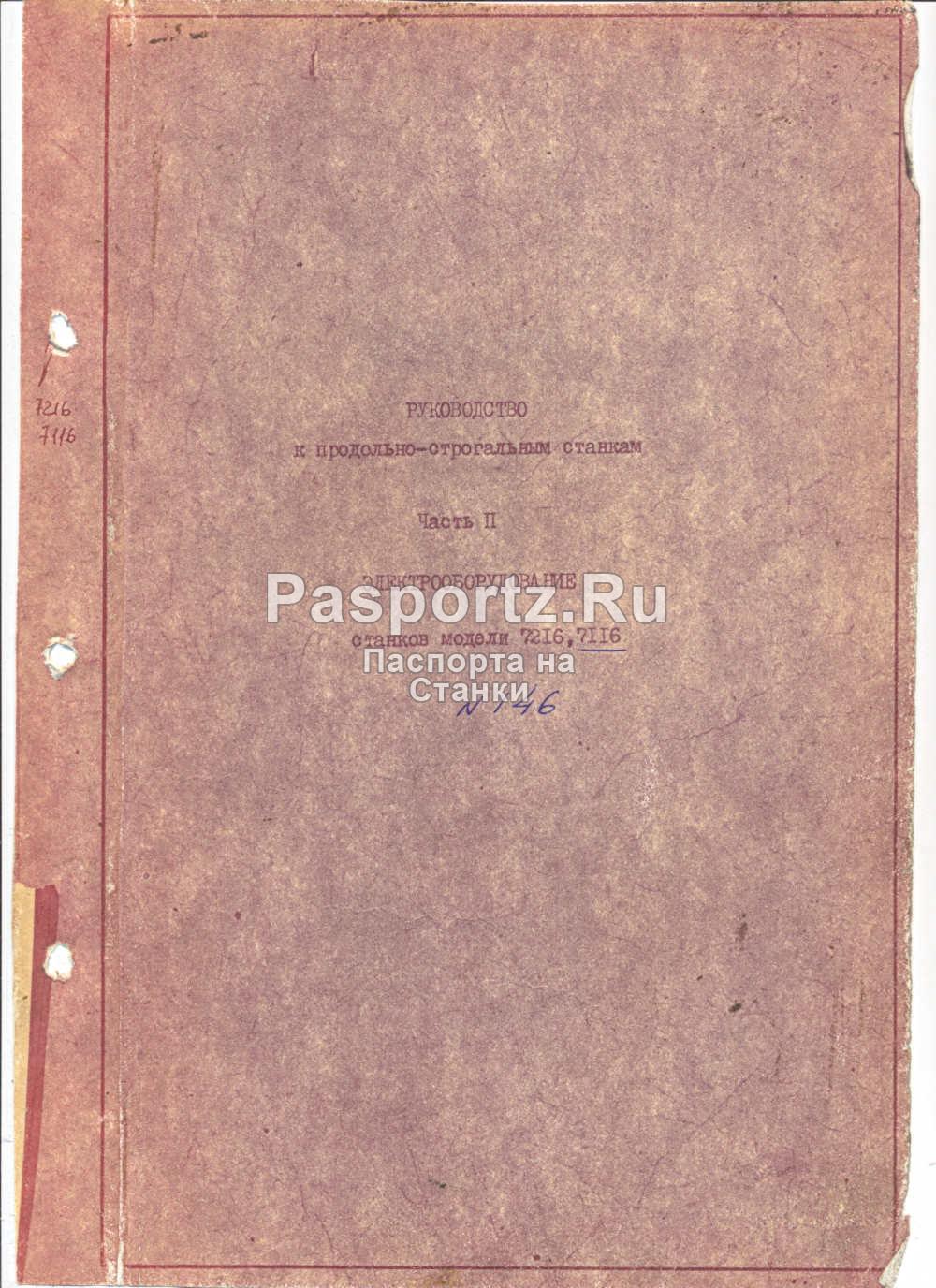

Электрооборудование - (63 стр) 7116,7216
Содержание
Общее сведение
1.Характеристика основных приводов
механизмов станка
2.Исполнение электрооборудования станка
3.Расположение электрооборудования станка
4.Управление электрооборудованием станка
Установка и монтаж электрооборудования
1.Резмещение выносного электрооборудования
2.Монтаж внешней электропроводки
3.Восстановление электропроводки станка
4.Заземление электрооборудования станка
Описание работы электропривода станка
1.Принцип работы электропривода главного двигателя
2.Регулирование скорости электропривода главного двигателя
3.Разгон и остановка электродвигателя привода стола
4.Работа электрооборудования станка на автоматическом режиме
Пуск электропривода станка
1.Подготовительныен мероприятия
2.Включение станка в сеть
3.Окладка электроприводов зажима и
перемещения поперечины
4.Пуск двухмашинного агрегата
5.Пуст трехмашинного агрегата
6.Проверка схемы управления электроприводом перемещения стола
7.Проверка напряжения ЭМУ и генератора
8.Проверка возбуждения двигателя привода стола
9.Подключение узла токоограничения
10.Проверка схемы электропривода суппорта
11.Включение электродвигателя перемещения стола
12.Проверка автоматической работы станка на холостом ходу
13.проверка работы электроприводов станке под нагрузкой
Указание по эксплуатации станка
1.Уход за электрооборудованием
2.Указание по обеспечению безопасности
обслуживания и ремонте электрооборудования станка
Приложение:
2.Схема электрическая принципиальная
7216.81.003 - Схема электрическая соединений электрооборудования на станке
7216.86.000Э4 - Схема электрическая соединений шкафа управления ШСВ9110-63В2

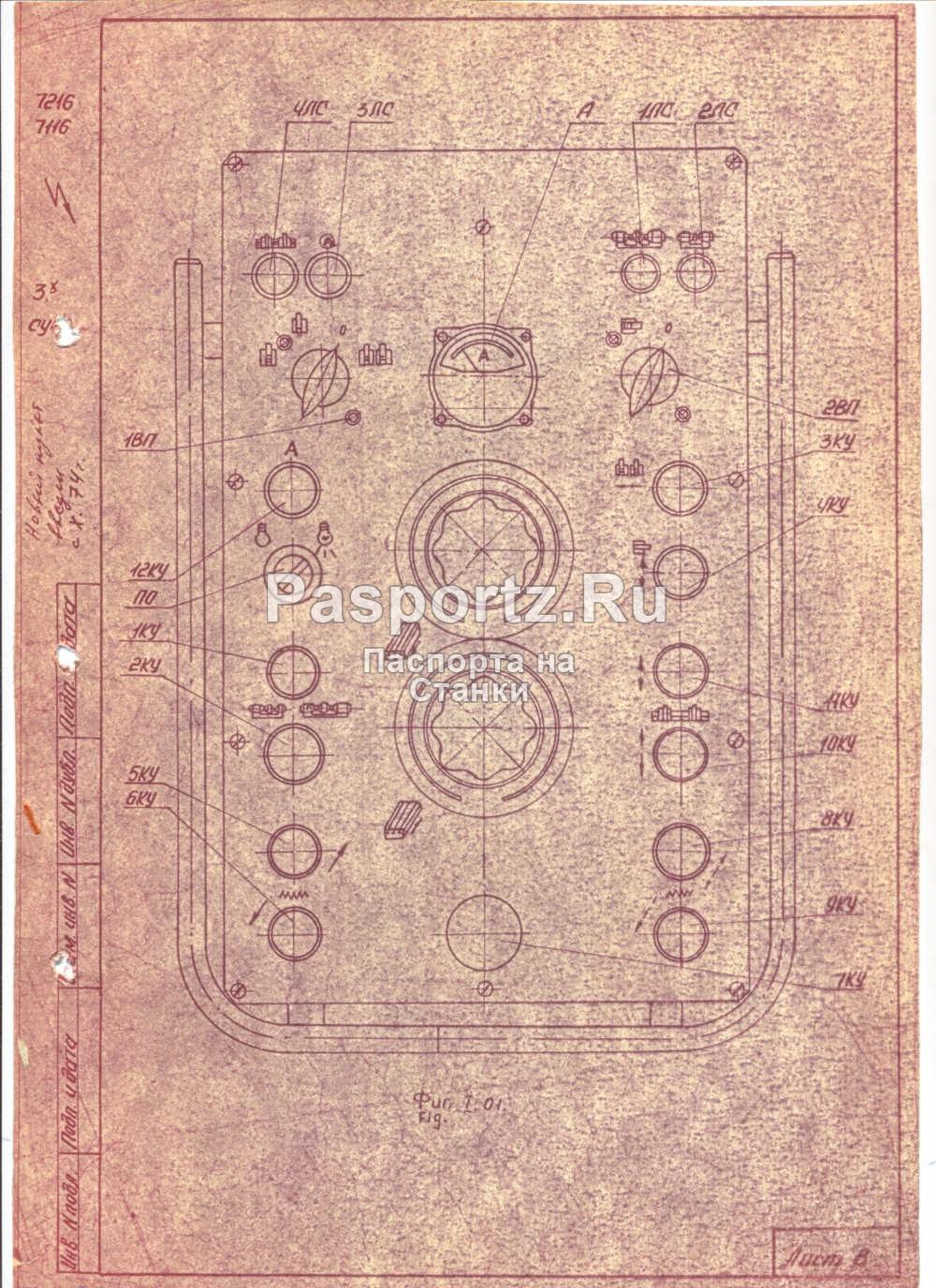

7216.92Б-002 - Монтажная электросхема пульта управления.Подвесной пульт.
