Паспорт на продольно-строгальный 7Б110
Завод изготовитель:
Год документации: 1989-1990 г

Комплект поставки
Часть 2 - Электрооборудование - 37 стр.
Часть 5 - Порядок установки - 41 стр.

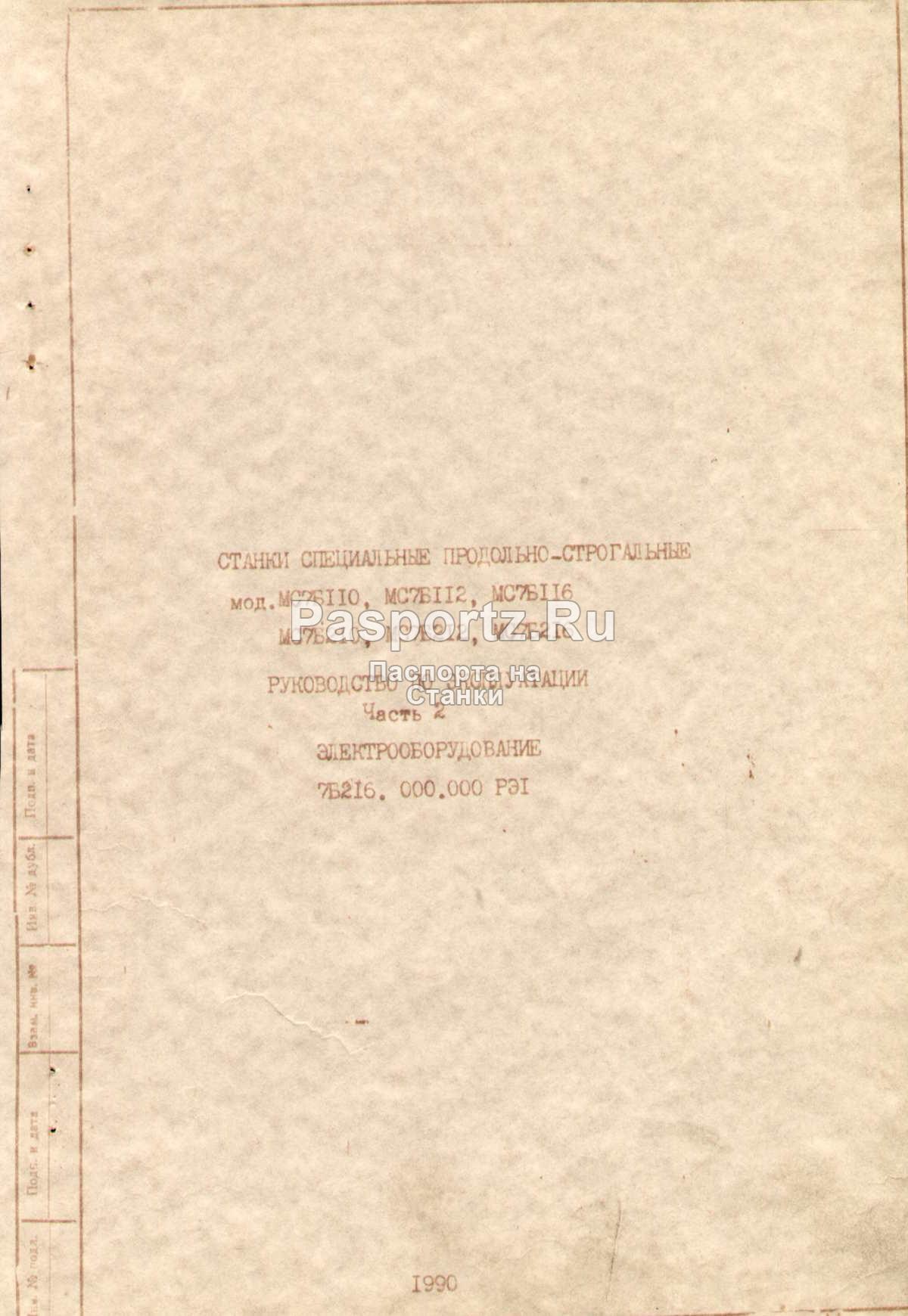

Часть 2 Электрооборудование - МС7Б110,МС7Б112,МС7Б116, МС7Б210, МС7Б212, МС7Б216
Содержание - 7Б212
Описание электрооборудования станка
1.1.Общие сведения
1.2.Электропривод станка
1.3.Электропривод суппорта
1.4.Электропривод подъема разцедержек
1.5.Электропривод перемещения поперечины
1.6.Электропривод зажима поперечины
1.7.Электропривод маслонасоса
1.8.Электропривод вентилятора

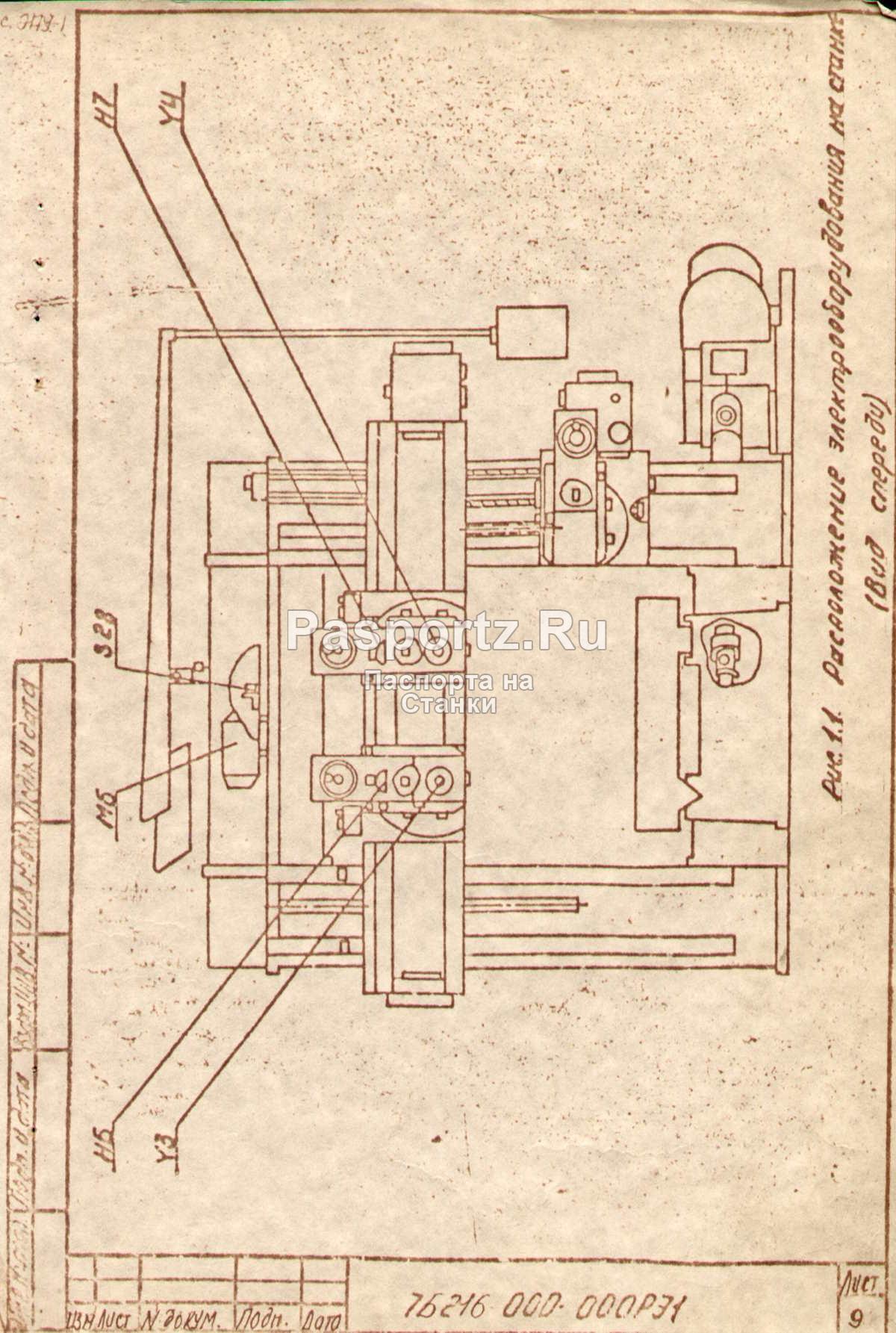

1.9.Расположение электрооборудования на станке
1.10. Управление станком
2. Описание схемы управления электрооборудования станка
2.1. Управление вводным автоматом
2.2. Включения тиристорного преобразователя
2.3. Привод перемещения стола
2.3.1. Описание работы схемы управления приводом перемещения стола в автоматическом режиме
2.4. Описание работы электроприводов суппортов
2.4.1. Установочные перемещения суппортов
2.4.2. Автоматическое перемещения суппортов
2.5. Описание схемы управления приводом зажима и перемещения поперечины
2.6. Описание работы схемы управления электроприводов маслонасоса и вентилятора двигателя привода перемещения стола
2.7.Описание схемы местного освещения, защиты блокировок, сигнализация и измерения
2.7.1. Местное освещение
2.7.2. Электрическая защита
2.7.3. Электрические блокировки
2.7.4. Электрическая сигнализация и изменение
3. Установка и монтаж электрооборудования станка
3.1. Монтаж внешней электропроводки
3.2. Восстановление схемы электропроводки станка
3.3. Заземление схемы электропроводки
4. Первоначальный пуск
4.1. Подготовительные мероприятия
4.2. Включение станка в сеть
5. Указания по эксплуатации
5.1. Уход за электрооборудованием
6. Возможные неисправности электрооборудования станка и методы их устранения
7. Указания по обеспечению безопасности при обслуживании и ремонту электрооборудования станка
Схемы:
-7Б216.000.000Э3 - Схема электрическая принципиальная. Станок
-7Б212.841.000Э3.3. Схема электрическая принципиальная. Устройство продольных перемещений
-7Б216.000.000ПЭ3 - Перечень элементов
-7Б212.831.000.Э; - Схема электрическая соединений
-7Б216.810.000Э! - Схема электрическая соединений. Пульт подвесной
-7Б216.810.000Э4.1. Схема электрическая соединений. Регуляторы скорости
Сведения о содержании драгоценных металлов

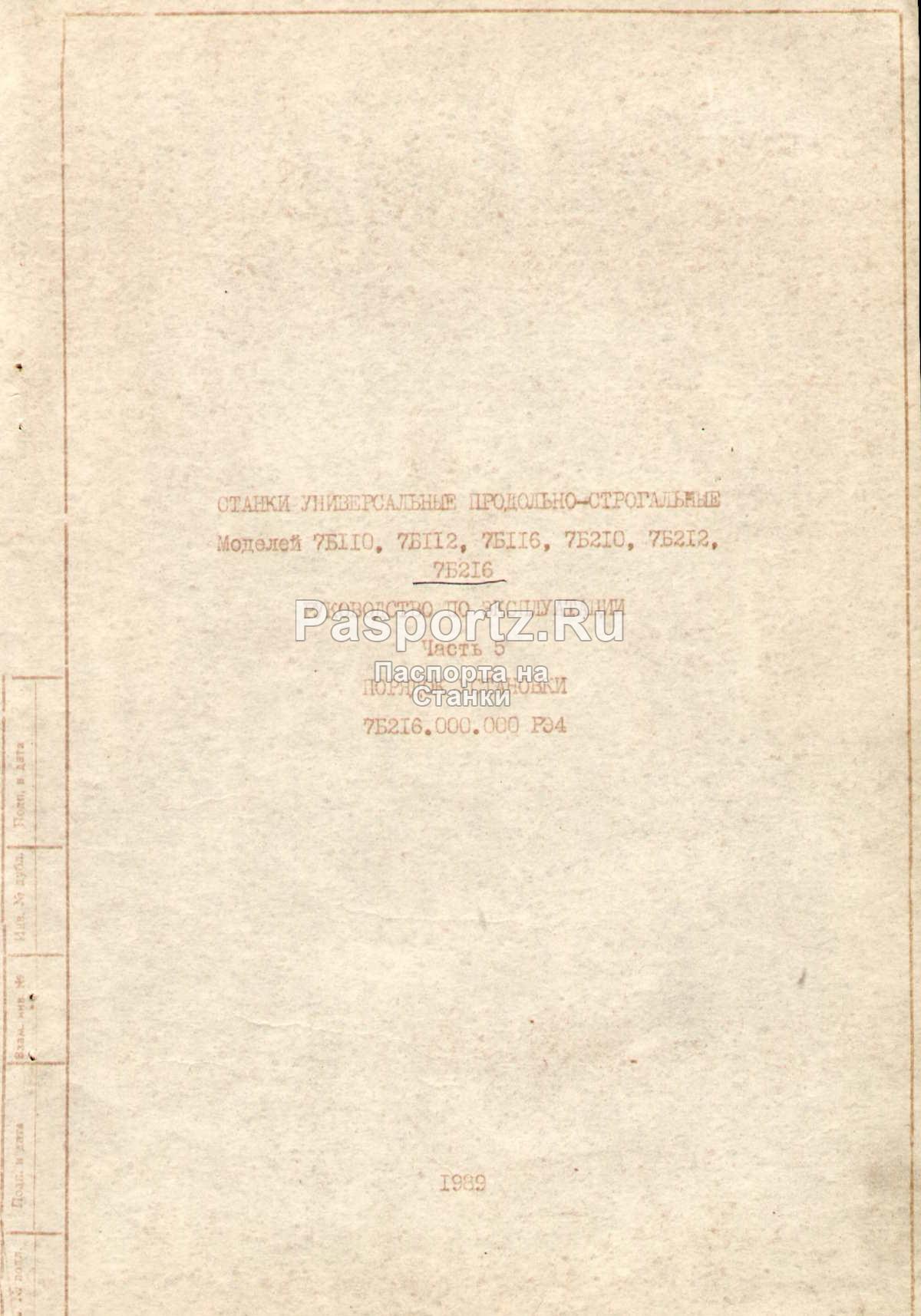

Часть 5.Порядоку установки
Содержание
1.Распаковка и транспортировка станка
2.Фундамент станков
3.Монтаж станков
4.Первоначальный пуск станка
5.Перечень иллюстрации
-Фундамент станков 7Б112, 7Б212, 7Б116, 7Б216
-Схема распределения нагрузок на фундамент от действия масс элементов станка
-Болт фундаментный
-Планка
-Поддон
-Желоб
-Планка
-Ограждения
-Проверка вертикального положения стойки
-Проверка перпендикулярности вертикального перемещения бокового суппорта отностильно направляющих станина
-Проверка перпендикулярности вертикального суппорта отностильно направляющих станины
