Паспорт на продольно-строгальный двухстоечный 7231А
Завод изготовитель: Минский станкостроительный завод им Ворошилова
Год документации: 1955 года
Кол-во стр: 161 стр.

Руководство по эксплуатации
Содержании
1.НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ СТАНКА

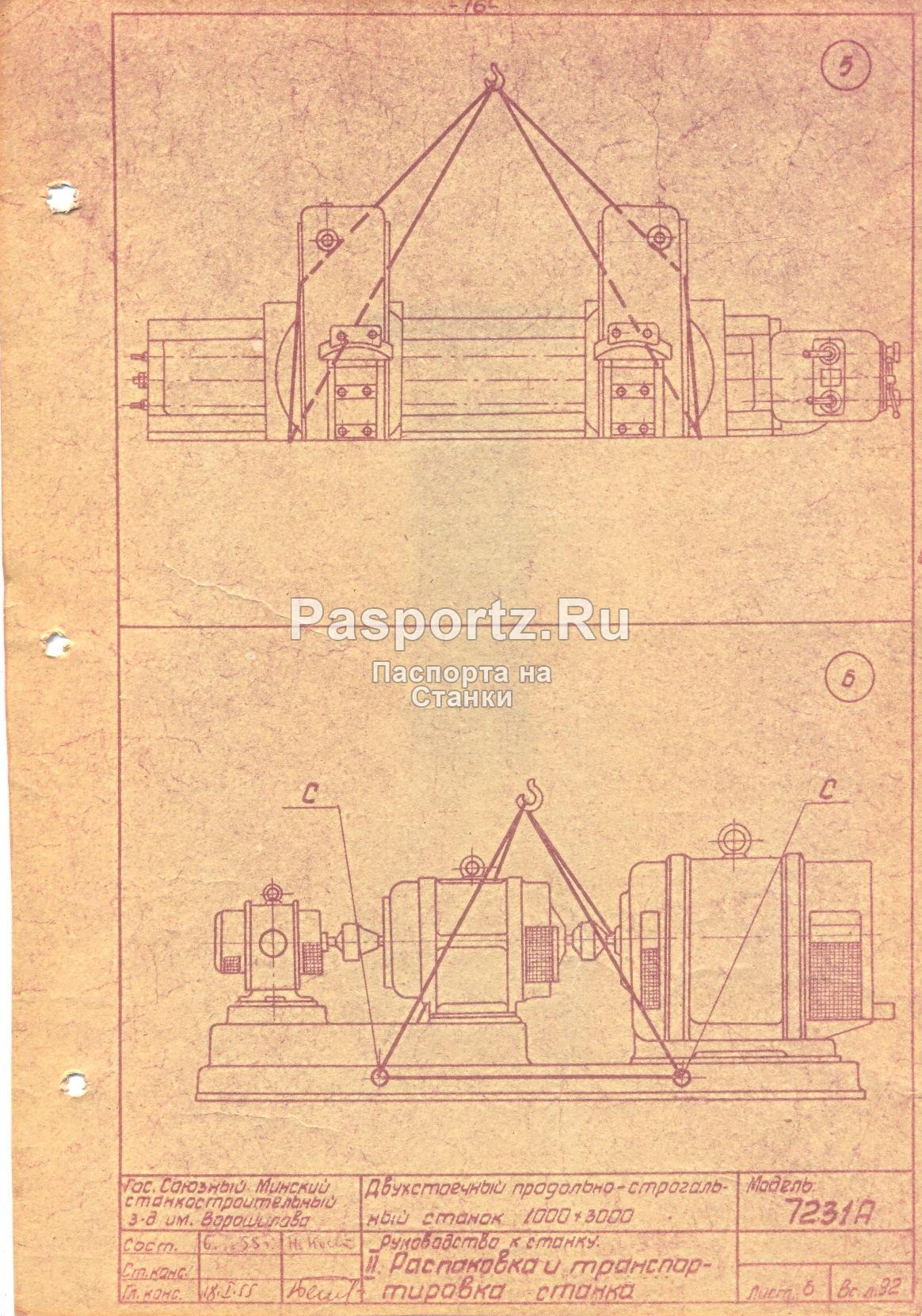

2.РАСПАКОВКА И ТРАНСПОРТЕРОВКА
Указания по распаковке и транспортировке узлов станка
Спецификация к эскизам по транспортировка узлов станка
3.ФУНДАМЕНТ СТАНКА. МОНТАЖ УСТАНОВКА
Подготовка фундамента
Спецификация к плану фундамента
План фундамента
Установочный чертеж
Монтаж станка
4.ПОДГОТОВКА СТАНКА К ПЕРВОНАЧАЛЬНОМУ ПУСК
5.ПАСПОРТ СТАНКА
Общие сведения
Основные данные (основные размеры, стол, размеры обрабатываемых изделий, суппорты поперечины)
Принадлежности и приспособления
Механика станка (механизм главного движения, механизм подач)
Спецификация основных узлов станка
Спецификация органов управления
Общий вид станка
Спецификация зубчатых и червячных колес, червяков винтов и гаек
Кинематическая схема
Ведомость комплектации
6.ОПИСЬ СТАНКА
Особенности станка
Общая комплектация и особенности отдельных узлов
1)поперечины и механизм зажима поперечина
2)механизм подъема поперечины
3)коробка подач суппорта поперечины
4)кронштейн правого бокового суппорта
5)механизм переключение подач правого суппорта поперечны
6)суппорт поперчены правый
7)суппорт боковой правый
8)редуктор привод стола
9)шестерня привода стола
ПАСПОРТ ЭЛЕКТРООБОРУДОВАНИЯ СТАНКА
Описание электросхемы станка
1)Общие сведения
2)Описание действия электросхемы станка
3)Электрические блокировки
4)Защита
5)Кратко описание работы электромашинного регулятора
Порядок управления электроприводом станка
Указания по монтажу, эксплуатации и обслуживанию электрооборудования станка
1)Инструкция по электромонтажу
2)Указания по обслуживанию электрооборудования станка
3)Основные неполадки в работе электрооборудования и способы их устранения
Спецификация электрооборудования 7231А
-Развернутая схема электропривода станка
-Монтажная схема электропривода станка
-Монтажная схема станции управления
-Электроприводом станка
8.СМАЗКА СТАНКА
Спецификация к схеме смазки
-Схема смазки
Указания по обслуживанию смазочной системы станка
9.ПЕРВОНАЧЛЬНЫЙ ПУСК СТАНКА
10.НАЛАДКА СТАНКА
График зависимости мягкового усилия от скорости резания
11.РЕГУЛИРОВКА СТАНКА
12.ДЕМОНТАЖА СТАНКА
