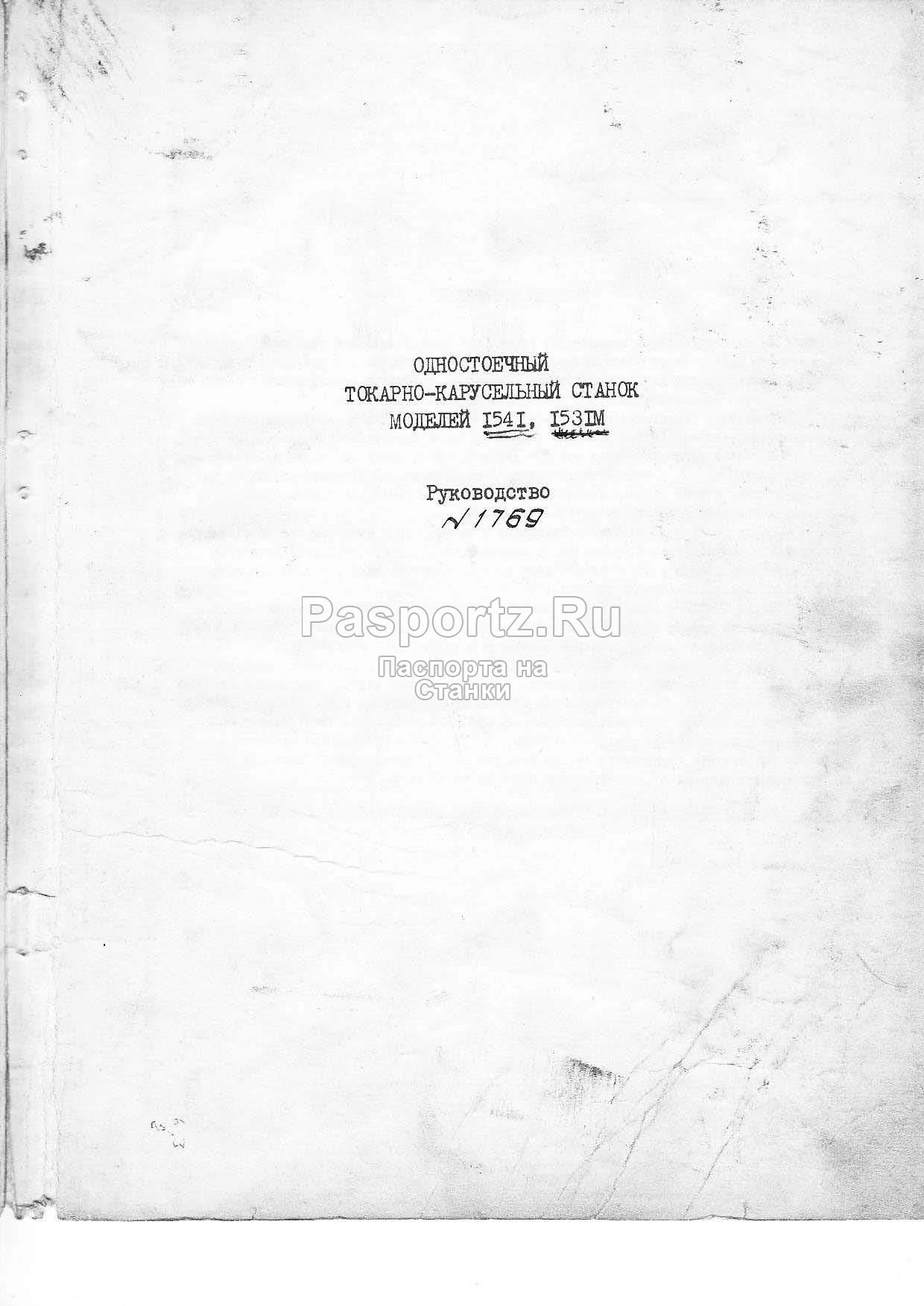

Паспорт на одностоечный токарно-карусельный станок 1531М
Завод изготовитель: Станкостроительный завод им. Седина г Краснодар
Год документации: 1961, 1967 г
-Есть вдвух вариантах

Руководство по эксплуатации - 63 стр.

Содержание
1.НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ СТАНКА

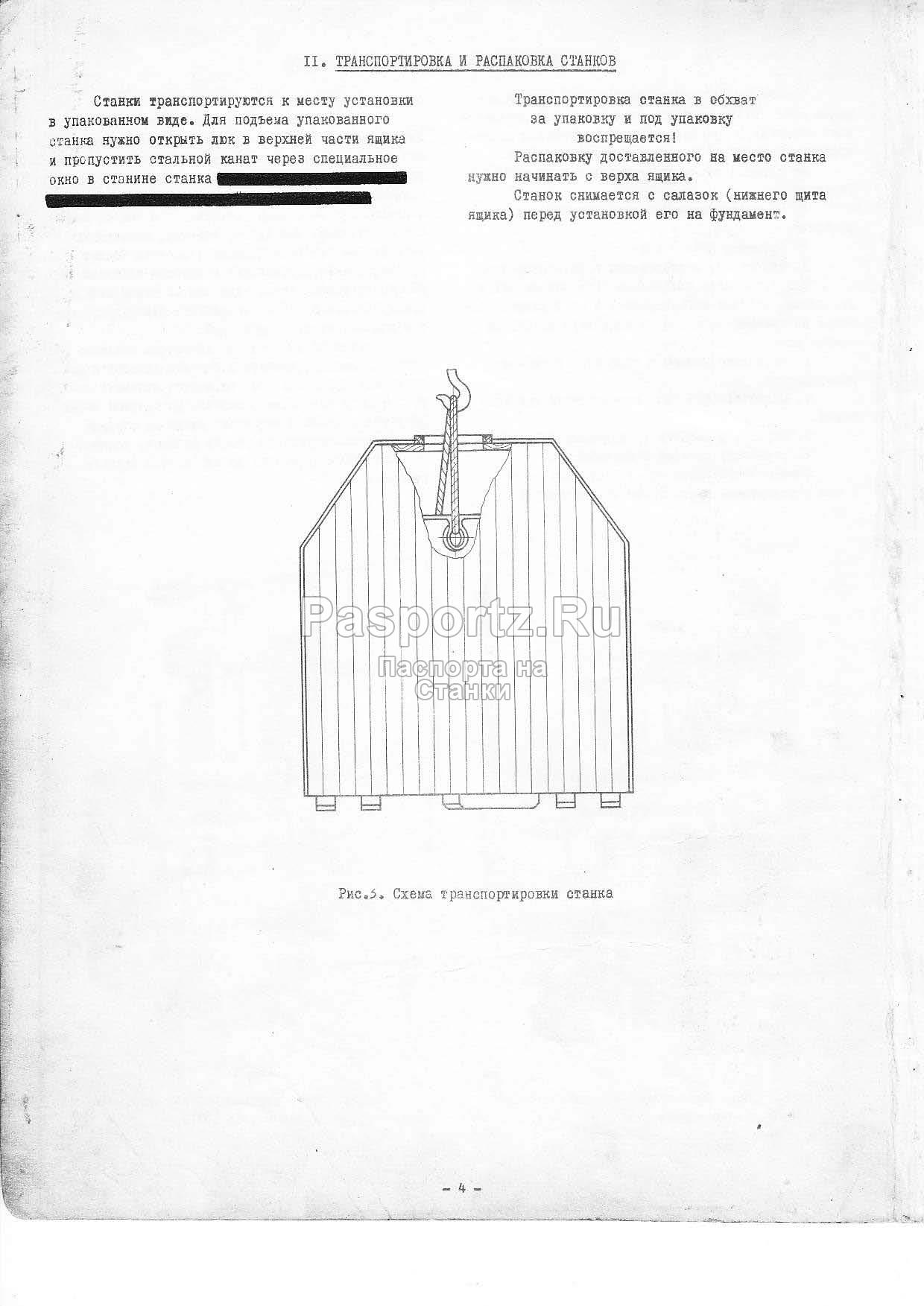

2.ТРАНСПОРТИРОВКА И РАСПАКОВКА СТАНКА
3.ФУНДАМЕНТ И УСТАНОВКА СТАНКА
3.1.Фундамент станка
3.2.Установка станка
4.ПАСПОРТ СТАНКА
4.1.Общие сведения
4.2.Спецификация органов управления станка
4.3.Основные данные
4.4.Механика главного движения
4.5.Механика подач
4.6.Сведения о станке
4.7.Ведомость комплектации токарно-карусельного станка
5.КРАТКОЕ ОПИСАНИЕ КОСТРУКЦИИ И РАБОТЫ СТАНКА
5.1.Описание кинематической схемы станка
5.2.Общая компоновка станка
5.3.Особенности отдельных узлов
5.4.Станина
5.5.Коробка скоростей
5.6.Стол
5.7.Коробки подач
5.8.Поперечина и механика перемещения поперечины
5.9.Вертикальный суппорт
5.10.Боковой суппорт
6.ЭЛЕКТРООБОРУДОВАНИЕ СТАНКА гр изменений №95 - 1961 г
6.1.Общие сведения
6.2.Описание принцип электросхемы
6.3.Защита
6.4.Указания по монтажу электрооборудования
6.5.Указания по обслуживанию электрооборудования станка
-1541,1531М - 41.95.001 - Размещение электрооборудование
-1541,1531М - 41.95.002-1С - Принципиальная электросхема
-1541,1531М - 41.95.003-1С - Монтажная электросхема
-1541,1531М - 54.19.5004 - Монтажная электросхема панели
ЭЛЕКТРООБОРУДОВАНИЕ - 1967 г
6.1.Общие сведения
6.2.Описание принцип электросхемы
6.3.Защита
6.4.Указания по монтажу электрооборудования
6.5.Указания по обслуживанию электрооборудования станка
-Схема электромонтажная станка
-Принципиальная электросхема
-Монтажная электросхема панели
7.ГИДРООБОРУДОВАНИЕ СТАНКА
7.1.Общие сведения
7.2.Описание работы гидросхемы
7.3.Спецификация гидроаппаратуры
7.4.Технчкские характеристики гидроаппарата
7.5.Указание по обслуживанию гидрооборудования
8.СМАЗКА СТАНКА
8.1.Общие сведения
8.2.Спецификация к схеме смазки станка
8.3.Спецификация к схеме смазки стола и коробки скоростей
8.4.Спецификация аппаратуры к схеме смазки коробки скоростей и стола
8.5.Техническая характеристика насосов
8.6.Техническая характеристика масел, применяемых для смазки станка
8.7.Указания по обслуживанию системы смазки
9.ПЕРВОНАЧАЛЬНЫЙ ПУСК СТАНКА, УКАЗАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
9.1.Первоначальный пуск станка
9.2.Указание по приработанному режиму станка
9.3.Укзание по технике безопасности
10.НАСТРОЙКА,И НАЛАДКА СТАНКА РЕЖИМ РЕЗАНИЯ
10.1.Управление главным приводом
10.2.Управление рабочими подачами и быстрыми устаночными перемещениями суппортов
10.3.Ручное перемещение вертикального и бокового суппорта
10.4.Обслуживание револьверной головки
10.5.Обслуживание резцовой головки
10.6.Управление перемещениями поперечины
10.7.Установка инструмента
10.8.Крепление обрабатываемого изделия на станке
10.9.Режим работы на станке
11.РЕГУЛИРОВКА СТАНКА
12.ОСОБЕННОСТИ РАЗБОРКИ И СБОРКИ СТАНКА ПРИ РЕМОНТЕ И ТЕХНИЧЕСКАЯ ДОКУМЕНАТЦИЯ ПО РЕМОНТУ
12.1.Порядок демонтажа коробки скоростей и механизма передачи на подачу
12.2.Порядок демонтажа коробок подач (верхней и нижней)
12.3.Порядок демонтажа стола
12.4.Проядок демонтажа вертикального суппорта
12.5.Порядок демонтажа механизма перемещения поперечины
12.6.Порядок демонтажа поперечины
12.7.Порядок демонтажа бокового суппорта
12.8.Техническая документации по ремонту
13.АКТ ПРИЕМКИ ОДНОСТОЕЧНОГО ТОКАРНО-КАРУСЕЛЬНОГО СТАНКА
-Схема электромонтажная станка
-Принципиальная электросхема
-Монтажная электросхема панели
Спецификация чертежей быстроизнашивающихся деталей
Механизм передачи на подачи
54115203, 54115204, 54115211,54115215-Шестерня коническая
Коробка скоростей
54102200 - Вал 1
54102201 - Втулка
54102202 - Втулка нажимная
54102205 - Диск фиксатор
Н3102222 - Шестерня
54102208 - Втулка
63102217 - Шестерня
54102240А - Шестерня коническая
Н3102150 - Щечка вилки
Н3102205А - Наружный диск фрикциона
Н3102210А - Гильза переключения
Н3102213 - Упорное кольцо
Н3102218,Н3102219,Н3102221,Н3102223,Н3102224,Н3102226,Н3102227 - Шестерня
Н3102228Б,Н3102231А - Шестерня
5512280Ш - Наружный диск фрикциона
54103222 - Стол - Шестерня коническая
31М03202 - Шестерня
Коробка подач
54104201 - Шестерня коническая
54104202 - Шестерня коническая
54104205 - Тройчатка
54104207 - Шестерня
54104219 - Тройчатка
54104222 - Двойчатка
54104248 - Шестерня коническая
54104249 - Шестерня коническая
Диск внутренний электромагнитной муфты
Диск наружный электромагнитной муфты
Щетка электромагнитной муфты
Поперечина
54105150 - Гайка
54105503 - Диафрагма
Вертикальный суппорт
54155151,54155152 - Гайка
Боковой суппорт
54160151 - Червячная шестерня
54106153 - Шестерня гайка
54106204,54106212 - Шестерня коническая
Механизм подъема поперечины
54107151 - Червячная шестерня
