Паспорт на станок 53А30П
чертежи и все схемы 53А30П
Скачать паспорт на станок 53А30П (демо версия) |
Модель | 53А30П |
Тип оборудования | Полуавтомат зубофрезерный универсальный повышенной точности |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- 53А30 | - 53А308П |

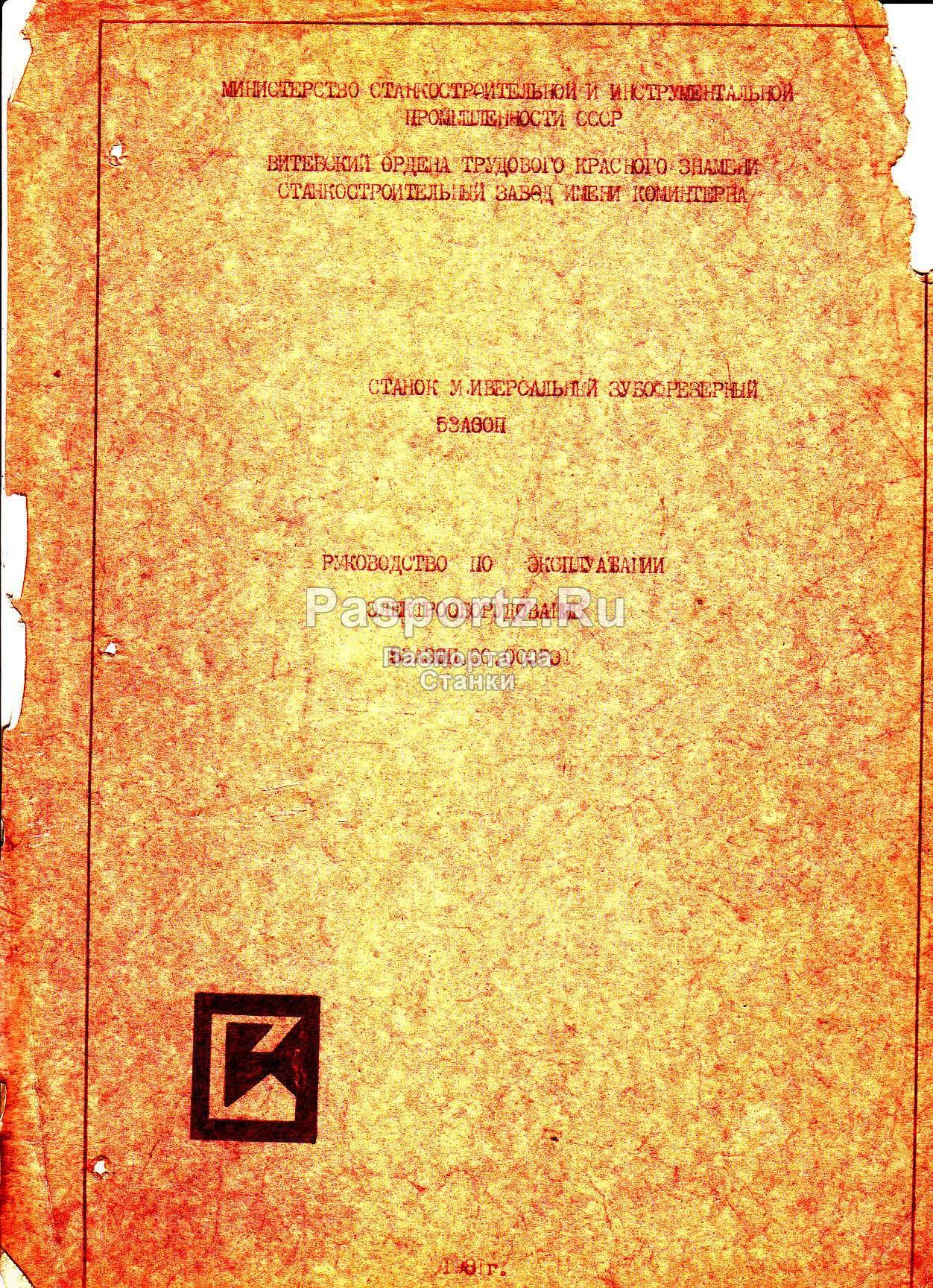

Паспорт на станок универсальный зубофрезерный модели 53А30 53А30П
Завод изготовитель: Станкостроительный завод имени Коминтерна
Год документации: 1982 года
Полуавтоматы зубофрезерные универсальные преданзначены для нарезания прямозубых и косозубых цилиндрических колес, звездочек, шлицевых валиков червячными фрезами методом обкатки в условиях серийного, мелокосерийного и индивидуального производства.
Полуавтомат модели 53А30 используетя для получистовой обработки зубьев под последующее шевингование и для окончательной обработки по 6...7 степени точности по ГОСТ 1643-81
При оснашении полуавтоматов загрузочно-разгрузочными устройствами они работают как индивидуальные автоматы или могут быть встроенны в автоматическую линию
Комплект поставки:
Руководство по эксплуатации - 171 стр.
Электрооборудования - 51 стр.
Материалы по запасным частям - 69 стр.
Руководство по эксплуатации - 53А30.00.000РЭ

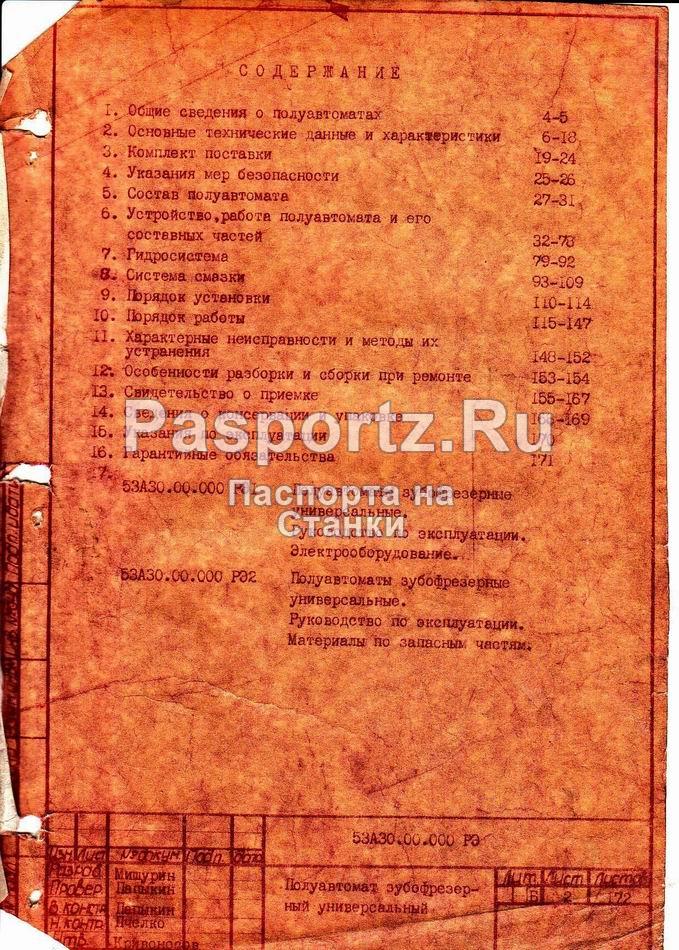

Содержание

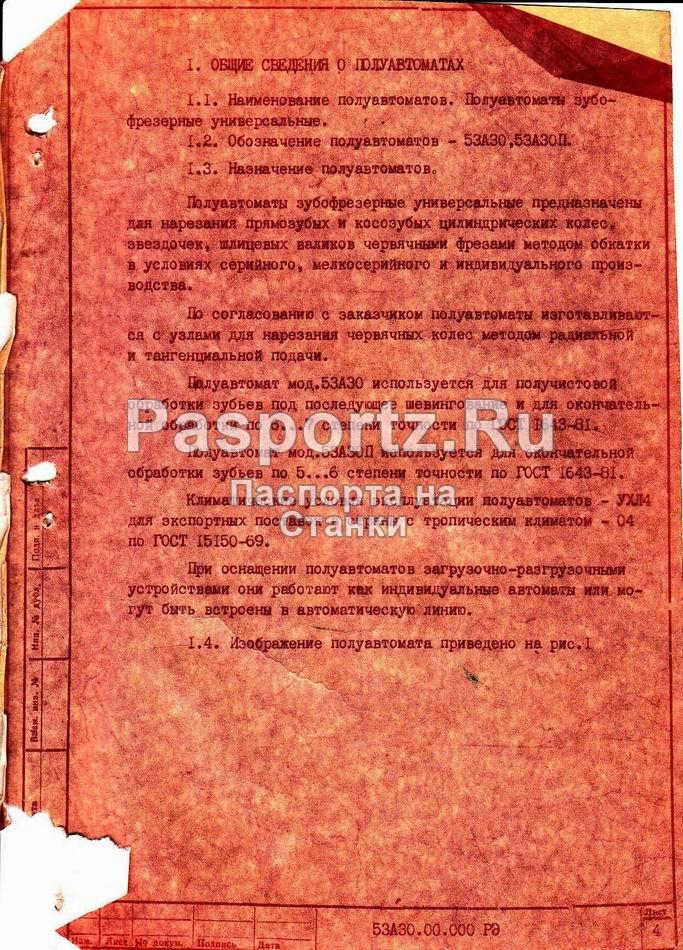

1.Общие сведения о полуавтомате
2.Основные технические данные и характеристики
3.Комплект поставки
4.Указание мер безопасности
5.Состав полуавтомата
6.Устройство, работа полуавтомата и его составных частей
-Схема кинематическая
-Схема кинематическая суппорт тангенциальный
Станина, стойка, передняя, дифференциал, коробка скоростей
Коробка подач, механизм тангенциальных подач, Стол
Механизм поворота стола, стойка изделия, суппорт, салазки
Цилиндр зажима изделия,
7.Гидросистема
-Схема гидравлическая принципиальная
8.Система смазки
-Схема смазки
9.Порядок установки
-План фундамента
10.Порядок работы
Таблицы, гитар и т.д.
Оправка, корпус, втулка, кольцо,
11.Характерные неисправности и методы их устранения
12.Особенности разборки и сборки при ремонте
13.Свидетельство о приемке
Сведения о консервации и упаковке
Указания по эксплуатации
Гарантийные обязательства
Электрооборудование - 53А30П.00.000РЭ1
Содержание
1.Характеристика оборудования
2.Система питания
3.Первоначальный пуск
4.Описание режимов работы
5.Блокировки
6.Система сигнализации и защиты
7.Указание мер безопасности
8.Указание по монтажу и эксплуатации
9.Возможные неисправности и способы их устранения
10.Перечень элементов электрооборудования
Схема электрическая функциональная
Схема электрическая принципиальная
Схема электрическая соединений
Схема электрическая расположений
Расположение на станке электрооборудования

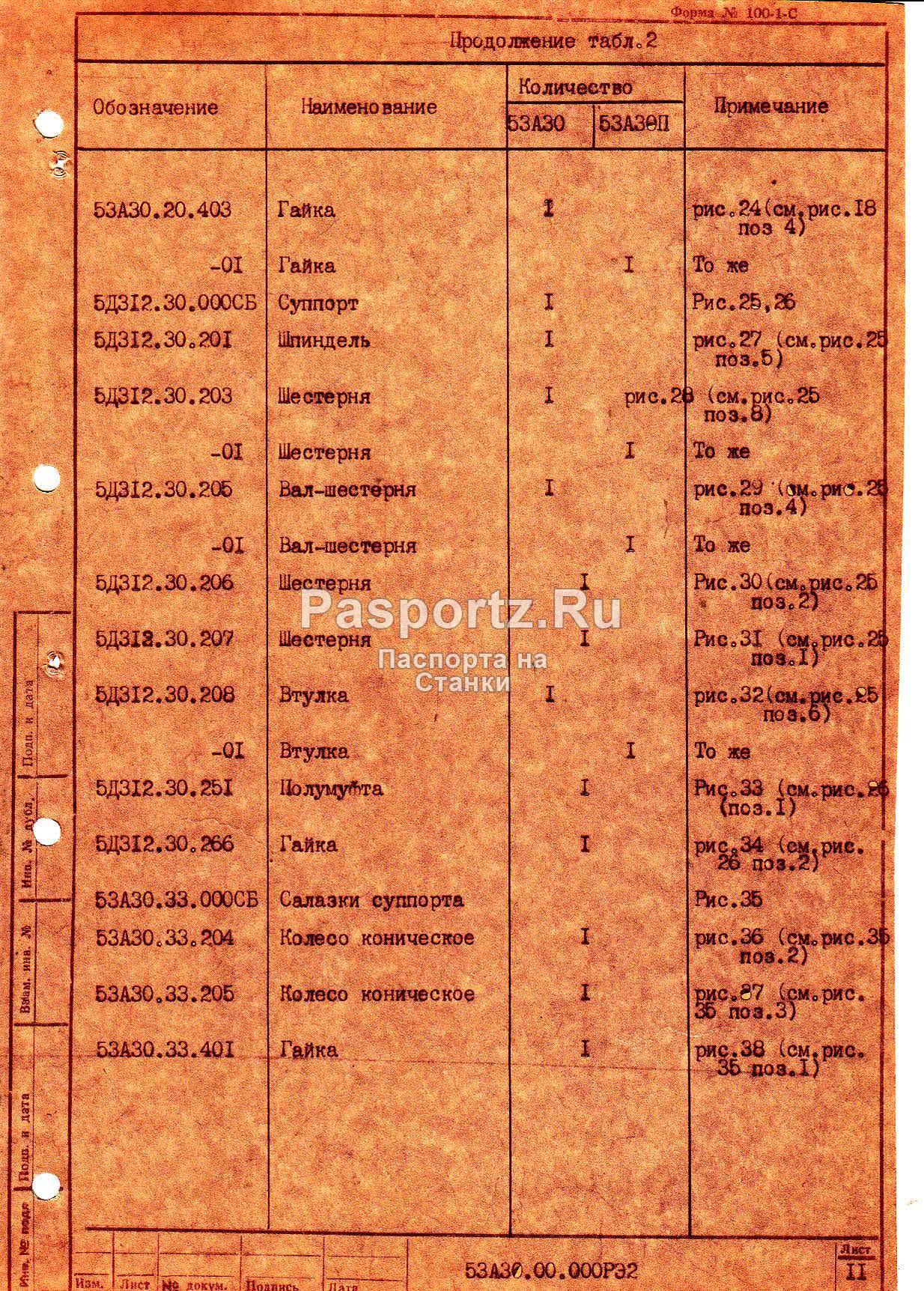

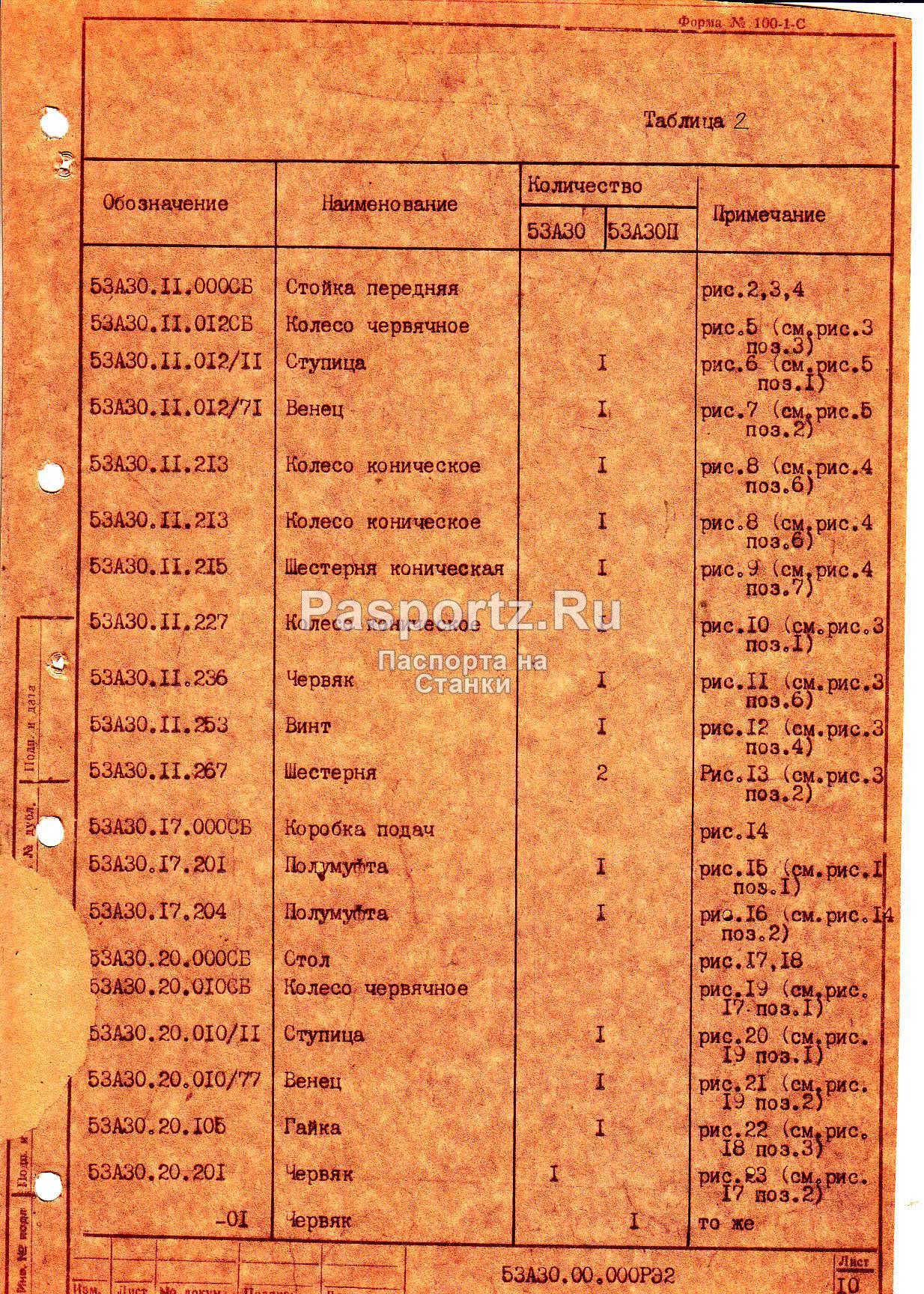

Материалы по запасным частям - 53А30.00.000РЭ2
Содержание
Введения
Схема расположение подшипников
Перечень чертежей быстроизнашиваемых деталей и сборочных единиц
Чертежи, в которых расположены быстроизнашиваемых детали и чертежи быстроизнашиваемых деталей
-Схема расположение подшипников
Список чертежей смотреть в демо
Чтобы заказать это руководство к станку, воспользуйтесь любым из перечисленных ниже способов связи с нами:
-
Отправить заявку через форму
-
Связаться с нами по любому
-
Отправить письмо на e-mail:
Мы ответим на вашу заявку в кротчайшие сроки и предоставим всю информацию
Полуавтомат зубофрезерный универсальный повышенной точности
