Паспорт на станок 5А342П
чертежи и все схемы 5А342П
Скачать паспорт на станок 5А342П (демо версия) |
Модель | 5А342П |
Тип оборудования | Универсальный вертикальный зубофорезерный станок |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- 5А342 г Коломна -1968 года |
Паспорт к универсальному вертикальному зубофрезерному станку 5А342П
Завод изготовитель: Коломенский завод тяжелого станкостроения г. Коломна
Год документации: 1984 г

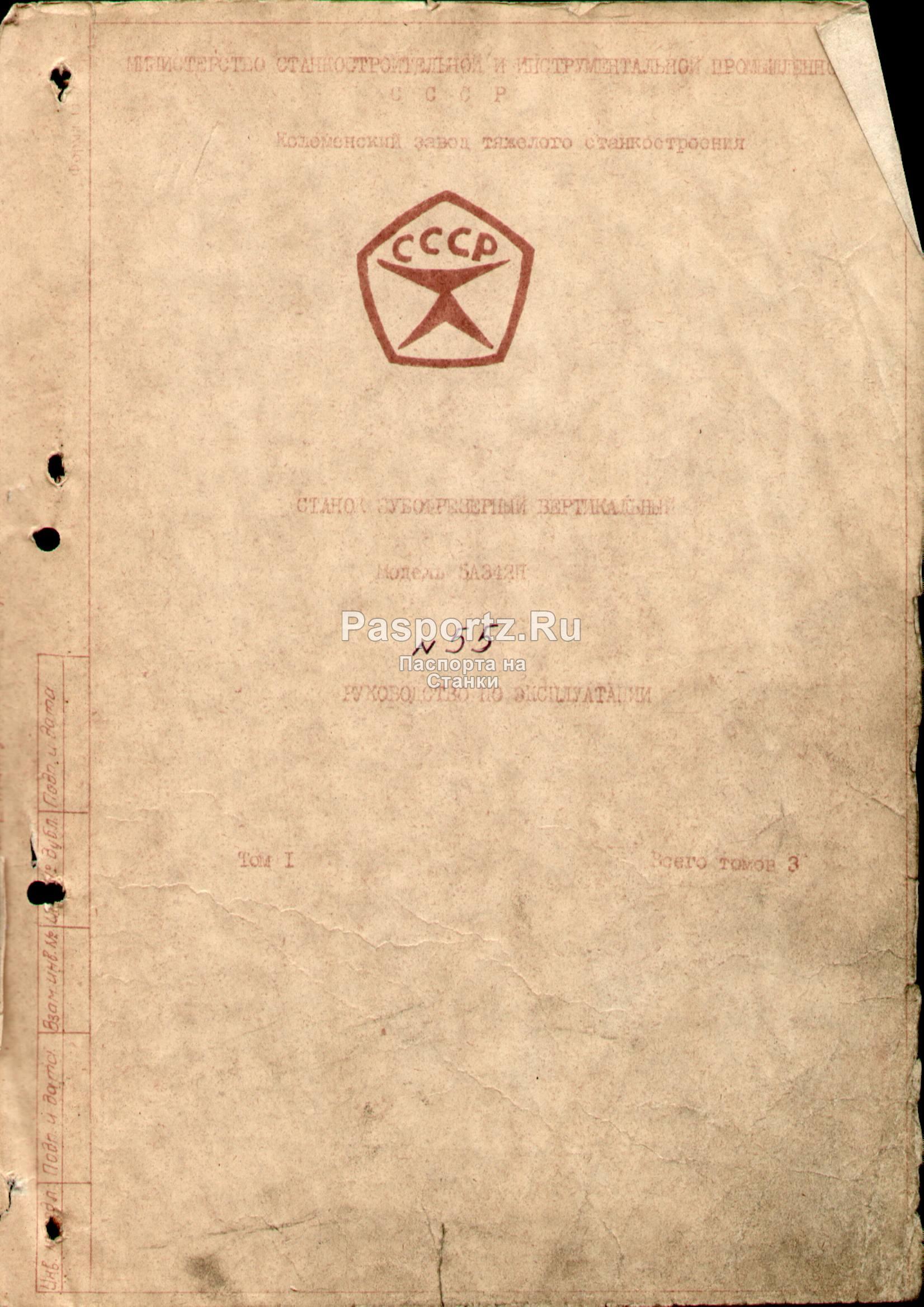

1. Руководство по эксплуатации (Альбом 1 - 181 стр.)
2. Электрооборудование (Альбом 2 - 23 стр.)

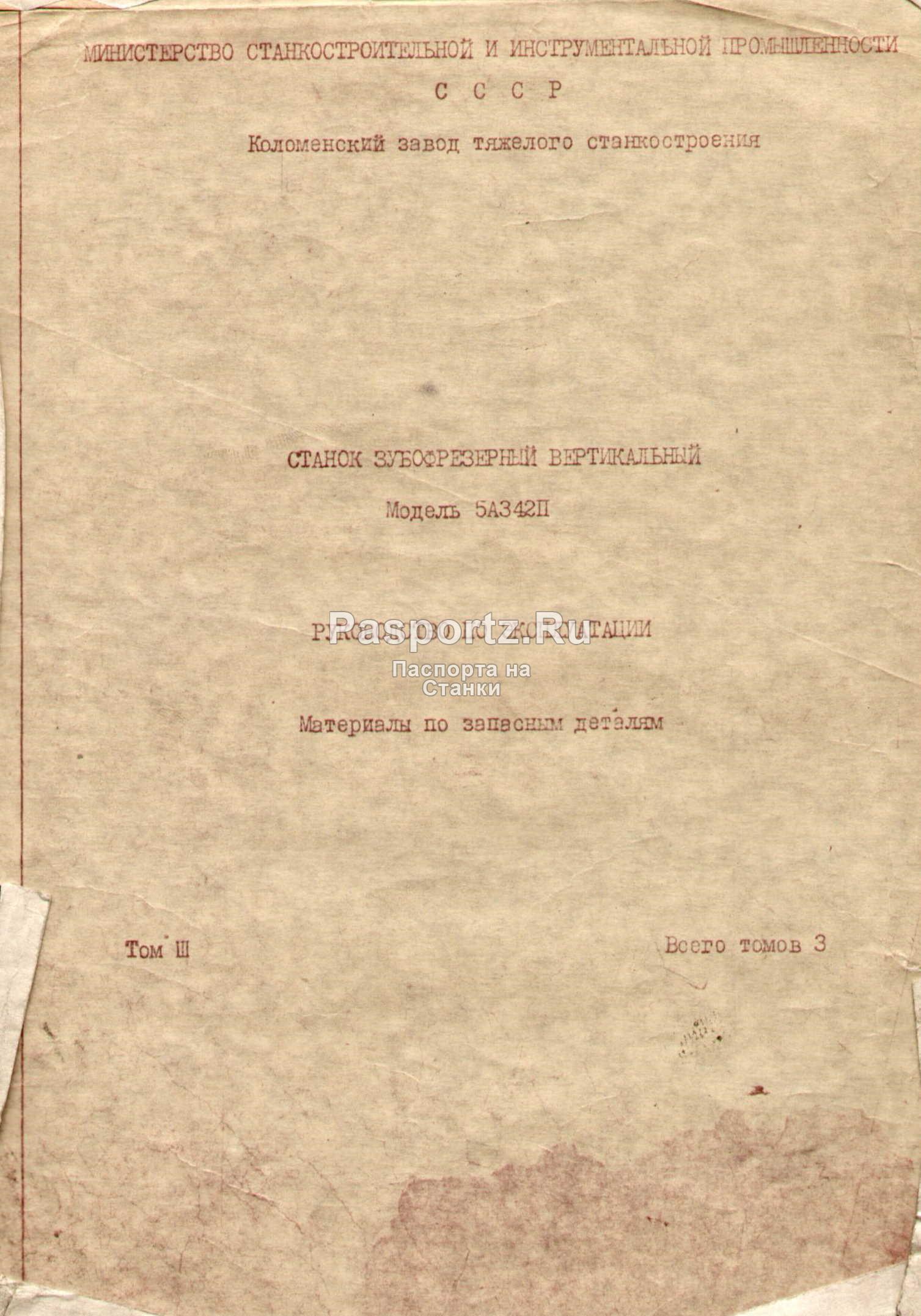

3. Схемы (Альбом 3)
Руководство по эксплуатации
Содержание
I. Назначение и область применения станка 5А342П.03.001

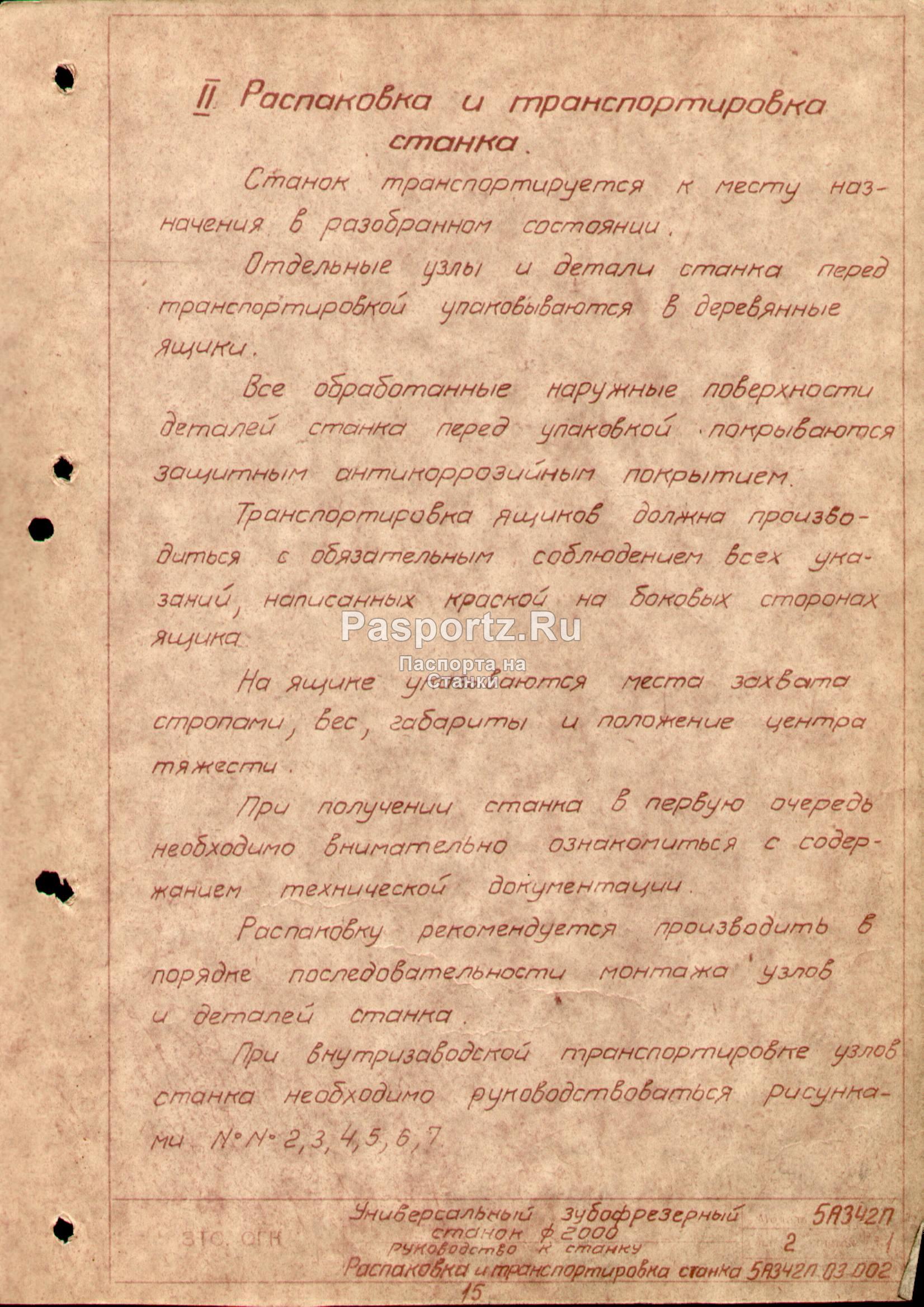

II. Распаковка и транспортировка станка 5А342П.03.002
III. Фундамент, монтаж и установка станка 5А342П.03.003
IV. Паспорт Общие сведения станка 5А342П.03.004
Рис.1.Органы управления станком
Основные данные станка
Габариты рабочего пространства
Посадочные и присоединительные базы станка
Механика главного движения
Механика подач
Механизм деления
Механизм дифференциала
Механизм реверса
Сведения о ремонте станка
V. Краткое описание конструкции и работы станка станка 5А342П.03.005
1.Станина
2.Стойка
3.Коробка настроек
4.Стол
5.Стойка поддерживающая
6.Суппорт главный
7.Суппорт тангенциальный
8.Наклодная головка для фрезерования шестерен внутреннего зацепления пальцевой дисковой и фрезерной - улиткой
9.Накладная головка для пальцевой фрезы
10.Накладная головка для фрезерования прямозубых шестерен внутреннего зацепления дисковой фрезы
Описание кинематической схемы
1.Цепь главного движения
2.Цепь вращения стола
3.Цепь подач
4.Цепь дифференциала
5.Цепь реверса стола при фрезеровании шевронных колес
6.Цепь малого конуса
7.Цепь бочкообразного зуба
8.Цепь ускоренных перемещений
9. Цепь доводочных перемещений
10.Ручные перемещения
11.Спецификация зубчатых и червячных колес червяков, винтов и гаек
Спецификация зубчатых, червячных колес, червяков, винтов и гаек
VI. Гидрооборудования станка
Гидрооборудования стойки станка 5А342П.03.007
1.Гидросистема зажима стойки
2.Гидравлическая система накладных головок для фрезерования колес пальцевой фрезой
Указание по обслуживанию гидрооборудования
Насосы и гидродвигатели
Спецификация гидроаппаратуры
VII. Смазка станка станка 5А342П.03.008
1.Смазка механизмов стойки и салазок
2.Смазка механизмов коробки настроек
3.Смазка механизмов стола
Спецификация к схеме смазки
IX. Требования по технике безопасности, подготовка станка к первоначальному пуску и первоначальный пуск станка 5А342П.03.009
X. Настройка и наладка станка. станка 5А342П.03.010
Режимы работы
1.Установка изделия
2.Проверка биения заготовки
3.Установка суппорта
4.Установка фреза
5.Автоматический и неавтоматический циклы работы станка и установка выключающих упоров
6.Настройка гитары скоростей
7.Настройка гитары подач
8.Настройка гитары деления
9.Настройка гитары дифференциала
10.Настройка гитары шеврона
11.Наладка станка при фрезеровании бочкообразного зуба
12.Наладка станка при фрезеровании шестерен с малым углом конуса
13.Настройка станка для обработки косозубых колес с простым числом зубьев
14.Установка фрезы на глубину резания
График чисел оборот в минуту шпинделя главного суппорта для червячных и дисковых фрезы
График чисел оборот в минуту шпинделя накладной головки для пальцевой фрезы
Таблица настройки
Схема наладок. Фрезерования прямозубых колес методом обкатки.
Схема наладок. Фрезерования косозубых колес методом обкатки.
Схема наладок. Фрезерования червячных колес радиальной подачей фрезы
Схема наладок. Фрезерования прямозубых колес с малым углом конуса привершине
Схема наладок. Фрезерования червячных колес осевой (тангенциальной) подачей фрезы
Схема наладок. Фрезерования червячных колес резцом-летучкой осевой (тангенциальной) подачей инструмента
Схема наладок. Фрезерования прямозубых колес внутреннего зацепления методом непрерывнымного деления
Схема наладок. Фрезерования прямозубых колес методом единичного деления
Схема наладок. Фрезерования прямозубых колес методом единичного деления
Схема наладок. Фрезерования шевронных колес пальцевой фрезой методом единичного деления
XI. Регулирование станка
1.Регулирование зазора в шпиндельной косозубой паре главного суппорта
2.Регулирование тормоза шпинделя в главном и тангенциальном суппортах
3.Регулирование клиньев в стойке и салазках суппорта
4.Монтаж и регулирование делительной пары
5.Регулирование зазора входной гайке салазок
Регулирование шпиндельного роликового подшипника главного и тангенциального суппортов
Монтаж и регулирование делительной пары
Регулирование зазора в ходовой гайке салазок
Чертежи, рисунки, схемы
Рис.2.Схемы транспортировки узлов станка
Рис.3.Схемы транспортировки узлов станка
Рис.4.Схемы транспортировки узлов станка
Рис.5.Схемы транспортировки узлов станка
Рис.6.Схемы транспортировки узлов станка
Рис.7.Схемы транспортировки узлов станка
Рис.8.Монтаж ходовых валов и винтов в станине
Рис.9.Монтаж верхней части стойки
Рис.10.Вид на гитары коробки настройки
Рис.11.Суппорт главный
Рис.12.Тангенциальный суппорт
Рис.13.Накладная головка для фрезерования шестерен внутреннего зацепления пальцевой, дисковой и фрезой - улиткой
Рис.14.Накладная головка для фрезерования шестерен наружного зацепления пальцевой фрезой
Рис.15.Накладная головка для фрезерования прямозубых шестерен внутреннего зацепления дисковой фрезой
Рис.16.Механизм единичного деления
Рис.17. Схема расположения шестерен, червячков, винтов и гаек
Рис.18.Гидравлическая схема стойки и накладных головок
Рис.19.Гидрозажим стойки
Рис.20.Схема смазки станка
Рис.21.Фильтры
Рис.22.Крепление и выверка изделия при нарезании внутреннего зуба
Рис.23.Крепление и выверка изделия
Рис.24.Схема расположение и начальное положение фрезы и элементов копировального устройства перед профилированием бочки зуба
Рис.25.Регулирование клиньев в салазках и стойке
Рис.26.Монтаж и регулирование делительной пары и зазора в ходовой гайке салазок
Рис.27. Графики сцепляймости сменных шестерен
Общий вид станка 5А342П.00.001
Фундаментное задание 5А342П.70.003
Кинематическая схема станка 5А342П.00.002
XII. Ведомость комплектации
XIII. Акт приемки

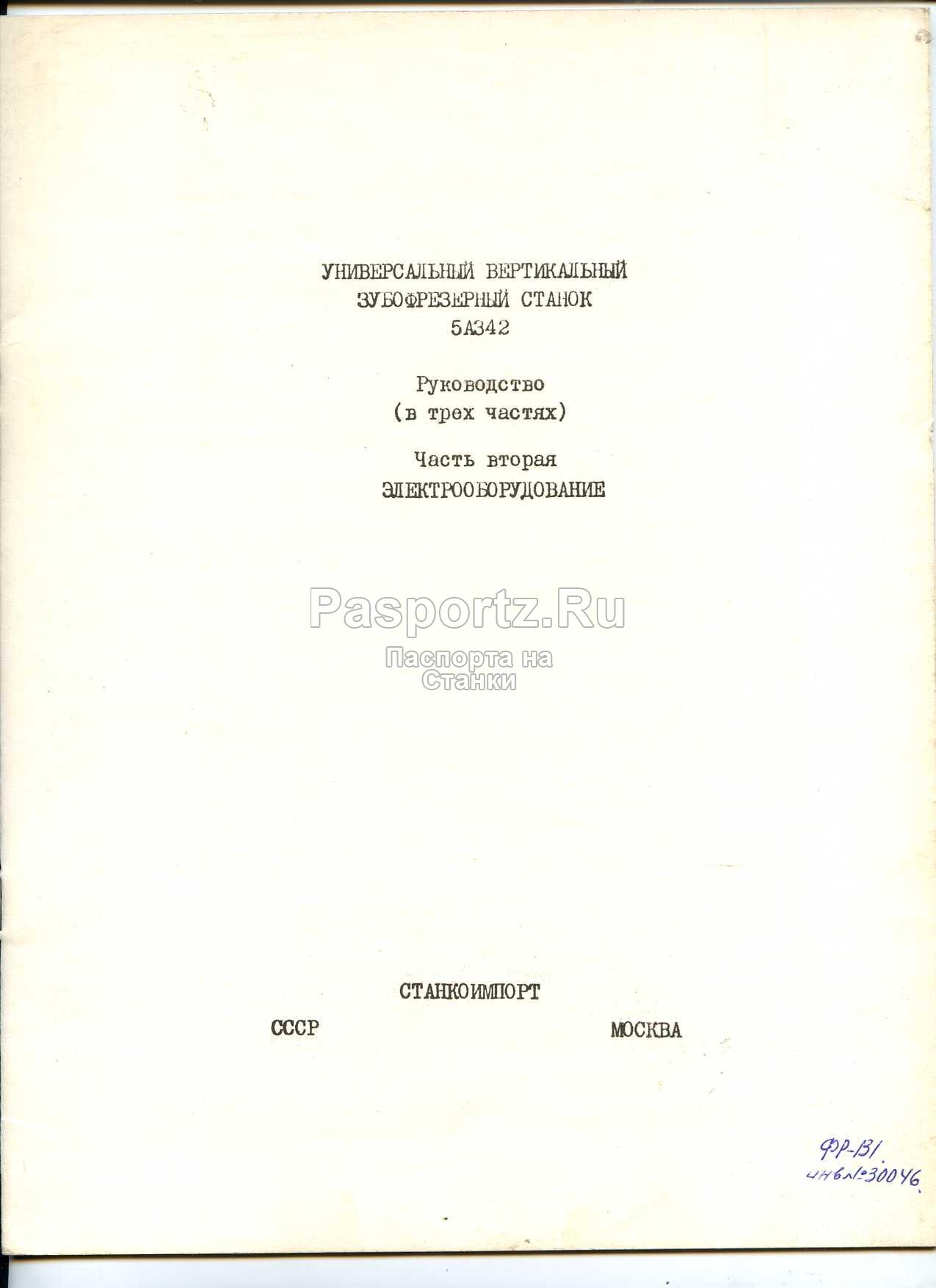

Электрооборудование
Содержание.
1.Общие сведения
2.Описание схемы управления
3.Включение электрооборудования станка
4.Электропривод насосов смазки коробки настроек
5.Электропривод насосов смазки стола
6.Электропривод насоса смазки стойки
7.Сигнализация и блокировки при прекращении смазки
8.Главный электропривод
9.Электропривод быстрых перемещений суппорта и стойки, единичного деления и быстрого вращения планшайбы
10.Гидроаккумулятор
11.Электропривод доводки стойки и суппорта
12.Электропривод транспортера стружки
13.Электропривод насосов охлаждения фрезы
14.Работа станка в неавтоматическом цикле методом обкатки и единичного деления
15.Нарезание колес с бочкообразной формой зуба и колес с малым углом конуса
16.Работа станка в автоматическом цикле нарезания косозубых колес дисковой фрезой методом единичного деления
17.Замена фрезы в автоматических Циклах работы
18.Работа станка в автоматическом цикле нарезания прямозубых колес дисковой фрезой методом единичного деления
19.Работа станка в автоматическом цикле нарезания косозубых, шевронных и прямозубых колес пальцевой фрезой методом единичного деления
Местное освещение
Указания по обслуживанию электрооборудования
Приложения:
-Принципиальная электросхема.
