Паспорт на зубодолбежный вертикальный станок 5М14
Завод изготовитель: -
Год документации: -

Руководство по эксплуатации - 98 стр.

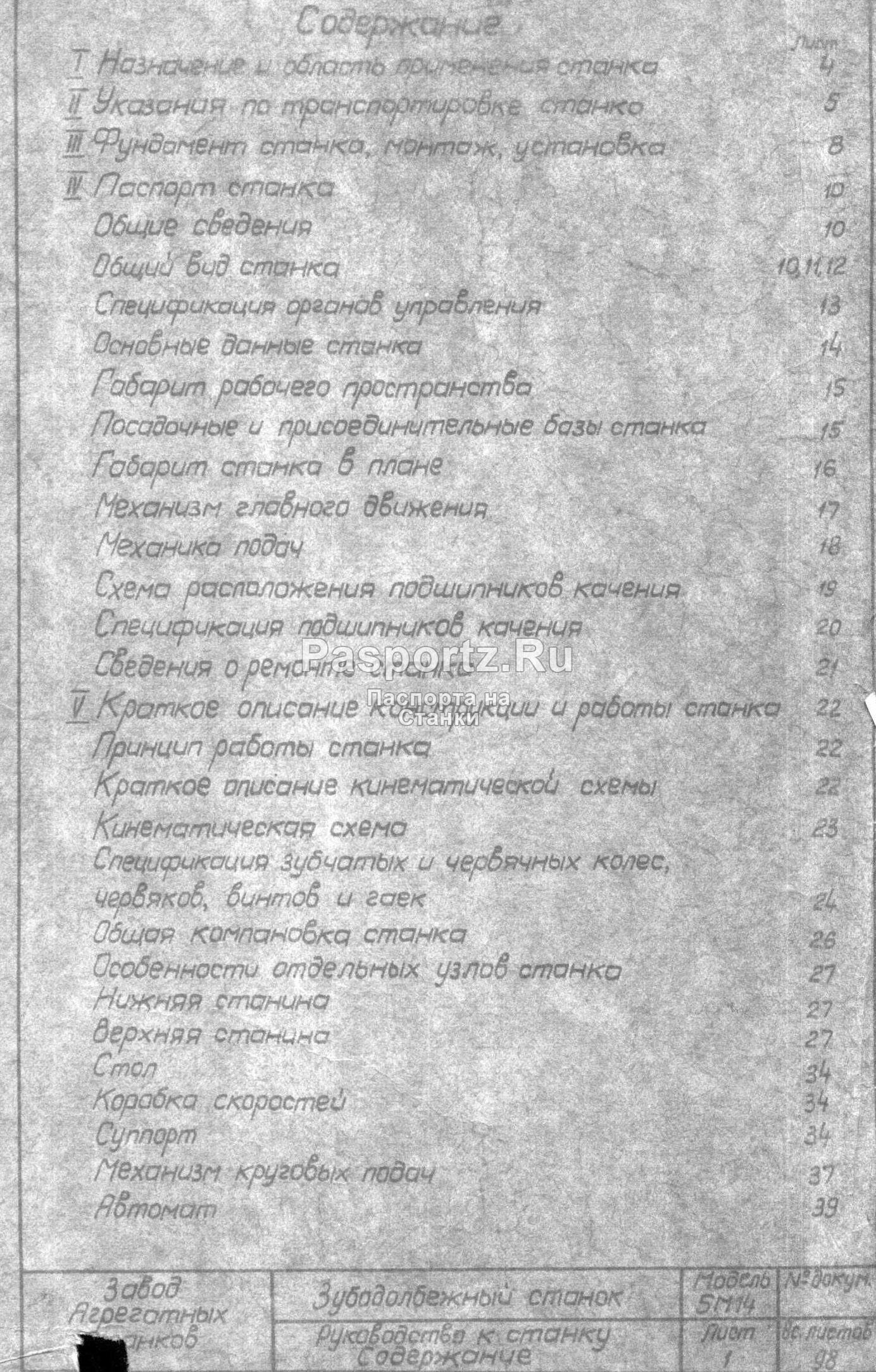

Содержание
1.Назначение и область применения станка
2.Указания по транспортировке станка
3.Фунадмент станка, монтаж, установка
4.Паспорт станка
Общие сведения
Общий вид станка 5М14
Спецификация органов управления
Основные данные станка
Габорит рабочего пространства
Посадочные и присоединительные базы станка
Габариты станка в плане
Механизм главного движения
Механика подач
Схема расположения подшипников качения
Спецификация подшипников качения
Сведения о ремонте станка
5.Краткое описание конструкции и работы станка
Принцип работы станка
Краткое описание кинематической схемы
Кинематическая схема
Спецификация зубчатых и червячных колес, червяков, винтов и гаек
Общая компоновка станка
Особенности отдельных узлов станка
Нижняя станина
Верхняя станина
Стол
Коробка скоростей
Суппорт
Механизм круговых подач

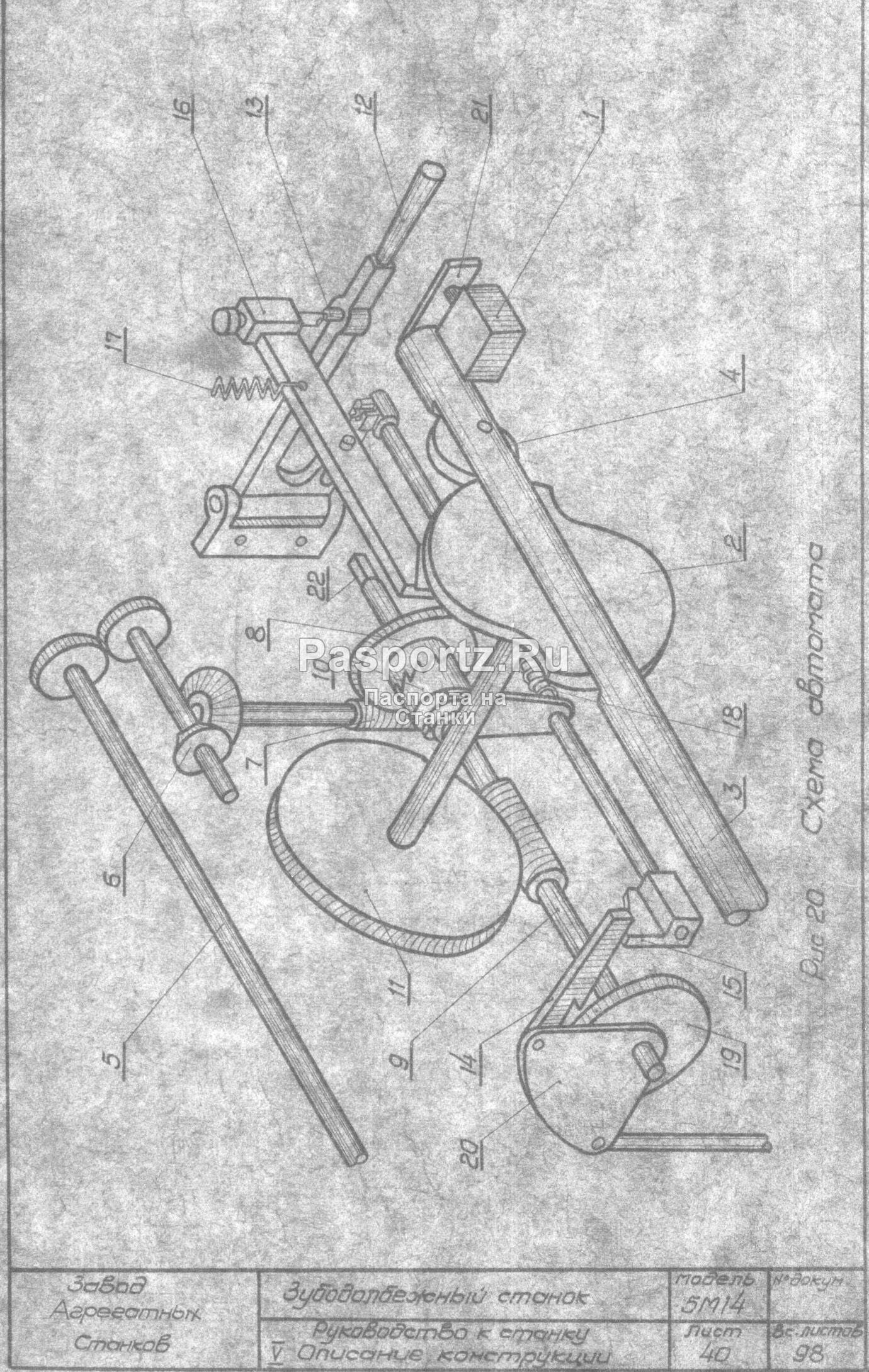

Автомат

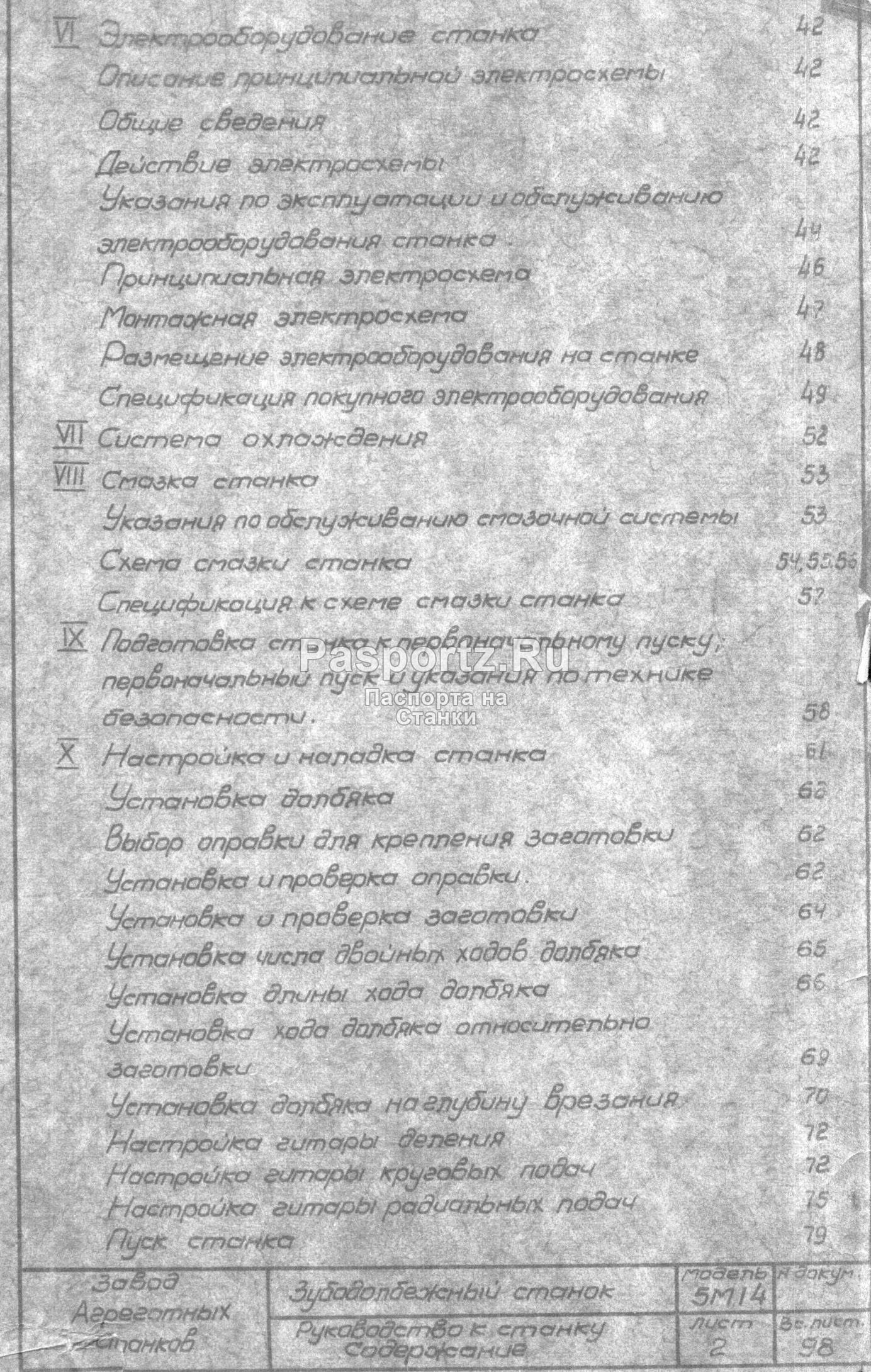

6.Электрооборудование станка
Описание принципиальной электросхемы
Общие сведения
Действие электросхемы
Указание по эксплуатации и обслуживанию электрооборудования станка
-Принципиальная электросхема
-Монтажная электросхема
Размещение электрооборудования на станке
Спецификация покупного электрооборудования
7.Система охлаждения
8.Смазка станка
Указание по обслуживанию смазочной системы
Схема смазки станка
Спецификация к схеме смазки станка
9.Подготовка станка к первоначальному пуску, первоначальный пуск и указания по технике безопасности
10.Настройка и наладка станка
Установка долбяка
Выбор оправки для крепления заготовок
Установка и проверка оправки
Установка и проверка заготовки
Установка числа двойных ходов долбяка
Установка длины хода долбяка
Установка хода долбяка относительно заготовки
Установка долбяка на глубину врезания
Настройка гитары деления
Настройка гитары круговых подач
Пуск станка
Остановка станка и снятие обрабатываемого изделия
Вторичная установка обрабатываемого колес
Нарезание зубчатых колес внутренним зубьями
Нарезание косозубых колес

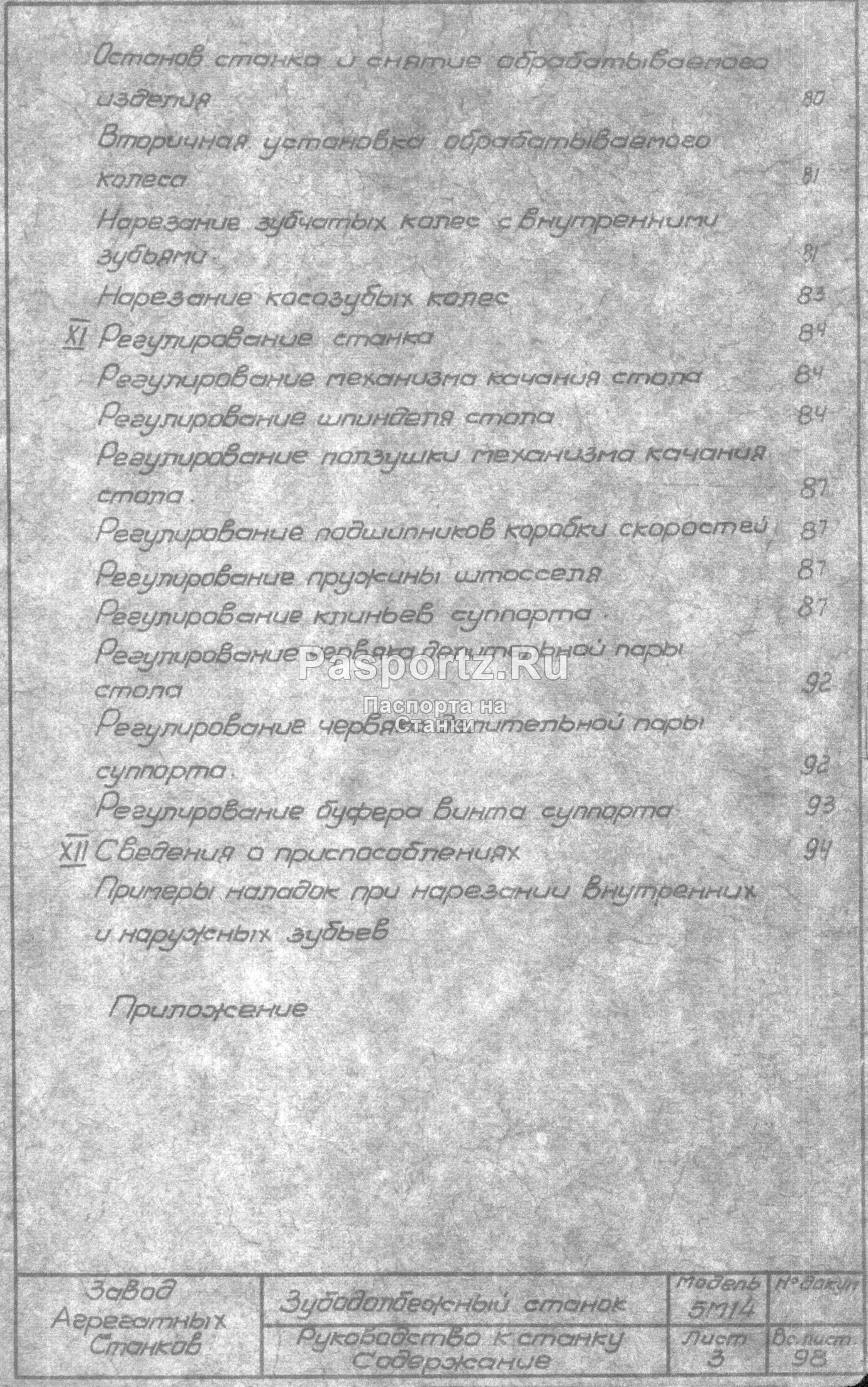

11.Регулирование станка
Регулирование механизма качание стола
Регулирование шпинделя стола
Регулирование подушки механизма качания стола
Регулирование подшипников коробки скоростей
Регулирование пружины штосселя
Регулирование клиньев суппорта
Регулирование червяка делительной пары суппорта
Регулирование буфера винта суппорта
12.Сведения о приспособлениях
Примеры наладок при нарезании внутренних и наружных зубьев
Приложение
