Паспорт на вертикально фрезерный станок FV32x132A

Завод изготовитель: Румыния

Год документации: 1983 г

Кол-во стр.: 67 стр.

Универсально фрезерный станок FV32-132А можно использовать как производственные станки поштучного изготовления, маслосерийные станки и станки для больших серий, а так же для инструмента работ по уходу и т.д.

Применение станков в таком обширной области возможно благодаря следующему:

-Повышение жесткости главный органов станка, которые позволяют обработку деталей с относительно большими габаритами и весом. Большая устойчивость станка позволяет также обработку деталей с тяжелым режимом резки, употребляя инструменты армирования о твердыми пластинками:

-Автоматические и полуавтоматические циклы, которые обеспечивают высокую производительность, независимо от величины серии, исключая в тоже время физическое усилие маневрирования станка:

-Большее число ступеней вращения и подач, позволяющие выбрать сымые подходящие режимы работы резки для особой обработки.

Изменение скоростей и вращения и подач осуществляется преселективном механизмом который позволяет получение любой скорости или подачи посредством вращения диска с градуировкой, на проходящее через промежуточные ступени

Станок предусмотрен двойными управляющими устройствами для пуска и остановки шпинделя, для нормальной подачи и быстрых подач расположенных в легко доступных местах и с удобными управлением.

Манипулирование станков сравнительно простое и не требует высококвалифицированных рабочих.

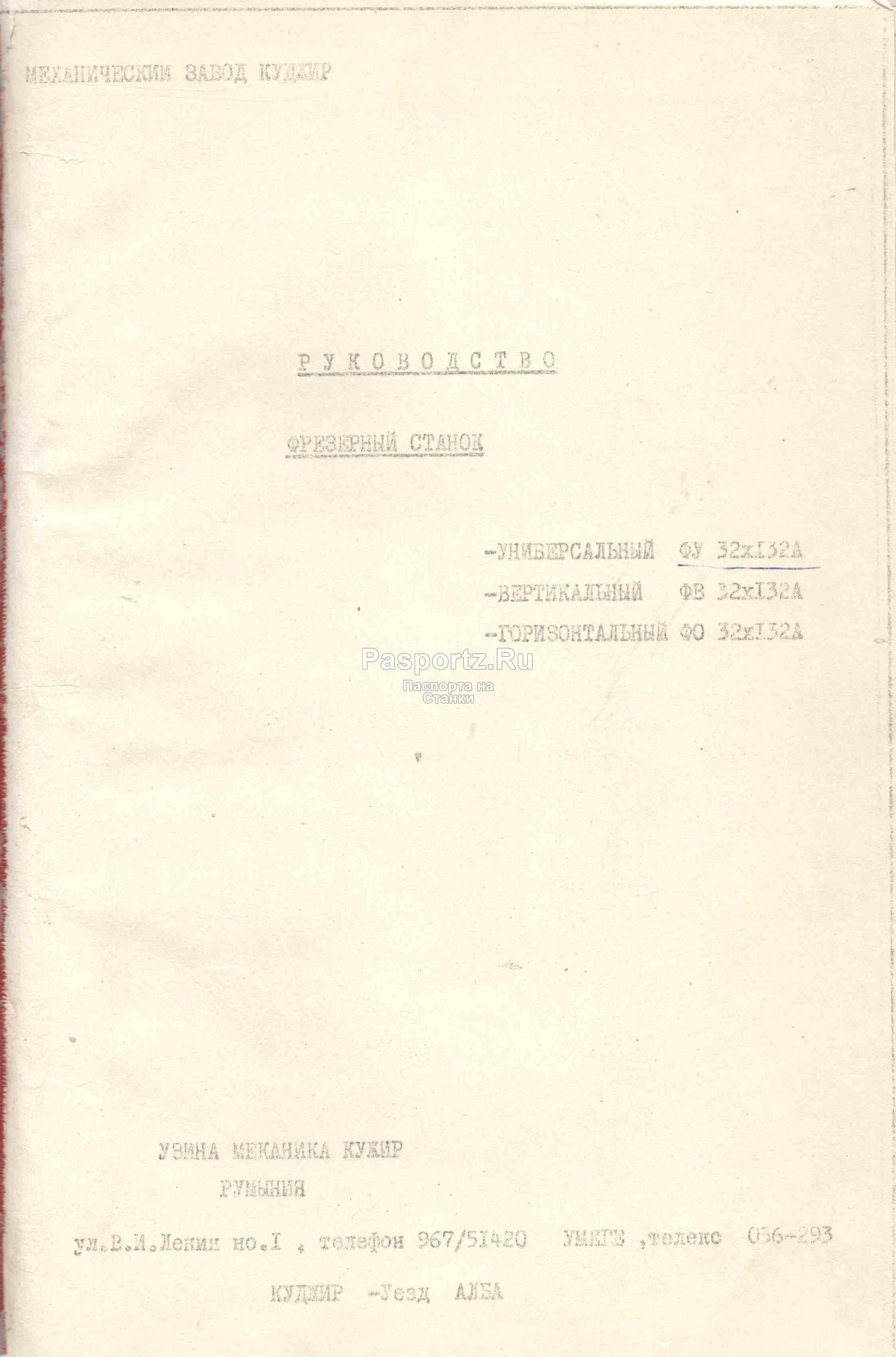

Руководство по эксплуатации, паспорт станка

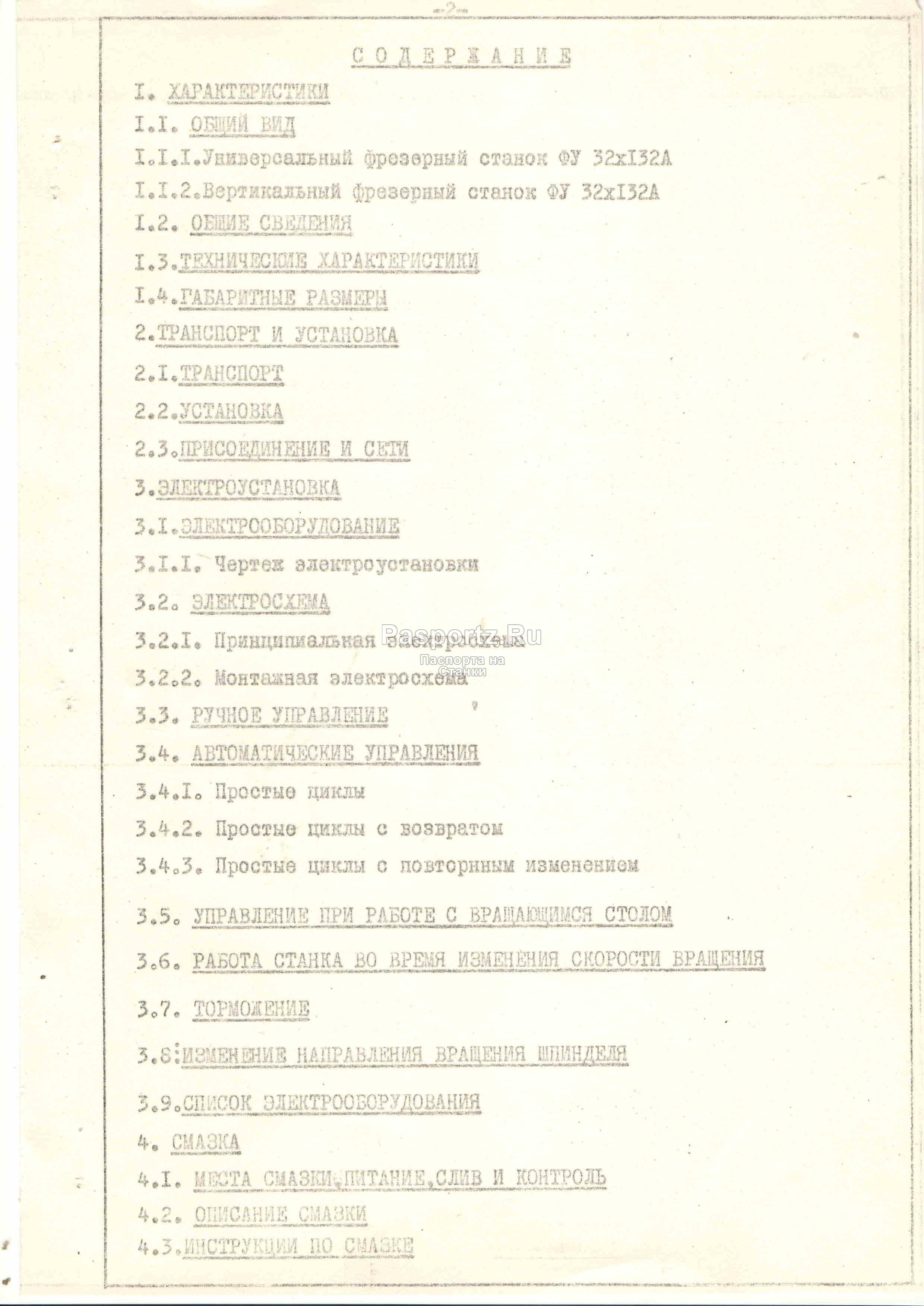

Содержание

1.ХАРАКТЕРИСТИКИ

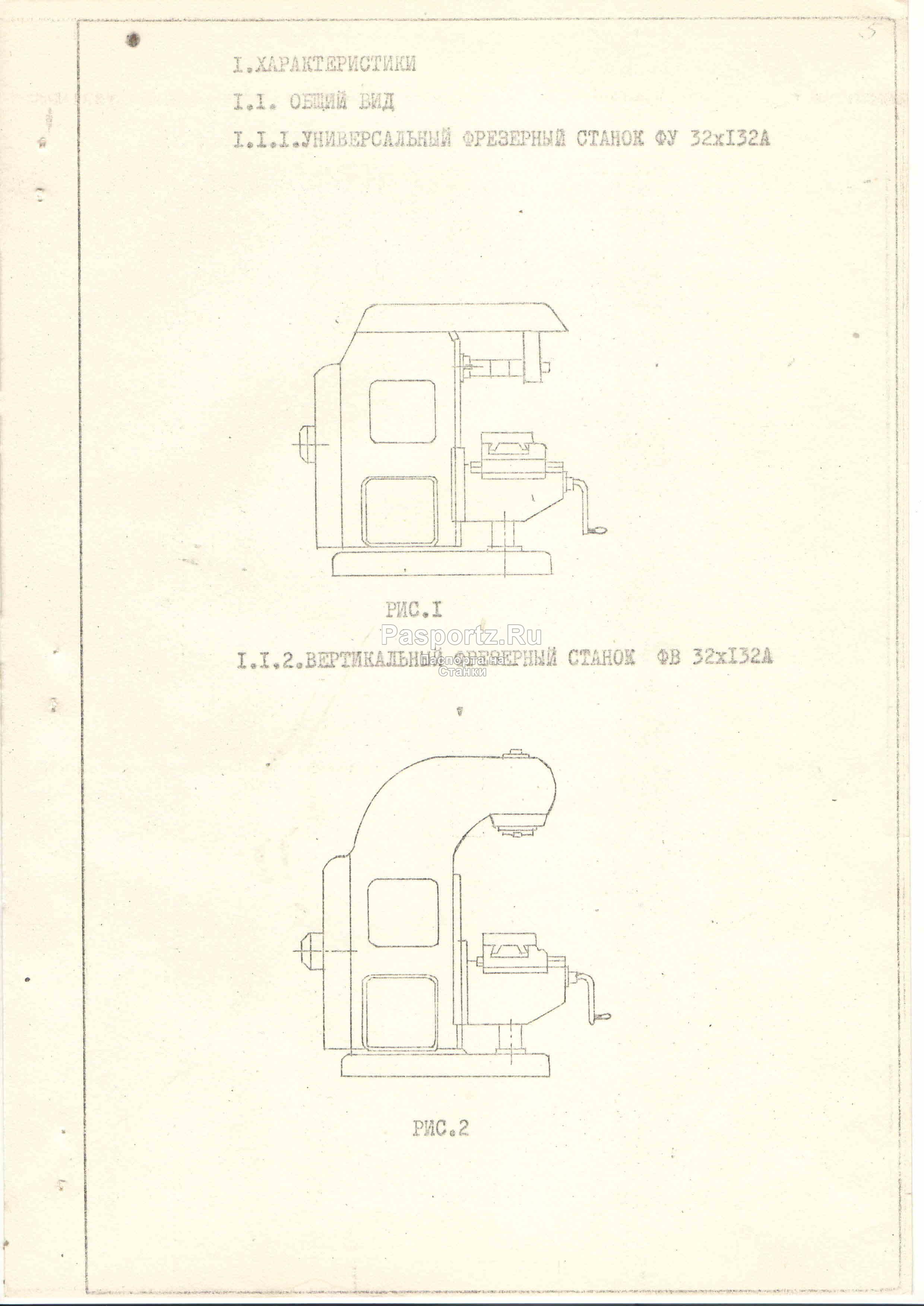

1.1.ОБЩИЙ ВИД

1.1.1.Универсальный фрезерный станок FV 32х132А

1.1.2.Вертикальный фрезерный станок FV 32х132А

1.2.ОБЩИЕ СВЕДЕНИЯ

1.3.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.4.ГАБАРИТНЫЕ РАЗМЕРЫ

2.ТРАНСПОРТ И ТРАНСПАРТИРОВКА

2.1.ТРАНСПОРТ

2.2.УСТАНОВКА

2.3.ПРИСОЕДИНЕНИЕ И СЕТИ

3.ЭЛЕКТРОУСТАНОВКА

3.1.ЭЛЕКТРООБОРУДОВАНИЕ

3.1.1.Чертеж электроустановки

3.2.ЭЛЕКТРОСХЕМА

3.2.1.Принципиальная электросхема

3.2.2.монтажная электросхема

3.3 РУЧНОЕ УПРАВЛЕНИЕ

3.4.АВТОМОТИЧЕСКИЕ УПРАВЛЕНИЯ

3.3.1.простые циклы

3.4.2.Простые циклы с возвратом

3.4.3.простые циклы с повторным изменением

3.5.УПРАВЛЕНИЕ ПРИ РАБОТЕ С ВРАЩАЮЩИМСЯ СТОЛОМ

3.6.РАБОТА СТАНКА ВО ВРЕМЯ ИЗМЕНЕИЯ СКОРОСТИ ВРАЩЕНИЯ

3.7.ТОРМОЖЕНИЕ

3.8.ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ ШПИНДЕЛЯ

3.9.СПИСОК ЭЛЕКТРООБОРУДОВАНИЯ

4.СМАЗКА

-схема смазки

4.1.МЕСТА СМАЗКИ,ПИТАНИЕ,СЛИВ И КОНТРОЛЬ

4.2.ОПИСАНИЕ СМАЗКИ

4.3.ИНСТРУКАЦИЯ ПО СМАЗКЕ

5.ОПИСАНИЕ ОБСЛУЖИВАНИЯ И МАНИВРИРОВАНИЯ

5.1.ОПИСАНИЕ СТАНКА

5.2.ОПИСАНИЕ МЕСТ МАНИВРИРОВАНИЯ, РЕГУЛИРОВКА И БЛОКИРОВКА

5.3.СПОСОБ РЕГУЛИРОВКИ

5.3.1.Регулировка осевого зазора шпинделя

5.3.2.Регулировка осевого зазора ведущего винта стола

5.3.3.Регулировка радиального зазора подшипника пробойника инструментадержателя

5.3.4.Регулировка клина стола при продольном перемещении

5.3.5.Регулировка клиньев салазок при поперечном перемещении

5.3.6.Регулировка клиньев консоли при вертикальном перемещении

5.3.7.Регулировка зазора между гайкой и  ведущим винтом стола

5.3.8.Регулировка предохранительной муфты и пластинчатого сцепления

6.АТОМОТИЧЕСКОЕ УПРАВЛЕНИЕ

6.1.СПЕЦИАЛЬНЫЕ УКАЗАНИЯ

6.2.ЦИКЛ РАБОТЫ

6.2.1.Полуавтомотические циклы

6.2.1.Автоматический цикл/маятниковый/

7.Кинематическая станка

7.1.КИНЕМАТИЧЕСКАЯ СХЕМА

7.2.ДИАГРАММА СКОРОВСТИ ВРАЩЕНИЯ И ПОДАЧИ

7.3.СХЕМА ПОДШИПНИКА КАЧЕНИЯ

7.4.СПИСОК ПОДШИПНИКОВ КАЧЕНИЯ

8.ПРИДЛАГАЕМАЯ УСТАНОВКА И ПРИНАДЛЕЖНОСТИ

8.1.НОРМАЛЬНЫЙ ПРЕНАДЛЕЖНСТИ

8.2.НОРМАЛЬНЫЕ ПРЕНАДЛЕЖНОСТИ

8.2.1.Вертикальная фрезерная головка

8.2.2.Долбильная головка

8.2.3.Универсальная делительная головка

8.2.4.Вращающийся стол

8.2.5.Устройство привода вращающего стола

8.2.6.Ващающиеся тиски

9.РАЗНОЕ

9.1.ПРИМЕНЕМЫЕ СИМВОЛЫ

10.ПРИЕМКА ФРЕЗЕРНЫХ СТАНКОВ С КОНСОЛЬЮ

10.1.ГЕОГРАФИЧЕСКИЕ ПОЗИЦИИ

10.2.ПРОВЕРКИ ПРОИЗВЕДЕННЫЕ НА ОБРАБОТАННЫХ ИЗДЕЛИЯХ

10.3.ПРОВЕРКА РАБОТЫ

11.РИСУНКИ
