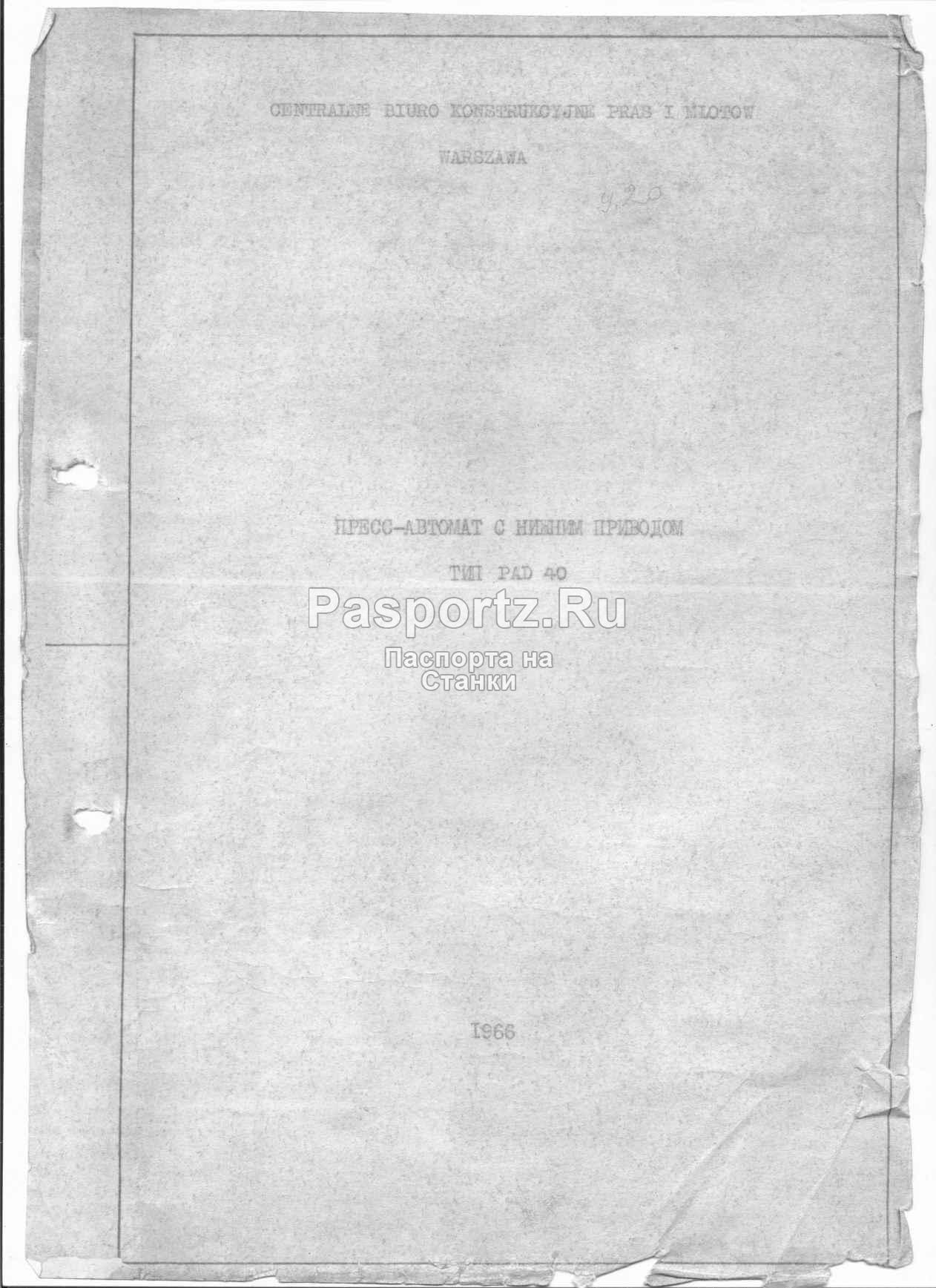

Паспорт на пресс-автомат с нижним приводом PAD-40 (Усилие 40т)
Завод изготовитель: Польша
Год документации: 1966

Комплект поставки
Руководство по эксплуатации - 130 Страни
Чертежи и схемы пресс-автомата - 50 Страниц
Каталог сменных частей пресс-автомата - 20 Страниц

Руководство по эксплуатации
Содержание:
Введение
1. Техническое описание
Назначение машины
Технические характеристики
Пресс-автомат
Отмоточный барабан
Намоточный барабан
Нормальное оборудование
Специальное оборудование
2. Транспорт
3. Выполнение фундамента и установка машины
4. Подготовка машины к пуску и пуск машины
Очистка
Инструкция по смазке
Подключение машины к питающим сетям
Подключение к электрической сети
Подключение к воздушной сети
Элементы обслуживания
Пуск
5. Эксплуатация
Правила по технике безопасности и производственной санитарии
Работа на машине
Очерёдность включения и отключения отдельных устройств пресс-автомата
Диаграмма допускаемых усилий
Диаграмма энергетических возможностей пресс-автомата
Зависимости между шагом ползуна пресса и количеством шагов
Шаг штамповки
Подбор рабочих параметров
Указания по проектированию инструментов (штампов) для пресс-автомата
Инструкция по обслуживанию пресса
Инструкция для наладчика или мастера
Инструкция для работника обслуживающего пресс
6. Описание механической части пресс-автомата
Описание важнейших узлов
Станина
Ползун
Многодисковая муфта
Тормоз
Привод
Подающий валиковый механизм
Пневматическая установка
Система смазки пресса
Система смазки ленты
Защитные кожухи
Электрооборудование
Регулировка механизмов пресса
Регулировка расстояния верхней прессовой плиты от прессового стола (рабочее пространство)
Изменение начала цикла торможения
Изменение числа шагов ползуна пресса
Регулировка подающего механизма (валикового) по высоте
Отодвигание валиков в сторону
Установка боковых роликов подающего механизма
Регулировка нажима валиков
Регулировка тормоза подающего механизма
Регулировка величины шага штамповки (перемещение ленты)
Установка начала шага штамповки
Автоматический подъём верхних валиков
Регулировка зазоров в направляющих ползуна
Устранение зазоров в шаровых шарнирах соединителя
Регулировка зазоров в направляющих колонках
Регулировка натяга клиновых ремней, передающих движение от коробки передач (коробки скоростей) двигателя на маховое колесо
Регулировка подачи масла при центральной смазке
Регулировка натяга клинового ремня, передающего движение с махового колеса на лубрикатор
Описание электрических схем пресс-автомата
Спецификация электрооборудования пресс-автомата с техническим описанием
Спецификация электрооборудования намоточного барабана с техническим описанием
Уход за электрооборудованием пресса
7. Описание эксплуатации специального оборудования
Ножницы для отрезки просечённой ленты
Отмоточный барабан
Намоточный барабан
Регулировка механизмов специального оборудования
Ножницы для отрезки просечённой ленты
Регулировка по длине (продольная регулировка)
Регулировка по высоте
Смена предохранителя
Отмоточный барабан
Регулировка внутреннего диаметра
Регулировка по ширине
Регулировка тормозного момента
Намоточный барабан
Регулировка внутреннего диаметра
Регулировка по ширине
Регулировка муфты
Регулировка натяга клинового ремня
Регулировка тормоза
Регулировка скорости вращения
Регулировка величины провеса
Изменение режима работы барабана
8. Инструкция по ремонтам
Общие данные
Возможные типичные неполадки в работе машины
Регулировка механизмов
Демонтаж пресс-автомата
Ремонты
Ремонтный цикл
Объём ремонтов
Трудоёмкость ремонтов
9. Приложения
Качественный сертификат изделия
Каталог сменных частей
Перечень индексов на чертежах

Чертежи и схемы пресс-автомата
1. Предложенческий чертёж пресс-автомата (общий вид пресса с разматывающим устройством)
2. Форма и размеры прессового стола, верхней плиты и добавочной прессовой плиты - Чертёж №1
3. Диаграмма допускаемых усилий - Чертёж №2
4. Диаграмма энергетических возможностей пресс-автомата - Чертёж №3
5. Диаграмма зависимостей между величиной шагов ползуна (при предпосылке, что не произойдёт изменение направления зазоров) и количество шагов ползуна - Чертёж №4
6. Диаграмма зависимостей между величиной шагов ползуна (при предпосылке, что операция начинается после окончания перемещения ленты подающим механизмом) - Чертёж №5
7. Диаграмма зависимостей между величиной шага штамповки и количеством шагов пресса - Чертёж №6
8. Фундамент - главные энергетические подводы - Чертёж №7
9. Смазываемые точки при центральной системе смазки - Чертёж №8
10. Развёрнутая схема электрооборудования пресс-автомата (принципиальная электросхема) - Чертёж №9
11. Развёрнутая схема электрооборудования намоточного барабана OBN250a - Чертёж №10 - Чертежа нет!!!
12. Монтажная схема электрооборудования пресс-автомата - Чертёж №11
13. Монтажная схема электрооборудования намоточного барабана OBN250a - Чертёж №12 - Чертежа нет!!!
14. Транспорт подъёмным краном - Чертёж №13
15. Транспорт пресса в упаковочном ящике при помощи подъёмного крана - Чертёж №14
16. Пресс-автомат вид спереди - Чертёж №15
17. Ползун пресс-автомата - Чертёж №16
18. Ползун пресс-автомата - Чертёж №17
19. Муфта пресс-автомата - Чертёж №18
20. Тормоз пресс-автомата - Чертёж №19
21. Привод - в вариаторном исполнении с бесступенчатой передачей - Чертёж №20
22. Привод в вариаторном исполнении с односкоростным двигателем - Чертёж №21
23. Подающий механизм и привод подающего механизма - Чертёж №22
24. Подающий механизм-тормоз - Чертёж №23
25. Пневматическая установка - Чертёж №24
26. Смазка ленты - Чертёж №25
27. Защитные кожухи - Чертёж №26
28. Ножницы для отрезки просроченной ленты - общий вид - Чертёж №27
29. Ножницы для отрезки просроченной ленты - разрез - Чертёж №28
30. Ножницы для отрезки просроченной ленты - разрез - Чертёж №29
31. Ножницы для отрезки просроченной ленты - разрез - Чертёж №30
32. Отмоточный барабан - общий вид - Чертёж №31
33. Отмоточный барабан - разрез - Чертёж №32 - Чертежа нет!!!
34. Намоточный - общий вид - Чертёж №33
35. Намоточный барабан - разрез - Чертёж №34
36. Схема кинематическая пресс-автомата

Каталог сменных частей пресс-автомата
