Паспорт на ножницы НБ3218Ф1
чертежи и все схемы НБ3218Ф1
Скачать паспорт на ножницы НБ3218Ф1 (демо версия) |
Модель | НБ3218Ф1 |
Тип оборудования | Ножницы комбинированные |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- НБ3221 | - НБ3221Ф1 (12х3150) |
Паспорт на ножницы кривошипные листовые с наклонным ножом для резки модели НБ3218Ф1
Завод изготовитель:
Год документации: 1988
1.Руководство по эксплуатации
2.Электрооборудование
Руководство по эксплуатации

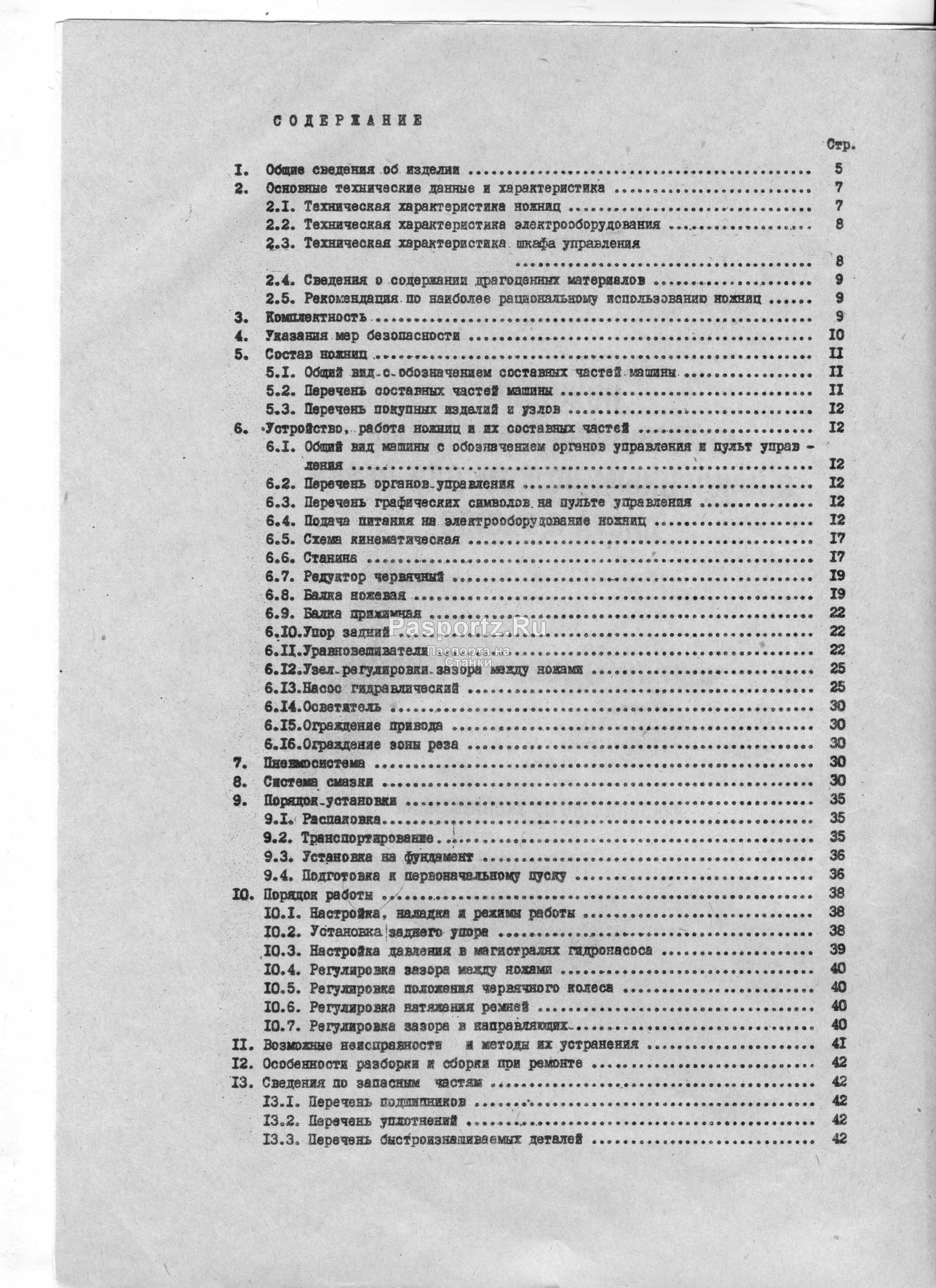

Содержание
1.Общие сведения об изделии
2.Основные технические данные и характеристика
2.1.Техническая характеристика ножниц
2.2.Техническая характеристика электрооборудования
2.3.Техническая характеристика шкафа управления
2.4.Сведения о содержании драгоценных материалов
2.5.Рекомендация по наиболее рациональном использованию ножниц
3.Комплектность
4.Указания мер безопасности
5.Состав ножниц
5.1.Общий вид с обозначением составных частей машины
5.2.Перечень составных частей машины
5.3.Перечень покупных изделий в узлов
6.Устройство, работа ножниц и их составных частей
6.1.Общий вид машины с обозначением органов управления и пульт управления
6.2.Перечень органов управления
6.3.Перечень графических символов на пульте управления
6.4.Подача питания на электрооборудование ножниц
6.5.Схема кинематическая
6.6.Станина
6.7.Редуктор червячный
6.8.Балка ножевая
6.9.Балка прижимная
6.10.Упор задний
6.11.Уравновещиватели
6.12.Узел регулировки зазора между ножами
6.13.Насос гидравлический
6.14.Осветитель
6.15.Ограждение привода
6.16.Ограждения зоны реза
7.Пневмосистема
8.Система смазки
9.Порядок установки
9.1.Распоковка
9.2.Транспортировка
9.3.Установка на фундамент
9.4.Подготовка к первоначальному пуску
10.Порядок работы
10.1.Настройка, наладка и режимы работы
10.2.Установка заднего упора
10.3.Настройка давления в магистралях гидронасоса
10.4.Регулировка зазора между ножами
10.5.Регулировка положения червячного колеса
10.6.Регулировка натяжения ремней
10.7.Регулировка зазора и направляющих
11.Возможные неисправности и методы их устранения
12.Особенности разборки и сборки при ремонте
13.Сведения по запасным частям
13.1.Перечень подшипников
13.2.Перечень уплотнителей
13.3.Перечень быстрооизнашиваемых деталей
13.4.Чертежи быстрооизнашиваемых деталей
14.Сведения о приемке
14.1.Свидетельство о приемке
14.2.Свидетельство об упаковка
15.Хранение
16.Указания по техническому обслуживанию, эксплуатации и ремонту
Карта планового технического обслуживания
Инструктивно-техническая карта
Учет технического обслуживания и ремонт ножниц
Приложения 1.
Приложения 2.
Электрооборудование
Содержание
1.Описание принципиальной схемы
1.1.Общие сведения
1.2.Защита, блокировка и сигнализация
1.3.Описание действия схемы
1.3.1.Запуск электродвигателя главного привода
1.3.2.-1.3.6.Режмы работ машины
2.Инструкция по эксплуатация
2.1.Указания о порядке управления электроприводом
2.2.Указания по обслуживанию электрооборудования
2.3.Указания по технике безопасности
Приложения
НВ3218.91.001Э3 Схема электрическая принципиальная
НВ3218.91.001Э4 Схема электрическая соединений машины
Нв3218.91.001Э4 Схема электрическая соединений электрошкафа
Чтобы заказать это руководство к станку, воспользуйтесь любым из перечисленных ниже способов связи с нами:
-
Отправить заявку через форму
-
Связаться с нами по любому
-
Отправить письмо на e-mail:
Мы ответим на вашу заявку в кротчайшие сроки и предоставим всю информацию
Ножницы комбинированные
