Паспорт Я9101
чертежи и все схемы Я9101
Скачать паспорт Я9101 (демо версия) |
Модель | Я9101 |
Тип оборудования | Ящик управления |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Похожие паспорта
- Я9102 |
Ящик управления типа Я9101
Завод изготовитель -
Год документации
Кол-во стр: 47

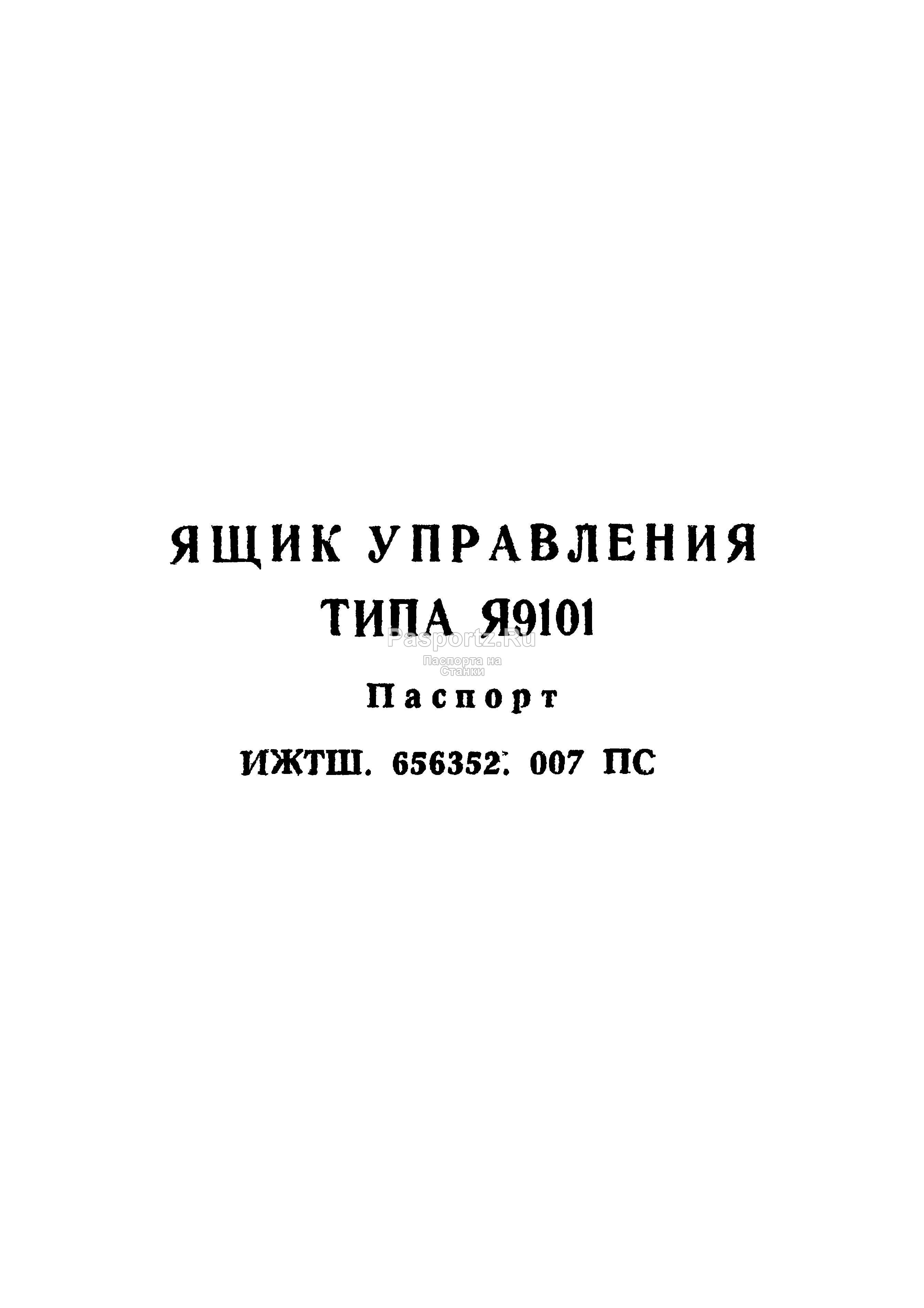

Паспорт ИЖТШ 656.352.007ПС

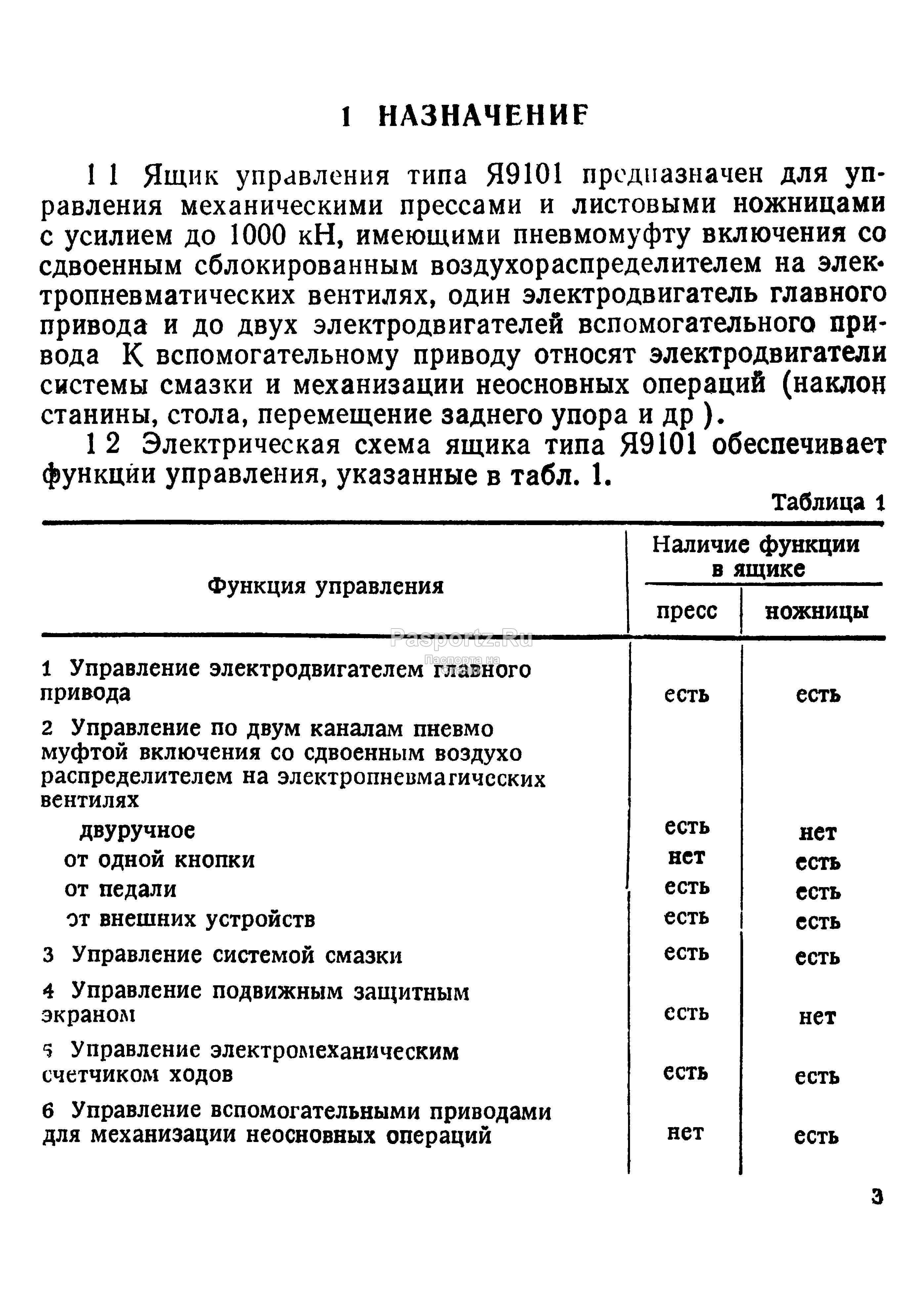

1.Назначение
2.Технические характеристики
3.Состав и комплект поставки
4.Устройство и принцип работы
5.Указание мер безопасности
6.Подготовка ящика к работе
7.Порядок Работы
8.Техничекое обслуживание
9.Характерные неисправности и методы их устранения
10Свидетельство о приемке
11.Правила транспортирования и хранения
12.Гарантийные обязательства
13.Сведения о рекламациях
Приложение:
Структурная схема БЛУ
Блок логического управления БЛУ-1
Блок логического управления БЛУ-2
Блок питания БП
Блок управления муфтой пресса БУМ-1
Блок управления муфтой пресса БУМ-2
Блок самопроверки БС
Блок управления смазкой БУС
Ящики управления Я9101
Схема электрическая подключения
Схема расположения элементов БУМ-1
Схема расположения элементов БУМ-2
Схема расположения элементов БС
Схема расположения элементов БП
Схема расположения элементов БУС
Намоточные данные трансформатора блока питания, фильтра
Габаритные установочные размеры и масса
Схема электрическая соединений
Блок вставка наладочная БВН
Схема электрическая принципиальная прессов
Схема электрическая соединений и подключения
