Паспорт на координатно-расточный станок 2Е450А

Завод изготовитель: Московский завод координатных станков
Год документации: 1990 г

Комплект документации
1.Руководство по эксплуатации - 35 стр.
2.Электрооборудование - 51 стр.

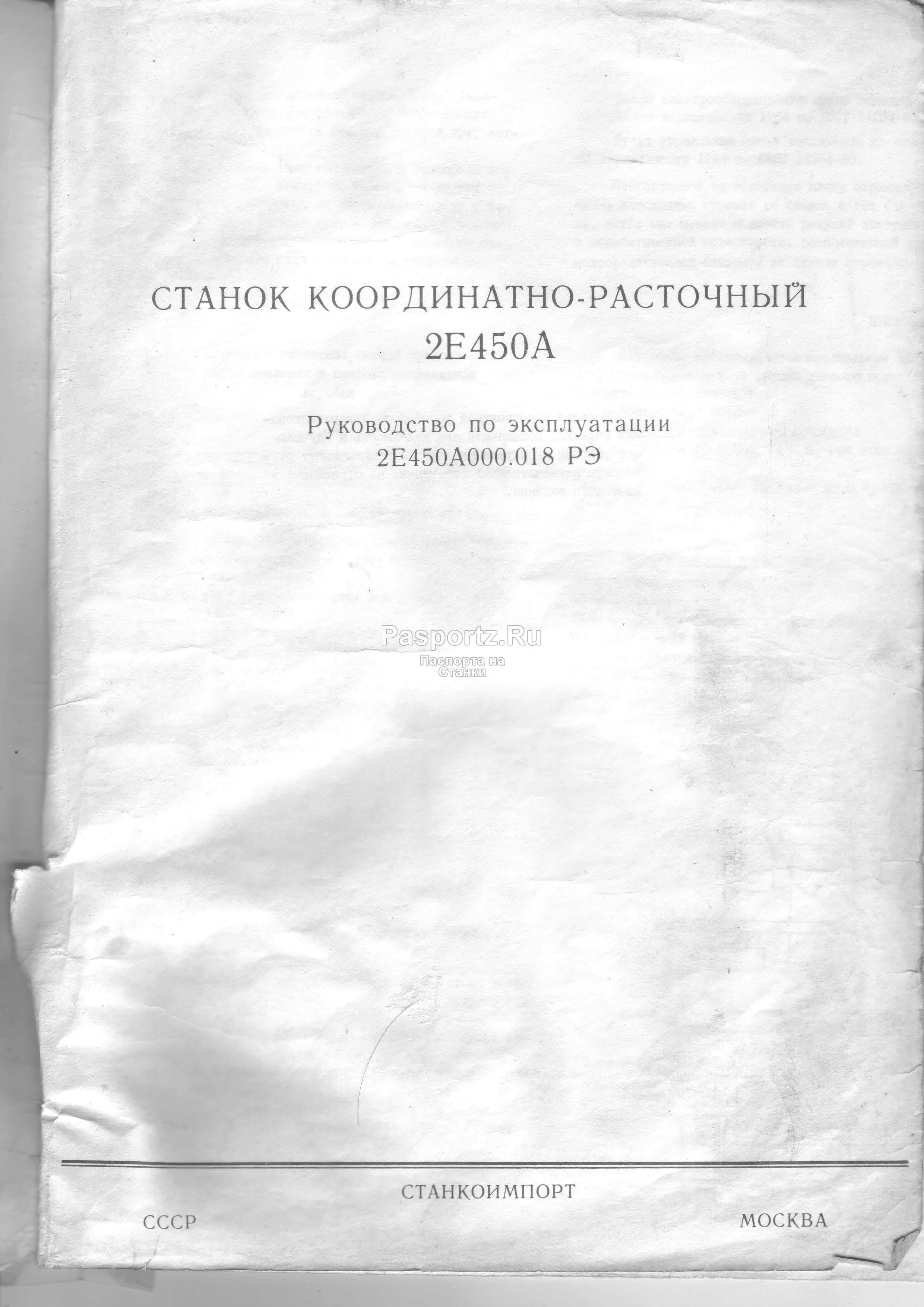

1.Руководство по эксплуатации - 2Е450А000.018РЭ
Содержание
1.ТЕХНИЧЕСКОЕ ОПИСАНИЕ

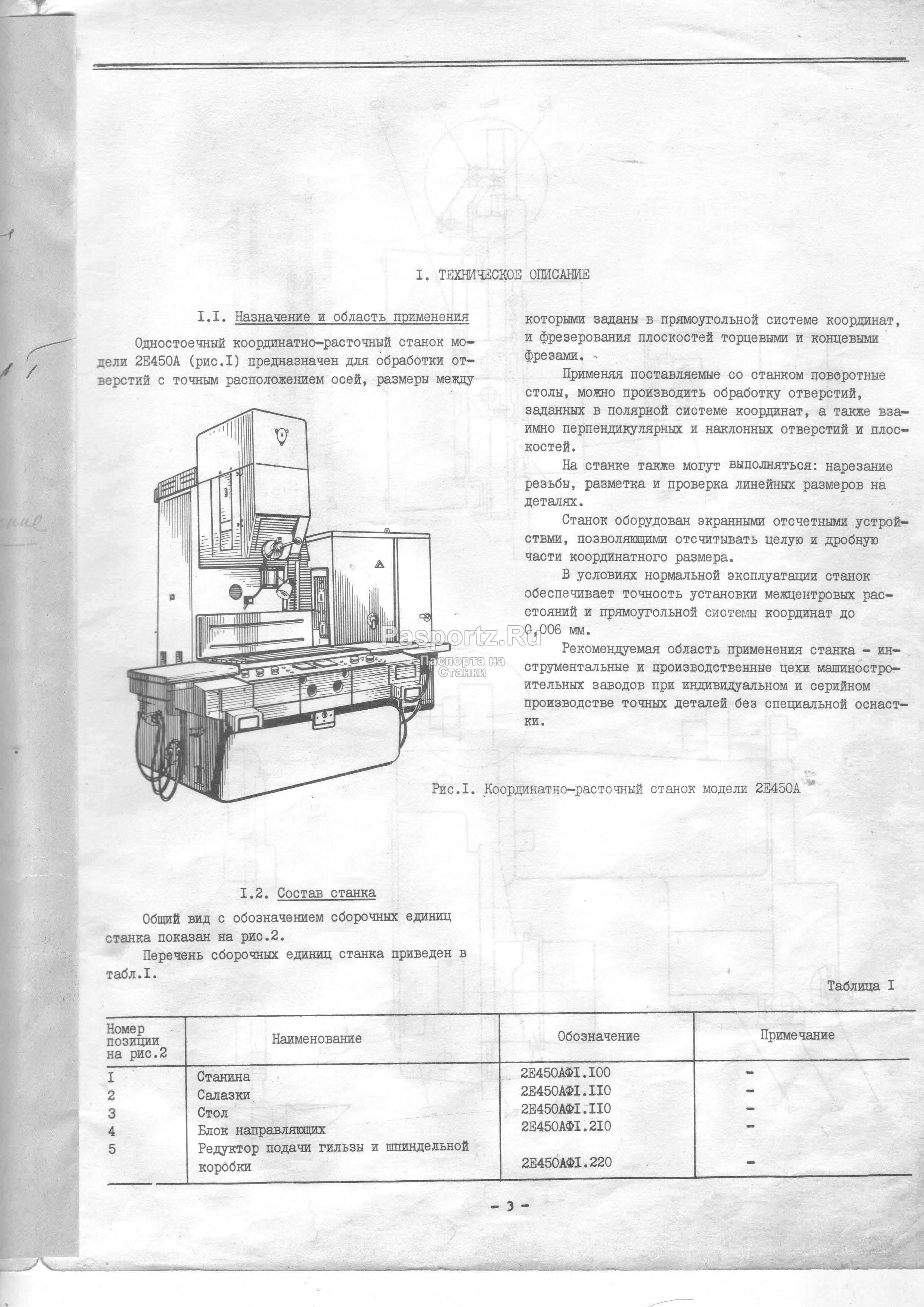

1.1.Назначение и область применения
1.2.Состав станка
1.3.Органы управления станком
1.4.Описание кинематической схемы
1.5.Отсчетное оптическое устройство
1.6.Управление станком
1.7.Краткое описание станка
1.8.Пневмостема
1.9.Система смазки
2.Инструкция по эксплуатации
2.1.Указание мер безопасности
2.2.Порядок установки
2.3.Монтаж станка
2.4.Регулирование
2.5.Сведения о принадлежностях
3.Паспорт
3.1.Общие сведение
3.2.Основные технические данные и характеристики
3.3.Техническая характеристика электрооборудование
3.4.Комплект поставки
3.5.Свидетельство о приемке
3.6.Сведения о ремонте
3.7.Сведения об изменениях в станке
3.8.Свидетельство о консервации
3.9.Свидетельство об упаковке
Приложение. 1.Метериалы по быстроизнашиваемым деталям
Приложение. 2.Безопасность труда
Приложение. 3.Контроль и натяжение ремней
Приложение 4.Описание и схема раскрепления станка

Электрооборудование
Содержание
1.Общие сведения
2.Краткая характеристика электрооборудования
3.Система питания электрооборудования
4.Первоначальный пуск электрооборудования
5.Режим работы электрооборудования
5.1.Пояснение к пользованию электросхемами
5.2.Привод вращения шпинделя
5.3.Привод стола и салазок
5.4.Привод подачи гильзы перемещения шпиндельной коробки
6.Повротный столы
7.Оптическая отсчетная система
8.Устройство цифровой индикации координат Х и У
9.Блокировка, сигнализация и защита
10.Необходимые регулировки, устранение возможных нарушений работы
11.Указания по эксплуатации
12.Указания о порядке демонтажа на время транспортирования и последующем монтаже на заводе потребителе
Схемы:
-Схема электрическая соединений салазки - 2Е450А.981.002.Э
-Схема электрическая соединений пульт левый - 2Е450А.981.003Э4
-Схема электрическая соединений пульт правый - 2Е450А.981.004Э4
-Схема электрическая соединений регулятор стола (Салазок) - 2Е450А.981.005Э4
-Схема электрическая соединений пульт левый - 2Е450А.981.003Э4
-Схема электрическая соединений регулятор гильзы - 2Е450А.981.007Э4
-Боковая стенка малого шкафа - 2Е450А.981.010Э4
-Схема электрическая соединений панель №1 - 2Е450А.981.011Э4
-Схема электрическая соединений панель №2 - 2Е450А.981.012Э4
-Схема электрическая соединений панель №3 - 2Е450А.981.013Э4
-Схема электрическая шкаф малый - 2Е450А.981.014Э4
-Схема электрическая соединений шпинделя - 2Е450А.981.9Э3
-Схема электрическая соединений шкаф приводной - 2Е450А.981.015Э4 - 3 схемы
-Схема электрическая соединений электрошкафа со станком - 2Е450А.981.016Э4
-Схема электрическая принципиальная шпиндель - 2Е450А.981.SЭ4 - 2 схемы
-Схема электрическая принципиальная поворотный стол - 2Е450А.981.ИЭ3
-Схема электрическая принципиальная задатчик скорости X.Y - 2Е450А.981.XYЭ3
-Схема электрическая принципиальная шпиндель - 2Е450А.981.SЭ3 - 2 схемы
-Схема электрическая принципиальная гильза - 2Е450А.981.zЭ3
-Схема электрическая принципиальная - 2Е450А.981.XYЭ3
-Схема электрическая принципиальная общая - 2Е450А.981.ОЭ3
