Паспорт на многоцелевой вертикальный сверлильно-фрезерно расточной с крестовым столом ЧПУ станок ГДВ400
Завод изготовитель: Гомельский станко строительный завод имени С.М. Кирова
Год документации: 1986-1988 г

Комплект поставки
Часть 1.Руководство по эксплуатации - 200 стр.
Часть 2.Электрооборудования  с ЧПУ 2С42-65 - 70 стр.
Приложение электросхемы
Часть 3.Материалы по запасным частям - НЕТ
Часть 4.Свидетельство о приемке - НЕТ
Часть 5.Инсрукция по программированию  - 64 стр.
Приложение схемы

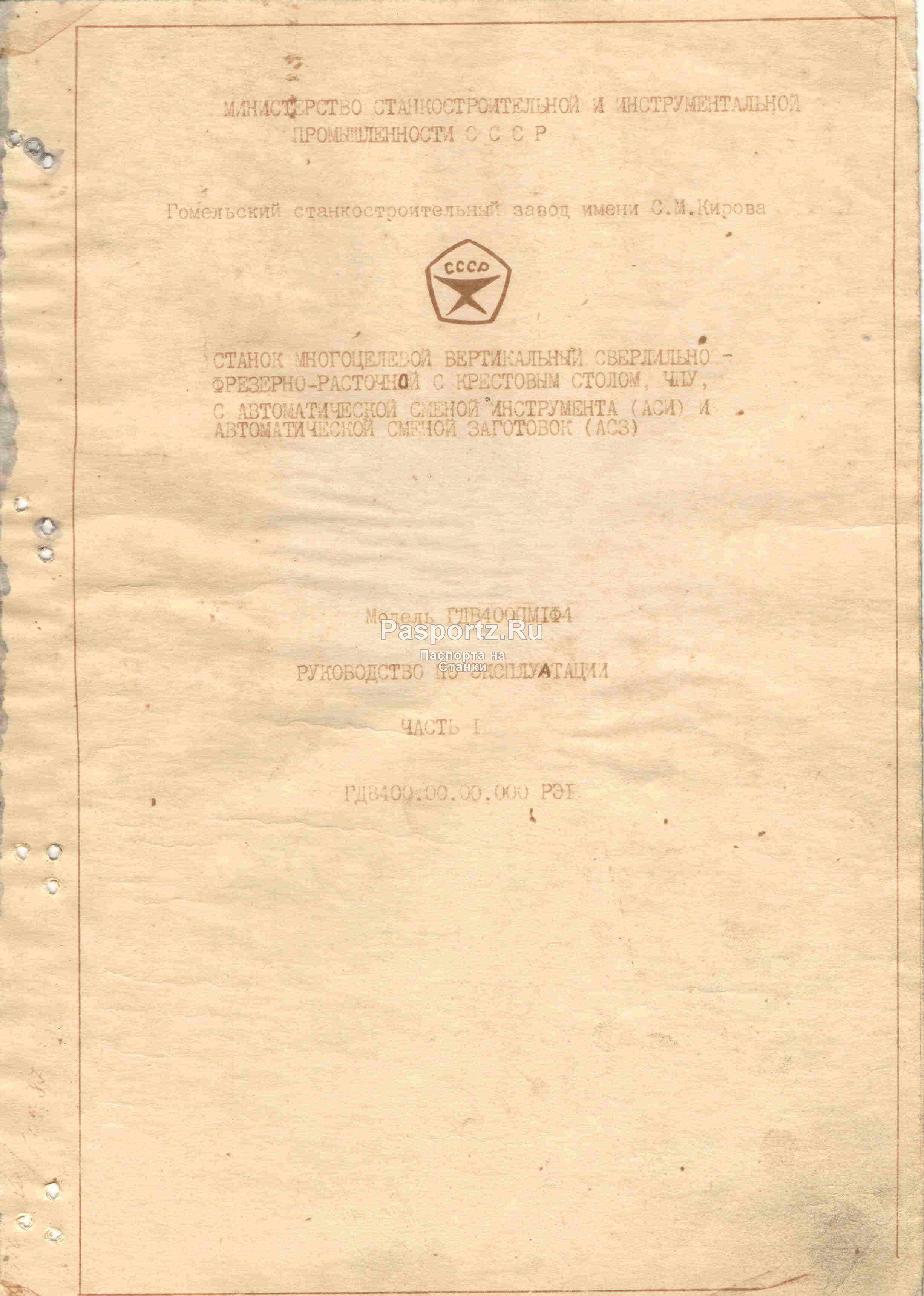

Часть 1. Руководство по эксплуатации ГДВ.400.00.000.РЭ
Содержание

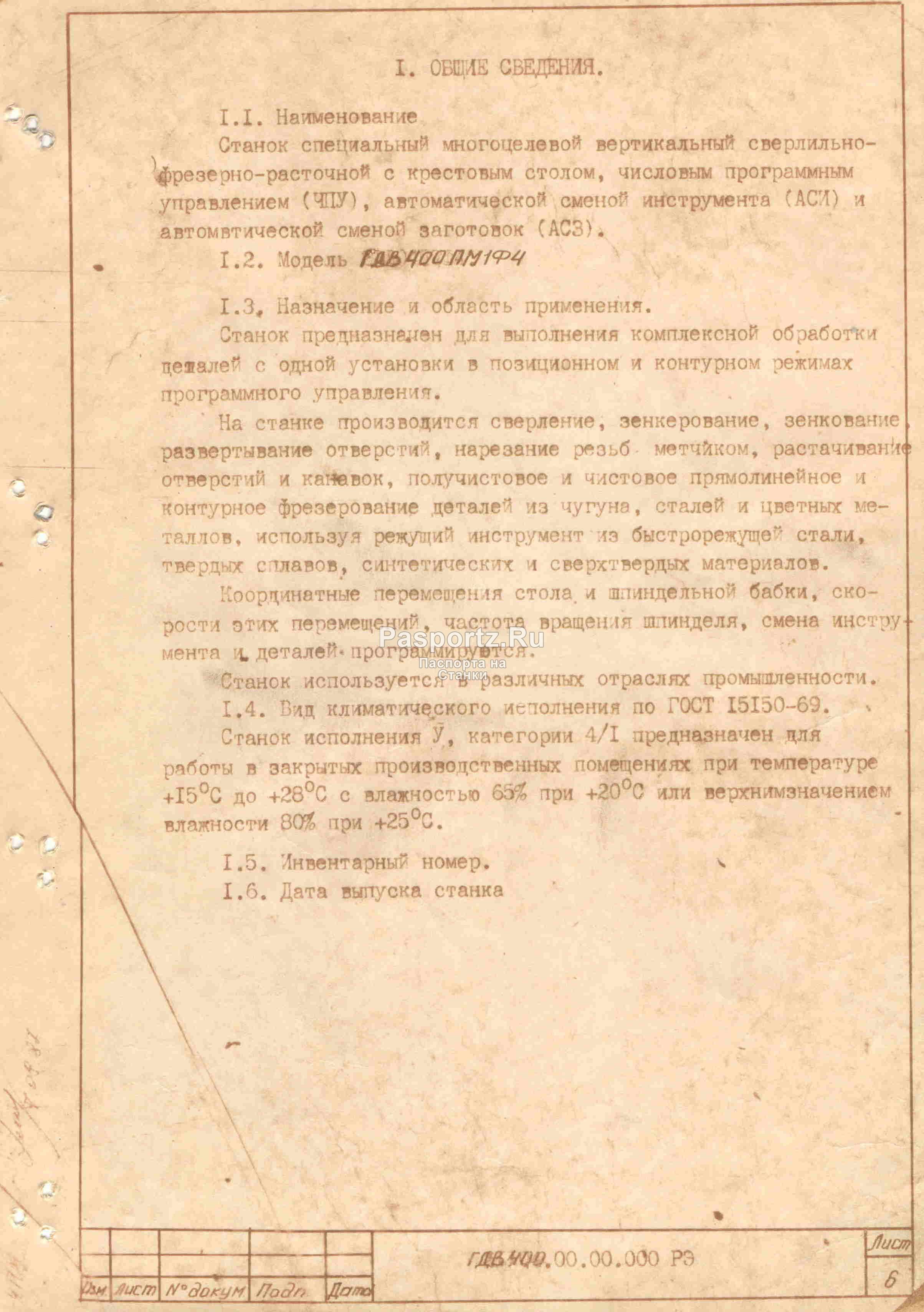

1.Общие сведения о станке
2.Основные технические данные  и характеристики
3.Комплект поставки
4.Указание мер безопасности
5.Состав станка
6.Устройство и работа станка и его составных частей
7.Электрооборудования
8.Гидро-пневмосистемы и смазочная система
9.Порядок установке
10.Порядок работы
11.Характерные неисправности и методы их устравнения
12.Особенности разборки и сборки при ремонте
13.Материалы по запасным частям
14.Свидетельство о приемке
15.Сведения о консервации и упаковке
16.Указания по техническому обслуживанию и экплуатации
17.Инструкция по програмированию
18.Тест программы

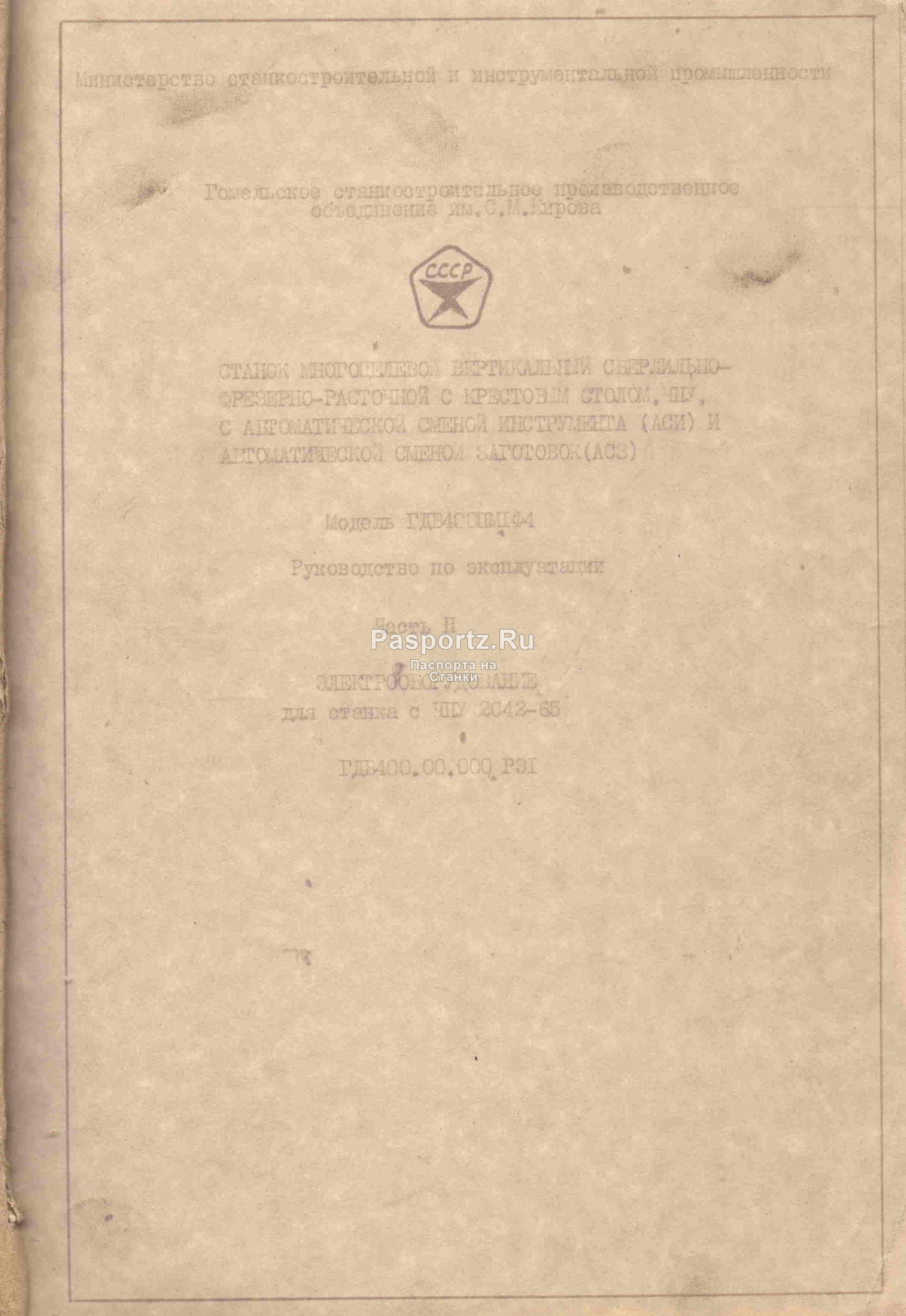

Часть 2. Электрооборудования - ГДВ400.00.00.000РЭ1
Содержание
1.Описание
2.Блок силовой
3.Блок управления
4.Стол кристовый
5.Колонна
6.Бабка шпиндельная
7.Устройство автоматической смены инструмента при помощи бабки шпиндельной
8.Устройство автоматической смены заготовок
9.Сигналобмена
10.Алгоритмы программы электроавтоматически станка
Схемы:


_{Схемы электрические принципиальные}

_{1.Блок силовой - ГДВ400.88.00.000.07Э3.1
2.Блок управления - ГДВ400.88.00.000.07Э3.2
3.Стол крестовый - ГДВ400.33.00.000.01Э3
4.Колонна - ГДВ400.13.00.000.01Э3
5.Бабка шпиндельная - ГДВ400.23.00.000.01Э3
6.Устройство автоматической смены инструмента - ГДВ400.43.00.000Э3
7.Устройство авоматической смены заготовок - ГДВ400.53.00.000Э3}

_{Схемы электрические соединения
1.Электрооборудования агрегат охлаждения -ГДВ400.60.82.000Э4
2.Электрооборудования бабки шпиндельной - ГДВ400.20.82.000Э4
3.Электрооборудования гидроагрегата - ГДВ400.72.80.000Э4
4.Электрооборудования Колонна - ГДВ400.11.80.000Э4
5.Электрооборудования Пульт управления - ГДВ400.86.86.000Э4
6.Электрооборудования станка. Схема соединения - ГДВ400.86.00.Э4
7.Электрооборудования Стола крестового - ГДВ400.30.80.000Э4
8.Электрооборудования УАСЗ - ГДВ400.51.82.000Э4
9.Электрооборудования УАСИ Схема электрическая соединения - ГДВ400.44.82.000.Э4
10.Электрооборудования установки СОЖ - ГДВ400.68.86
11.Повортная панель - ГДВ400.88.86.000Э4}

_{Таблицы соединений}

Часть 5.Инсрукция по програмированию - ГДВ400.00.00.000РЭ7
