Паспорт на станок 2М58-1
чертежи и все схемы 2М58-1

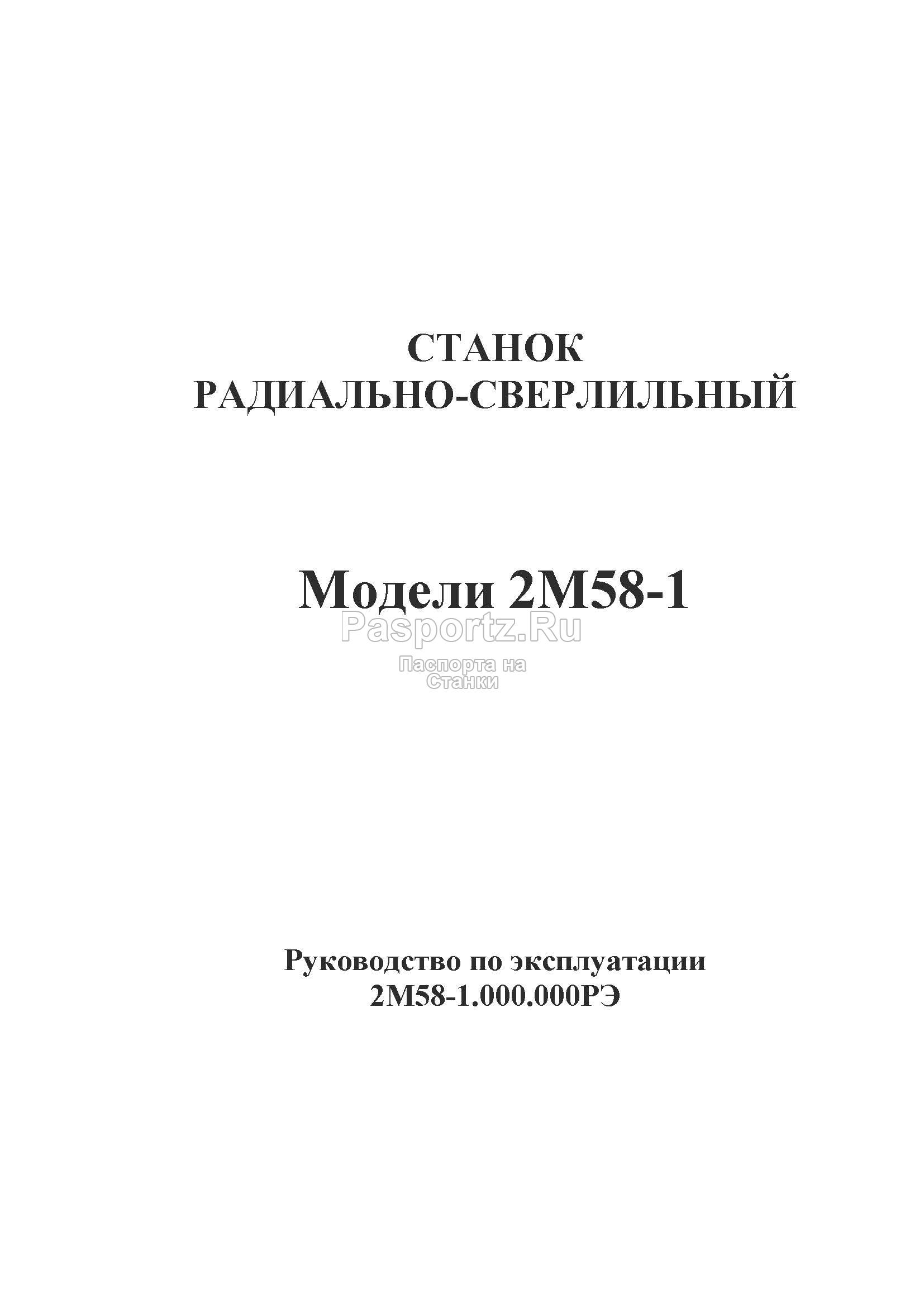

| Скачать паспорт на станок 2М58-1 (демо версия) |
| Модель | 2М58-1 |
| Тип оборудования | Радиально-сверлильный |
| Состав документации: | 100% полный комплект |
| Цена | Уточнить |
| Срок поставки | От 15 минут |
|
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |
Паспорт на радиально сверлильный станок 2М58Завод изготовитель: Ивановский станкостроительный заводГод документации: 1978 г
Страниц в документации: 141 стр.
Руководство к станку - 114 стр.
Содержание
1.Техническое описание

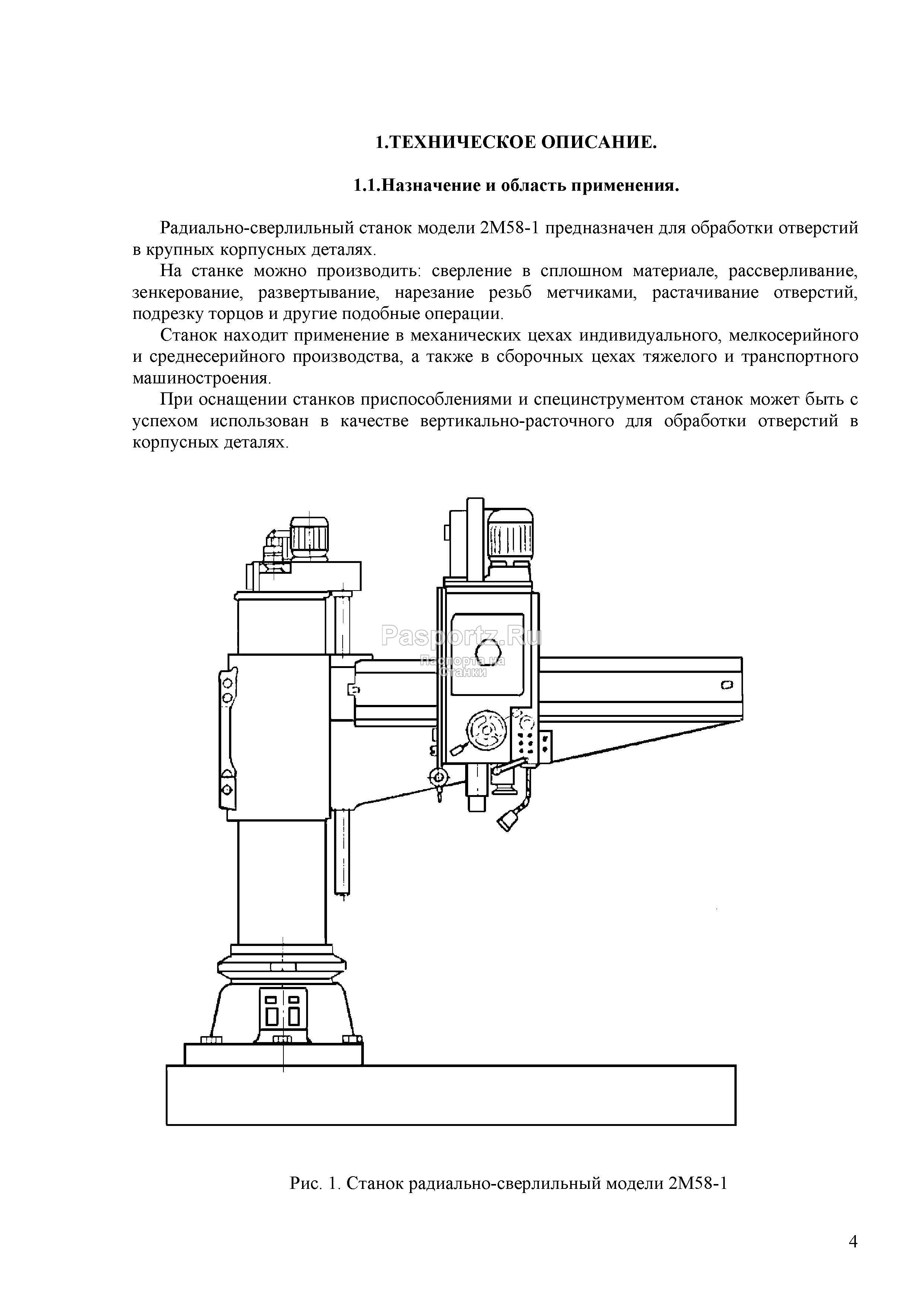

1.1. Назначение и область применения
1.2.Состав станка
1.3.Устройство и работа станка и его составных частей
1.4.Схема кинематическая
1.5.Перечень подшипников качения
-Схема расположение подшипников
1.6.Система смазки
-Схема система смазки
1.7.Гидрооборудование
-Схема гидравлическая
2.Инструкция по эксплуатации
2.1.Указание мер безопасности
2.2.Распаковка и транспортировка
2.3.Фундамент и установка
2.4.Настройка и режим работы
3.Паспорт
3.1.Обшие сведения
3.2.Основные технические данные и характеристики
3.3.Сведения о ремонте
3.4.Сведения об изменениях в станке
3.5.Комплект поставки
3.6.Свидетельство о приемке
3.7.Свидетельство о консервации
3.8.Свидетельство об упаковке
3.9.Гарантии
Приложение 1.Свидетельство о приемки. Испытания станка
Приложение 2.Электрооборудование
-Схема расположение электрооборудования
-Схема электрическая принципиальная
-Схема электрическая соединений панели
-Схема электрическая соединений пульта переносного
Сборочные чертежи - 27 стр. - идут отдельно
Дополнительно:
Чертежи БИД головки СГ-100М - 24 стр.
Гидроматоры Г15-22
Золотник с электрическим управлением Г73-11, ПГ73-11
Клапан Г52-1
Малогоборитный насос Г12-4
Насос С12-5
Фильтр пластичный Г41-1, Г41-2
