Паспорт на станок ВС-81
чертежи и все схемы ВС-81

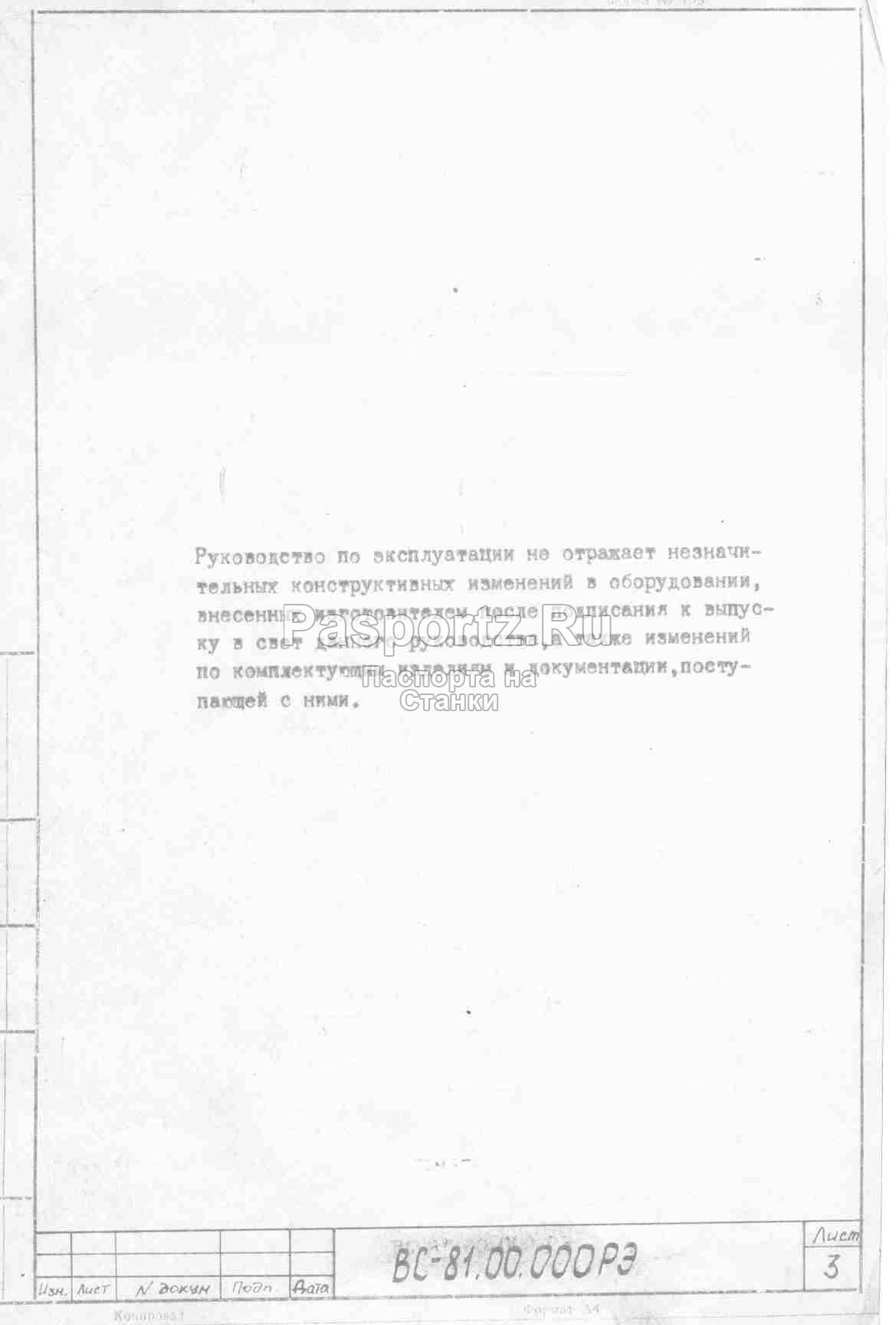

Скачать паспорт на станок ВС-81 (демо версия) |
Модель | ВС-81 |
Тип оборудования | Полуавтомат специальный зубозаостряющий |
Состав документации: | 100% полный комплект |
Цена | |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |

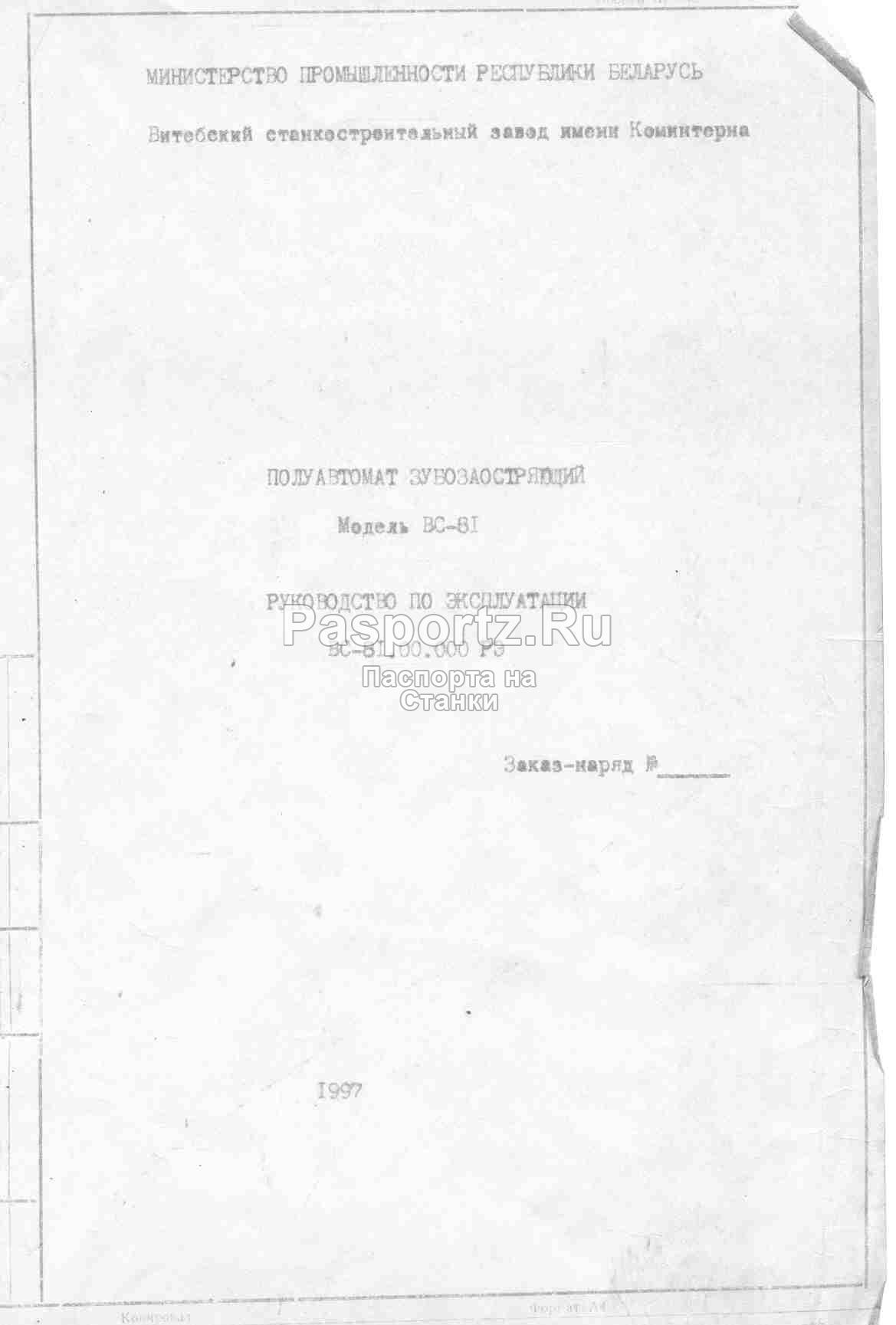

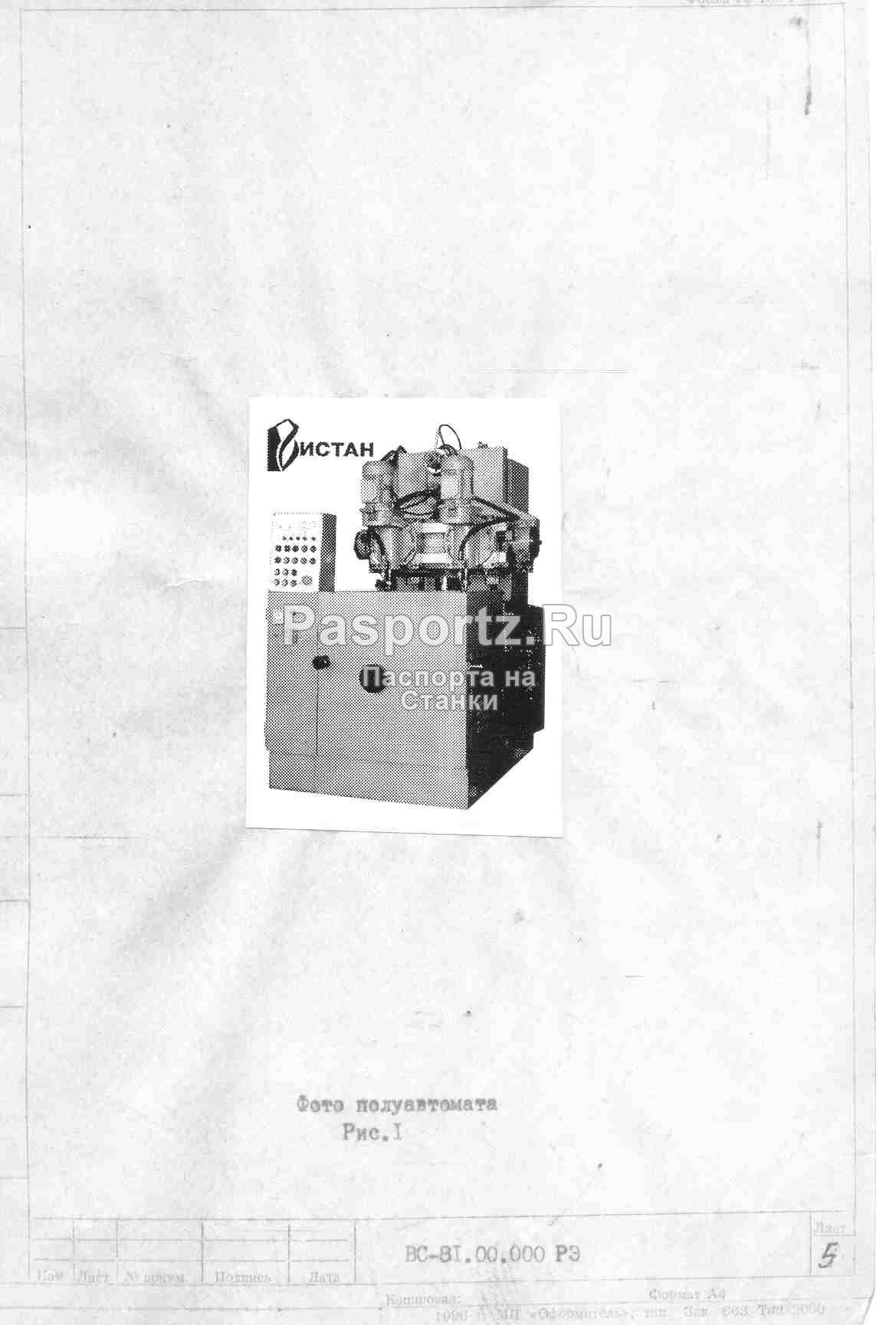

Паспорт на полуавтомат ВС-81
Завод изготовитель: Витебский станкостроительный завод имени Коминтерна
Год документации:1997,2002 г
Паспорт, руководство по эксплуатации, чертежи схемы, таблицы ВС81.00.000РЭ -82 стр.

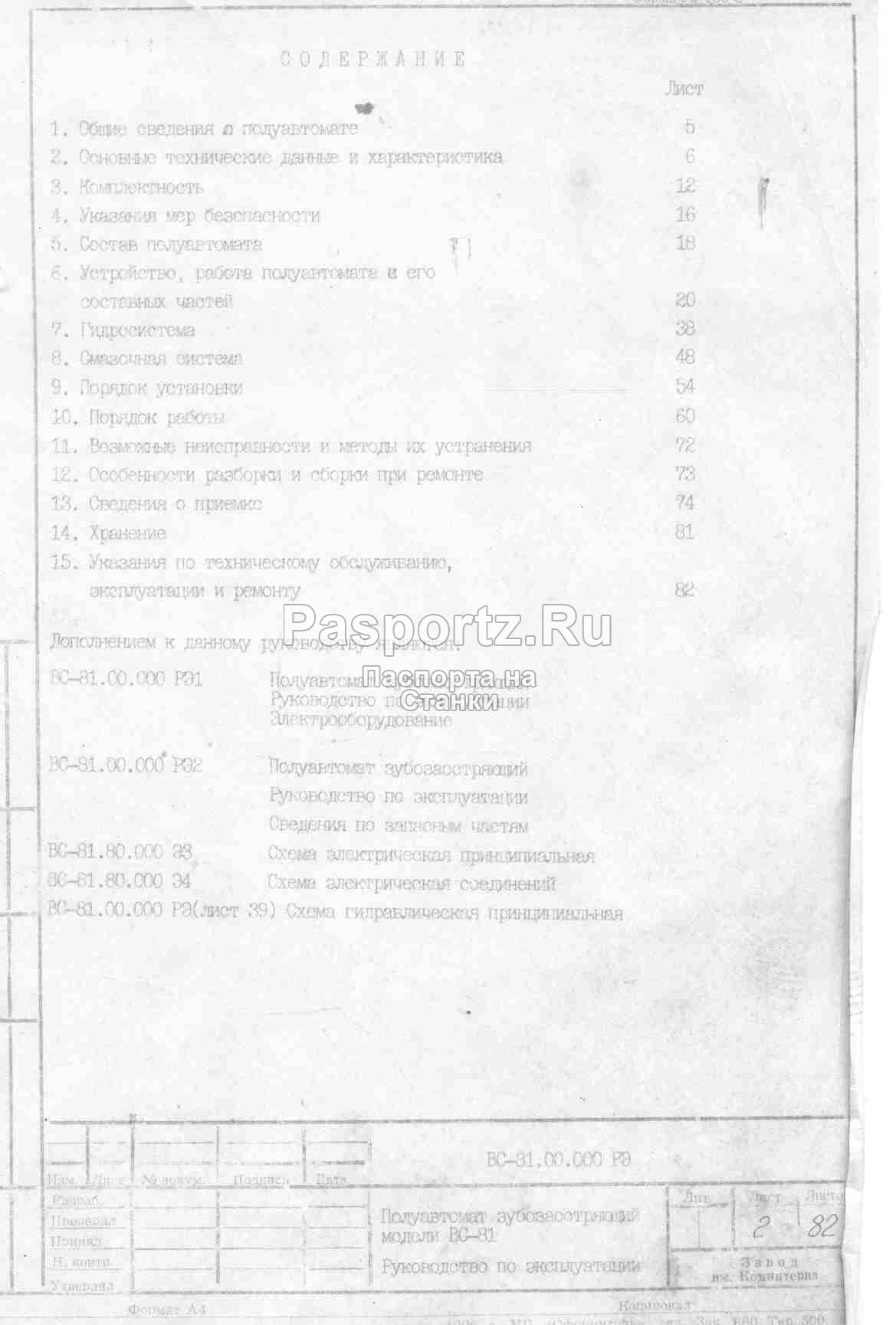

Содержание
1.Общие сведения о полуавтомате
2.Основные технические данные и характеристики
3.Комплектность
4.Указание мер безопасности
5.Состав полуавтомата
6.Устройство, работа полуавтомата и его составных частей
-Схема кинематическая
7.Гидросистема
-Схема гидравлическая
-Схема размещение гидроаппаратуры
8.Смазочная система
-Схема смазки
9.Порядок установки
-Фундамент
10.Порядок работы
11.Возможные неисправности и методы их устранения
12.Особенности разборки и сборки при ремонте
13.Сведения о приемке
14.Хранение
15.Указания по техническому обслуживанию, эксплуатации и ремонту
Сведения по запасным частям
Содержание
1.Перечень подшипников
2.Схема расположения подшипников
3.Перечень чертежей запасных деталей
ВС80.11.108 - Кольцо
ВС80.11.222 - Кольцо
ВС80.12.271 - Палец
ВС80.12.272 - Ролик
ВС80.31.209 - Цанга
ВС81.34.209 - Ролик
Электрооборудование ВС-81.00.00РЭ1 - 20 стр.
Содержание
1.Характеристика электрооборудования
2.Система питания
3.Первоначальный пуск
4.Описание режимов работы
5.блокировки
6.Система сигнализации в защиты
7.Указания мер безопасности
8.Указания по монтажу и эксплуатации
9.Возможные неисправности и способы их устранения
10.Схема электрическая расположений
11.Расположение на станке
-Схема электрическая функциональная ВС81.80.000Э2
-Схема электрическая принципиальная ВС81.80.000Э3
-Перечень элементов ВС81.80.000ПЭ3
-Схема электрическая соединений ВС81.80.000Э4
