Паспорт на станок 5В375
чертежи и все схемы 5В375
Скачать паспорт на станок 5В375 (демо версия) |
Модель | 5В375 |
Тип оборудования | Зубофрезерный |
Состав документации: | 100% полный комплект |
Цена | Уточнить |
Срок поставки | От 15 минут |
Варианты исполнения Вы можете заказать паспорт простую копию или в любом формате с применением данных опций и услуг. |

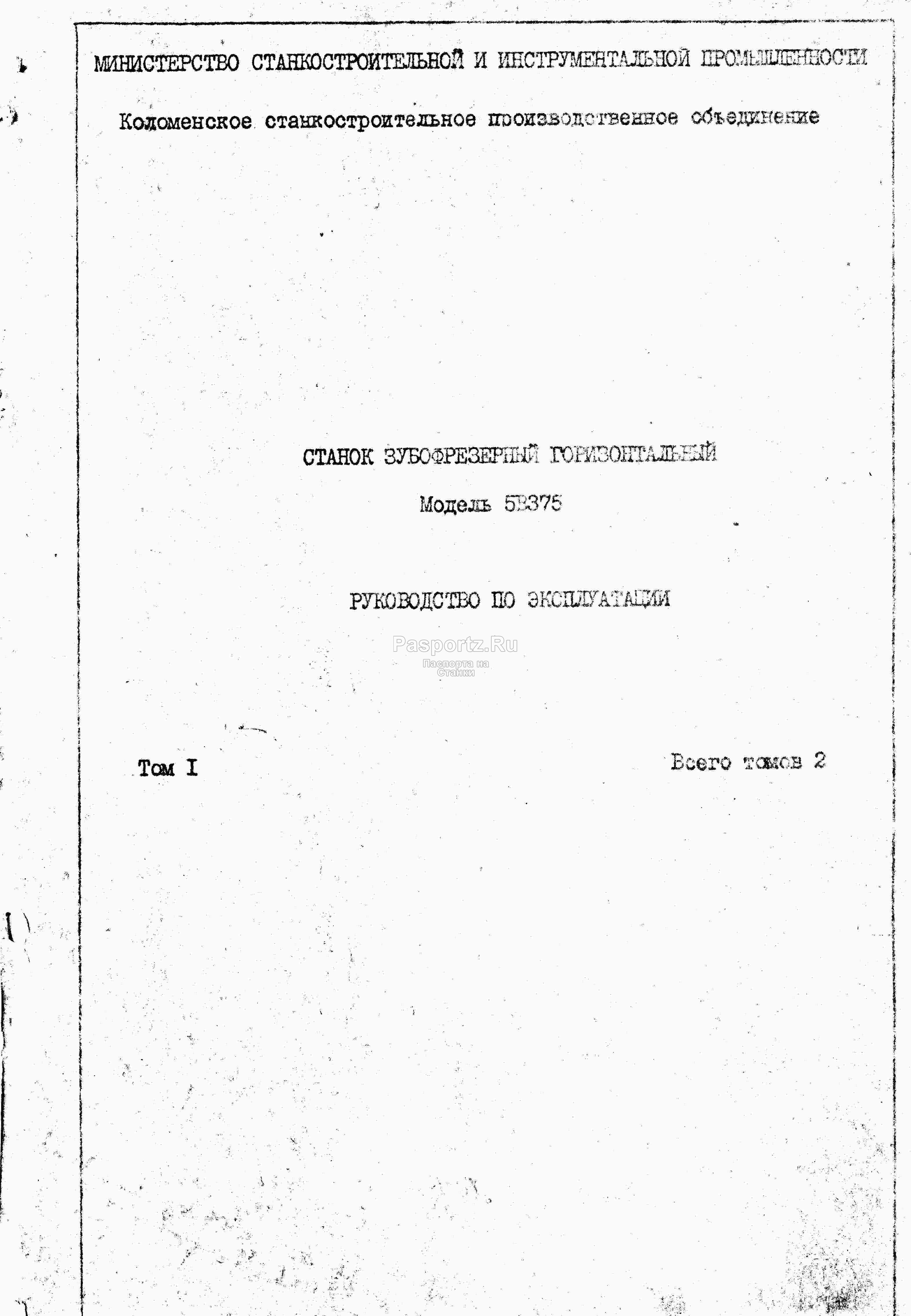

Паспорт на зубофрезерный горизонтальный 5В375
Завод изготовитель: Коломенское станкостроительное производственное обьединение
Год документации: -
Комплект документации
Руководство по эксплуатации - 135 стр.
Электрооборудование - НЕТ
Руководство по эксплуатации
Содержание

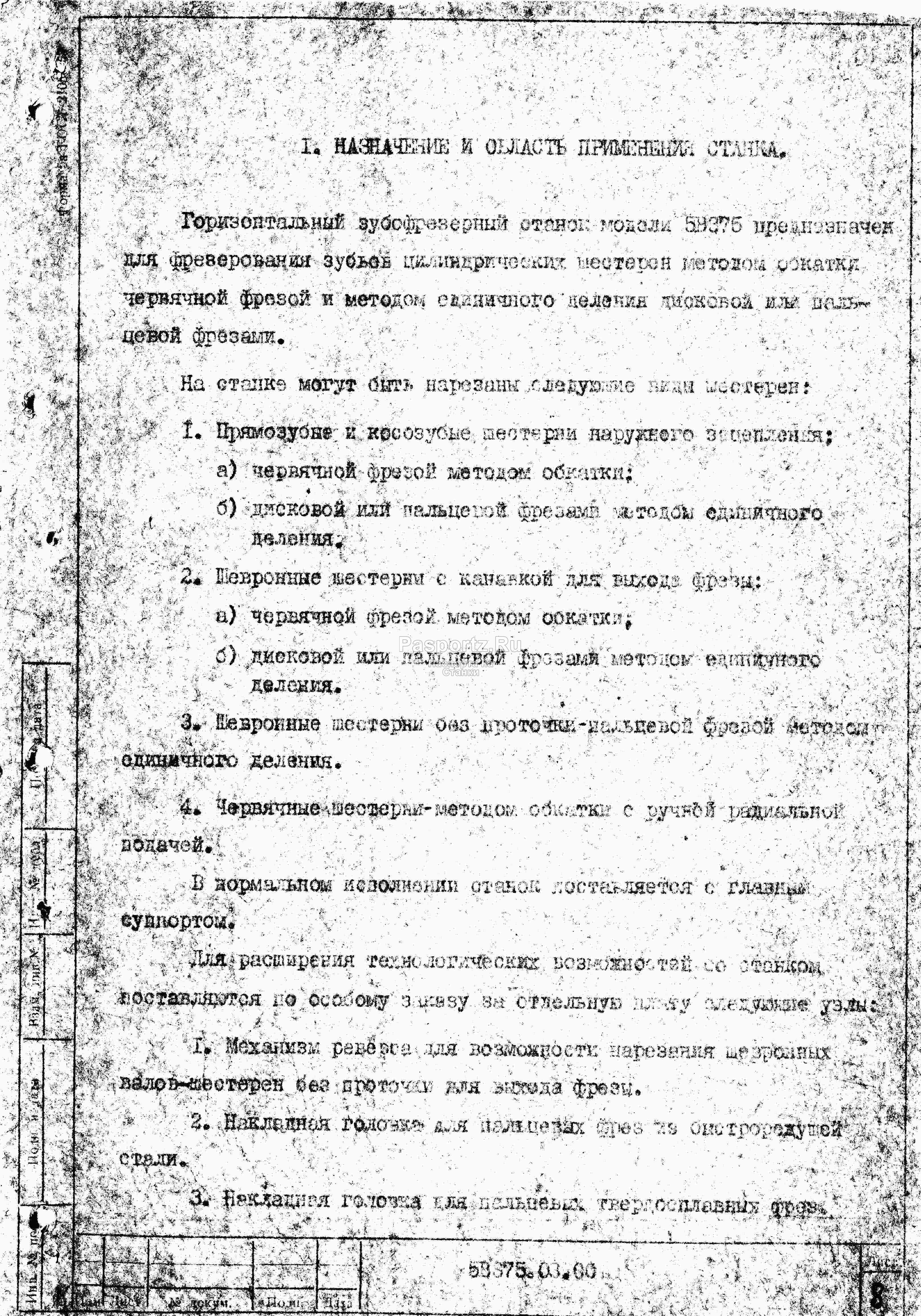

1.Назначение и область применения станка
2.Распаковка и транспортировка станка
3.Фундамент станка, монтаж, установка
4.Паспорт станка
Спецификация органов управления станка
Габарит рабочего пространства
Посадочные и присоединительные базы станка
Механика главного движения
Механика подач
Механика деления
Механизм дифференциала
Сведения о ремонте станка
5.Краткое описание конструкция и рабоы станка
Станина
Салазка
Коробка настроек
Передняя бабка
Суппорт главный
Суппорт для тяжелых работ
Накладная головка для пальцевой быстрорежущей фрезы
Описание кинематической схемы
Цепь единичной деления
Цепь реверса вращения шпинделя изделия при фрезеровании шевронных колес
Спецификация зубчатых и червячных колес, червяков, винтов и гаек
7.Гидрооборудование станка
Описание работы гидравлической схемы зажима станка
Описание работы схемы гидростатических опор шпинделя изделия
Указания по обслуживанию гидрооборудования
Насосы и гидродвигатели
Спецификация гидроаппаратуры
8.Смазка станка
Спецификация к схеме смазки
9.Требования по технике безопасности, подготовка станка к первоначальному пуску и первоначальный пуск
10.Настройка и наладка станка. Режим работы
Установка и выверка н нарезной детали
Установка суппорта, накладных головок
Установка фрезы
Автоматический и неавтоматический циклы работы станка и установка выключающих упоров.
Режим работы и настройка станка
Настройка гитары подач
Настройка гитары деления
Настройка гитары дифференциалы для обработки косозубых колес методом обкатки и единичным делением
Фрезерование шевронных колес пальцевой фрезой методом единичного деления
Настройка гитары станка при отсутствии требуемых сменных колес
Установка фрезы на глубину резания
График чисел оборотов в минуту шпинделя главного суппорта и суппорта для тяжелых работ
График чисел оборотов в минуту шпинделя накладных головок для быстрорежущих и твердосплавных фрез
Таблица настройки гитары деления при работы главным суппортом методом обкатки и методом единичного деления
Схема наладок, фрезерование прямозубых колес и шлиц методом обкатки
Схема наладок, фрезерование косозубых колес методом обкатки
Схема наладок, фрезерование червячных колес методом обкатки радиальной ручкой подачей инструмента
Схема наладок, фрезерование прямозубых колес единичного деления
Схема наладок, фрезерование косозубых колес методом единичного деления
Схема наладок, фрезерование шевронных колес пальцевой фрезой методом единичного деления
Регулирование станка
Регулирование зазора шпиндельной косозубой паре главного суппорта
Регулирование переднего и поддерживающего подшипников шпинделя(фрезы главного суппорта)
Регулирование тормоза шпинделя в главном суппорте
Выборка зазора в ходовой гайке салазок
Регулирование зазора в направляющих стойку и салазках
Регулирование зазора в червячной передаче привода шпинделя фрезы в суппорте для тяжелых работ
Монтаж и регулирование делительной пары в передней бабке
Чертежи, рисунки, схемы
Рис.1.Органы управления станка
Рис.2.Схема транспортировка узлов станка
Рис.3.Монтаж ходового вала и ходового винта
Рис.4.Монтаж коробки настроек и передней бабки
Рис.5.Общий вид разрезы главного суппорта
Рис.6.Общий вид разрезы суппорта для тяжелых работ
Рис.7.Накладная головка для пальцевой быстрорежущей фрезы
Рис.8.Накладная головка для пальцевой твердосплавной фрезы
Рис.9.Коробка настроек
Рис.10.Схема расположения шестерен червяков, винтов и гаек
Рис.11.Гидравлическая схема зажима стойки
Рис.13.Масляные фильтры в системе смазки передней бабки и коробки настроек
Рис.14.Схема смазки станка
Рис.15.Установка выключающих упоров на стойке
Рис.16.Установка выключающих упоров на станине
Рис.17.График сцепляемости сменных шестерен гитары деления
Рис.18.График сцепляемости сменных шестерен гитары дифференциала
Рис.19.Выборка зазора в паре винт-гайка салазок
Рис.20.Регулировка зазора в направляющих стойки и салазок
Рис.21.Регулировка клина в салазках
Рис.22.Разрез по шпинделю изделия и делительному червяку передней бабки
Рис.23.Схема гидростатических опор шпинделя изделия
Общиц вид станка 5В375.00.001
Фундаментное задание 5В375.70.001
Кинематическая схема станка 5В375.00.002
Свидетельство о приемке станка
Ведомость комплектации
Перечень элементов трубопровода для нанесения опознавательных колец 5В375.000.000Д13
Схема окраски 5В375.000.000Д12
