Паспорт на зубошевинговальный полуавтомат 5702
Завод изготовитель: Витебский станкостроительный завод имени Коминтерна
Год документации: 1968

Комплект поставки
1.Руководство по эксплуатации - 125 стр.
2.Электрооборудования - 20 стр.
Материалы по быстроизнашиваемы деталям - 41 стр.

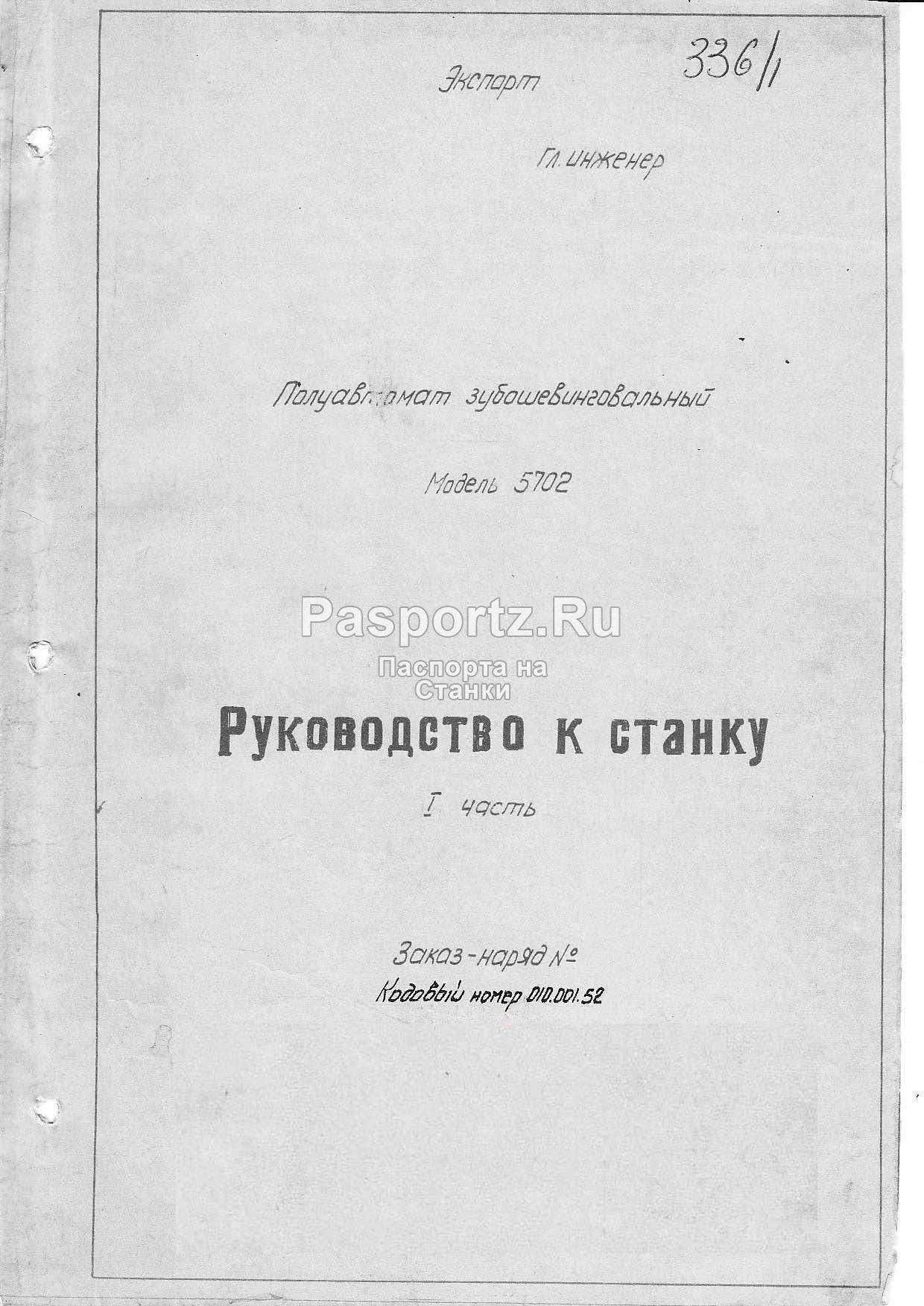

1.Руководство по эксплуатации полуавтомата зубошевинговального модели 5702

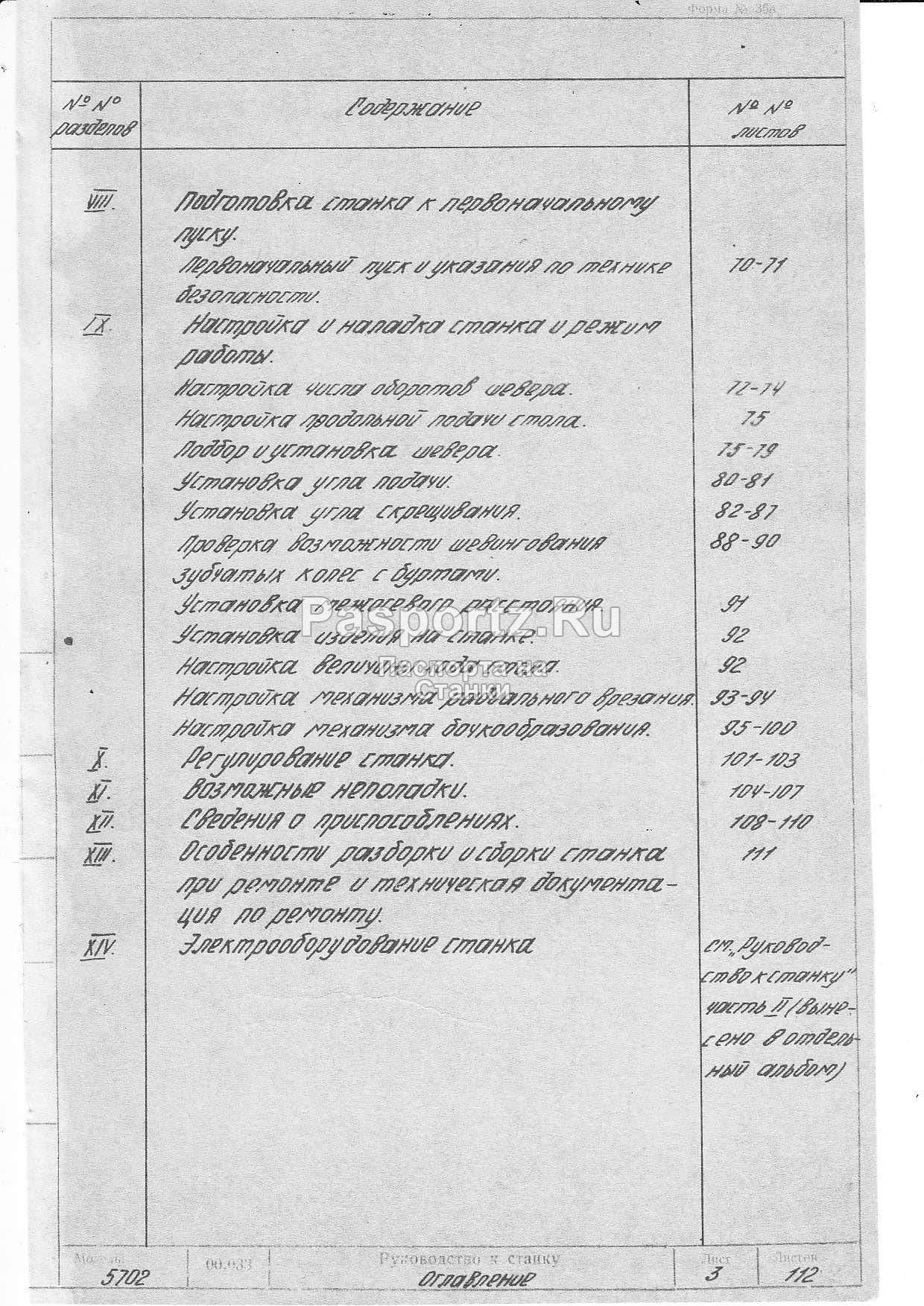

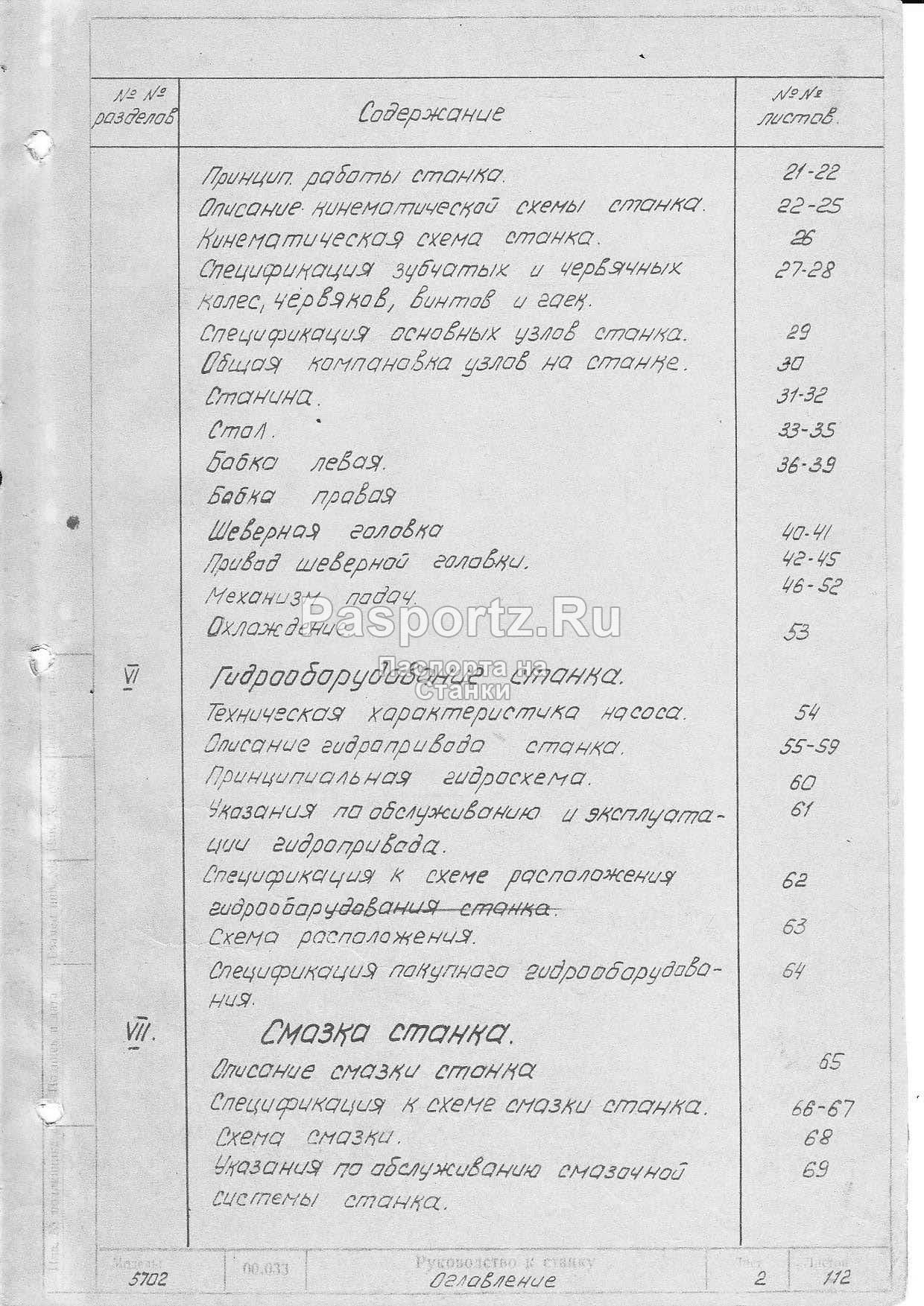

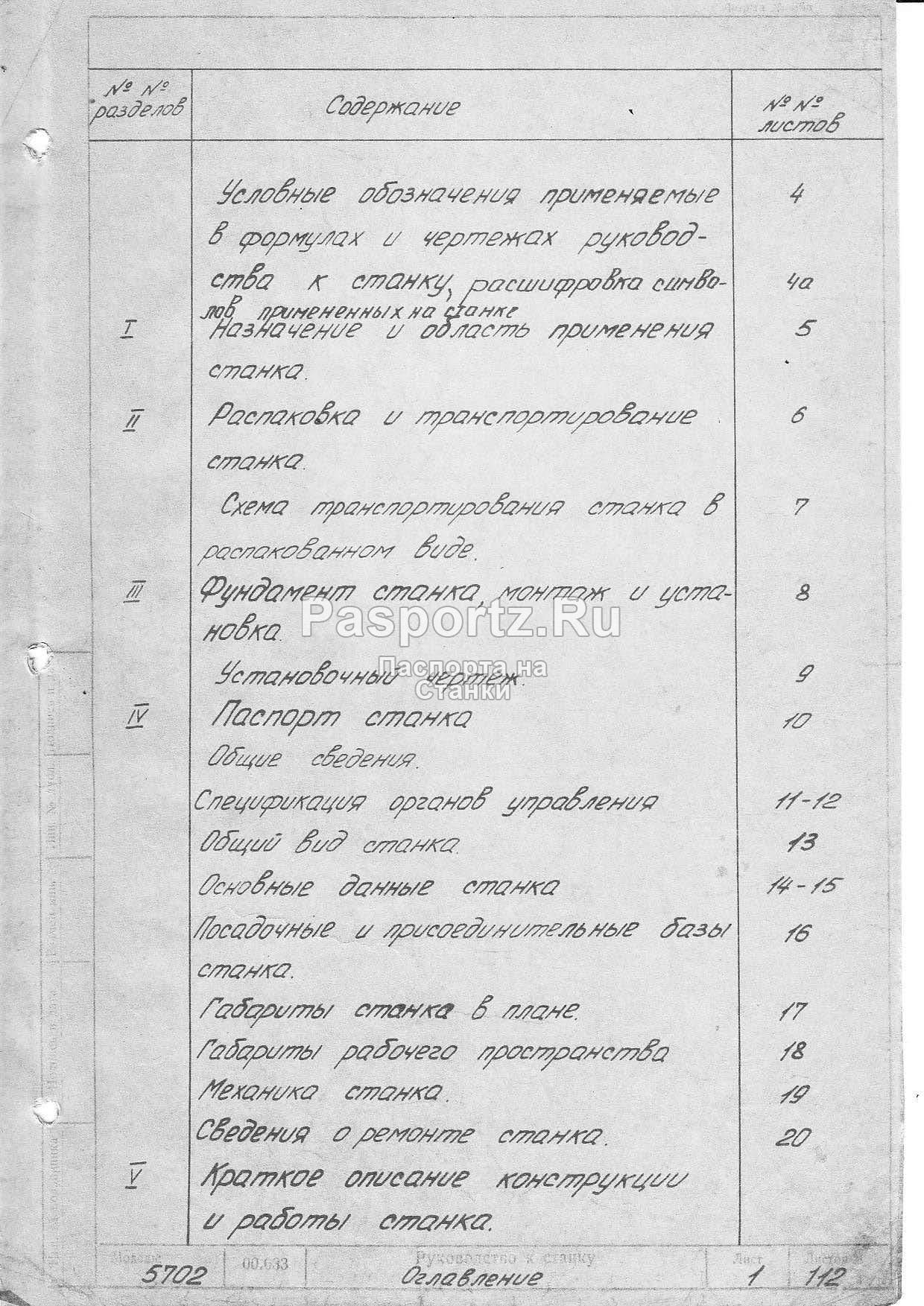

Содержание
Условные обозначения, применяемые в формулах и чертежах руководства к станку
Символы, применяемые на станке
Назначение и область применения
Распаковка и транспортировка станка
Схема транспортировки станка в распакованном виде
Фундамент станка, монтаж и утсановка
Установочный чертеж, план фундамента
Паспорт станка
Спецификация органов управления
Общий вид станка с расположением органов управления
Основные данные станка
Посадочные и присоединительные базы станка
Габарит станка в плане
Габариты рабочего пространства
Таблицы настройки гитары скоростей шевера и продольных подач
Механика станка
Сведения о ремонте
Краткое описание конструкции и работы станка
Принцип работы
Описание кинематической схемы
Кинематическая схема и спецификация
Спецификация основных узлов станка
Эскиз общей компоновки узлов
Станина, описание и разрез
Стол, описание и разрез
Бабка левая, описание и разрез
Бабка правая, описание и разрез
Шевронная головка, описание и разрез
Привод шевронной головки, описание и разрезы
Механизм подач, описание и разрезы
Охлаждение
Гидрооборудование станка
Технические характеристики насосов
Описание гидропривода
Принципиальная гидросхема
Указания по обслуживанию
Спецификация к схеме расположения гидрооборудования
Схема расположения гидрооборудования
Спецификация покупного гидрооборудования
Смазка станка
Описание смазки
Схема смазки и спецификация
Указания по обслуживанию системы смазки
Подготовка станка к пуску
Первоначальный пуск и техника безопасности
Настройка и наладка станка и режим работы
Рекомендуемые режимы шевингования цилиндрических колес
Настройка числа оборотов шевера
Настройка продольной подачи стола
Подбор и установка шевера
Установка угла подачи
Установка угла скрещивания
Проверка возможности шевингования зубчатых колес с буртами
Установка мехосевого расстояния
Установка изделия на станке
Настройка величины хода станка
Настройка механизма радиального врезания
Настройка механизма бочкообразования
Регулировка станка
Возможные неполадки
Сведения о приспособлениях
Подставка для шестерен
Указатели середины венца шестерни
Особенности разборки и сборки
Акт приемки станка
Ведомость комплектации

Электрообрудования полуавтомата зубошевинговального модели 5702
Состав электрооборудования
Питание электросхемы
Описание принципиальной электросхемы
Рабочий режим, наладочный режим, блокировка, защита
- Схема электрическая принципиальная
- Схема электрическая монтажная
- Схема электрическая монтажная пульта №2
- Схема расположения электрооборудования на станке
- Спецификация покупного электрооборудования
